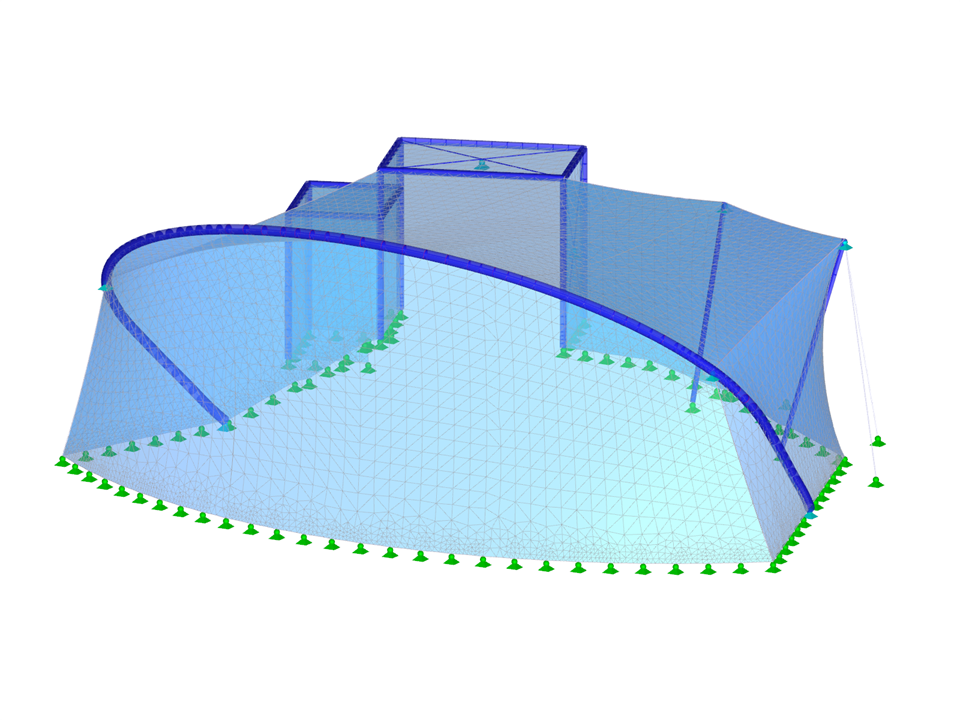

2023 年 4 月末,位于布拉格动物园四川馆的新鸟舍投入使用。 该鸟舍结构长 14 米,宽 10 米。 Carl Stahl & spol 公司。创建了建筑和结构设计,并在 RFEM 5 中进行计算。
鸟舍
无法下载
客户项目/只视图
节点数目: | 168 |
线的数目 | 79 |
杆件数目: | 71 |
面的数目: | 19 |
荷载工况数目 | 2 |
荷载组合数目 | 2 |
结果组合数目 | 2 |
总重量 | 2,016 t |
翘曲区域尺寸 | 14.502 x 12.709 x 7.045 m |
软件版本 | 5.29.01 |
