RFEM 6 | 施工阶段分析

使用 RFEM 6 中的“施工阶段分析(CSA)”模块，可以直观地显示模型的施工过程。 从而可以添加、删除或调整结构对象到各个施工阶段。 此外，您还可以使用模块决定施加荷载的顺序以及在施工阶段荷载工况的组合方式。

使用 CSA 附加模块的变形结果

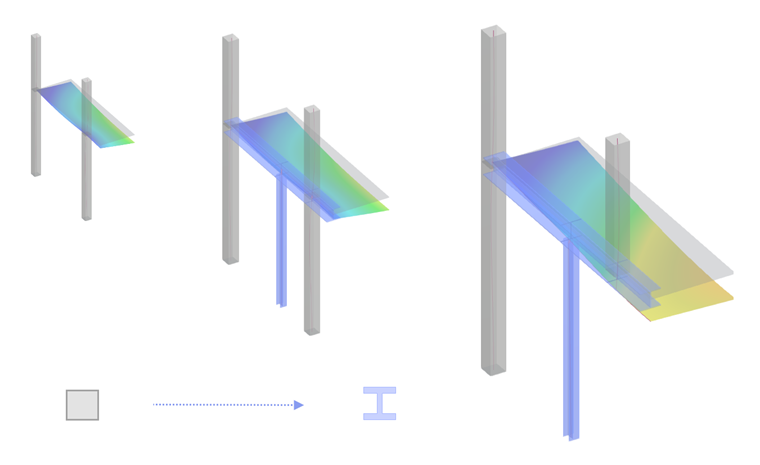

变形结果与施工阶段分析插件的可视化
