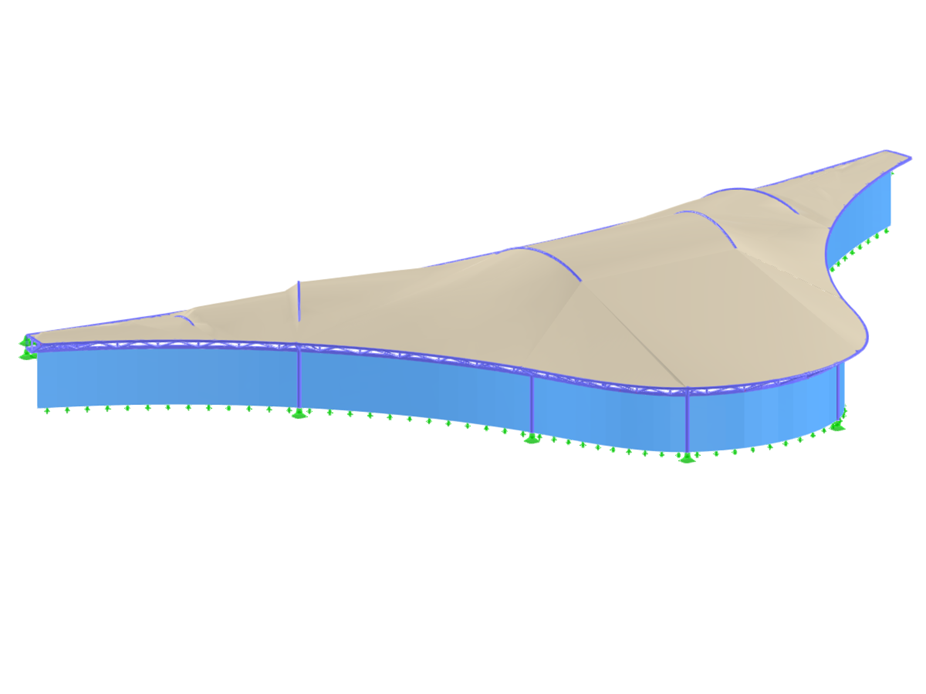

RFEM модель проекта Tenso CARP на стадионе «Монументаль», Аргентина | © инж. Агустин Альварес Sarrieta)
Проект Tenso CARP на стадионе «Монументаль», Аргентина
Количество узлов | 539 |
Количество линий | 1168 |
Количество стержней | 995 |
Количество поверхностей | 93 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 10 |
Количество расчетных сочетаний | 0 |
Общий вес | 19,260 t |
Размеры (метрические) | 61,260 x 8,705 x 32,261 m |
Размеры (имперские) | 200.98 x 28.56 x 105.84 feet |
