Moduł dodatkowy dla RFEM 5
RF-TIMBER Pro

RF-TIMBER Pro przeprowadza obliczenia rozciągania, stateczności, stanu granicznego użytkowalności i odporności ogniowej prętów drewnianych zgodnie z wybranymi normami.

Oprócz analizy naprężeń, RF‑TIMBER Pro przeprowadza analizę stateczności prętów według metody pręta zastępczego lub analizy drugiego rzędu, a także obliczenia stanu granicznego użytkowalności i odporności ogniowej. Ponadto istnieje możliwość automatycznej optymalizacji przekrojów.

Wymiarowanie prętów drewnianych i zbiorów prętów

Ogółem: 4

RF-TIMBER Pro (en) | Funkcje

Pełna integracja z RFEM/RSTAB poprzez import wszystkich istotnych danych i sił wewnętrznych
Dla potrzeb projektowania zgodnie z EN 1995-1-1 dostępne są następujące załączniki krajowe:
- DIN EN 1995-1-1/NA:2013-08 (Niemcy)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- NBN EN 1995-1-1/ANB:2012-07 (Belgia)
- BDS EN 1995-1-1/NA:2012-02 (Bułgaria)
- DK EN 1995-1-1/NA:2011-12 (Dania)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francja)
- I S. EN 1995-1-1/NA:2010-03 (Irlandia)
- UNI EN 1995-1-1/NA:2010-09 (Włochy)
- LVS EN 1995-1-1/NA:2012-05 (Łotwa)
- LST EN 1995-1-1/NA:2011-10 (Litwa)
- LU EN 1995-1-1/NA:2011-09 (Luksemburg)
- NEN EN 1995-1-1/NB:2007-11 (Holandia)
- NS EN 1995-1-1/NA:2010-05 (Norwegia)
- PN EN 1995-1-1/NA:2010-09 (Polska)
- NP EN 1995-1-1 (Portugalia)
- SR EN 1995-1-1/NB:2008-03 (Rumunia)
- SS EN 1995-1-1 (Szwecja)
- STN EN 1995-1-1/NA:2008-12 (Słowacja)
- SIST EN 1995-1-1/A101:2006-3 (Słowenia)
- UNE EN 1995-1-1/AN:2016-04 (Hiszpania)
- CSN EN 1995-1-1/NA:2007-09 (Republika Czeska)
- BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
- CYS EN 1995-1-1/NA:2011-02 (Cypr)
Obszerna biblioteka materiałów zgodnie z normami EN, SIA i DIN
Wymiarowanie złożonych przekrojów okrągłych, prostokątnych oraz zdefiniowanych przez użytkownika (również przekrojów hybrydowych)
Określona klasyfikacja konstrukcji w klasach użytkowania (SECL) i oddziaływania w klasach trwania obciążenia (KTO)
Wymiarowanie prętów i zbiorów prętów
Analiza stateczności według metody pręta zastępczego lub analizy drugiego rzędu
Określanie głównych sił wewnętrznych
Ikona informująca o pomyślnym lub nieudanym obliczeniu
Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
Automatyczna optymalizacja przekrojów
Wykaz materiałów według prętów i zbiorów prętów
Eksport danych do MS Excel
Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
Obliczenia odporności ogniowej w wybranej normie zgodnie z:
- EN 1995-1-2
- SIA 265:2012 + SIA 265-C1:2012
- DIN 4102-22:2004
Import długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
Wymiarowanie prętów o zbieżnym przekroju zgodnie z wcześniej zdefiniowanym kątem nacięcia względem włókien
Wymiarowanie kalenicy i analiza poprzecznych naprężeń rozciągających dla zdefiniowanych kalenic
Wymiarowanie zakrzywionych prętów i zbiorów prętów

Tabelle 1.1 Basisangaben - Tragfähigkeit

RF-TIMBER Pro (en) | Wprowadzanie danych

Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacji wyników dla obliczeń stanu granicznego nośności, stanu granicznego użytkowalności i odporności ogniowej. Materiały z programu RFEM/RSTAB są wstępnie ustawione i można je dostosować w RF-/TIMBER Pro. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.

Po sprawdzeniu przekrojów moduł określa klasy trwania obciążenia (LDC) i klasy użytkowania (SECL). Istnieje możliwość przypisania ich do wybranych przypadków obciążeń i prętów.

Przekroje złożone mogą być wykonane z różnych materiałów. Moduł dodatkowy RF-/TIMBER Pro przeprowadza obliczenia z uwzględnieniem przesuniętej osi obojętnej (w przypadku przekrojów półsztywnych). Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.

RF-TIMBER Pro (en) | obliczenia

Analiza obejmuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie z rozciąganiem lub ściskaniem oraz ścinanie siłą tnącą ze skręcaniem lub bez. Obliczenia przeprowadza się na poziomie obliczeniowych wartości naprężeń.

Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie wewnętrznych przęseł i wsporników jest określane w charakterystycznych i quasi-stałych sytuacjach obliczeniowych.

Oddzielne przypadki obliczeniowe pozwalają na elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, jak również na indywidualne sprawdzenie stateczności. W przypadku prętów o zmiennym przekroju, kąt nacięcia względem włókien jest uwzględniany w obszarze przy zginaniu rozciąganym i ściskanym. W przypadku zdefiniowania kalenicy moduł dodatkowo przeprowadza wymiarowanie kalenicy.

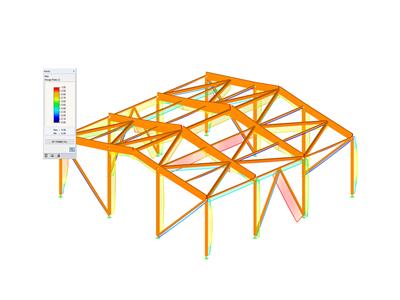

Graphical representation of timber model with design ratio

RF-TIMBER Pro (en) | Wyniki

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Każda wartość pośrednia jest wyświetlana na liście, dzięki czemu przeprowadzane są kontrole obliczeń. Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów.

Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji. Zoptymalizowane przekroje można również przenieść do programu RFEM/RSTAB w celu przeprowadzenia nowych obliczeń.

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała.
