No RFEM 6, existe um controlo hierarquizado entre as superfícies de transferência de carga e os pisos no modelo do edifício. Assim, também são possíveis paredes constituídas por superfícies de transferência de carga, para considerar por exemplo as fachadas-cortina.

Ao gerar paredes de corte e vigas-parede, pode atribuir não só superfícies e células, mas também barras.

O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais

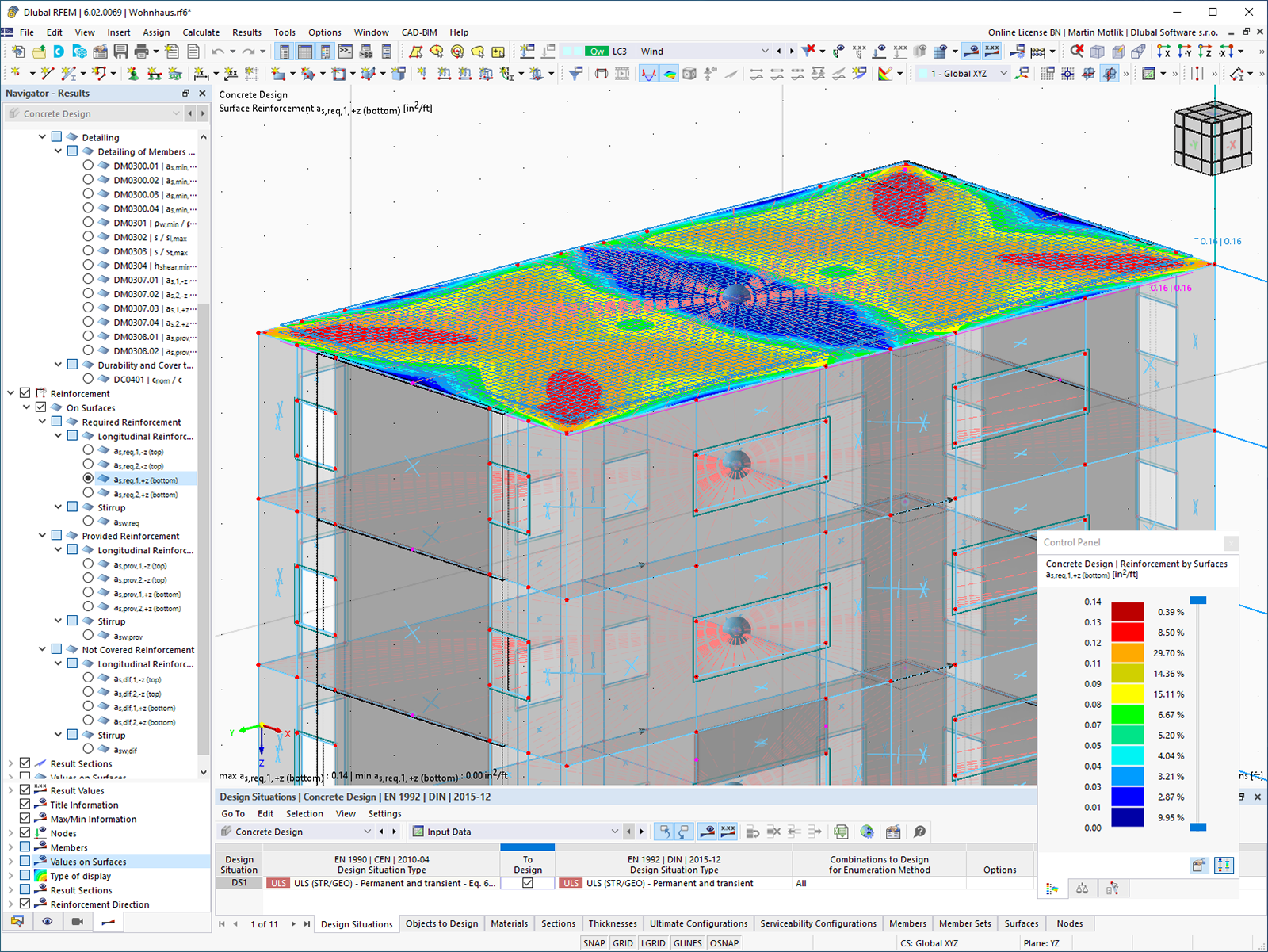

Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam ser dimensionadas como barras de acordo com a norma selecionada no módulo Dimensionamento de betão para o RFEM 6.

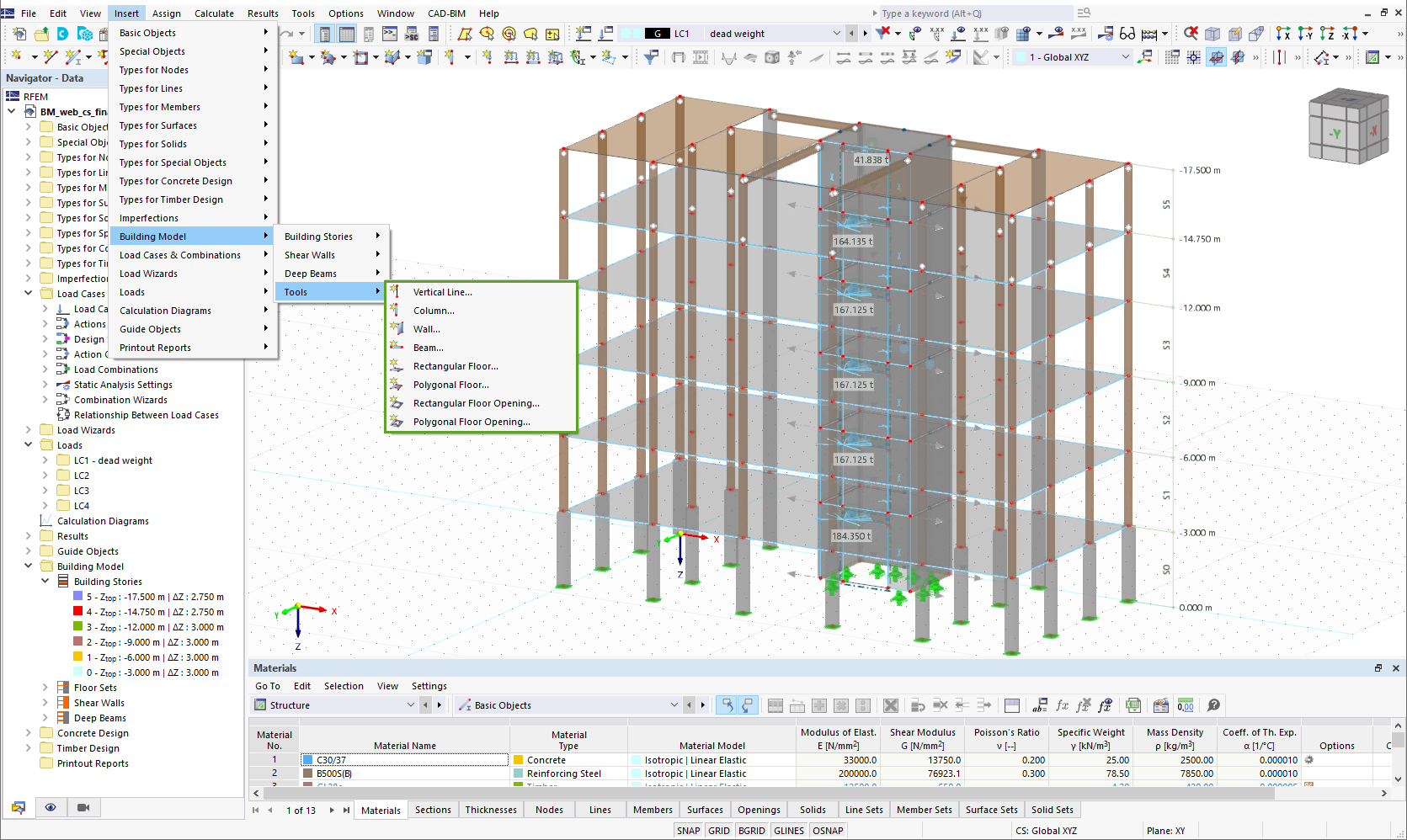

Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:
- Linha vertical
- Pilar
- Parede
- Barra de viga
- Teto retangular
- Laje poligonal
- Abertura retangular no teto
- Abertura de teto poligonal
Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.
