Risultati
Totale voci: 4
.png?mw=1024&hash=97d999c72bd63f7f0f71edb86a863cb643cad933)

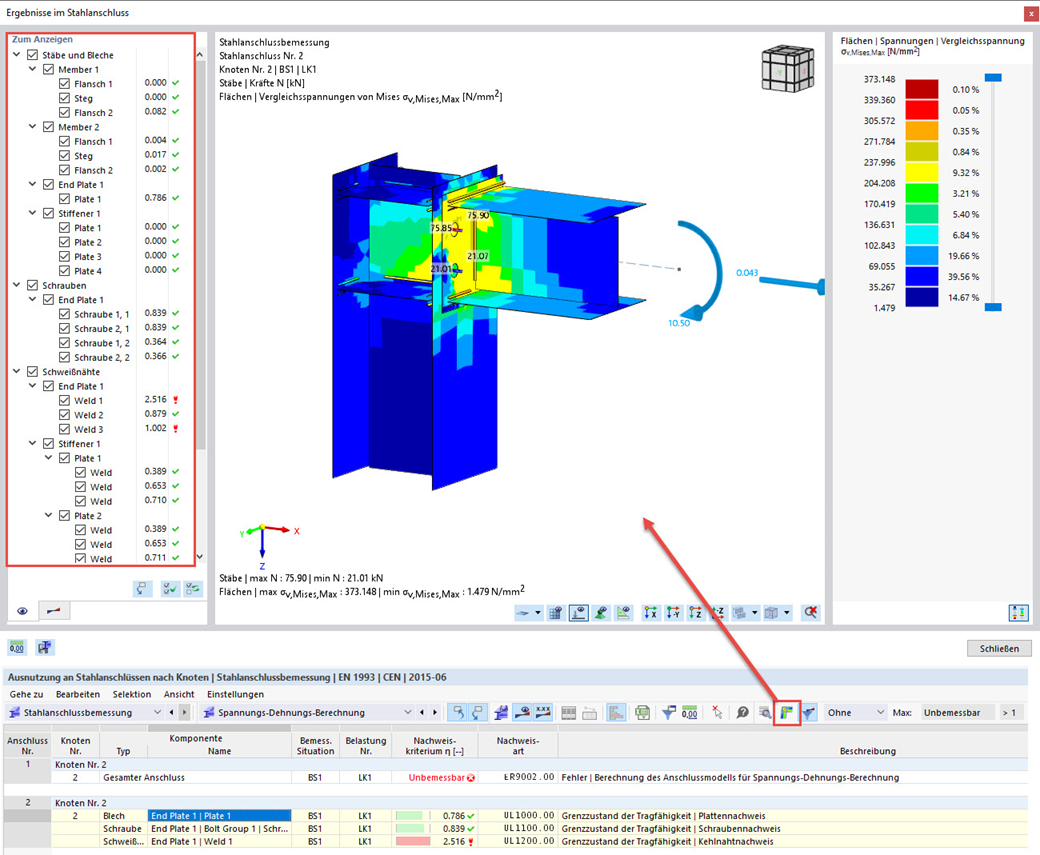

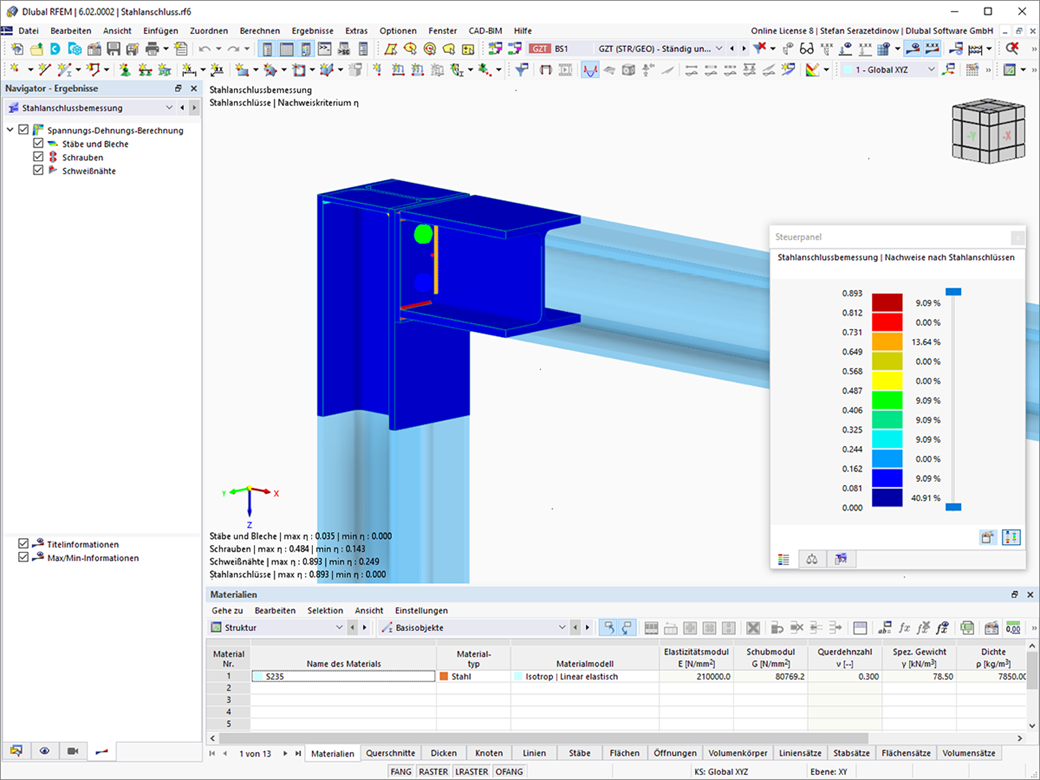

Collegamenti in acciaio | Risultati

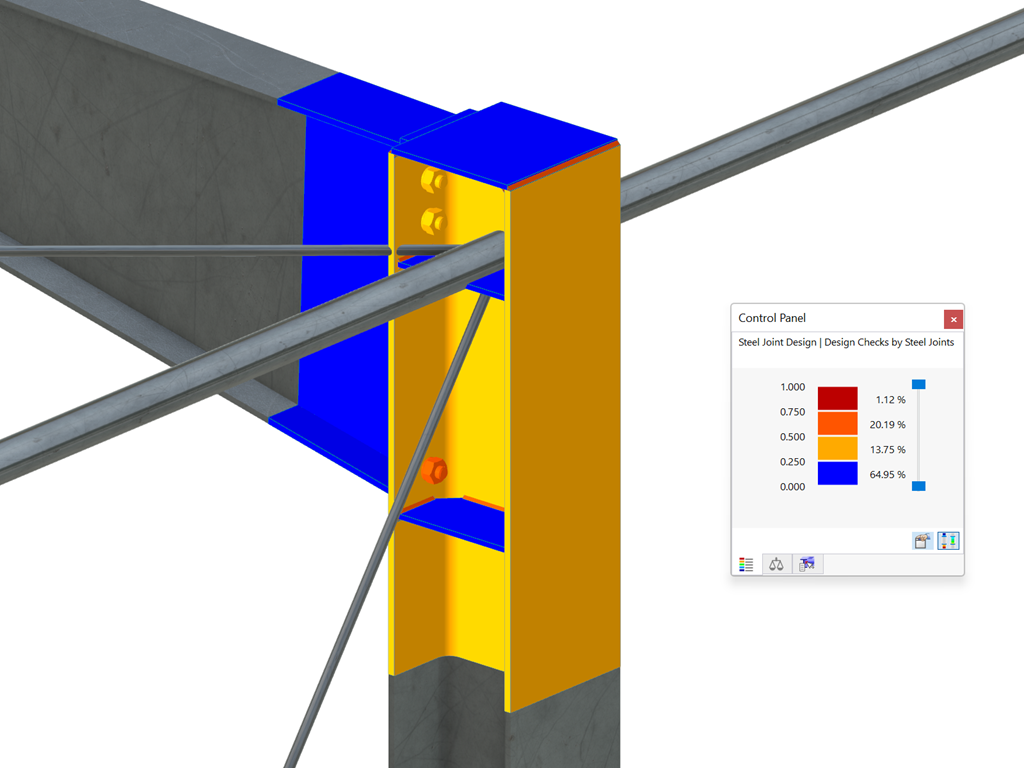

È possibile visualizzare tutti i risultati essenziali sul modello EF. In questo caso, è possibile filtrare i risultati separatamente in base ai rispettivi componenti.

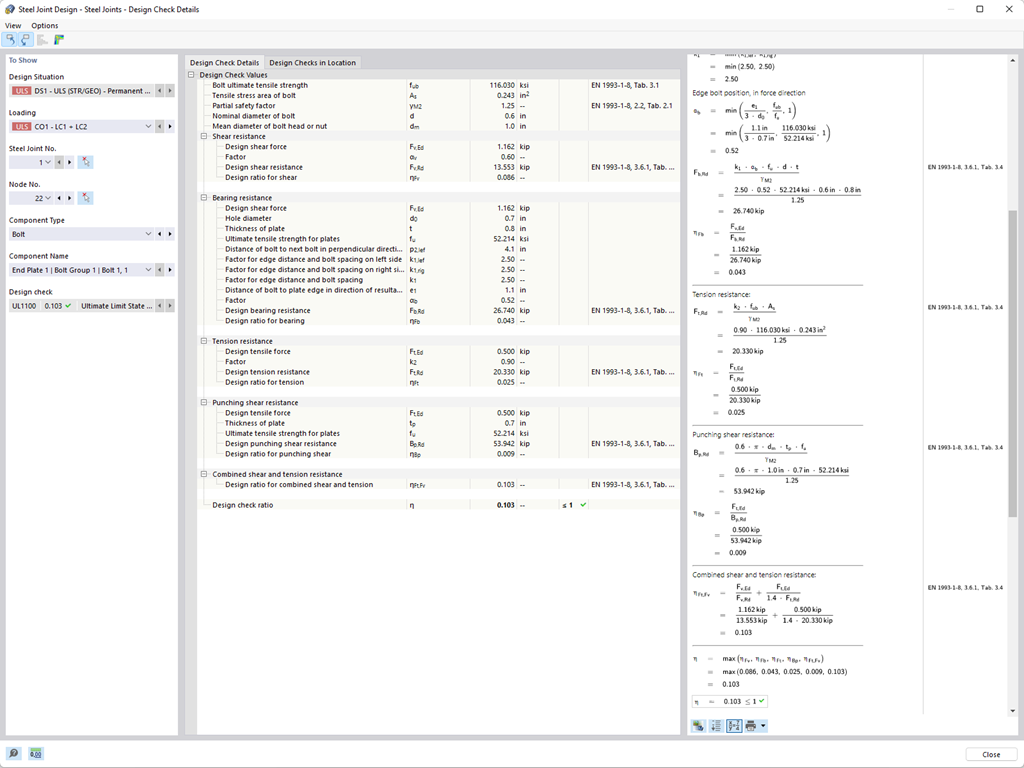

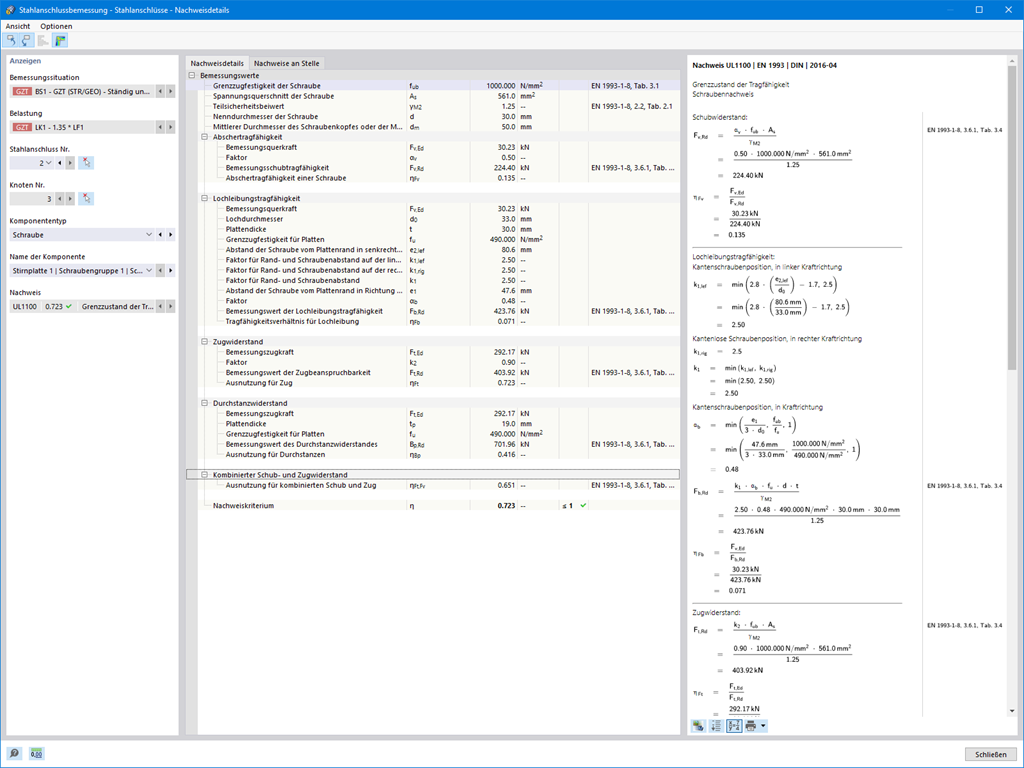

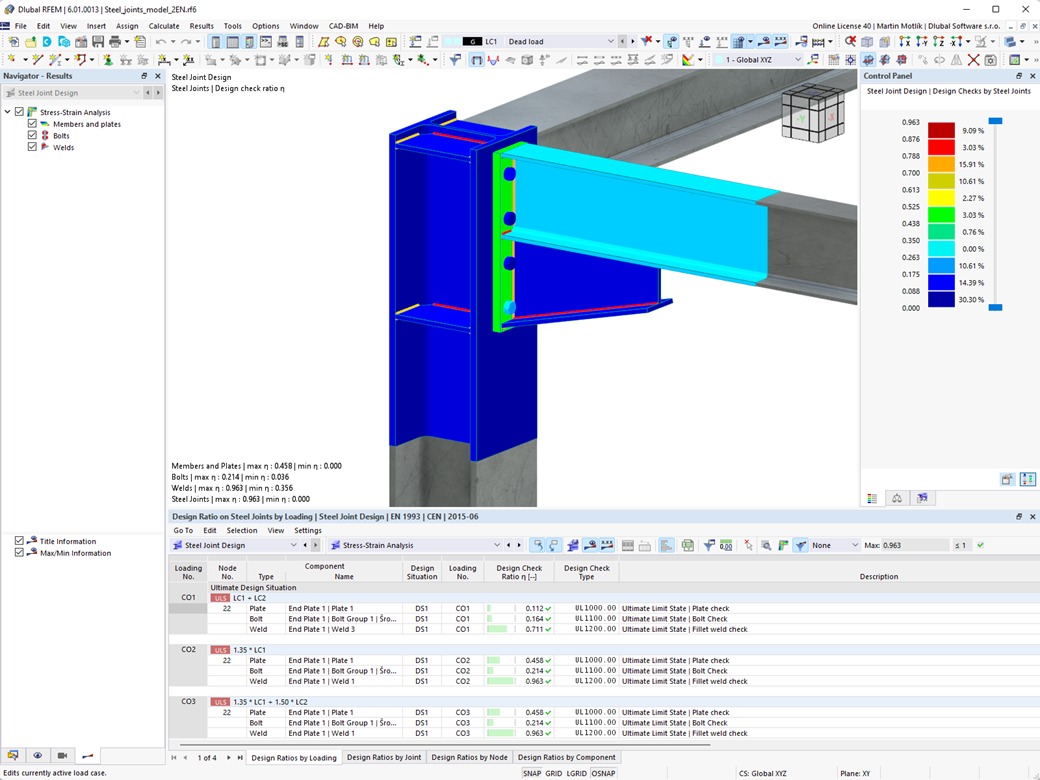

Inoltre, RFEM fornisce tutte le verifiche in forma tabellare, inclusa la visualizzazione delle formule utilizzate. Se lo si desidera, è possibile trasferire le tabelle dei risultati nella relazione di calcolo di RFEM.
.png?mw=1024&hash=9c1d49fe9d8c0ad9f71c61779b099255c1a7864e)

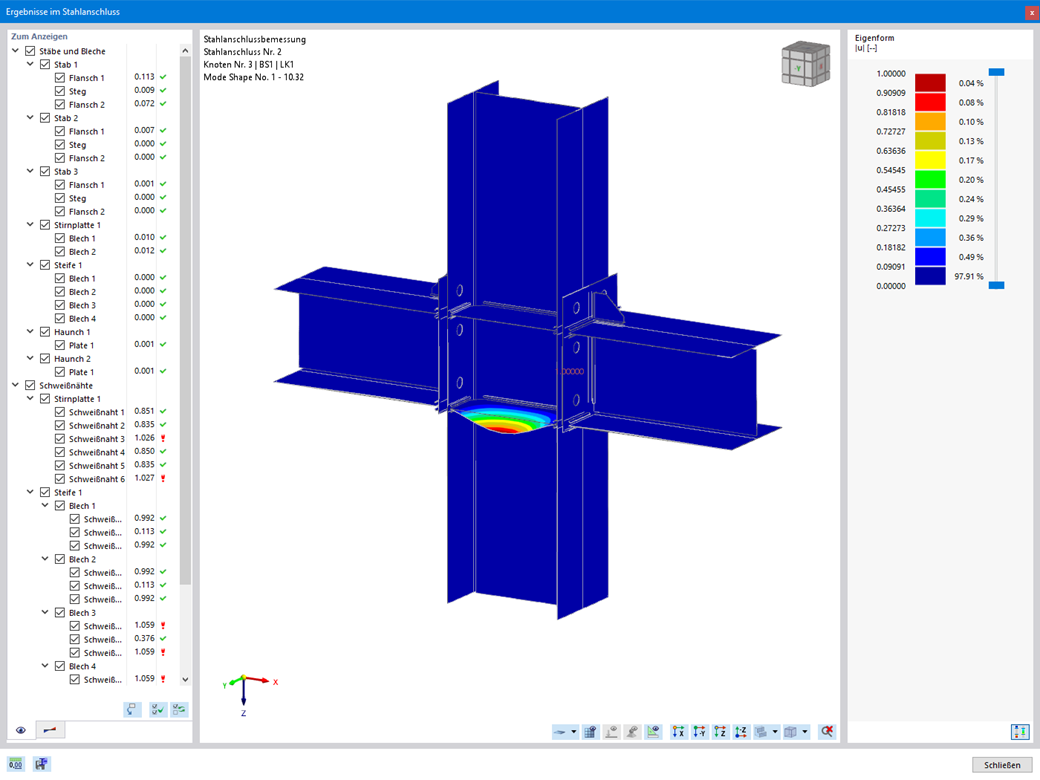

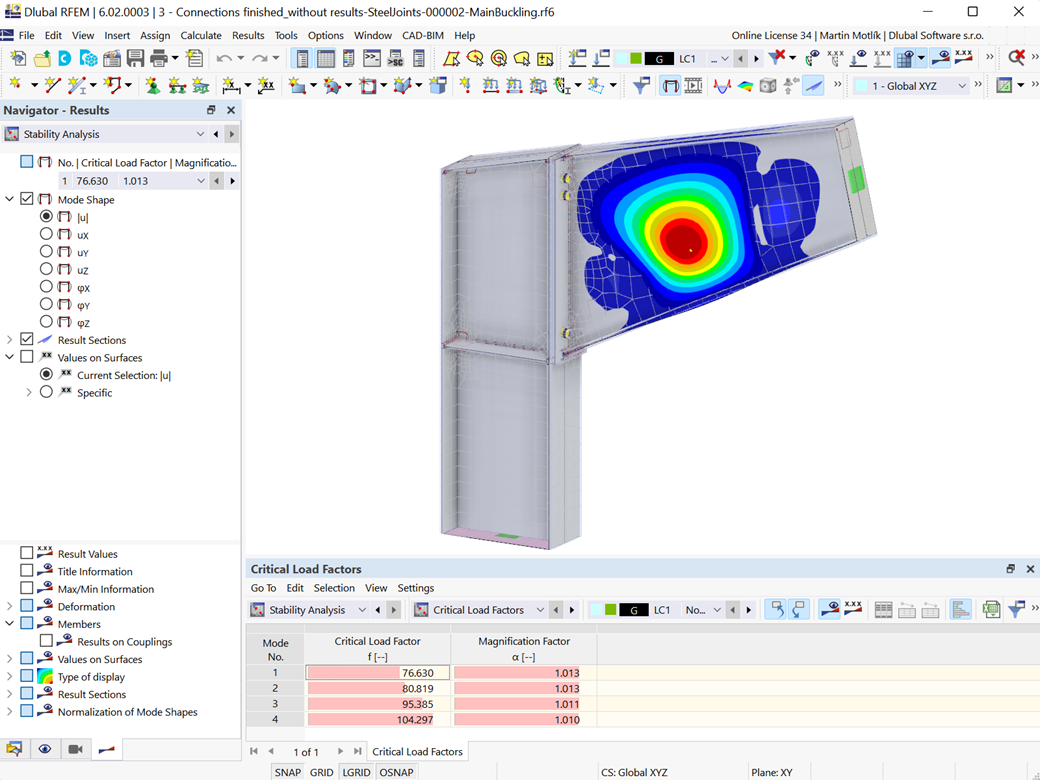

Giunti acciaio | Programma per l'analisi di stabilità

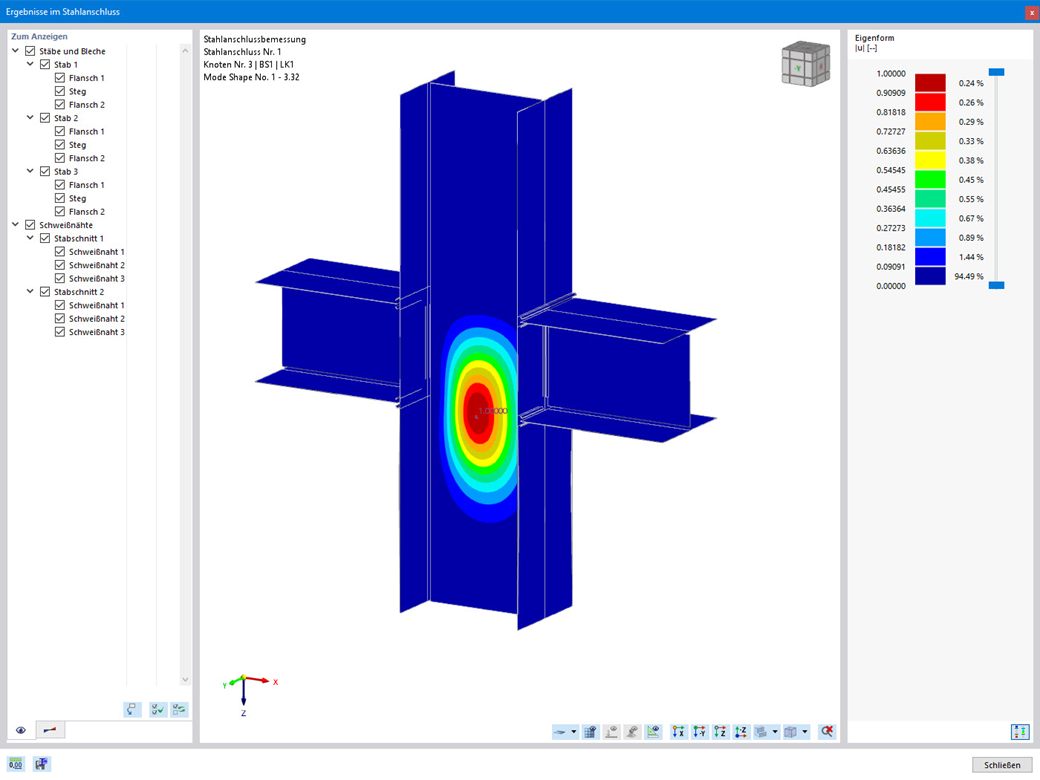

Per i componenti del giunto, è possibile verificare se la rottura per stabilità è rilevante. Ciò richiede l'add-on Stabilità della struttura.
In questo caso, si calcola il coefficiente di carico critico per tutte le combinazioni di carico analizzate e il numero selezionato di forme modali per il modello di collegamento. Confronta il coefficiente di carico critico più piccolo con il valore limite 15 della norma EN 1993-1-1, clausola 5. Inoltre, è possibile effettuare una regolazione definita dall'utente del valore limite. Come risultato dell'analisi di stabilità, il programma visualizza graficamente le forme modali corrispondenti.
Per l'analisi di stabilità, RFEM utilizza il modello di superficie adattato per riconoscere in modo specifico le forme di instabilità locale. È anche possibile salvare e utilizzare il modello dell'analisi di stabilità, compresi i risultati, come file di modello separato.

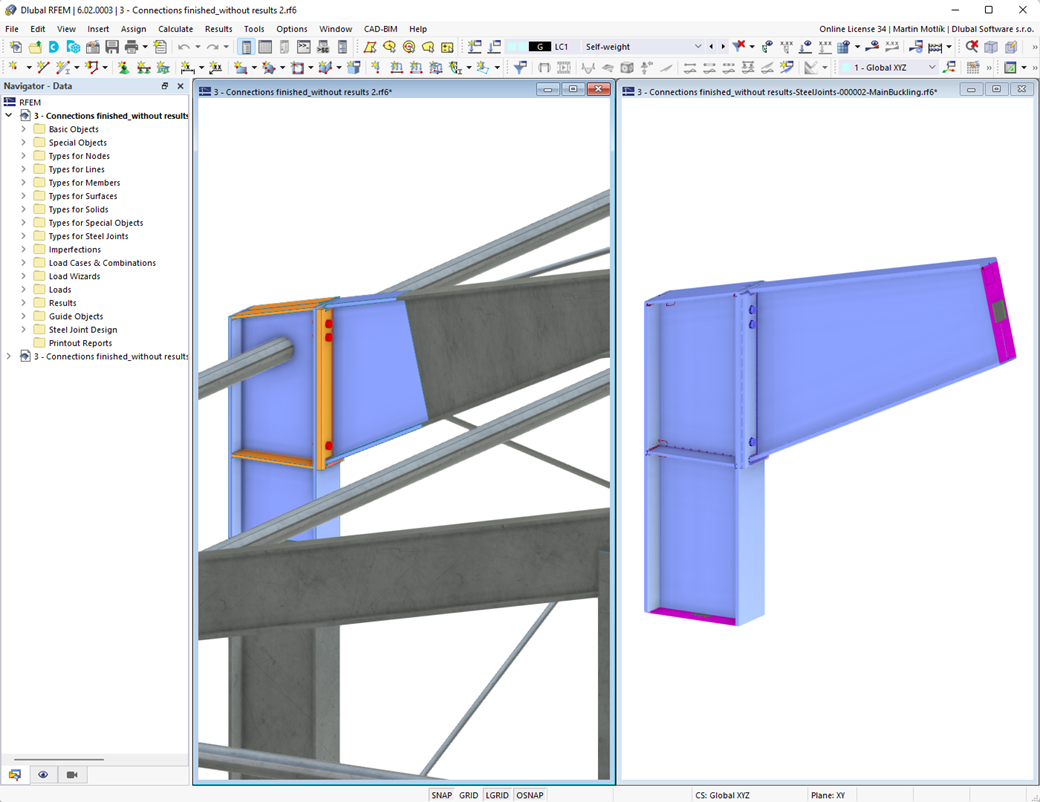

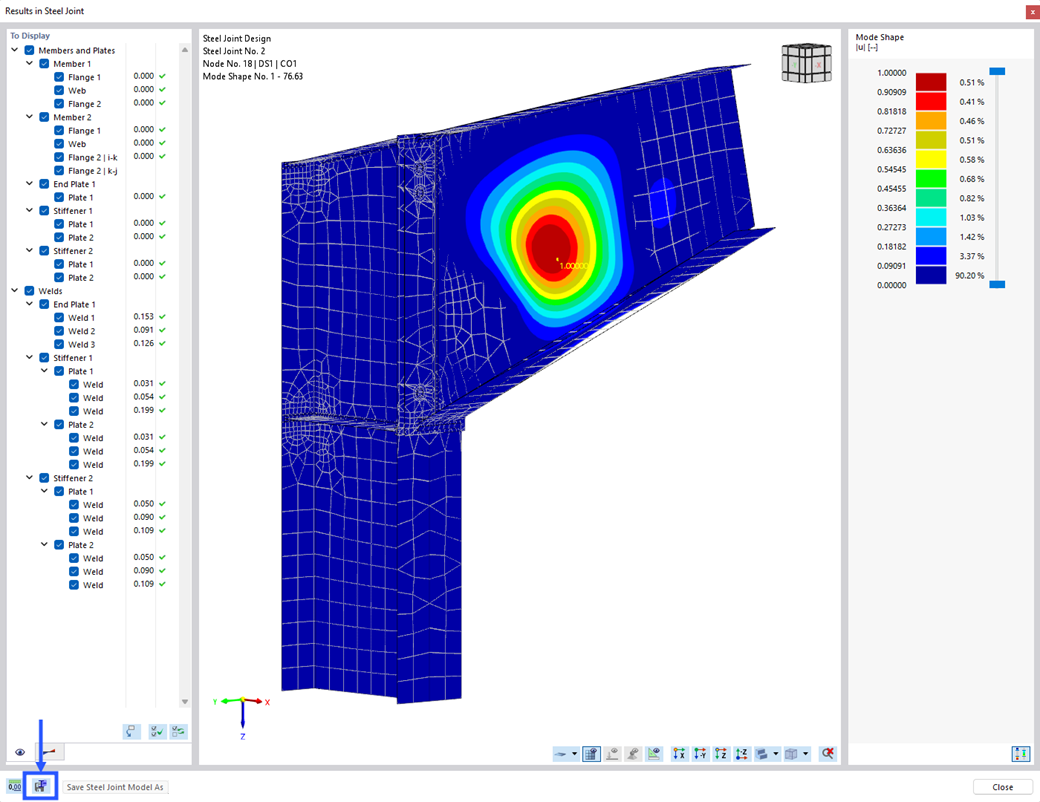

Salvataggio del modello con risultati | Giunti acciaio
- Il modello di collegamenti in acciaio e i risultati possono essere salvati come file di modello separato
- Le tensioni risultanti e i risultati dell'analisi di stabilità (instabilità del giunto) possono essere visualizzati in un modello separato
- Nel modello salvato, è possibile eseguire un'animazione di deformazione sul collegamento
- I componenti del collegamento vengono convertiti in superfici e aste quando vengono salvati

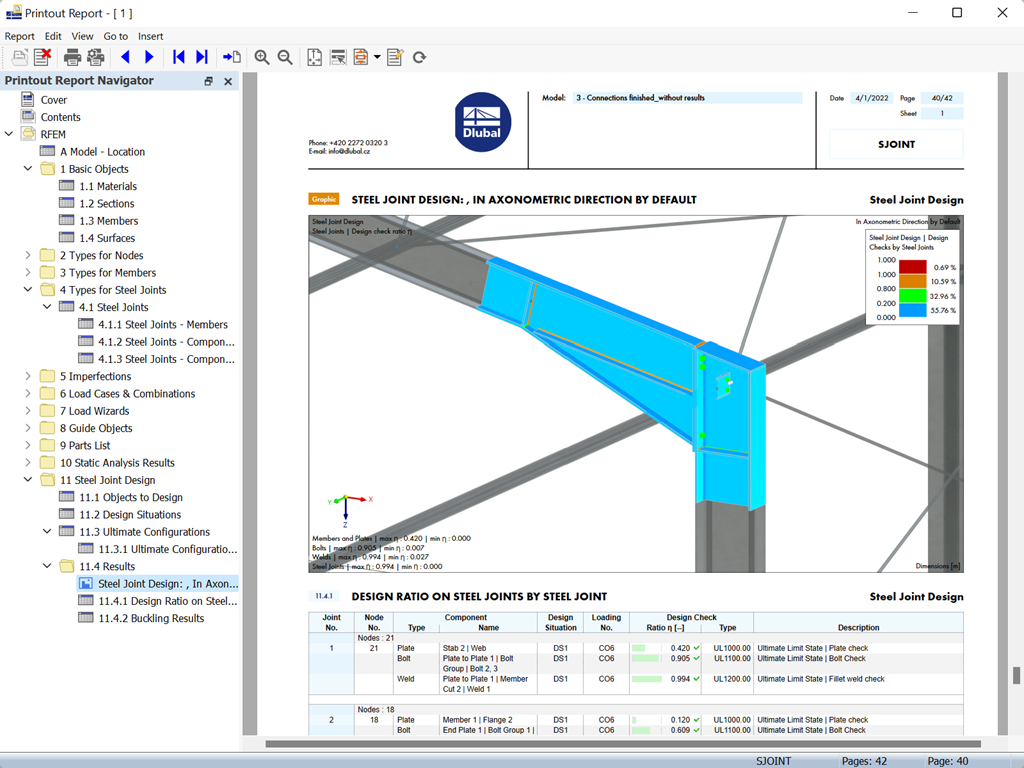

Relazione di calcolo | Giunti acciaio
- I risultati della verifica del collegamento possono essere inseriti nella relazione di calcolo
- Quando si crea una nuova relazione di calcolo, selezionare gli elementi aggiunti dall'add-on Giunti acciaio
- Utilizzare lo strumento 'Stampa grafici nella relazione di calcolo' per inserire i grafici con i risultati del collegamento, incluso il pannello di controllo, nella relazione
- La relazione di calcolo contiene le specifiche dei componenti del collegamento, i parametri di progetto, i risultati e i grafici
