Resultados

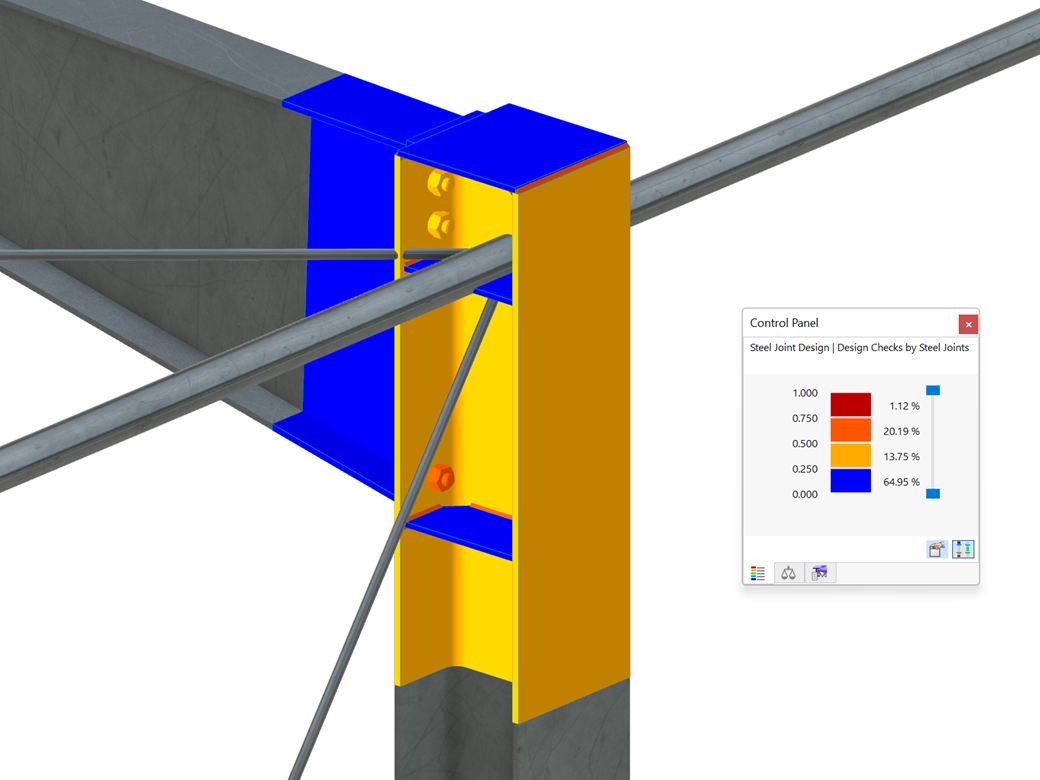

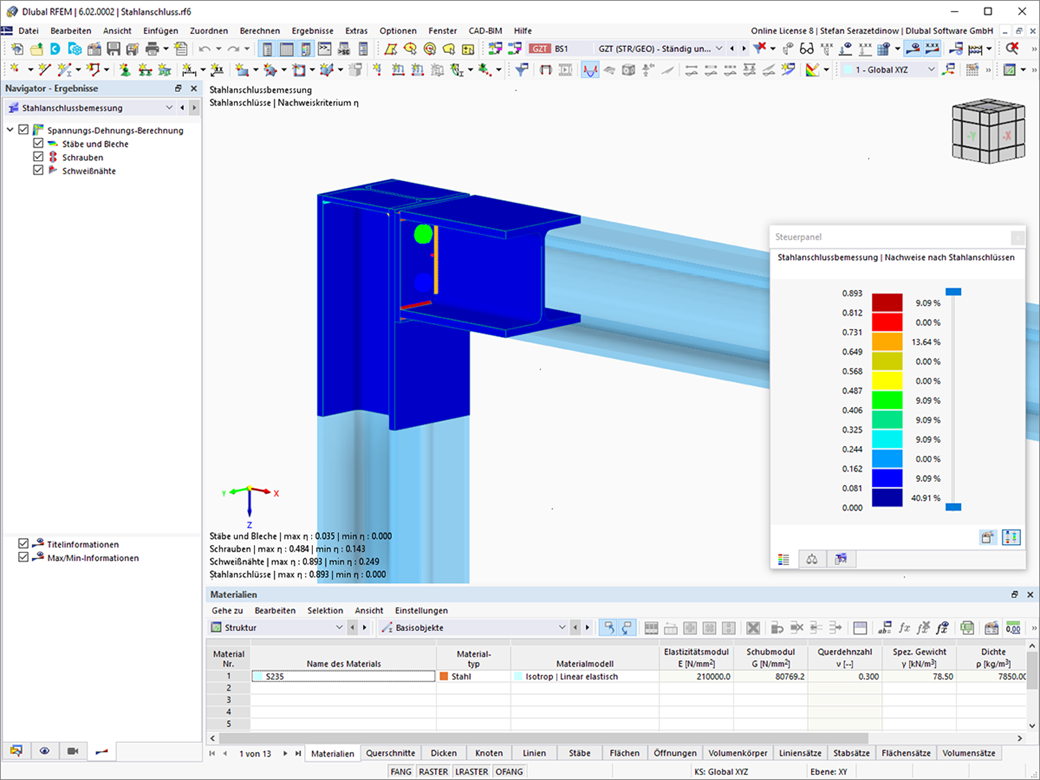

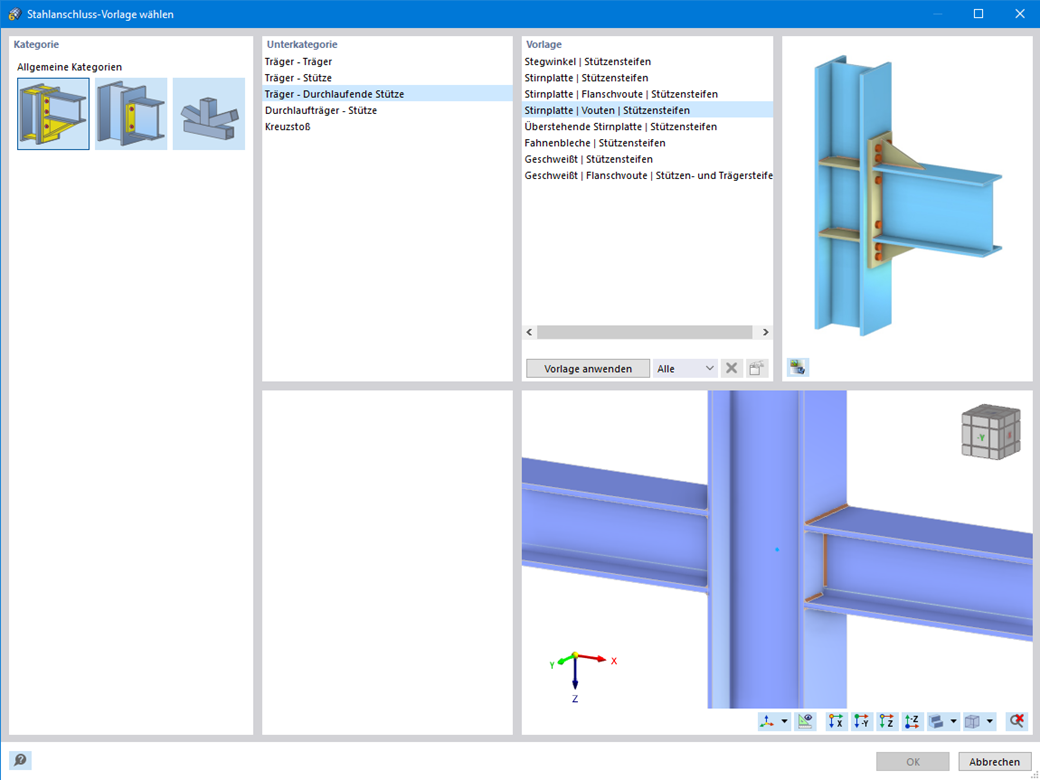

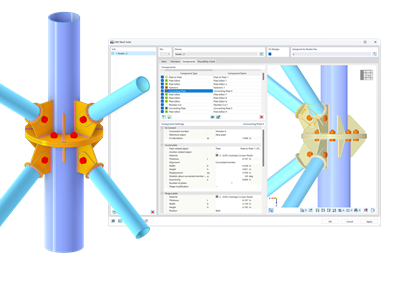

Uniones de acero | Resultados

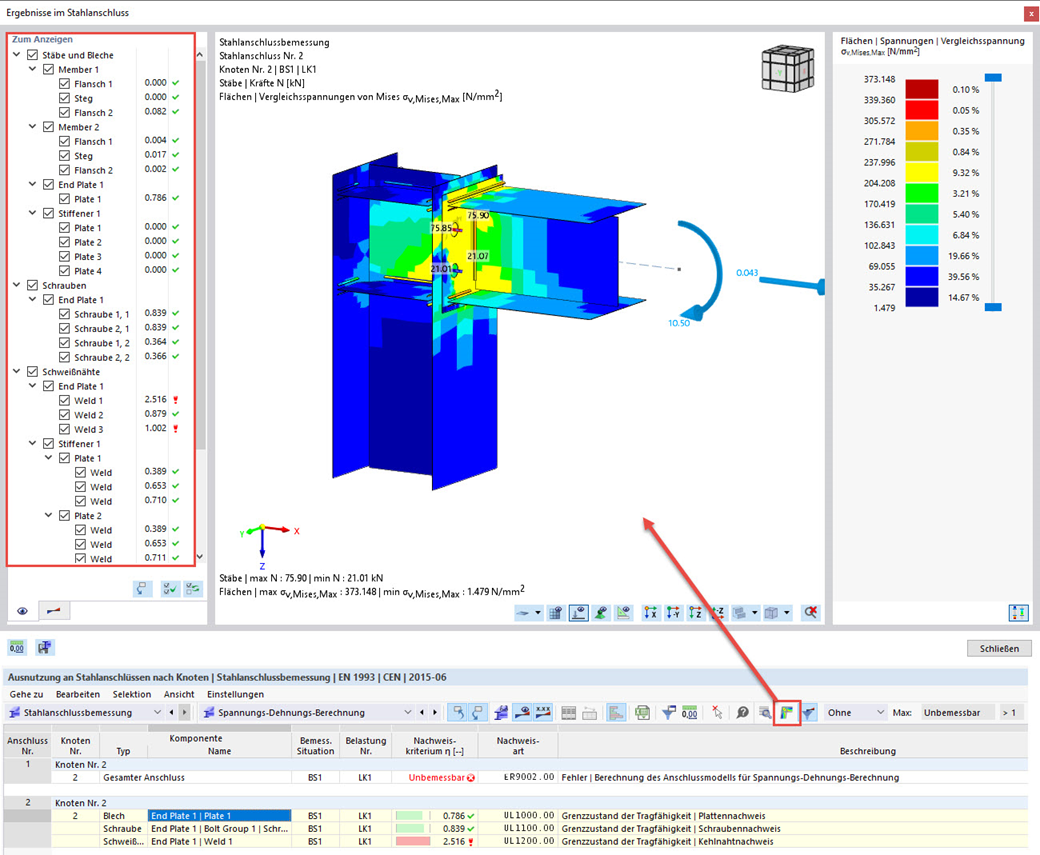

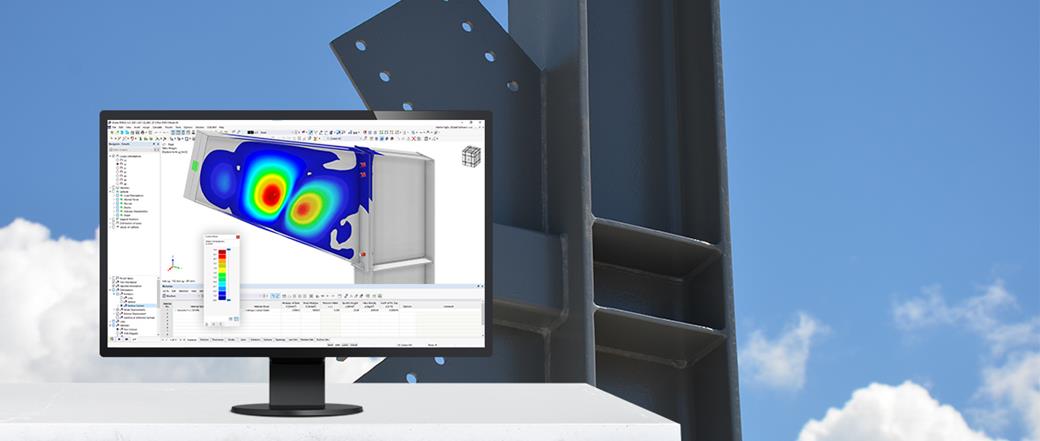

Puede mostrar todos los resultados esenciales en el modelo de elementos finitos. En este caso, puede filtrar los resultados por separado según los componentes respectivos.

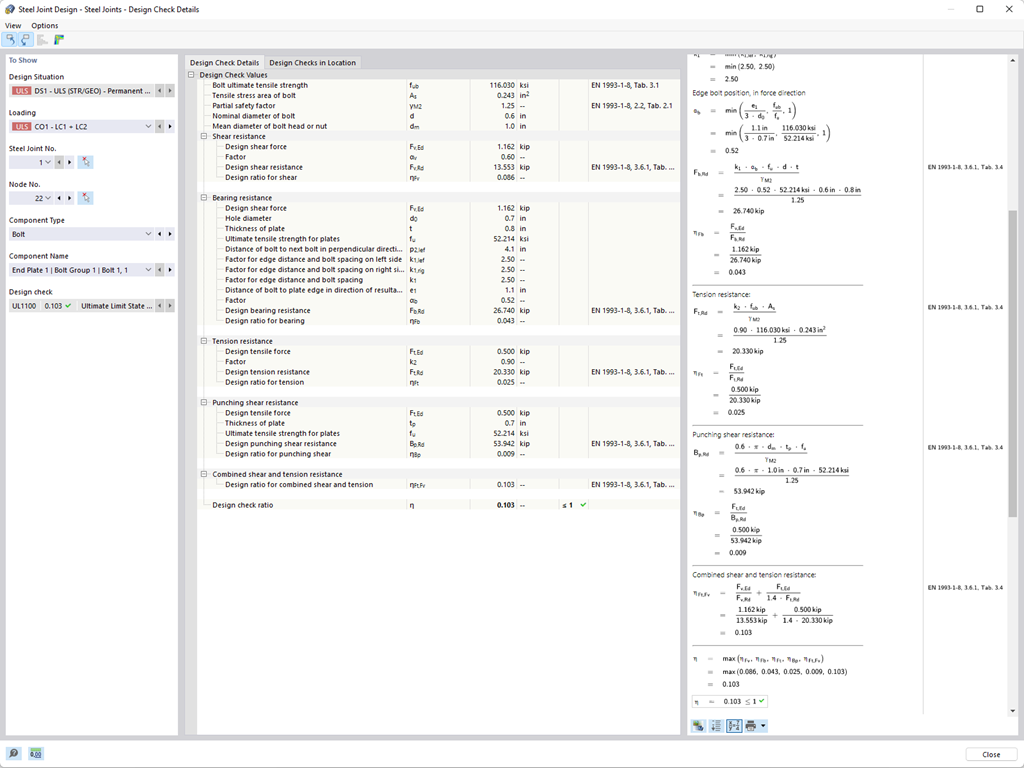

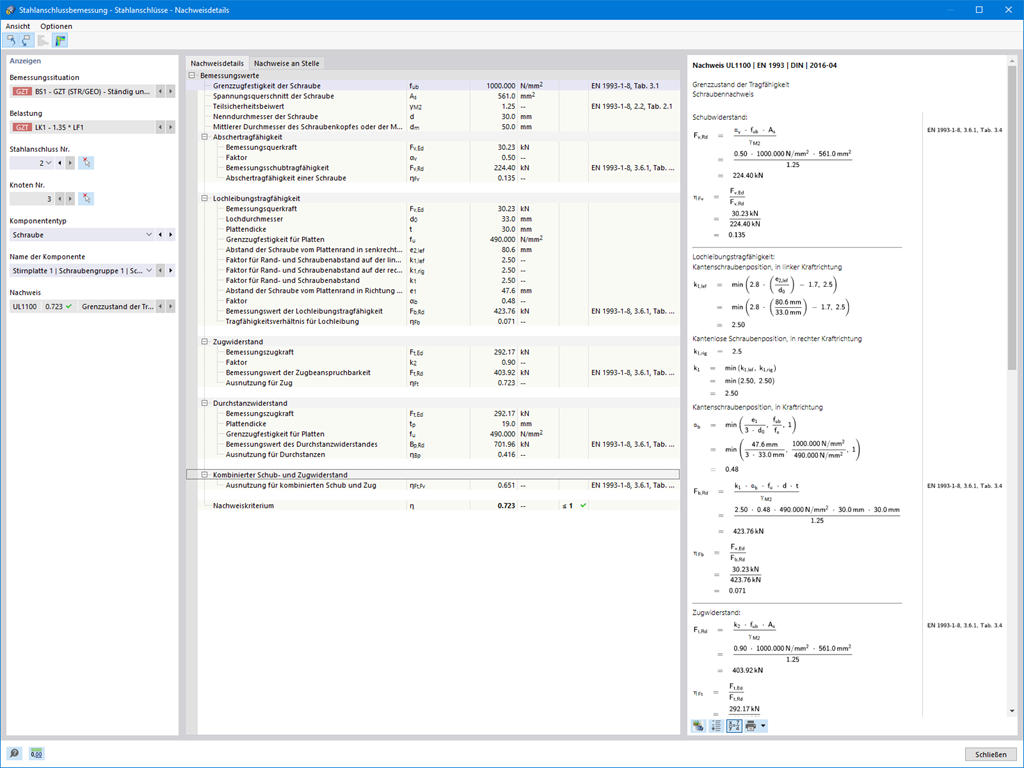

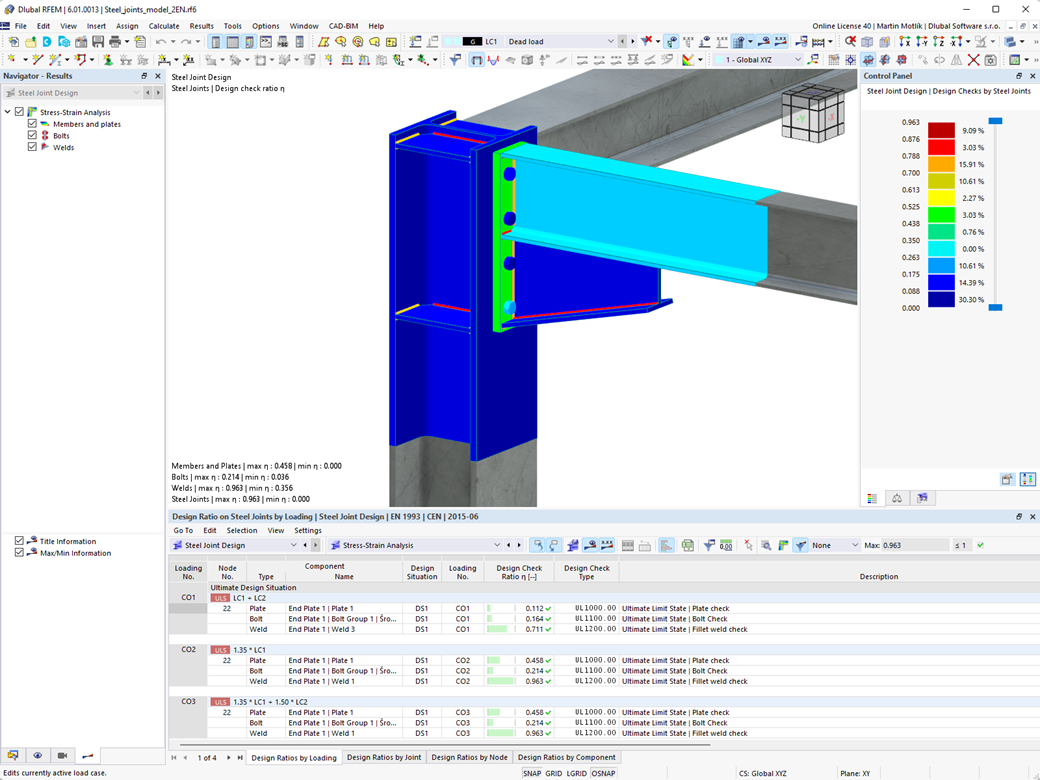

Además, RFEM le ofrece todas las comprobaciones de diseño en forma de tabla, incluida la visualización de las fórmulas utilizadas. Si lo desea, puede transferir las tablas de resultados al informe de RFEM.
Uniones de acero | Análisis de estabilidad

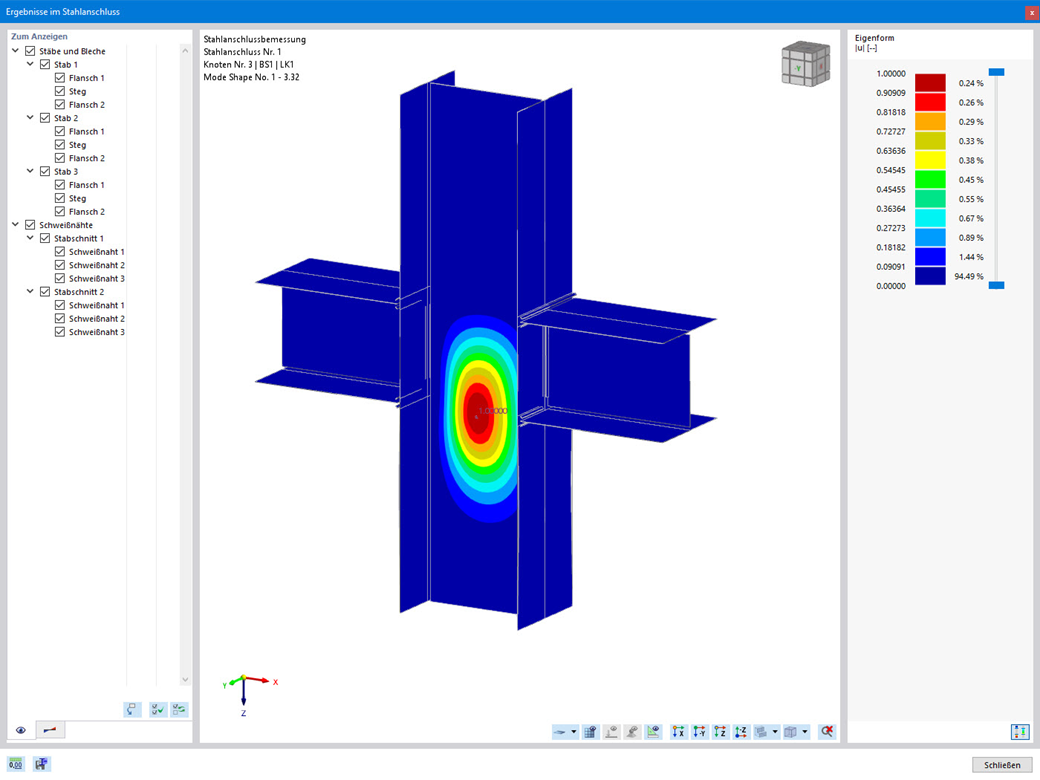

Para los componentes de la unión, puede comprobar si el fallo de estabilidad es relevante. Dafür ist das Add-On Strukturstabilität erforderlich.

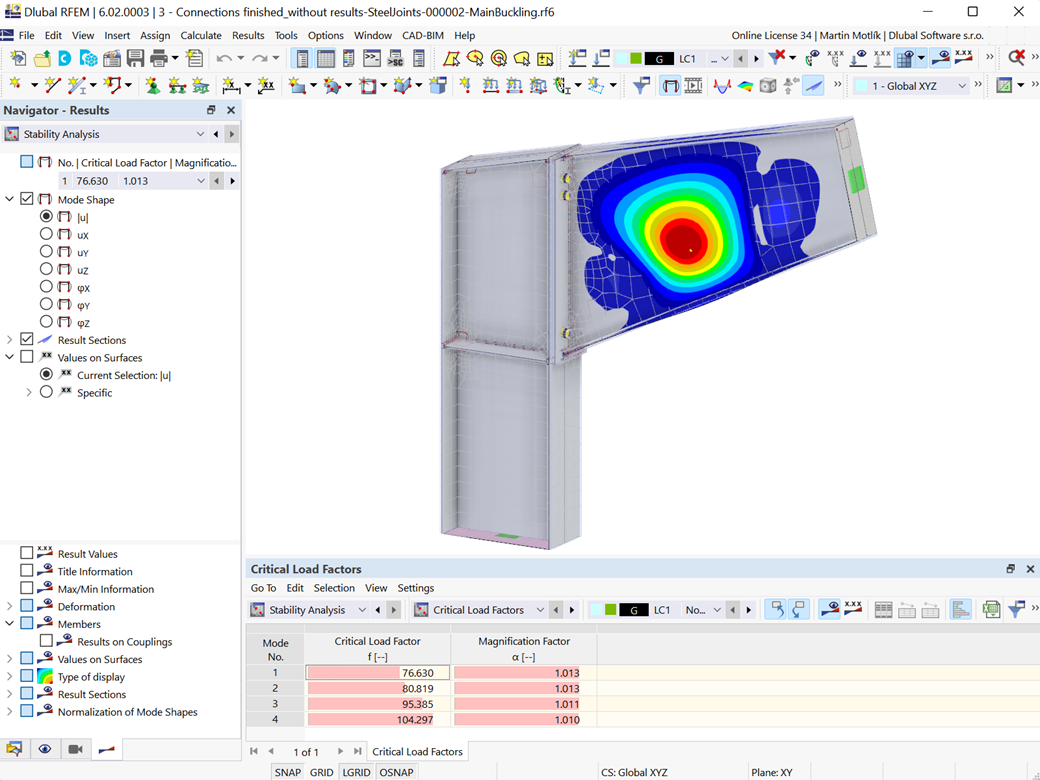

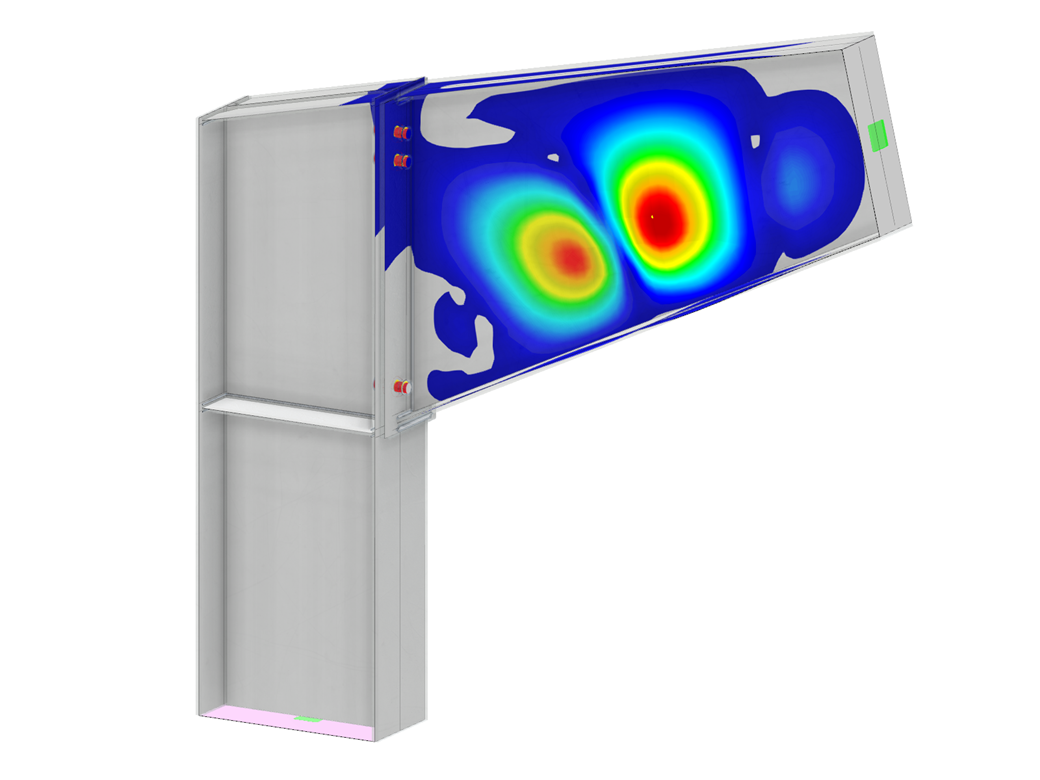

Dabei berechnen Sie für das Anschlussmodell den Verzweigungslastfaktor für alle untersuchten Lastkombinationen und die gewählte Anzahl an Eigenformen. Den kleinsten Verzweigungslastfaktor vergleichen Sie mit dem Grenzwert 15 aus der Norm EN 1993-1-1, Abschnitt 5. Zudem können Sie eine benutzerdefinierte Anpassung des Grenzwertes durchführen. Das Programm stellt Ihnen als Ergebnis der Stabilitätsanalyse die zugehörigen Eigenformen grafisch dar.

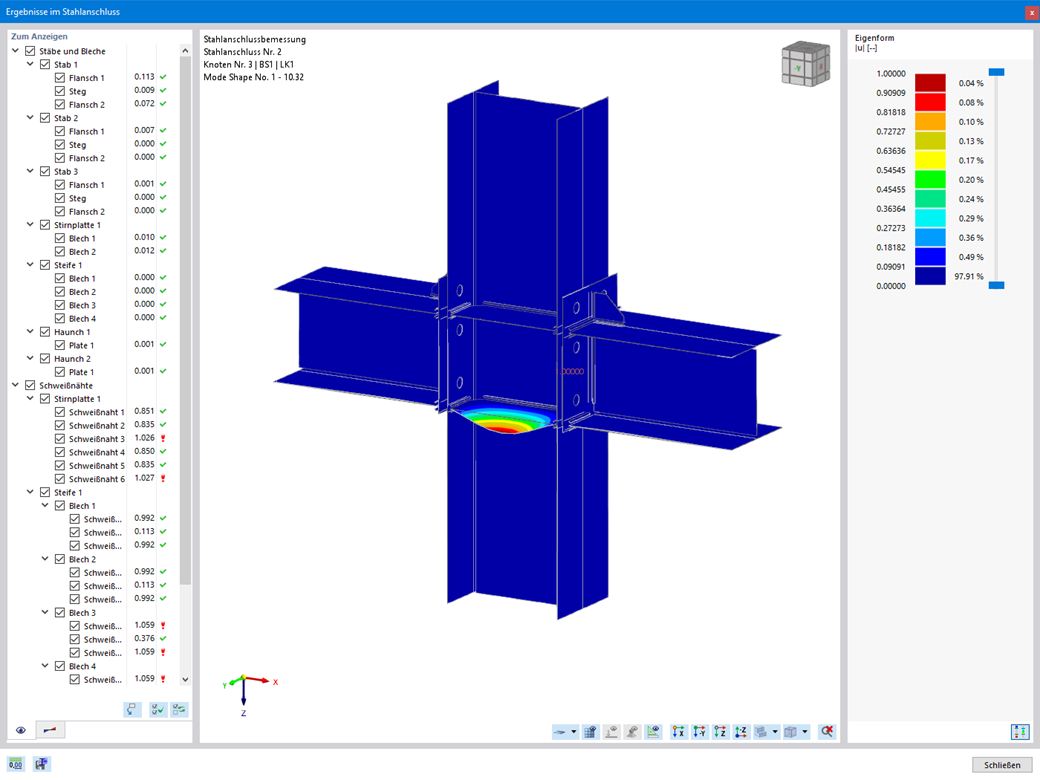

Für die Stabilitätsuntersuchung nutzt RFEM ein angepasstes Flächenmodell, um die lokalen Beulfiguren gezielt zu erkennen. Auch das Modell der Stabilitätsanalyse können Sie inklusive der Ergebnisse als eigene Modelldatei abspeichern und verwenden.

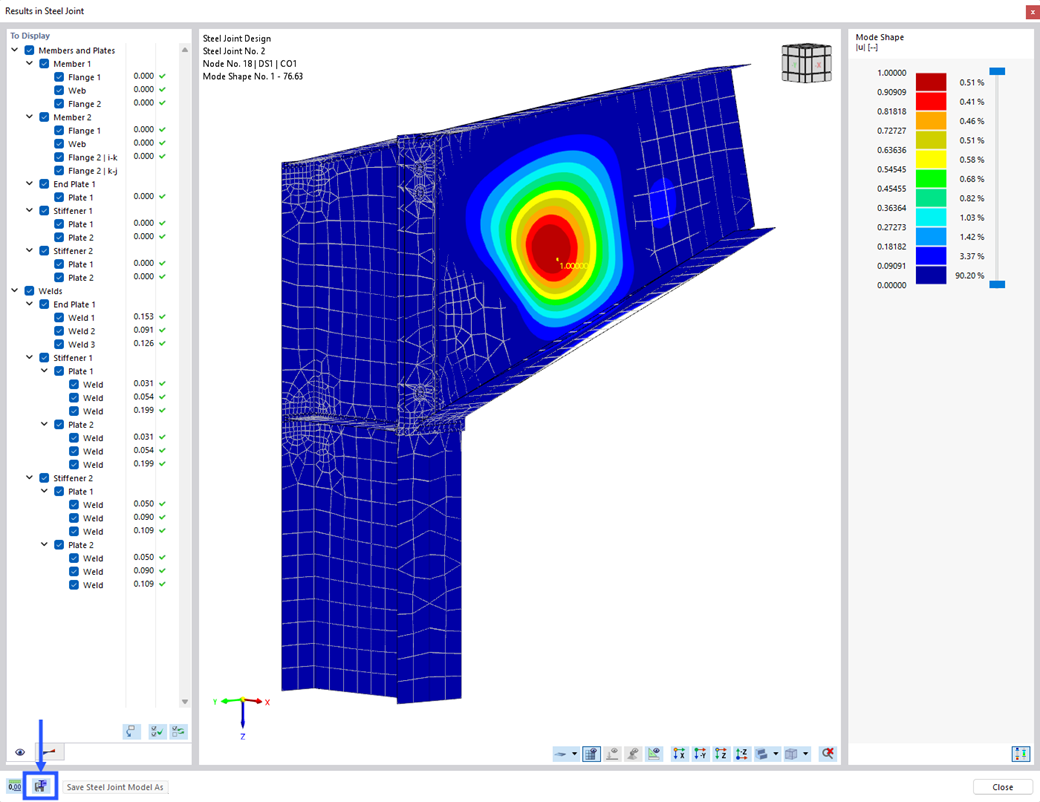

Guardar el modelo con resultados | Uniones de acero

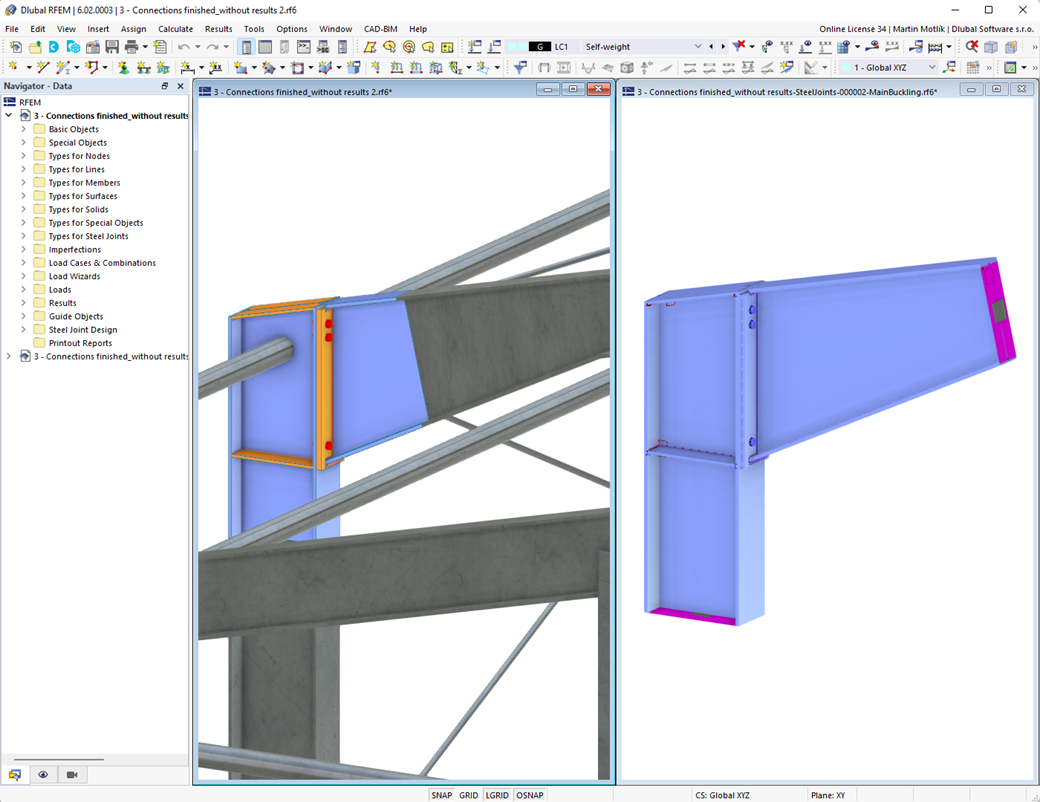

- El modelo de conexiones de acero y los resultados se pueden guardar como un archivo de modelo separado
- Las tensiones resultantes y los resultados del análisis de estabilidad (pandeo de la unión) se pueden mostrar en un modelo separado
- En el modelo guardado, puede ejecutar una animación de deformación en la conexión
- Los componentes de la conexión se convierten en superficies y barras cuando se guardan
Informe | Uniones de acero
- Los resultados del cálculo de la conexión se pueden introducir en el informe
- Al crear un nuevo informe, seleccione los elementos agregados desde el complemento Uniones de acero

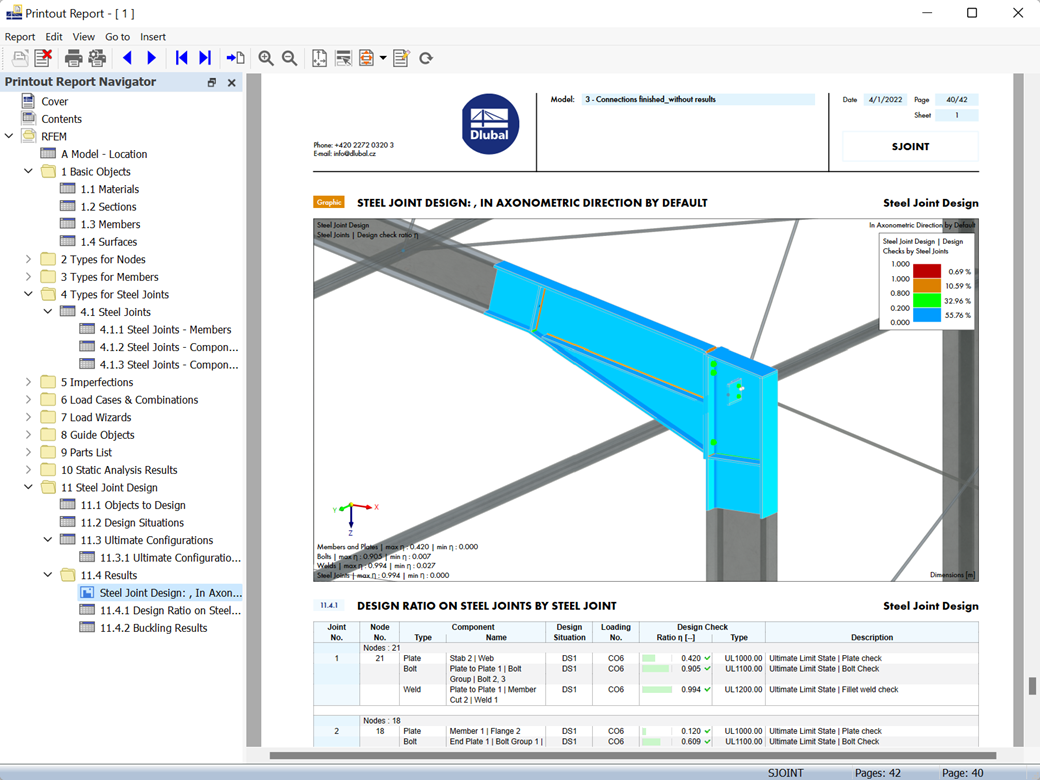

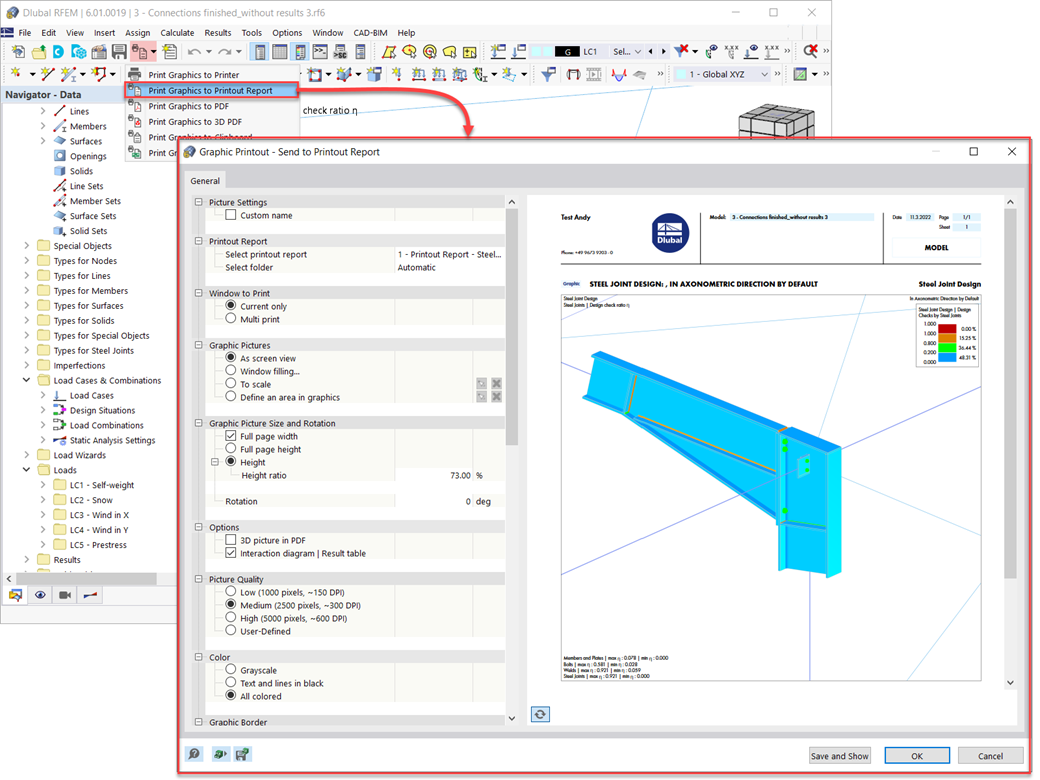

- Utilice la herramienta 'Imprimir gráfico en el informe' para insertar gráficos con los resultados de la conexión, incluido el panel de control, en el informe
- El informe contiene las especificaciones de los componentes de la conexión, parámetros de cálculo, resultados y gráficos
