Resultados

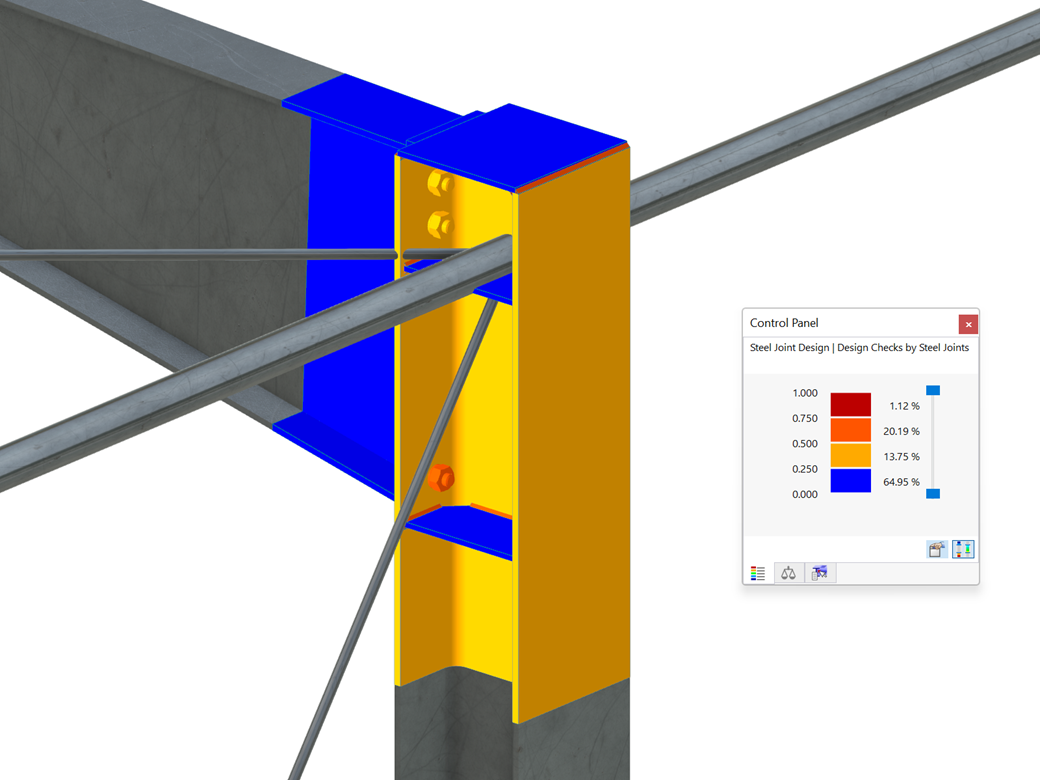

Ligações de aço | Resultados

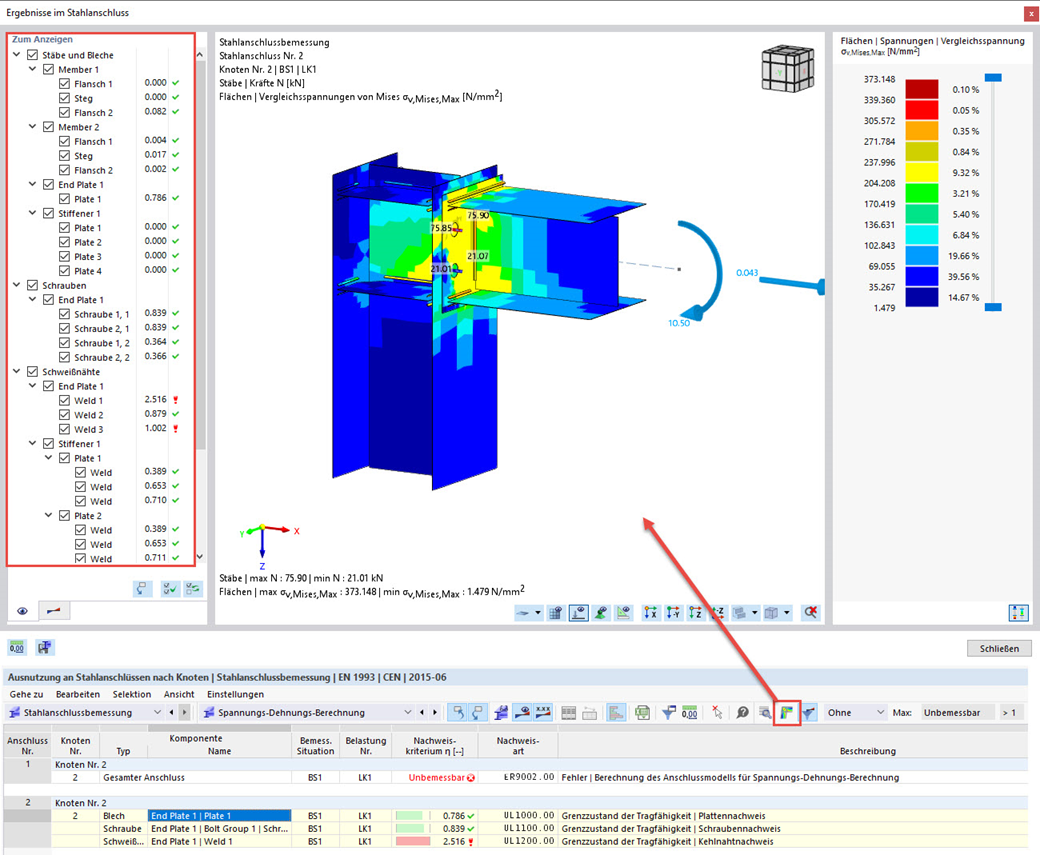

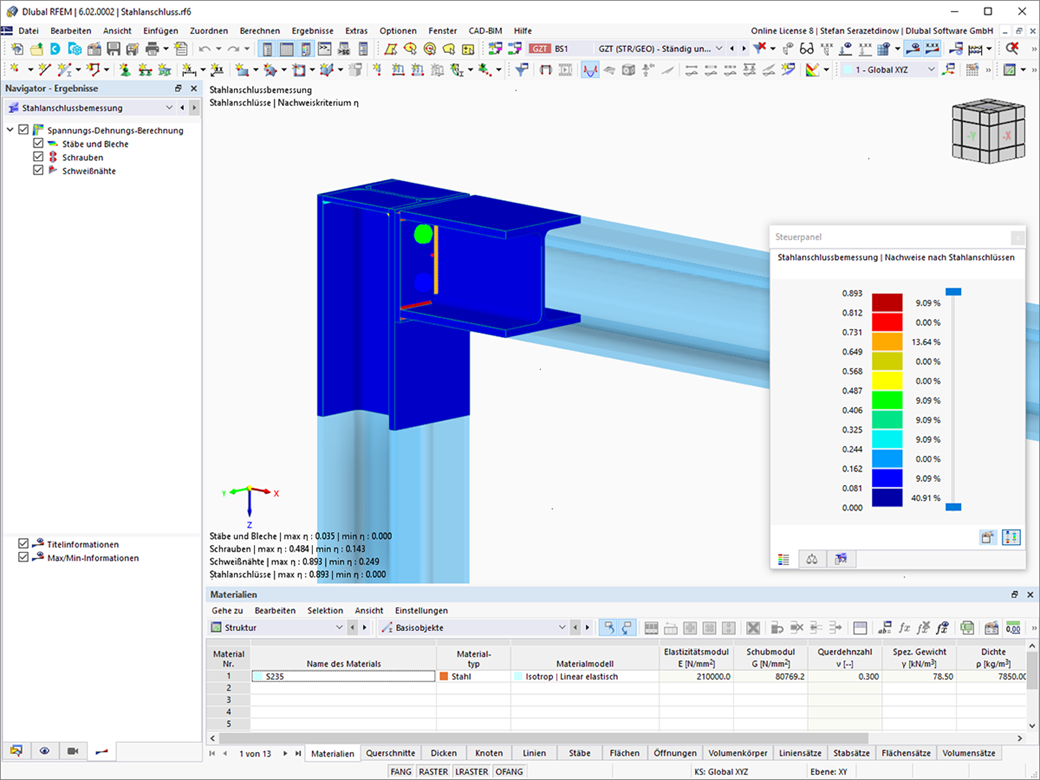

Todos os resultados essenciais podem ser apresentados no modelo de EF. Neste caso, é possível filtrar os resultados separadamente de acordo com os respetivos componentes.

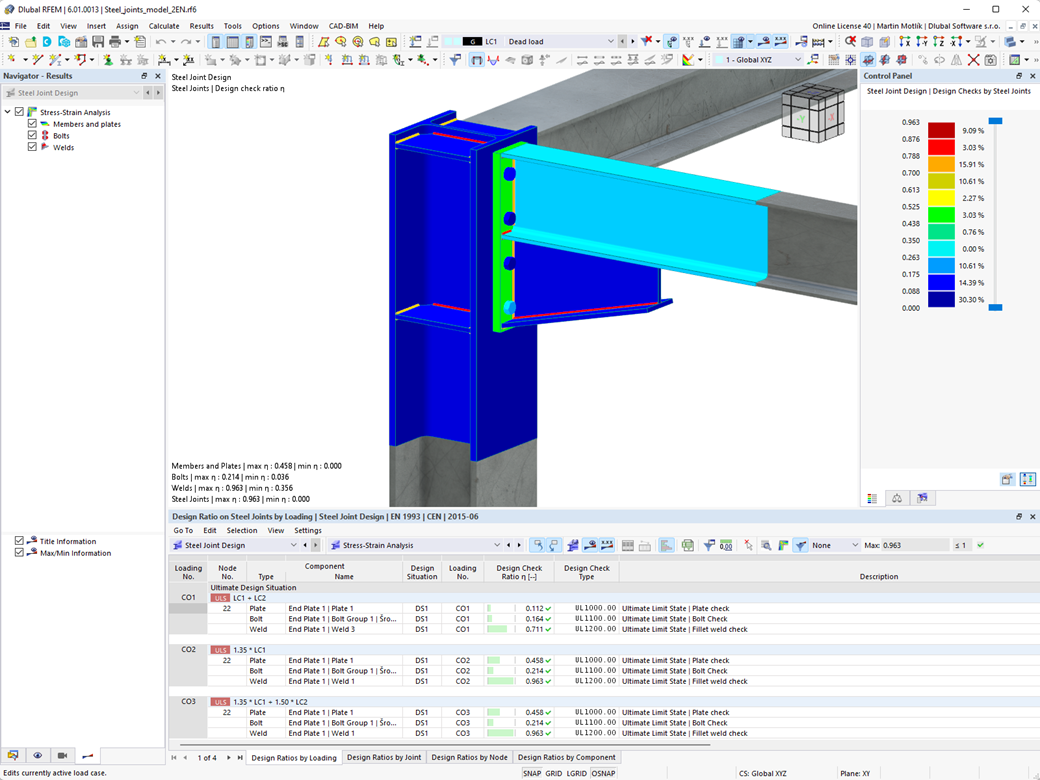

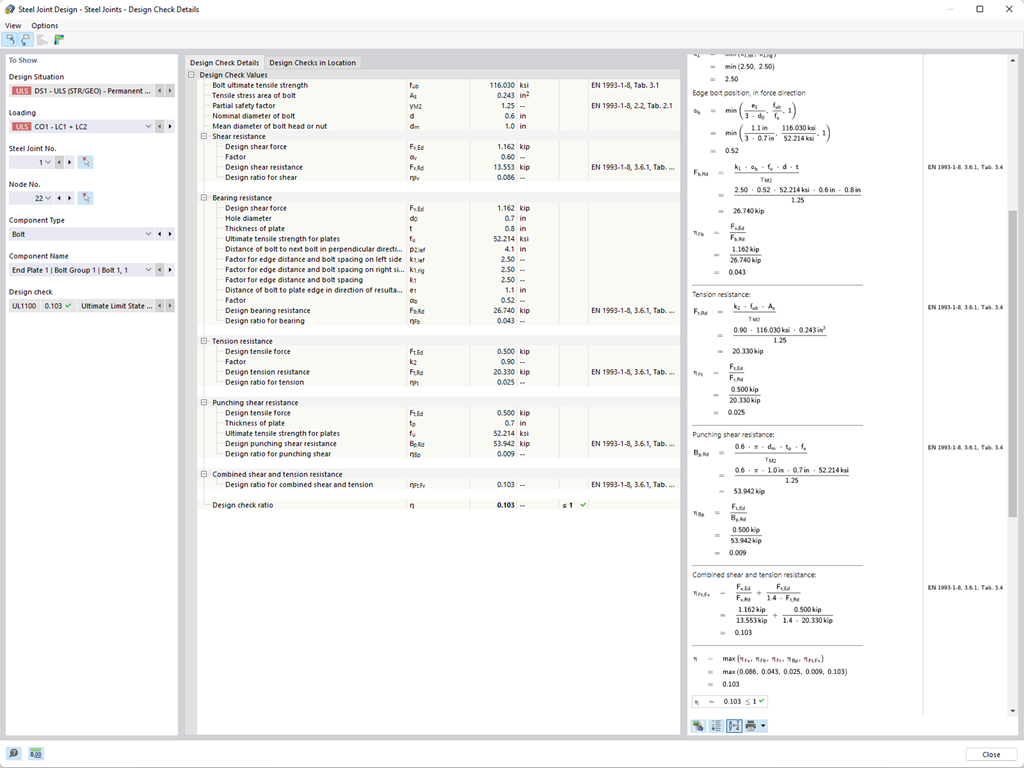

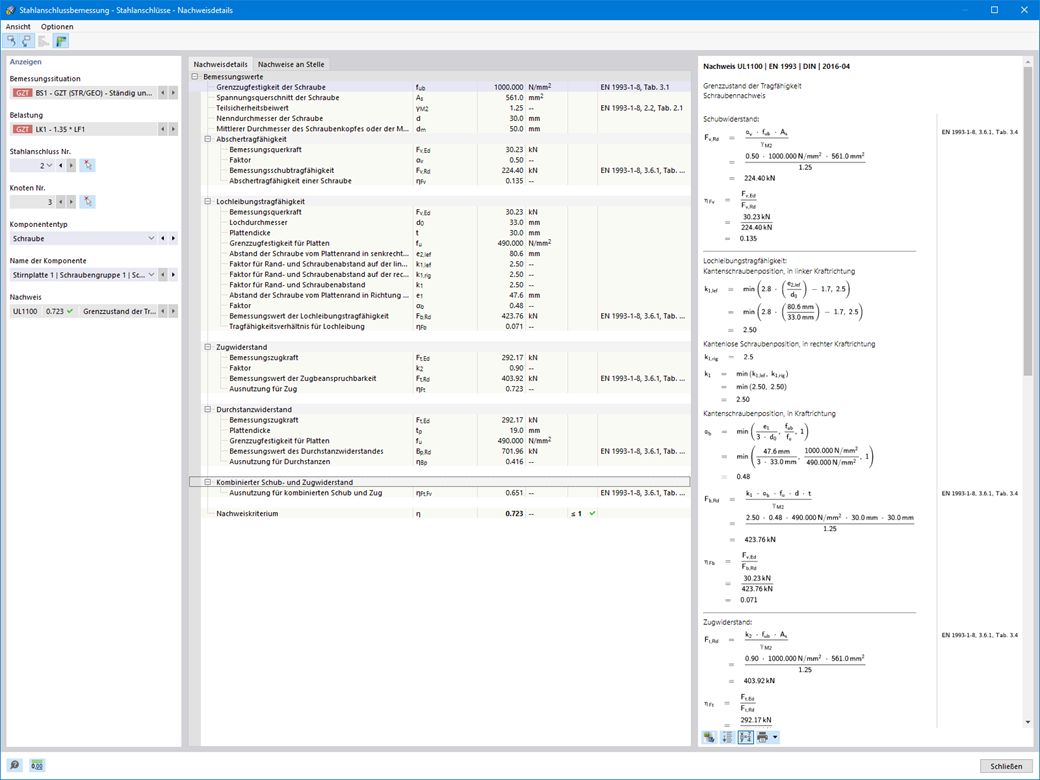

Além disso, o RFEM apresenta todas as verificações em tabelas, incluindo a representação das fórmulas utilizadas. Se pretender, pode transferir as tabelas de resultados para o relatório de impressão do RFEM.

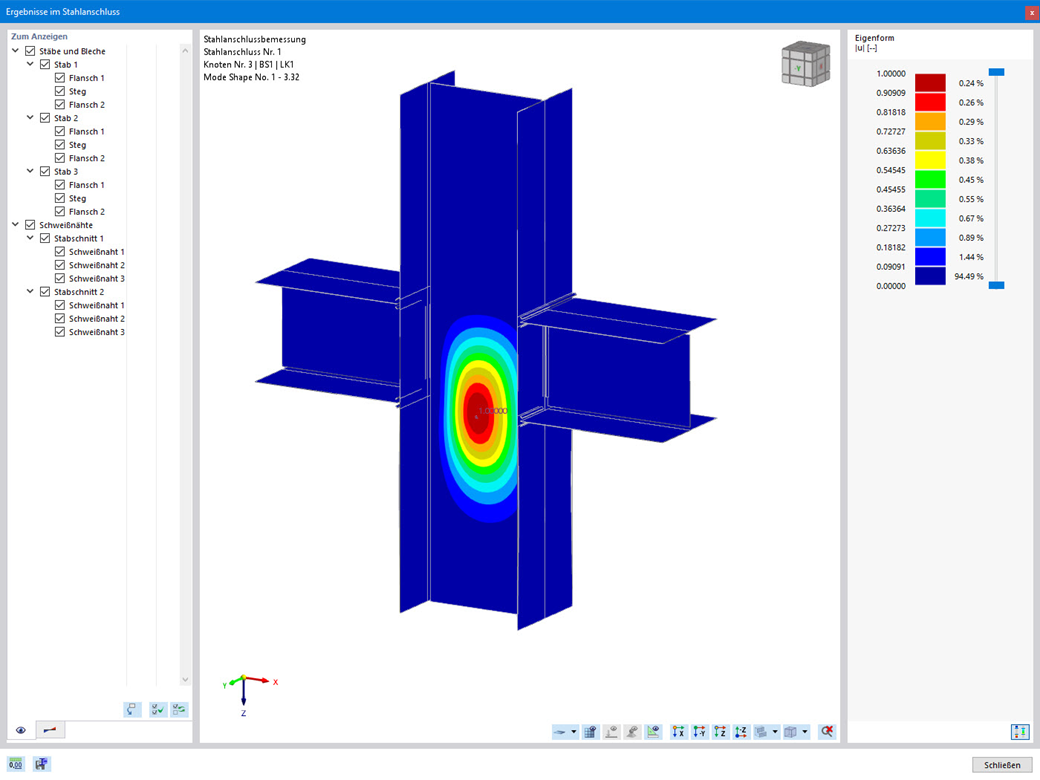

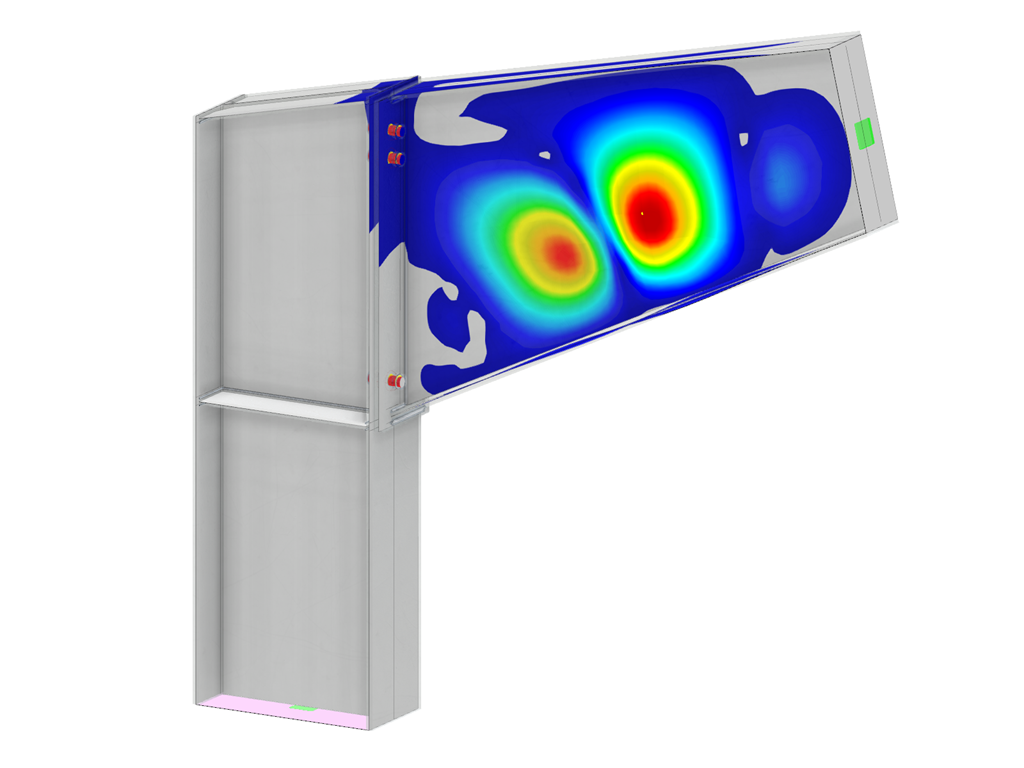

Ligações de aço | Análise de estabilidade
Para os componentes da ligação, é possível verificar se a falha de estabilidade é relevante. Isto requer o módulo Estabilidade da estrutura.

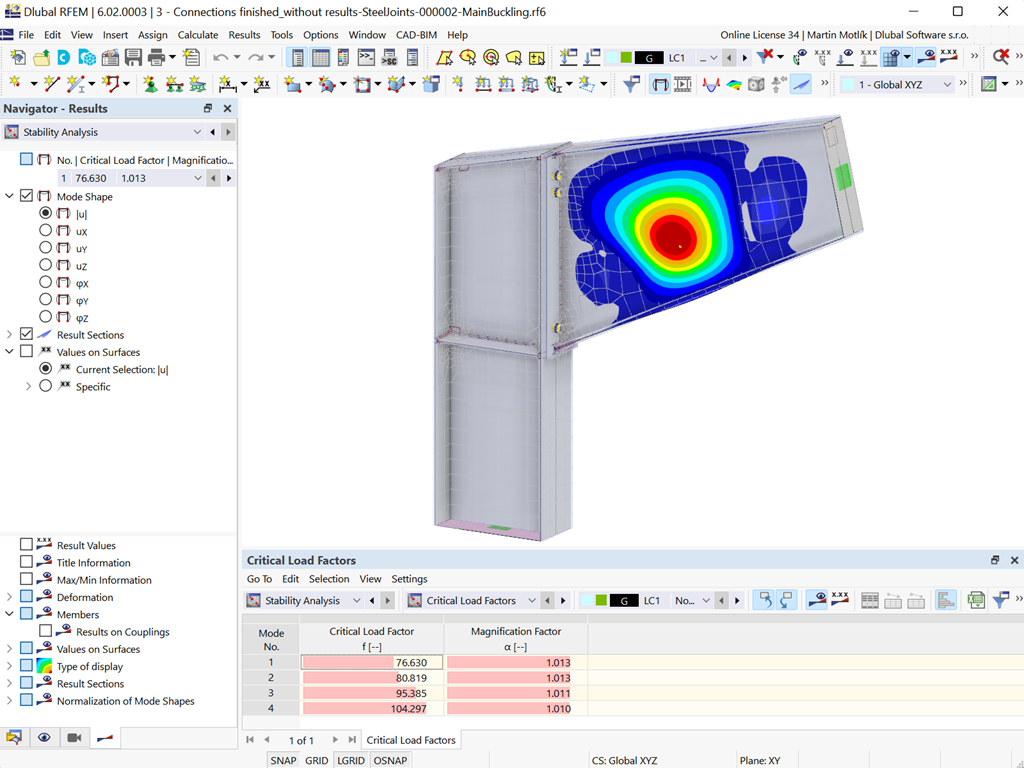

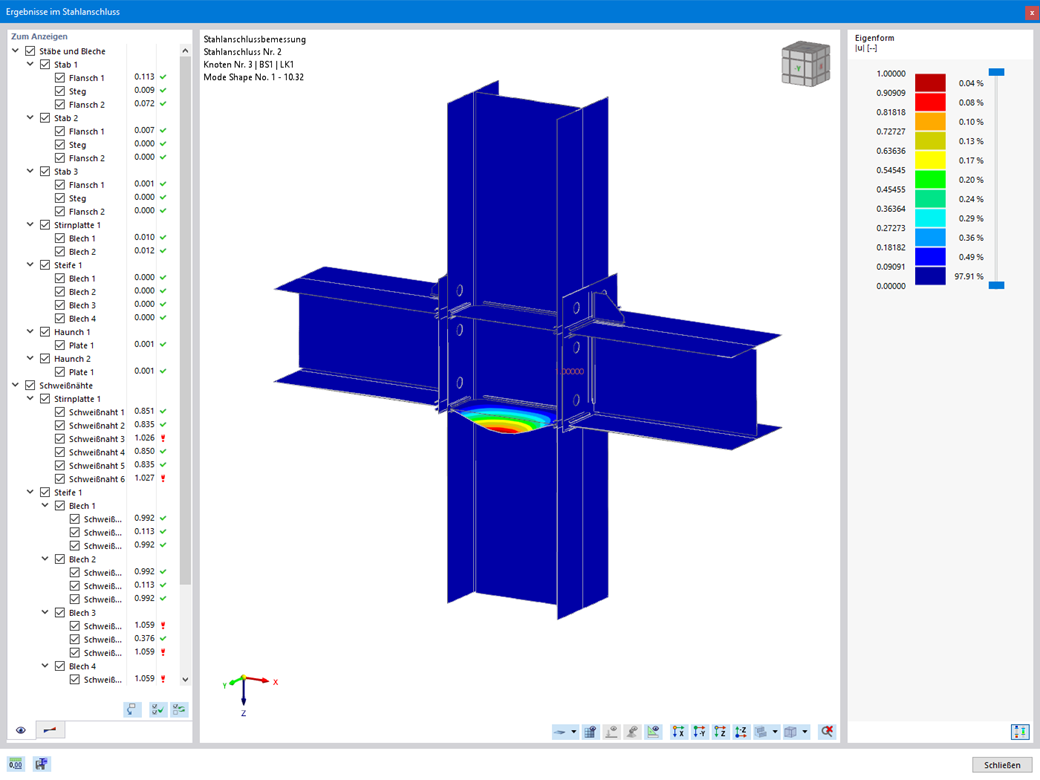

Neste caso, calcula o fator de carga crítica para todas as combinações de carga analisadas e o número de formas próprias selecionadas para o modelo de ligação. Compare o fator de carga crítica menor com o valor limite 15 da norma EN 1993-1-1, Secção 5. Além disso, pode efetuar um ajuste do valor limite. Como resultado da análise de estabilidade, o programa representa graficamente as formas próprias correspondentes.
Para a análise de estabilidade, o RFEM utiliza um modelo de superfície adaptado para reconhecer especificamente as formas de encurvadura locais. O modelo da análise de estabilidade, incluindo os resultados, também pode ser guardado e utilizado como um ficheiro de modelo separado.

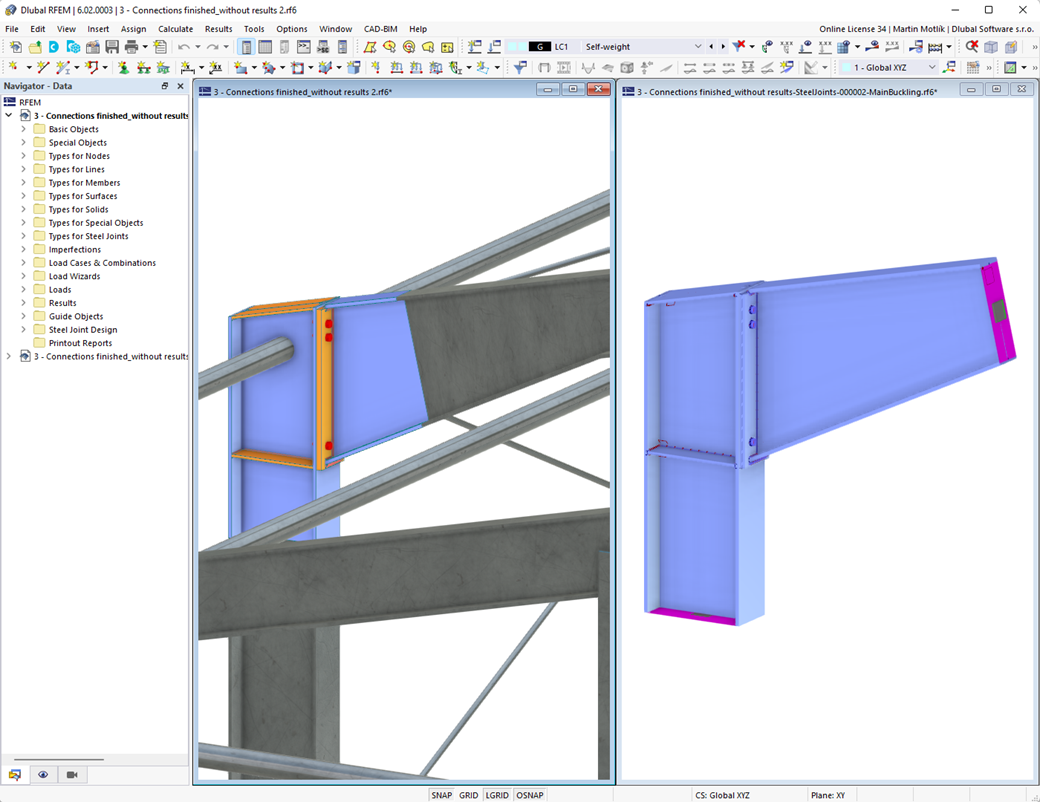

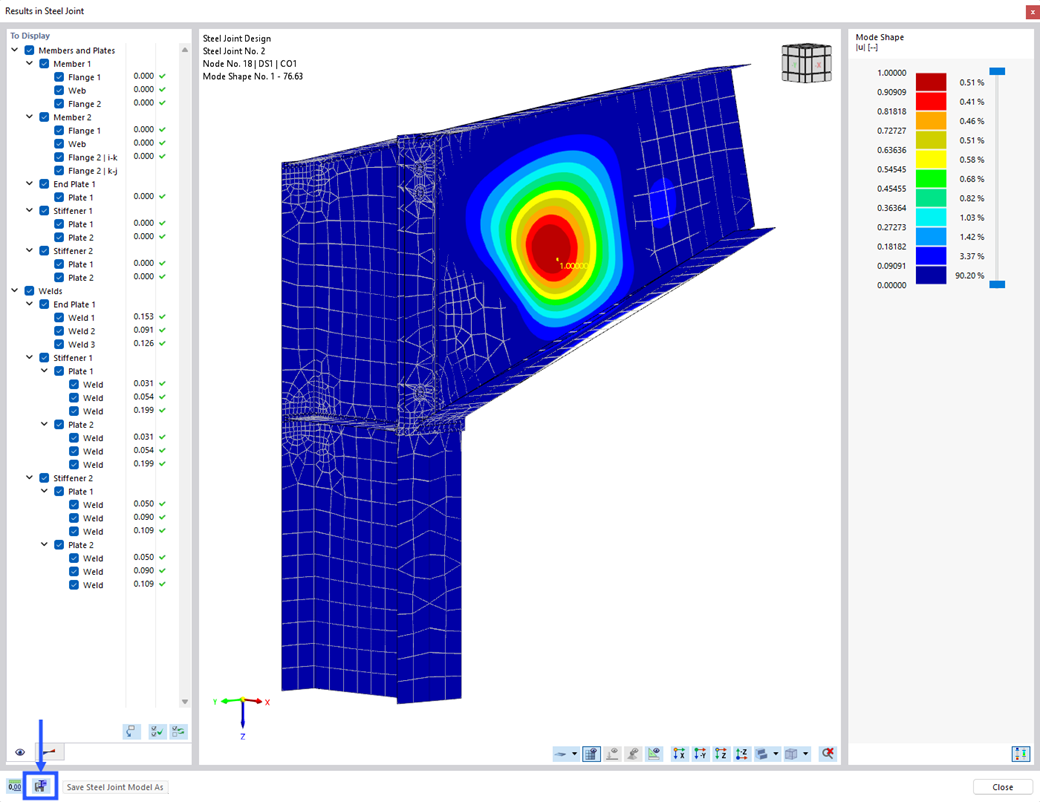

Guardar o modelo com resultados | Ligações de aço
- O modelo de ligações de aço e os resultados podem ser guardados como um ficheiro de modelo separado
- As tensões resultantes e os resultados da análise de estabilidade (encurvadura da ligação) podem ser representados num modelo separado
- No modelo guardado, pode executar uma animação de deformação na ligação
- Os componentes de ligação são convertidos em superfícies e barras quando são guardados

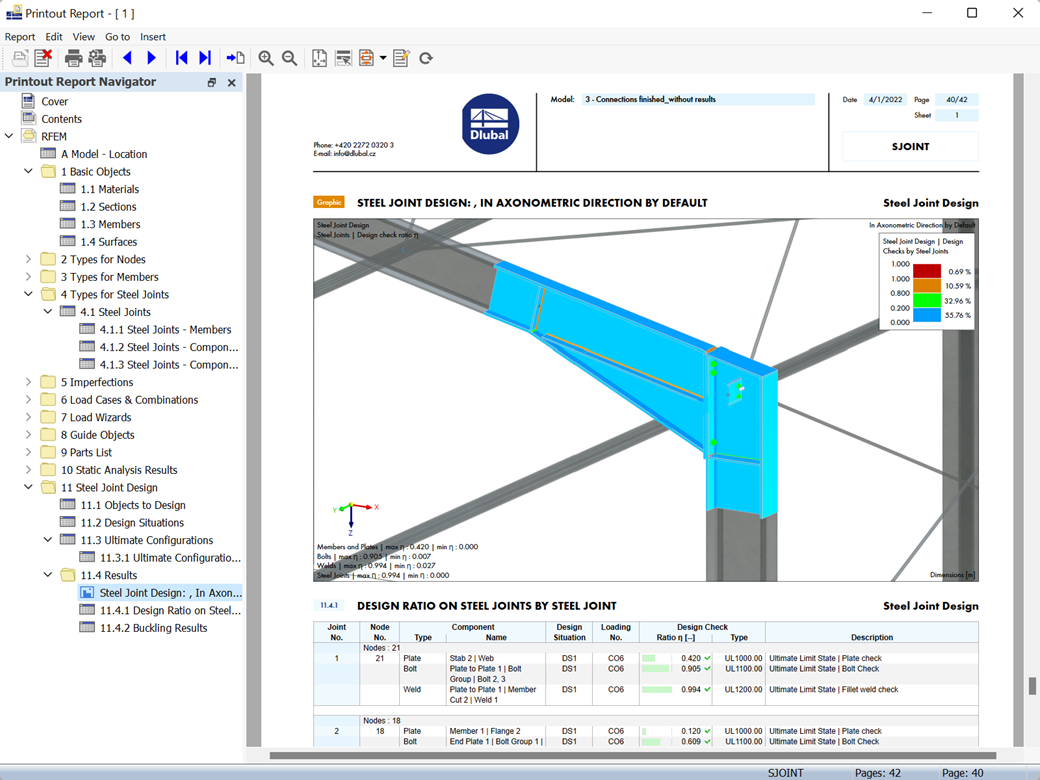

Relatório de impressão | Ligações de aço
- Os resultados do dimensionamento da ligação podem ser introduzidos no relatório de impressão.
- Ao criar um novo relatório de impressão, selecione os itens adicionados a partir do módulo Ligações de aço

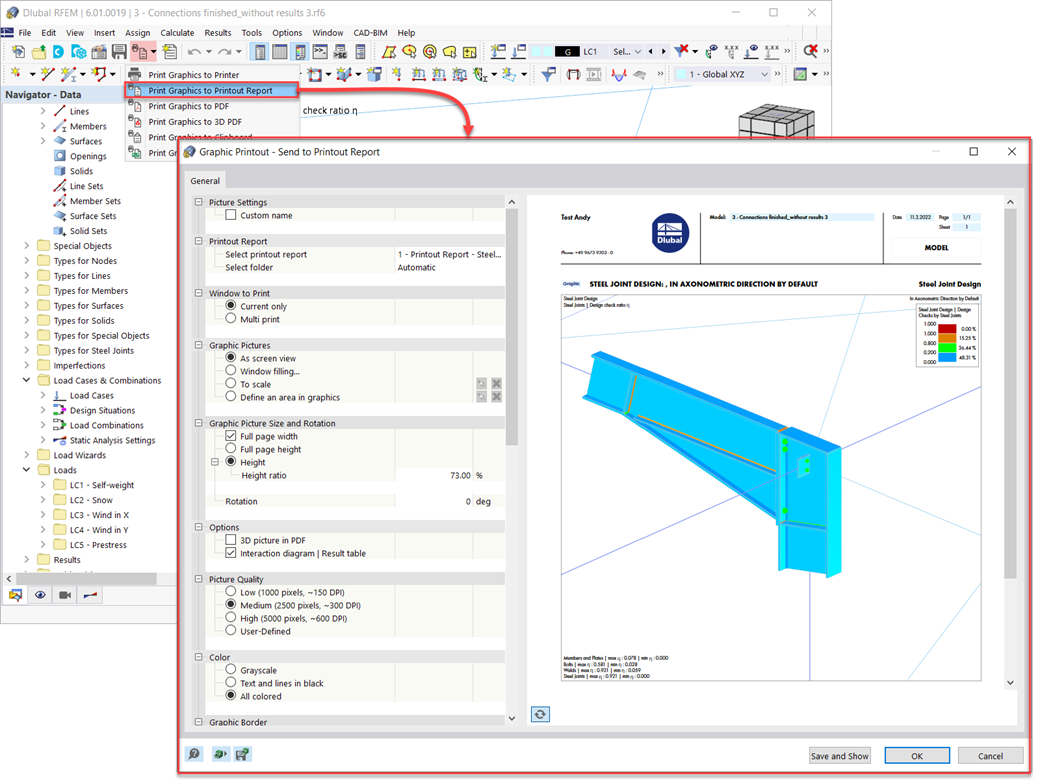

- Utilize a ferramenta 'Imprimir gráficos para relatório de impressão' para inserir gráficos com os resultados da ligação, incluindo o painel de controlo, no relatório
- O relatório de impressão contém as especificações dos componentes de ligação, parâmetros de dimensionamento, resultados e gráficos
