Результаты

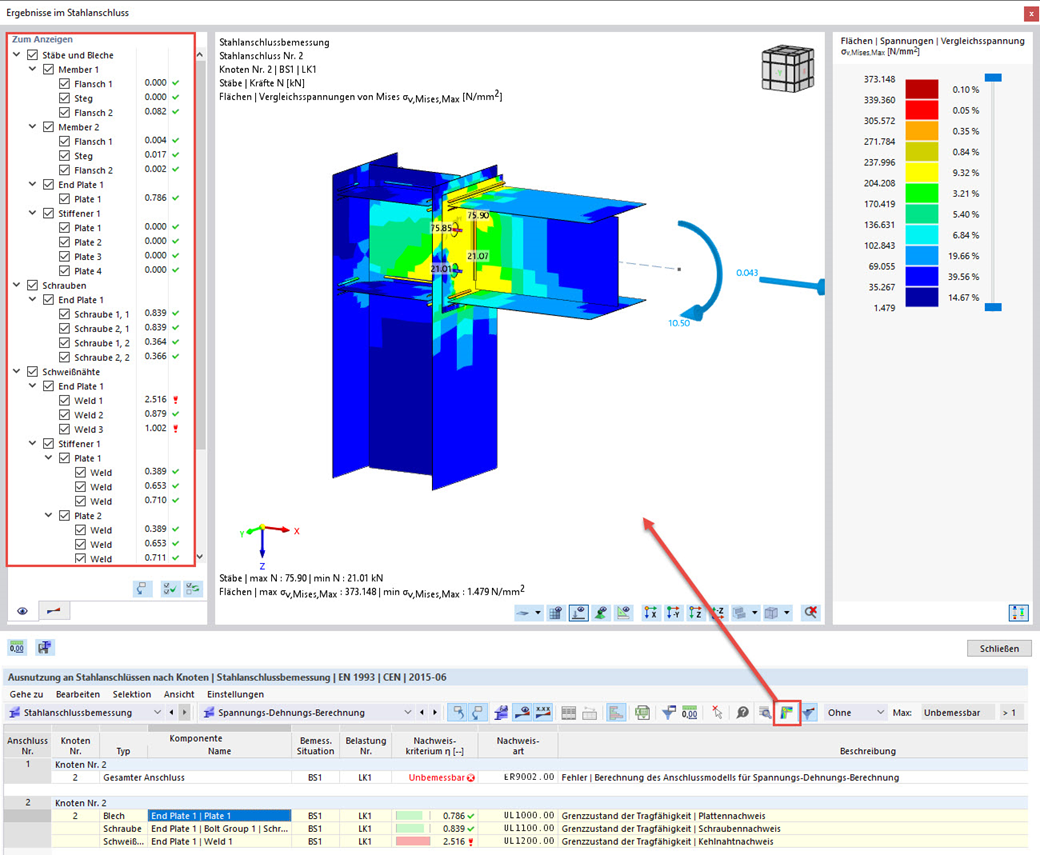

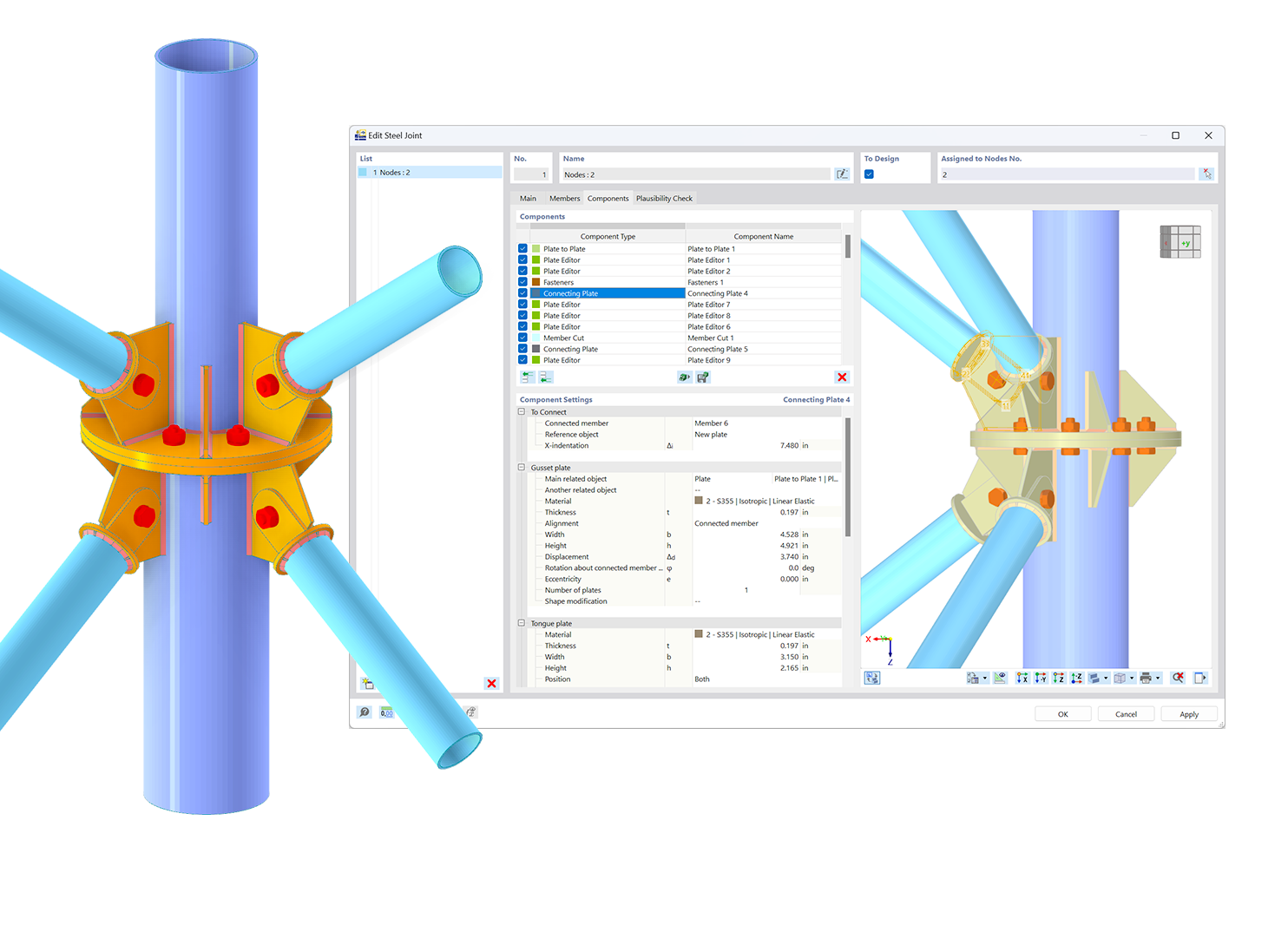

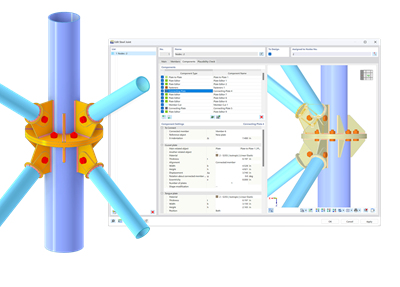

Стальные соединения | Результаты

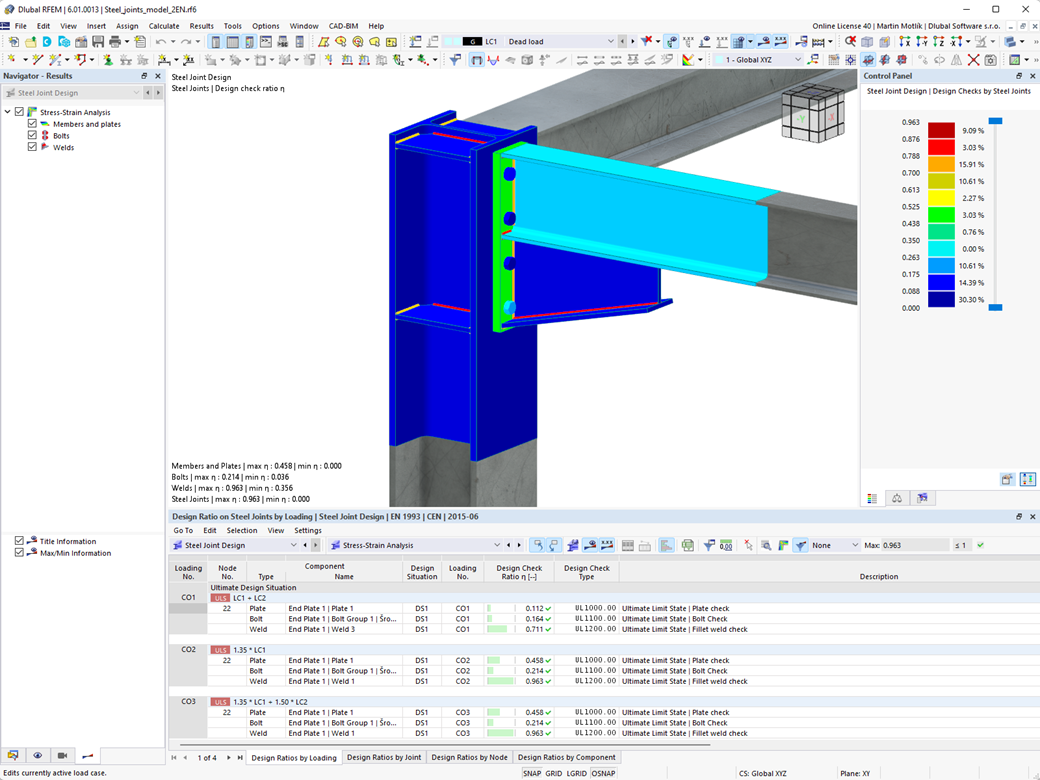

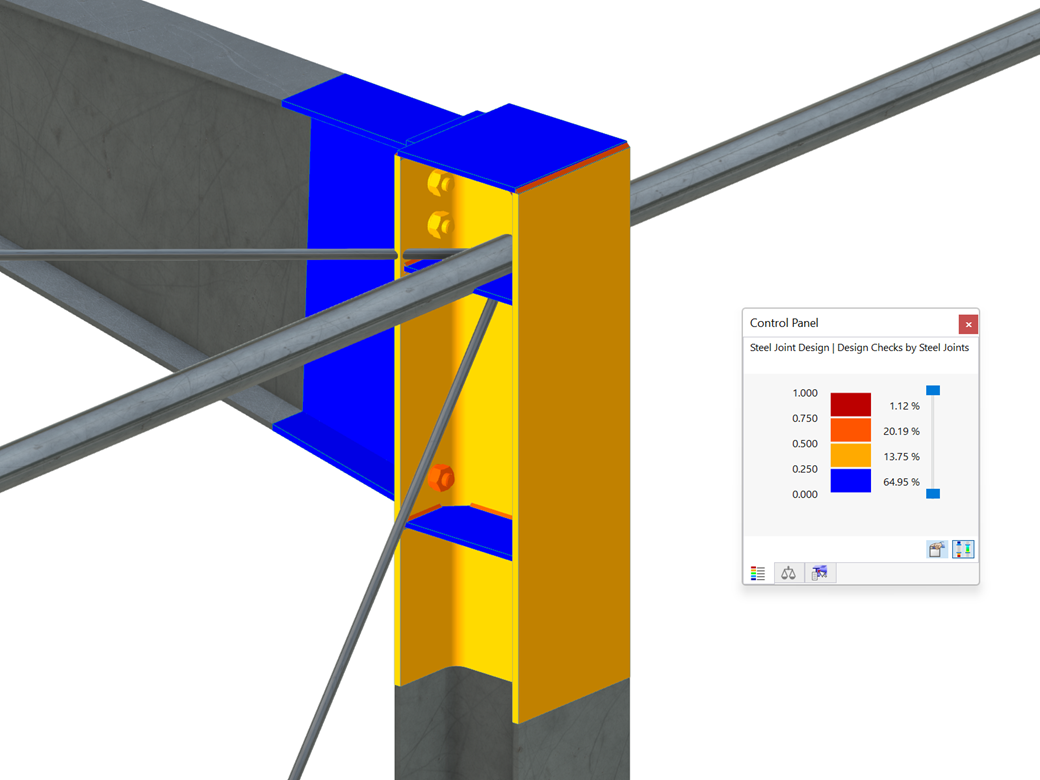

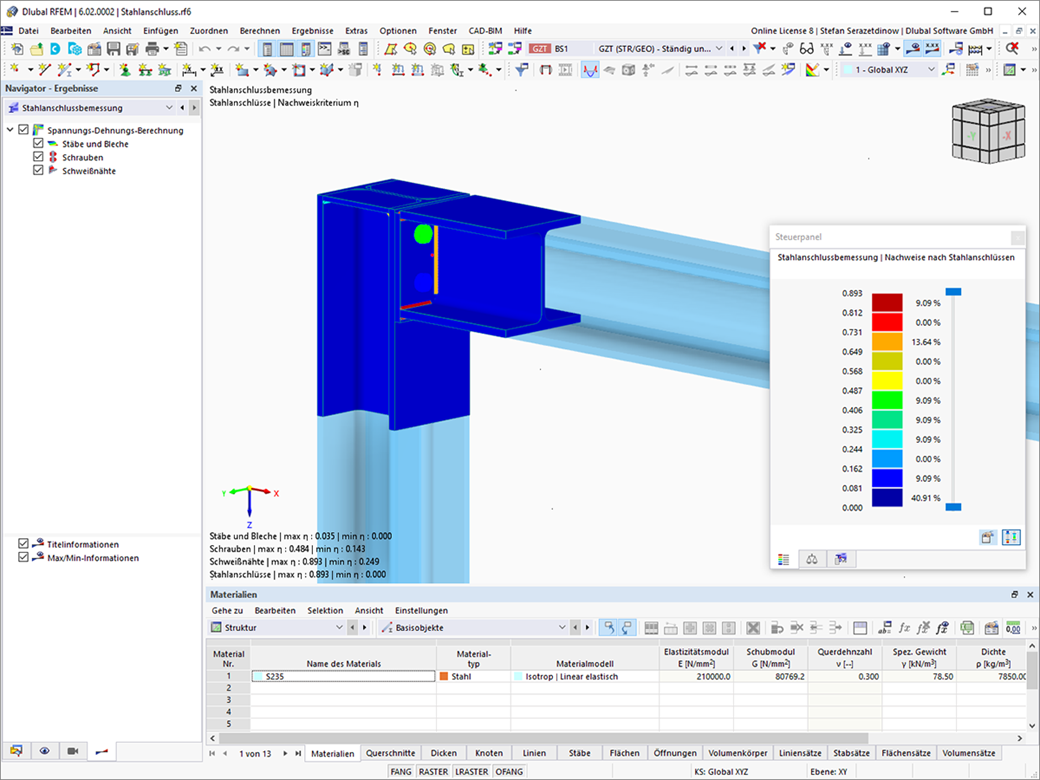

Вы можете изобразить все основные результаты на модели КЭ. В этом случае вы можете фильтровать результаты отдельно по соответствующим компонентам.

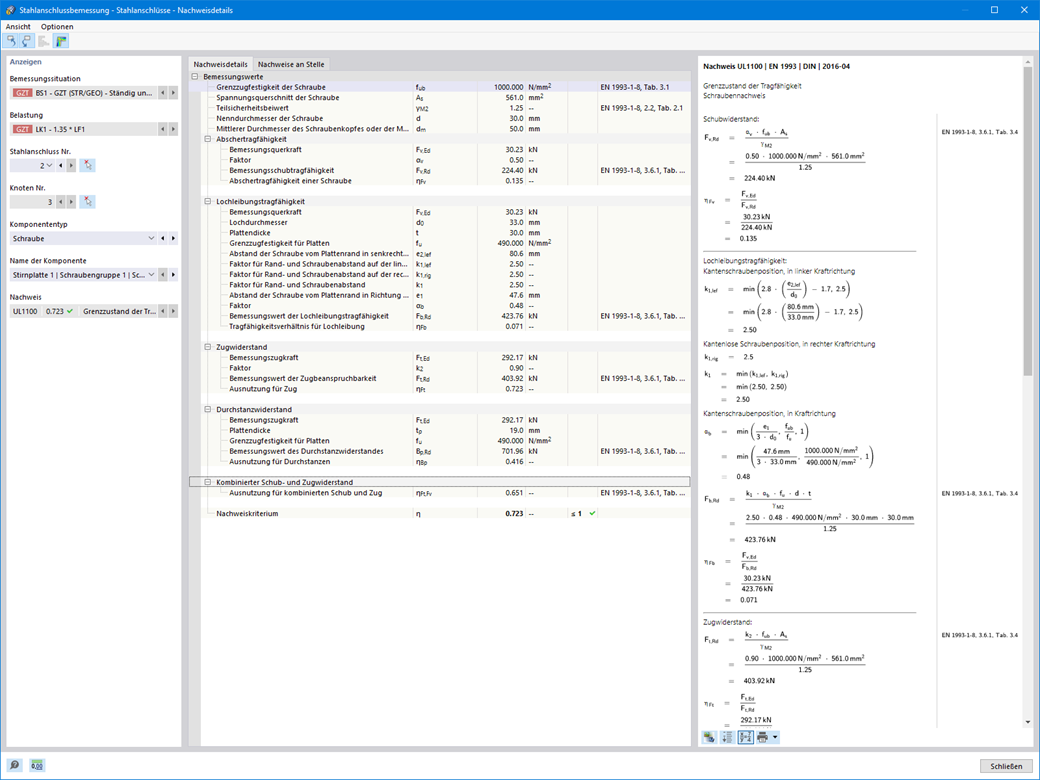

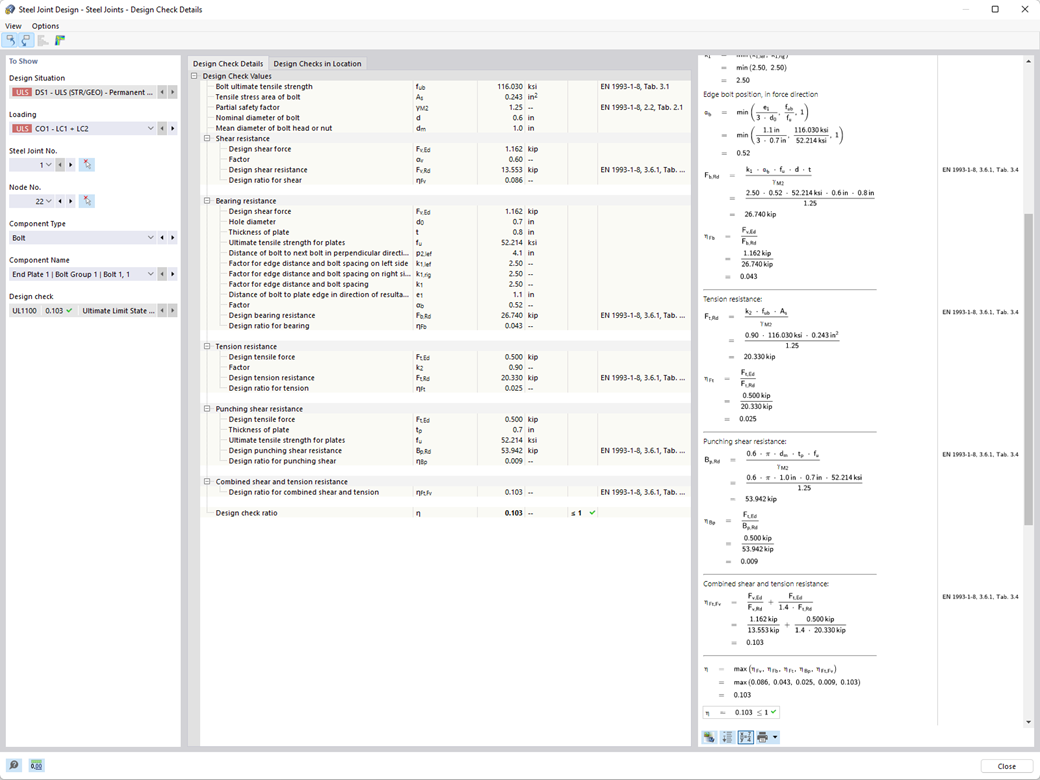

Кроме того, RFEM представляет все расчётные проверки в табличной форме, включая изображение используемых формул. При желании, вы можете перенести таблицы результатов в протокол результатов RFEM.

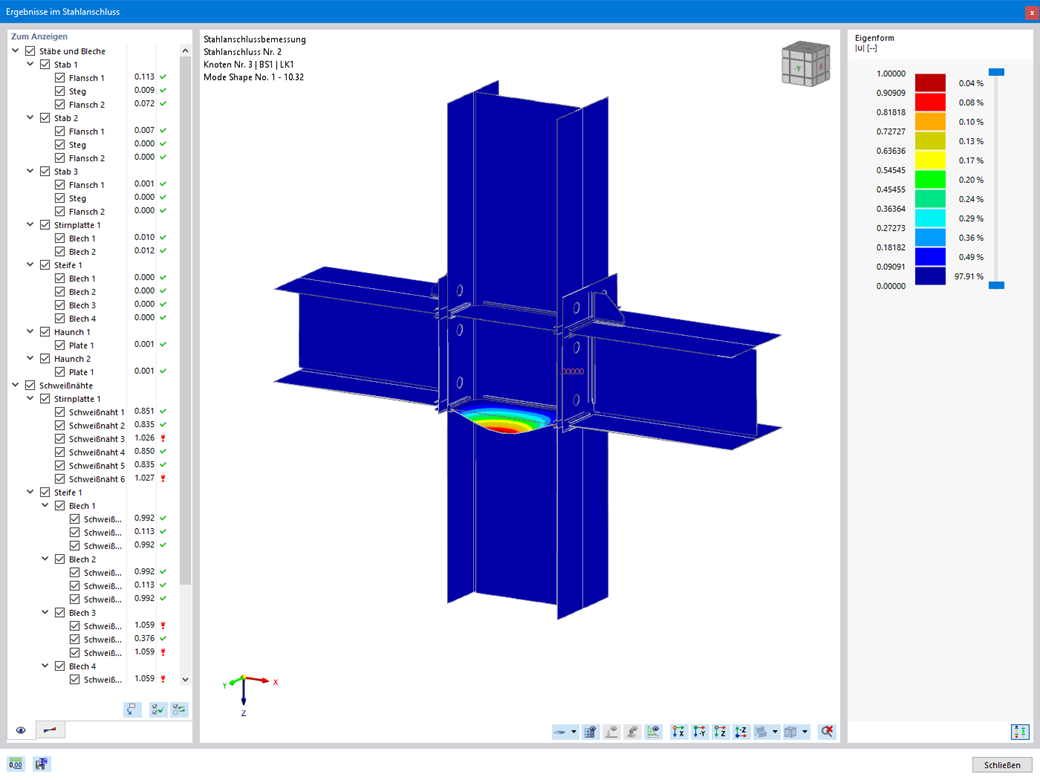

Стальные соединения | Расчет на устойчивость

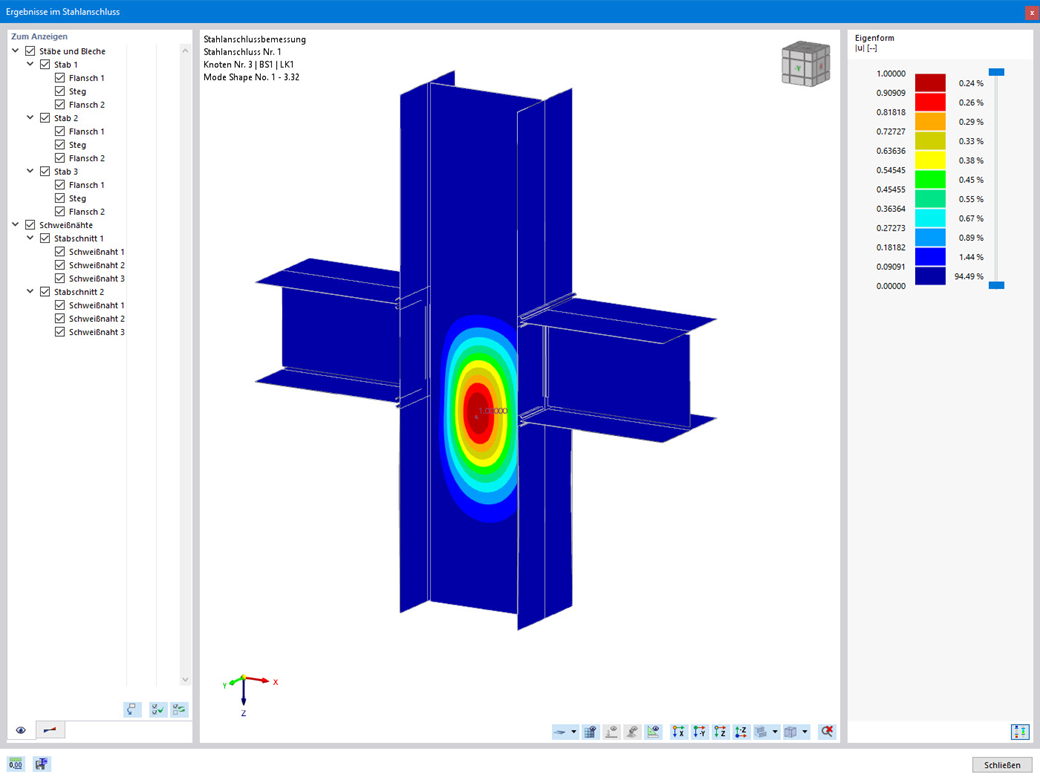

Для компонентов соединений можно проверить, возможно ли нарушение устойчивости стальных соединений. Dafür ist das Add-On Strukturstabilität erforderlich.

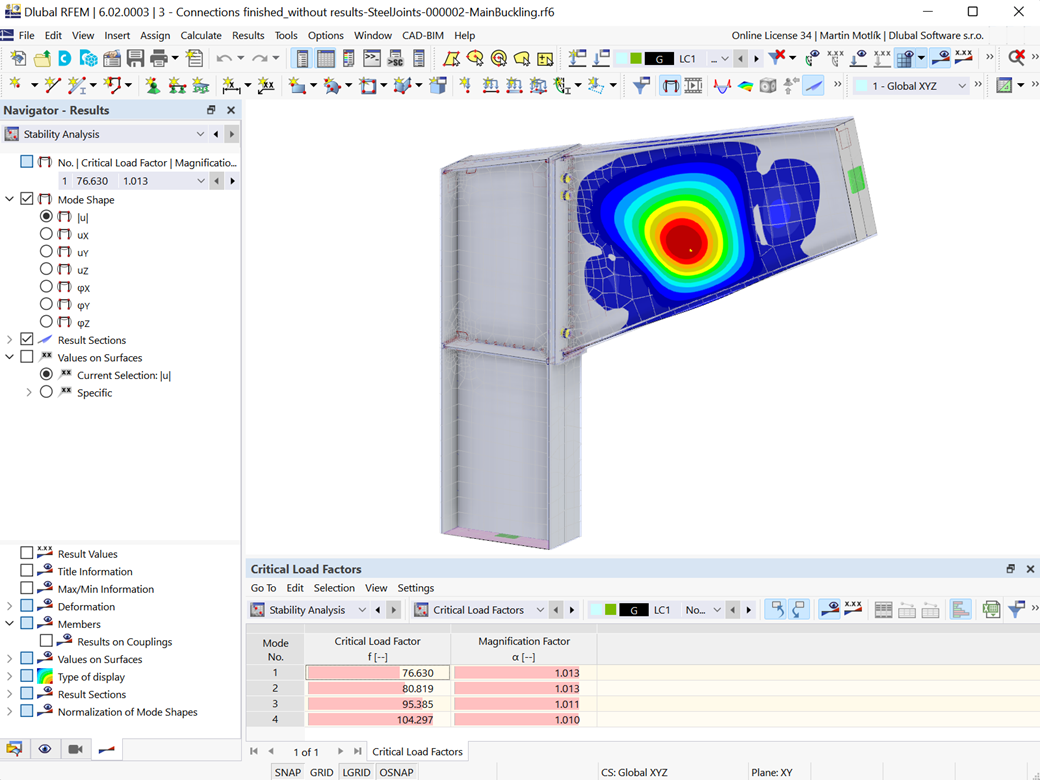

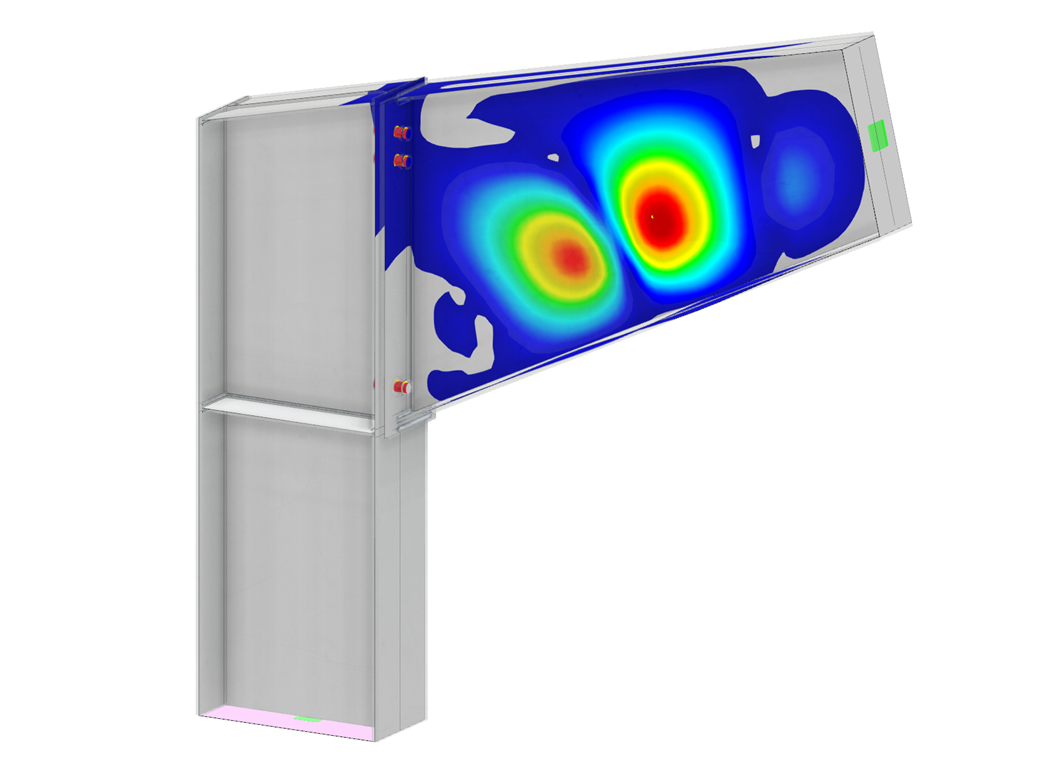

Dabei berechnen Sie für das Anschlussmodell den Verzweigungslastfaktor für alle untersuchten Lastkombinationen und die gewählte Anzahl an Eigenformen. Den kleinsten Verzweigungslastfaktor vergleichen Sie mit dem Grenzwert 15 aus der Norm EN 1993-1-1, Abschnitt 5. Zudem können Sie eine benutzerdefinierte Anpassung des Grenzwertes durchführen. Das Programm stellt Ihnen als Ergebnis der Stabilitätsanalyse die zugehörigen Eigenformen grafisch dar.
Für die Stabilitätsuntersuchung nutzt RFEM ein angepasstes Flächenmodell, um die lokalen Beulfiguren gezielt zu erkennen. Auch das Modell der Stabilitätsanalyse können Sie inklusive der Ergebnisse als eigene Modelldatei abspeichern und verwenden.

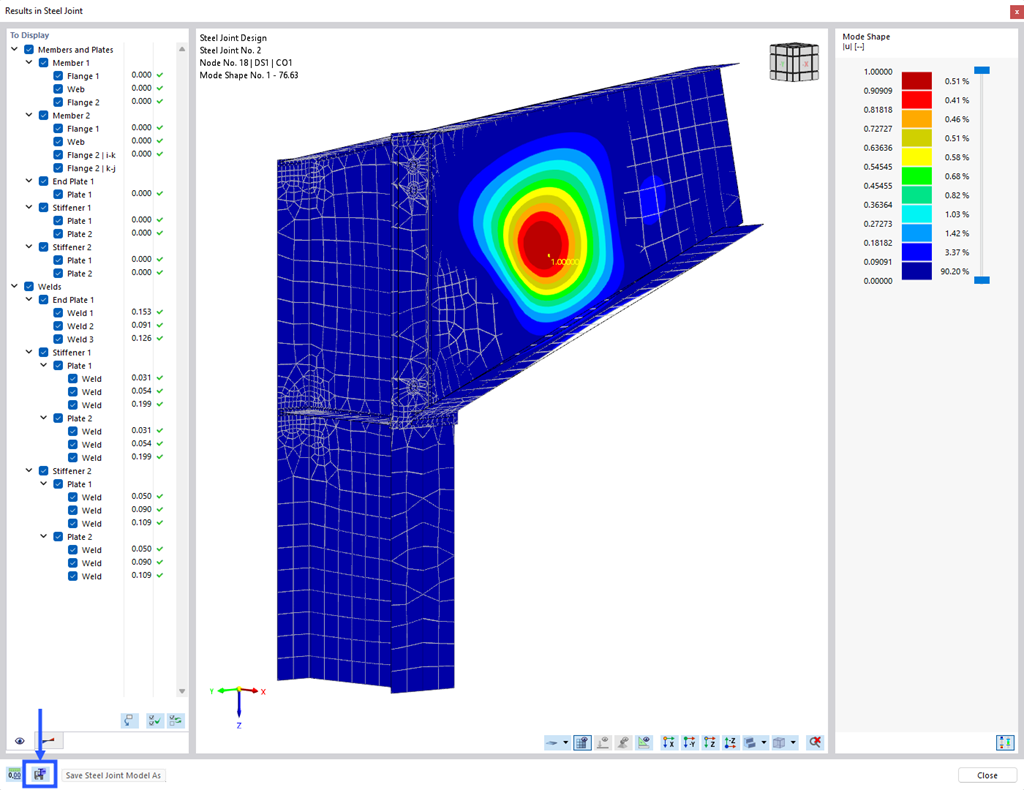

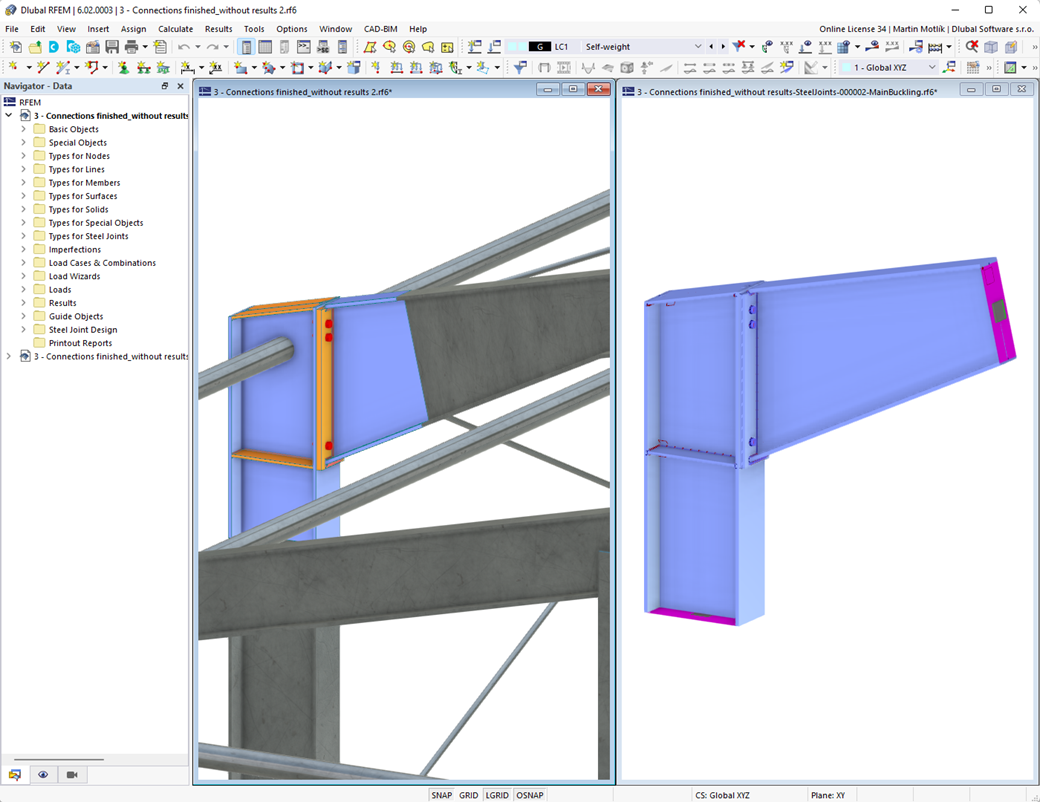

Сохранение модели с результатами | Стальные соединения
- Модель стального соединения и результаты могут быть сохранены в виде отдельного файла модели
- Результирующие напряжения и результаты расчета на устойчивость (потеря устойчивости соединения) могут быть отображены в отдельной модели
- В сохранённой модели можно запустить анимацию деформирования соединения,
- Компоненты соединения при сохранении преобразуются в поверхности и стержни

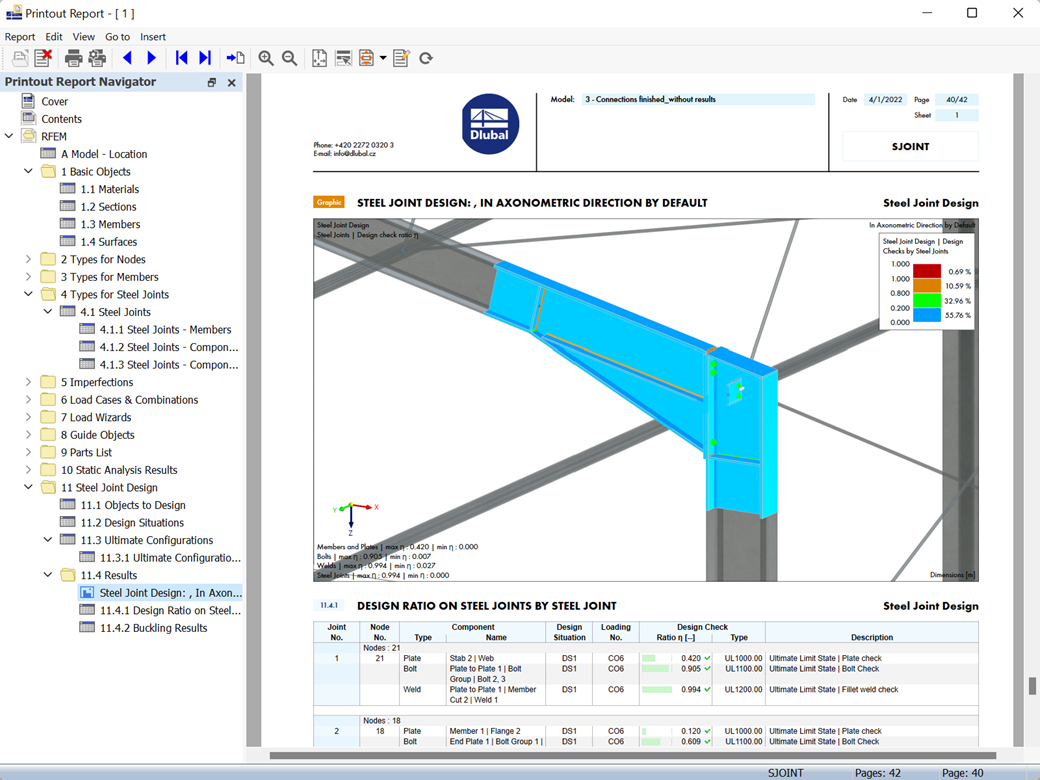

Протокол результатов | Стальные соединения
- Результаты расчета соединения можно занести в протокол результатов
- При создании нового протокола результатов выберите элементы, добавленные из аддона Стальные соединения.

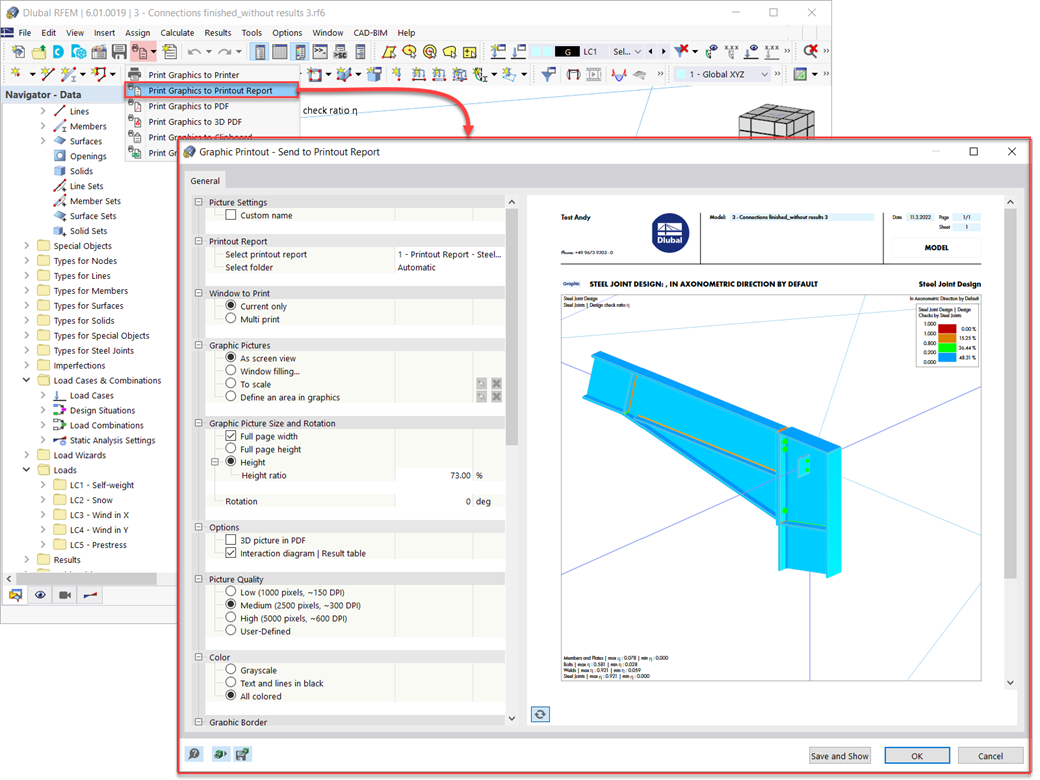

- Используйте инструмент 'Печать графики в протоколе результатов' для вставки графики с результатами соединения, включая панель управления, в протокол
- Протокол результатов содержит спецификации компонентов соединения, параметры расчёта, результаты и графику
