Покомпонентный метод конечных элементов (CBFEM)
  • CBМКЭ
  • Стальные соединения
  • Соединения

Покомпонентный метод конечных элементов (CBFEM)

Компонентный метод конечных элементов (CBFEM) - это метод, используемый для проектирования и расчета стальных соединений. В данном методе используются автоматизированные инструменты для определения характеристик соединений в стальных конструкциях. Приняв принципы, изложенные в EN 1993-1-8 и AISC 360, CBFEM гарантирует, что процесс расчета будет как точным, так и эффективным.

CBFEM легко интегрируется с RFEM 6, предлагая основное преимущество управления всеми вашими расчетами конструкций на одной унифицированной платформе.

Скачать иконку Скачать бесплатную пробную версию

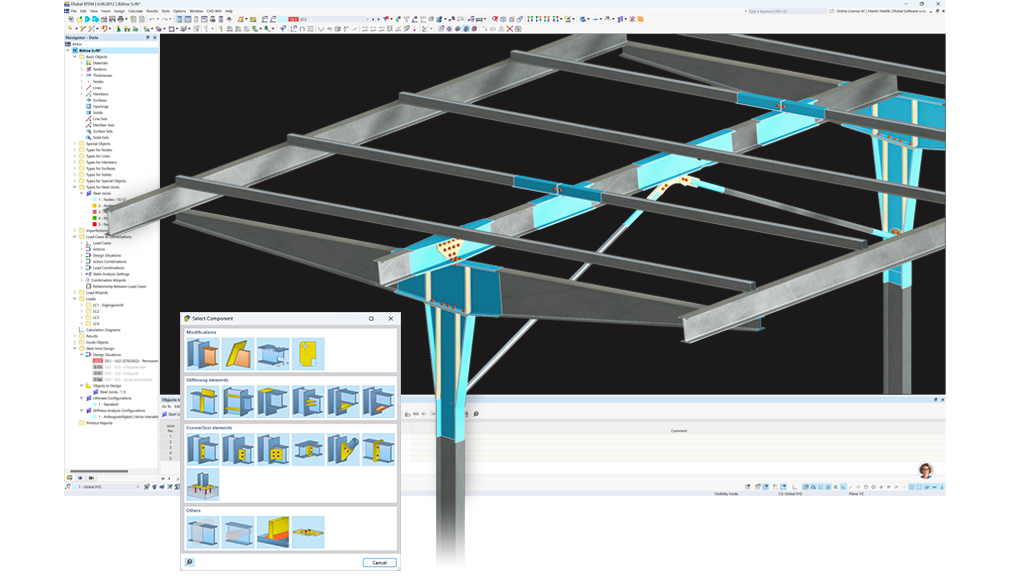

Стальные соединения | Слайдер CBFEM «всё-в-одном»
Subnavigation
01
Обзор
02
CBМКЭ
03
Характеристики
04
Результаты
05
Нормативы
06
Примеры

Компонентный метод конечных элементов

Компонентный метод конечных элементов (CBFEM) используется при расчете стальных соединений путем определения характеристик соединения на основе нелинейного поведения материала и несущей способности отдельных компонентов.

Данный подход позволяет точно оценить работу деформируемых соединений, что часто приводит к более экономичным расчетам по сравнению с жесткими или чисто шарнирными соединениями. В отличие от обычных методов, которые основаны на полуэмпирических формулах, CBFEM использует конечные элементы для представления и соединения компонентов, что позволяет точно определить жесткость и распределение сил.

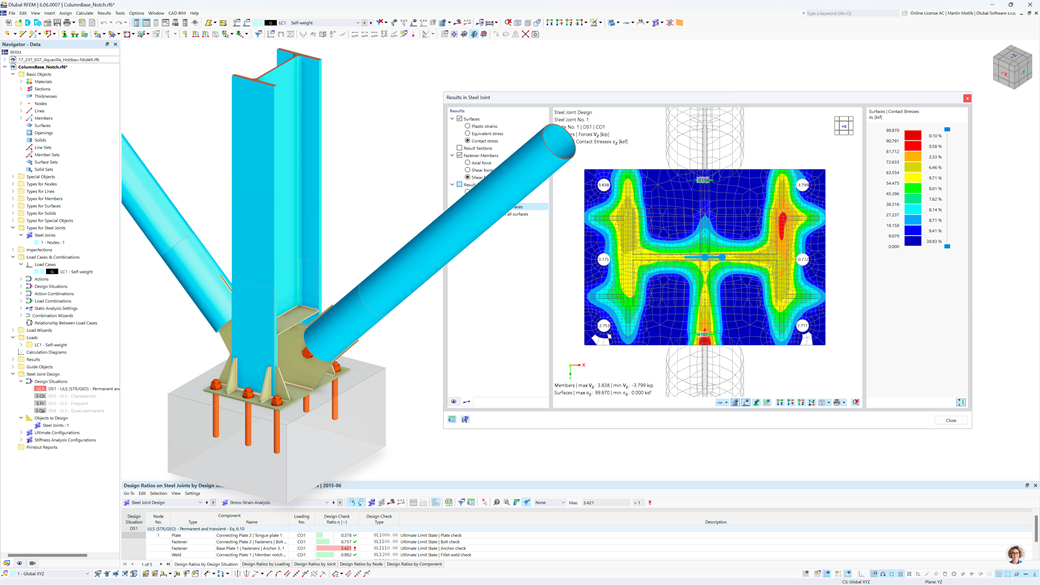

Соединение опорной плиты с анкерами, залитыми в бетон
Соединение опорной плиты с анкерами, залитыми в бетон | Результаты контактных напряжений в опорной плите

Точность и экономичность с CBFEM

CBFEM использует нелинейную работу материала для точной оценки свойств и работы стальных соединений при различных нагрузках. Данный подробный анализ позволяет более экономичные расчеты за счет точной оценки частично опорных и деформируемых соединений.

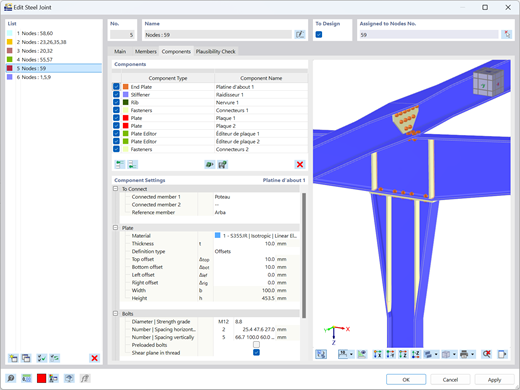

База данных компонентов

1. База данных компонентов

Постоянно расширяемая база данных предлагает шаблоны компонентов, которые можно легко применять и изменять.

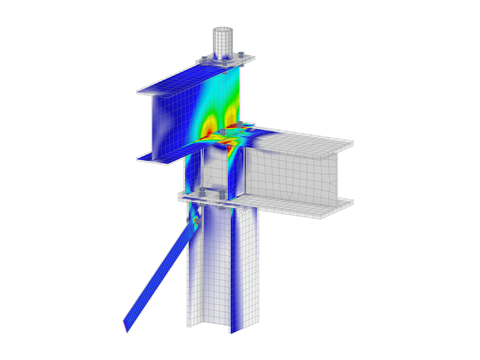

Модель 004975 | Соединение стальных двутавров

2. Расчётная модель CBFEM

Модель экспортируется вместе с переданными внутренними силами из общей модели конструкции.

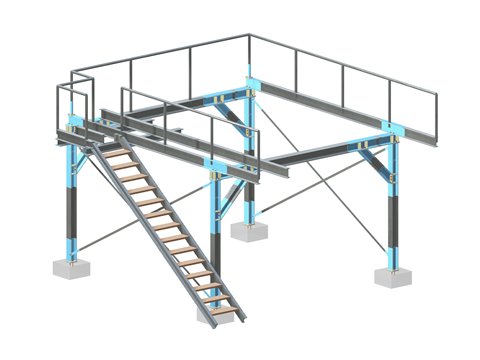

Стальная конструкция со стальными соединениями

3. Взаимодействие

Аддон Стальные соединения (использующий CBFEM) плавно связывает расчёт соединений с расчётом всей конструкции.

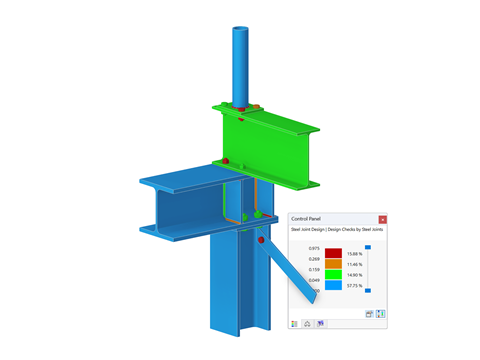

Результаты на компонентной модели

4. Результаты для компонентной модели

Жесткость соединения и точное распределение сил в отдельных основных компонентах затем определяются с помощью (нелинейного) анализа конечных элементов.

Протокол результатов CBFEM

5. Протокол результатов

Протокол результатов настраивает и отображает таблицы и результаты расчета стальных соединений с возможностями фильтрации данных и их организации с помощью графики в предварительном просмотре.

Функции и преимущества программы CBFEM

Оцените необыкновенную гибкость программы CBFEM, которая позволяет легко задать основные компоненты, их геометрию и свойства материалов. Он также предлагает широкие возможности для настройки условий контакта и соединения между компонентами и легко вмещает сложные расчеты соединений, что делает его идеальным для соединений со сложной геометрией.

Модуль CBFEM не накладывает ограничений на условия нагружения соединений, так как распределение внутренних сил рассчитывается на основе подробной модели КЭ. Это позволяет получить всестороннее представление о механизмах выхода из работы путем анализа деформаций, сил, напряжений и напряжений в сечении.

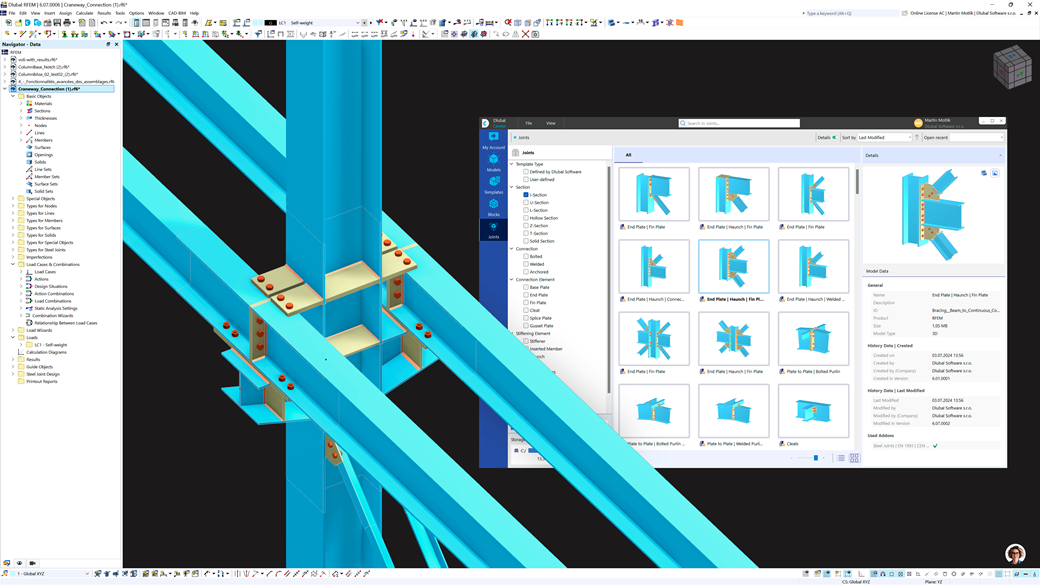

База данных стальных соединений | CBМКЭ
В Центре Dlubal имеется обширная база данных соединений, доступных для аддона Стальные соединения

Комплексное решение с помощью метода CBFEM

Стальные соединения | CBFEM «всё-в-одном»

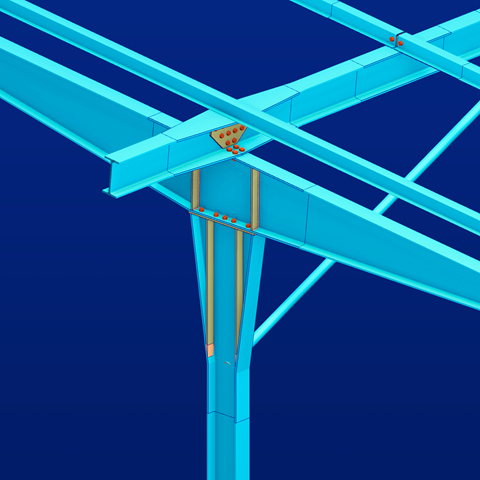

Геометрия с нагрузками, переданными от конструкции

Стальные соединения | CBFEM «всё в одном» 2

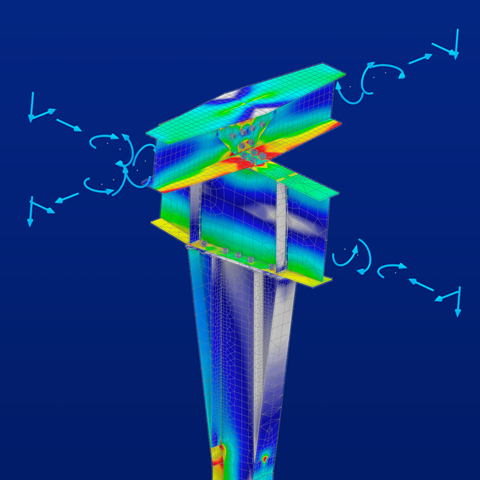

Результаты напряжений в модели КЭ

Стальные соединения | CBFEM «всё в одном» 3

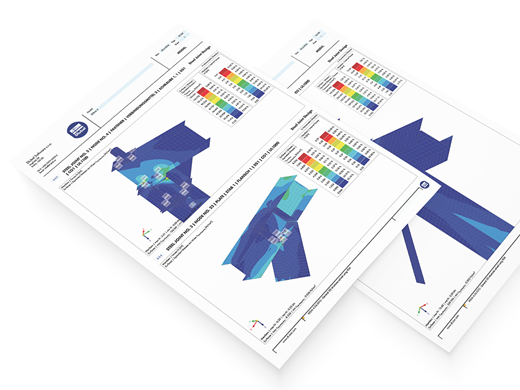

Протокол результатов

Откройте для себя основные преимущества CBFEM

Узнайте о преимуществах, которые делают CBFEM предпочтительным выбором для инженеров и проектировщиков.

Расширьте свои расчёты с помощью CBFEM - Купите стальные соединения в RFEM 6!

В интернет-магазин
  • CBFEM интегрируется в качестве аддона для RFEM 6, что обеспечивает значительное преимущество наличия всех ваших конструкций в одном месте
  • Проверяет соответствие несущей способности нормативам EN 1993-1-8 и AISC 360
  • Точно определяет свойства соединения с использованием нелинейных жесткостей и несущей способности
  • Большая гибкость при задании основных компонентов
  • Повышенная гибкость при задании условий контакта и соединения между основными компонентами
  • Более подробное представление о механизмах выхода из работы благодаря подробному анализу деформаций, сил и напряжений
