Méthode des éléments finis des composants (CBFEM)

CBFEM
Assemblages acier
Assemblages

Méthode des éléments finis des composants (CBFEM)

La méthode des éléments finis des composants (CBFEM) est une technique utilisée pour la vérification et le calcul des assemblages en acier. Cette méthode utilise des outils assistés par ordinateur pour déterminer les propriétés des assemblages dans les structures en acier. En adoptant les principes décrits dans l'EN 1993-1-8 et l'AISC 360, CBFEM garantit un processus de vérification à la fois précis et efficace.

CBFEM s'intègre parfaitement à RFEM 6, offrant l'avantage majeur de gérer toutes vos vérifications de structure dans une seule et même plate-forme.

Télécharger la version d'essai gratuite

Assemblages acier | Curseur tout-en-un CBFEM

Subnavigation

Méthode des éléments finis basée sur les composants

La méthode des éléments finis basée sur les composants (CBFEM) est utilisée pour la conception des assemblages en acier en déterminant les propriétés de connexion à partir du comportement non-linéaire des matériaux et des capacités portantes des composants individuels.

Cette approche estime précisément le comportement des connexions déformables, ce qui conduit souvent à des concepts plus économiques par rapport aux connexions rigides ou articulées. Contrairement aux méthodes conventionnelles qui s'appuient sur des formules semi-empiriques, la CBFEM utilise des éléments finis pour représenter et connecter des composants, permettant une détermination précise de la raideur et de la distribution des forces.

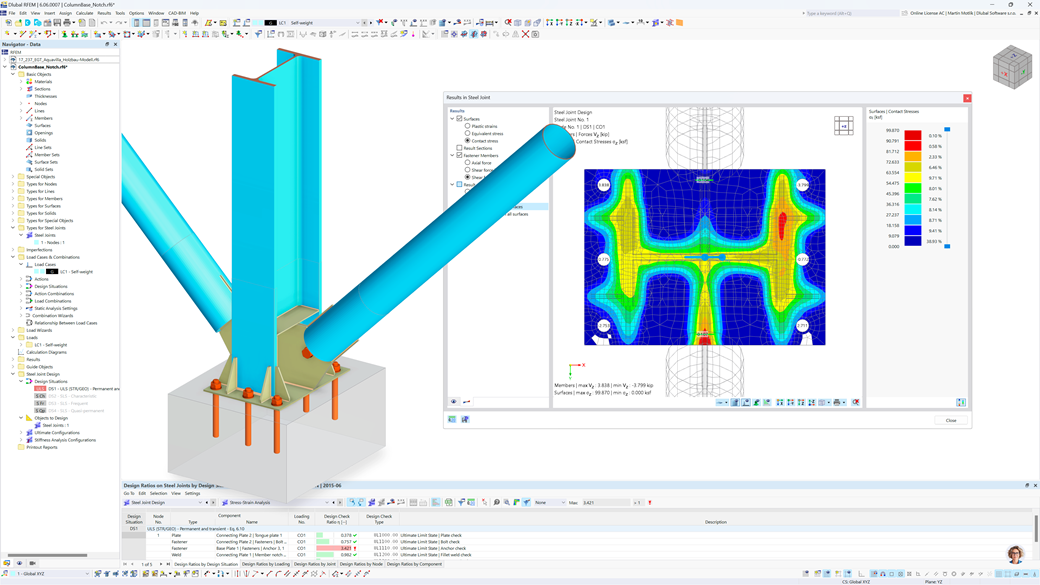

Connexion de plaque d’assise avec ancrages coulés | Résultats des contraintes de contact dans la plaque d’assise

Précision et Rentabilité avec CBFEM

CBFEM utilise le comportement non linéaire des matériaux pour évaluer avec précision les propriétés et la performance des assemblages en acier sous différentes charges. Cette analyse détaillée permet des conceptions plus économiques en évaluant précisément les assemblages partiellement portants et déformables.

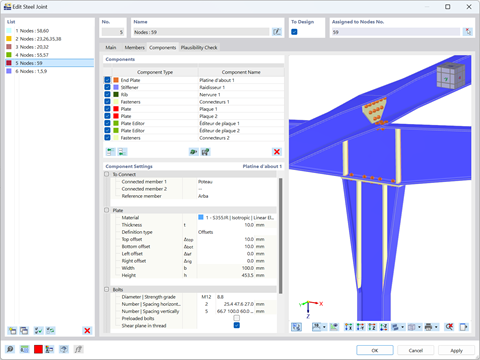

1. Bibliothèque de composants

Une bibliothèque en constante évolution fournit des modèles de composants facilement appliqués et modifiés.

Modèle 004975 | Poutres en I d'assemblage en acier

2. Modèle d'analyse CBFEM

Le modèle est exporté avec les efforts internes transférés du modèle global de structure.

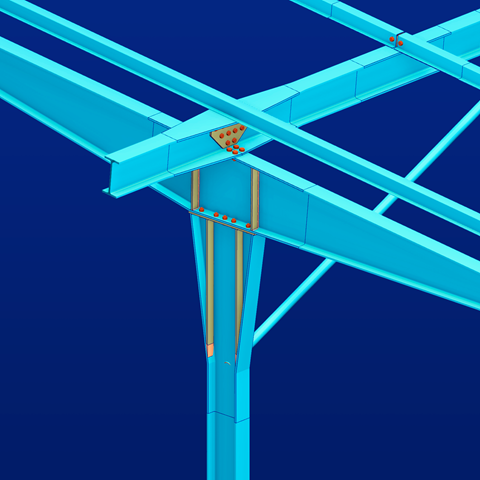

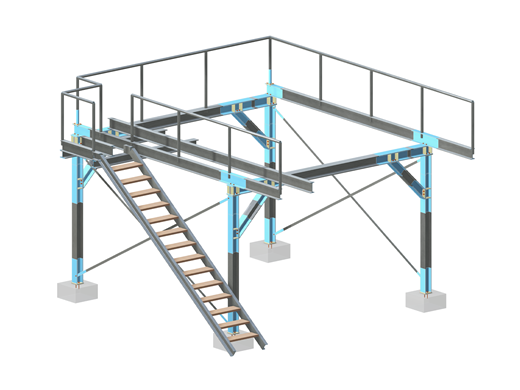

Structure métallique avec assemblages acier

3 Interaction

Le module complémentaire Assemblages acier (à l'aide de CBFEM) relie la vérification de l'assemblage à l'analyse structurale sur l'ensemble de la structure.

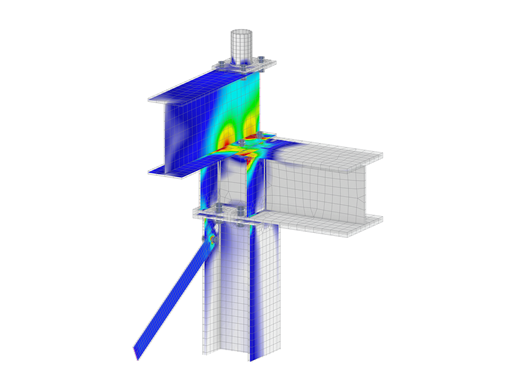

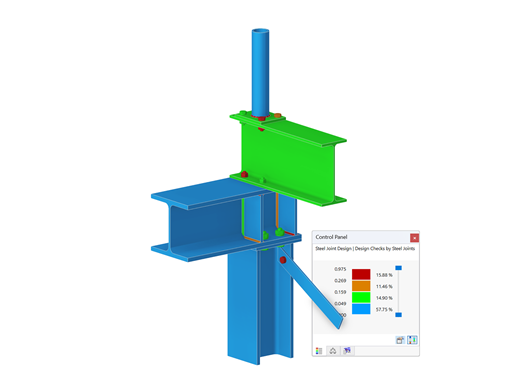

4 Résultats sur le modèle de composant

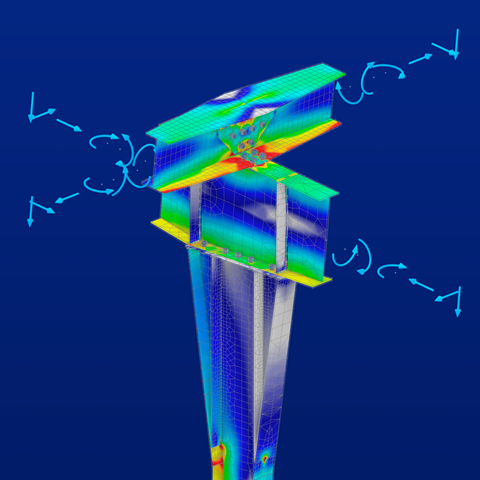

La rigidité de l’assemblage ainsi que la distribution exacte des efforts dans les différents composants de base sont ensuite obtenues par l’analyse aux éléments finis (non linéaire).

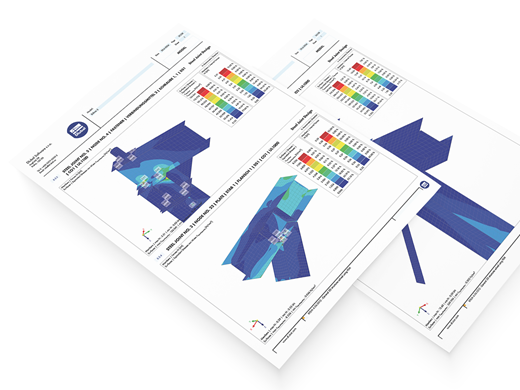

5. rapport d'impression

Le Rapport d'impression vous permet de personnaliser et d'afficher les tableaux de vérification et les résultats d'analyse des assemblages acier. Use filters and check boxes to select data, and arrange it with graphics and text in the print preview.

Caractéristiques et avantages de la CBFEM

Profitez d'une flexibilité inégalée avec la CBFEM, elle vous permet de définir facilement les composants de base, leur géométrie et leurs propriétés matérielles. Elle offre également une adaptabilité étendue pour définir les conditions de contact et de couplage entre les composants, et s’adapte parfaitement aux concepts d’assemblages complexes, ce qui le rend idéal pour les géométries d’assemblage complexes.

La CBFEM ne limite pas les conditions de charge pour les assemblages, car la distribution des efforts internes est calculée à partir d’un modèle EF détaillé. Cela permet de comprendre de manière exhaustive les mécanismes de rupture en analysant les déformations, les forces, les contraintes et les déformations dans tout l’assemblage.

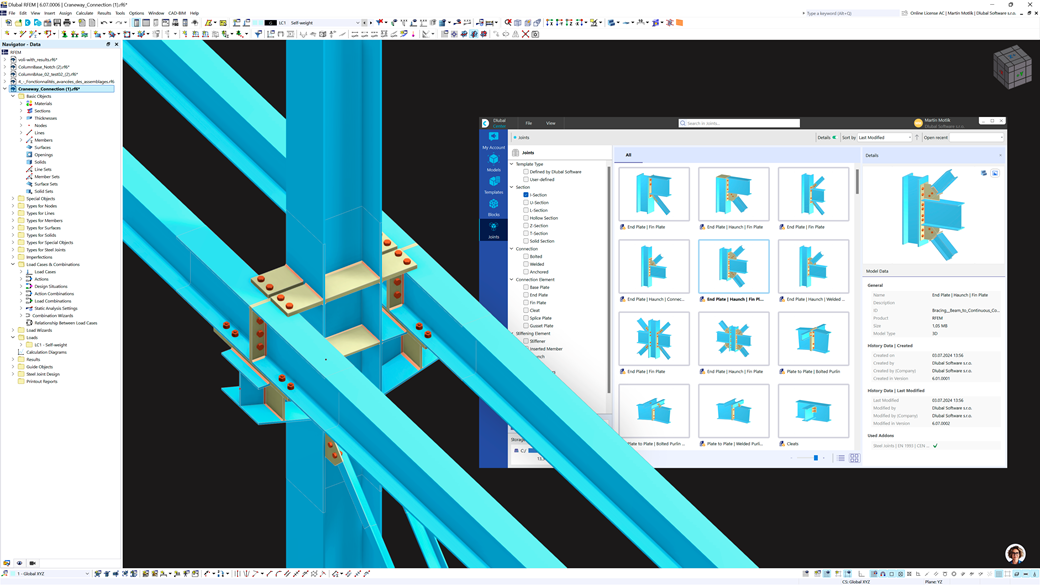

Dans le Dlubal Center, une bibliothèque étendue d’assemblages est disponible pour le module complémentaire Assemblages acier.

Découvrez les avantages clés de CBFEM

Découvrez les avantages qui font de CBFEM le choix de prédilection des ingénieurs et des concepteurs.

Améliorez vos calculs avec CBFEM - Achetez les assemblages acier dans RFEM 6 !

Vers la boutique en ligne

CBFEM s'intègre comme un module complémentaire de RFEM 6, offrant ainsi l'avantage considérable d'avoir toutes vos structures au même endroit
Vérification des capacités de charge par rapport aux normes telles que l'EN 1993-1-8 et l'AISC 360
Détermine avec précision les propriétés d'assemblage à l'aide de rigidités non-linéaires et de capacités de charge

Plus grande flexibilité dans la définition des composants de base
Une adaptabilité accrue lors de la définition des conditions de contact et de couplage entre les composants de base
Informations approfondies sur les mécanismes de rupture grâce à l'analyse détaillée des déformations, des efforts et des contraintes
