Metoda konečných prvků na základě komponent (CBFEM)
  • CBFEM
  • Ocelové přípoje
  • Spoje

Metoda konečných prvků na základě komponent (CBFEM)

Metoda konečných prvků na základě komponent (CBFEM) je výpočetní metoda, která se používá pro posouzení ocelových přípojů. Tato metoda využívá počítačem podporované nástroje pro stanovení vlastností spojů v ocelových konstrukcích. Implementací zásad uvedených v normě EN 1993‑1‑8 a AISC 360 zajišťuje CBFEM přesnost a efektivitu procesu navrhování.

CBFEM lze hladce integrovat do programu RFEM 6, přičemž hlavní výhodou je možnost spravovat všechna vaše statická posouzení můžete na jedné společné platformě.

Ikona pro stažení Stáhnout zkušební verzi zdarma
Ocelové přípoje | CBFEM All-in-One Slider
Subnavigation
01
Anotace
02
CBFEM
03
Základní funkce
04
Výsledky
05
Normy
06
Příklady

Metoda konečných prvků na základě komponent

Metoda konečných prvků na základě komponent (CBFEM) se používá pro posouzení ocelových přípojů stanovením vlastností spoje na principu nelineárního chování materiálu a únosností jednotlivých komponent.

Tento přístup přesně odhaduje chování deformovatelných spojů, což často vede k hospodárnějším návrhům ve srovnání s tuhými nebo čistě kloubovými spoji. Na rozdíl od běžných metod, které se opírají o semi-empirické vzorce, CBFEM používá pro znázornění a spojování komponent konečné prvky, což umožňuje přesné stanovení tuhosti a rozložení sil.

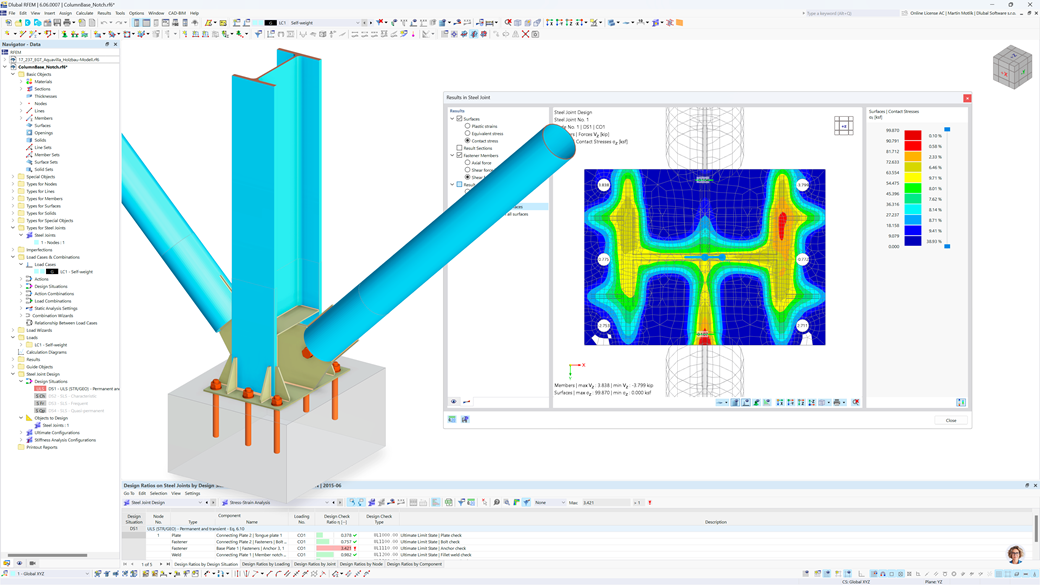

Připojení základové desky se zabetonovanými kotvami
Připojení základové desky se zabetonovanými kotvami | Výsledky kontaktních napětí v základové desce

Přesnost a hospodárnost s CBFEM

CBFEM používá nelineární chování materiálu pro přesné posouzení vlastností a chování ocelových přípojů při různých zatíženích. Tato podorbná analýza umožňuje hospodárnější posouzení díky přesnému vyhodnocení částečně nosných a deformovatelných spojů.

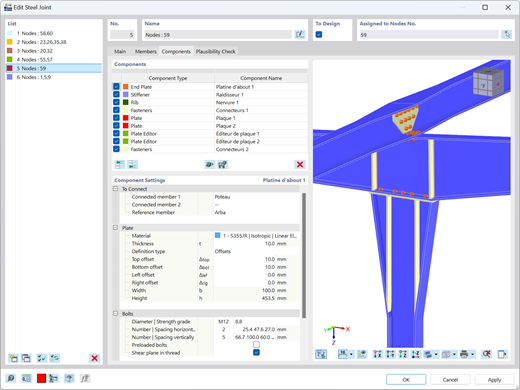

Databáze komponent

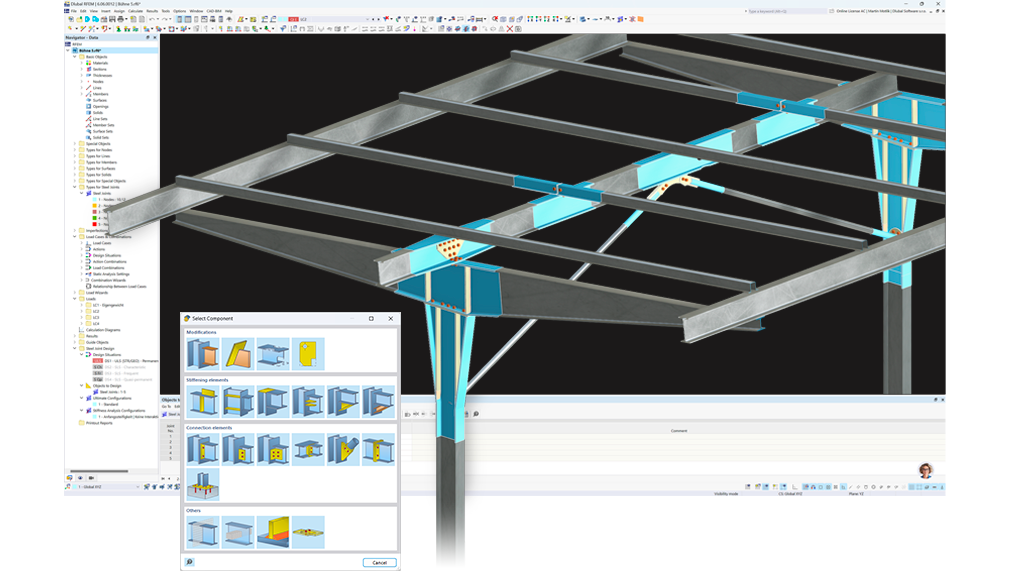

1. Databáze komponent

Neustále se rozšiřující databáze obsahuje šablony komponent, které lze snadno používat a upravovat.

Model 004975 | Ocelový přípoj I-nosníky

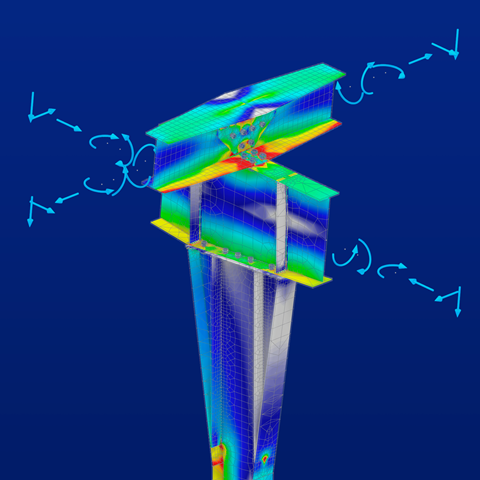

2. CBFEM analytický model

Model se exportuje spolu s přenesenými vnitřními silami z globálního modelu konstrukce.

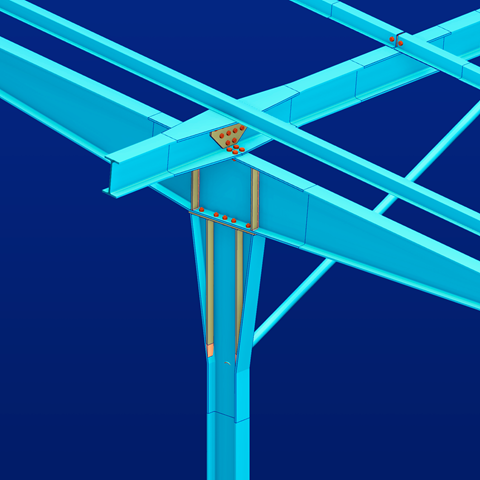

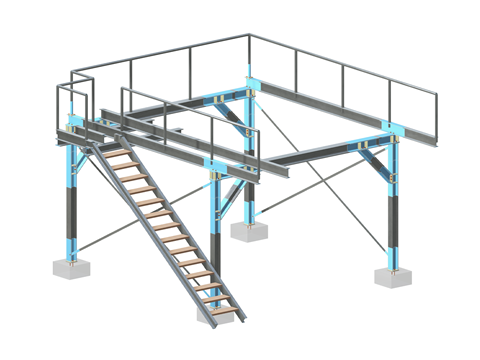

Ocelová konstrukce s ocelovými přípoji

3. Interakce

Addon Ocelové přípoje (pomocí CBFEM) hladce propojuje posouzení přípoje se statickým výpočtem celé konstrukce.

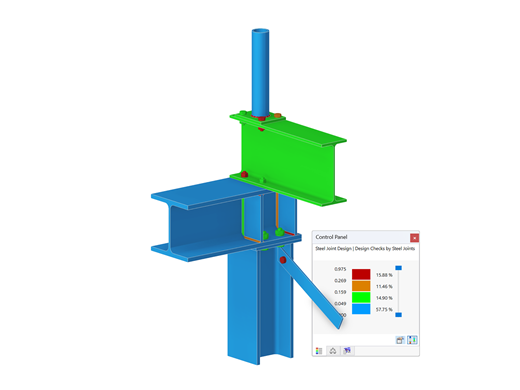

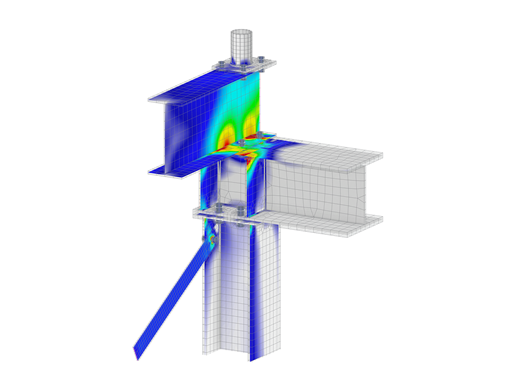

Výsledky na modelu komponent

4. Výsledky na komponentovém modelu

Tuhost spoje a přesný průběh sil v jednotlivých základních prvcích se pak stanoví pomocí (nelineární) analýzy metodou konečných prvků.

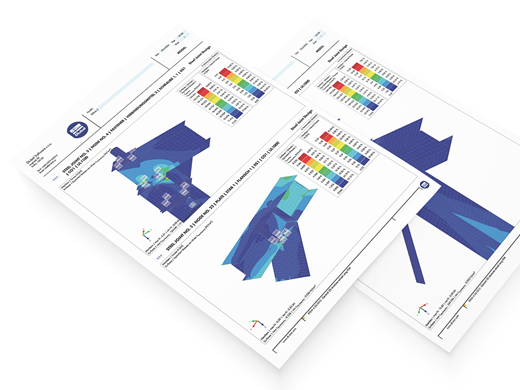

Tiskový protokol CBFEM

5. Výstupní protokol

Tiskový protokol umožňuje uživatelsky zobrazit tabulky a výsledky posouzení ocelových přípojů s možností filtrování a grafického uspořádání v náhledu.

Funkce a výhody CBFEM

Zažijte jedinečnou flexibilitu s CBFEM, která vám umožní snadno definovat základní komponenty, jejich geometrii a materiálové vlastnosti. Nabízí také rozsáhlou adaptabilitu pro definování kontaktních a vazebních podmínek mezi komponentami a bezproblémově se přizpůsobuje složitým návrhům spojů, takže je ideální pro komplexní geometrie spojů.

CBFEM nepředstavuje žádná omezení pro zatěžovací podmínky pro spoje, protože průběh vnitřních sil se počítá z podrobného konečně-prvkového modelu. To umožňuje porozumět mechanismům selhání pomocí analýzy deformací, sil, napětí a přetvoření v celém spoji.

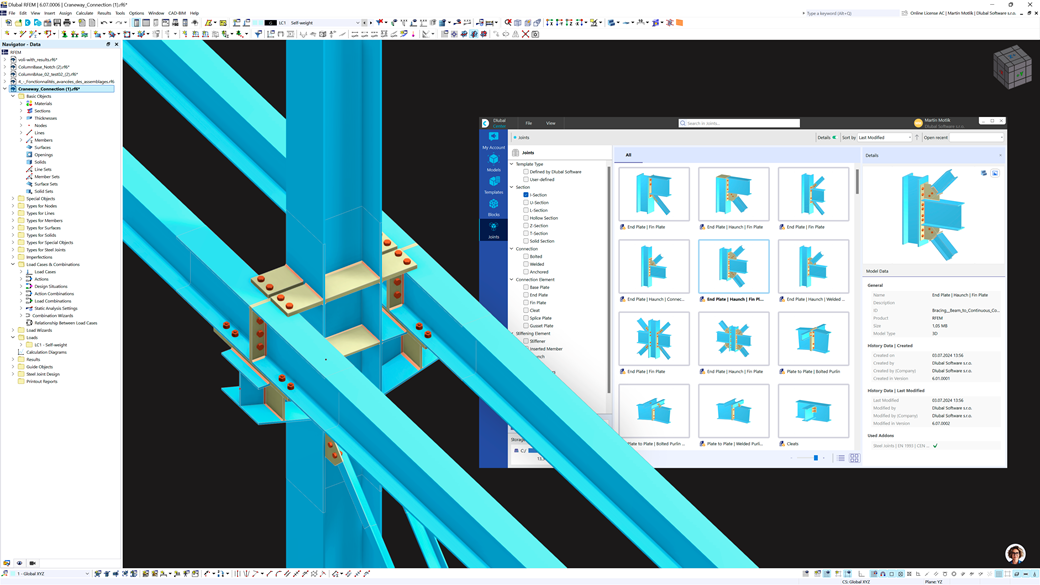

Databáze ocelových přípojů | CBFEM
V Dlubal centru je k dispozici rozsáhlá databáze přípojů pro addon Ocelové přípoje

Řešení vše v jednom pomocí metody CBFEM

Ocelové přípoje | CBFEM vše v jednom

Geometrie se zatížením z konstrukce

Ocelové přípoje | CBFEM All-in-One 2

Výsledky napětí na konečně-prvkovém modelu

Ocelové přípoje | CBFEM All-in-One 3

Výstupní protokol

Objevte hlavní výhody CBFEM

Objevte výhody, které činí z programu CBFEM první volbu pro inženýry a projektanty.

Vylepšete své výpočty pomocí programu CBFEM – kupte si Ocelové přípoje pro RFEM 6!

Přejít do e-shopu
  • CBFEM lze integrovat jako addon do programu RFEM 6, což přináší značnou výhodu, že máte všechny své konstrukce na jednom místě
  • Ověřuje únosnosti podle norem jako EN 1993-1-8 a AISC 360
  • Přesně stanoví vlastnosti spoje pomocí nelineárních tuhostí a únosností
  • Větší flexibilita při zadávání základních komponent
  • Lepší adaptabilita při definování kontaktních a vazebních podmínek mezi základními komponentami
  • Podrobná analýza deformací, sil a napětí vám poskytne hlubší pohled na mechanismy selhání
