Funkce addonu Ocelové přípoje
Celkový počet: 22
_(1).png?mw=1024&hash=d0ff79e0e11dd59db70821050fffb969523e3261)
Funkce ve zkratce
- Automatické generování modelů pro analýzu KP: Addon automaticky vytvoří na pozadí model ocelového přípoje (KP).
- Zohlednění všech vnitřních sil: Výpočet a posouzení zahrnují všechny vnitřní síly (N, Vy, Vz, My, Mz, MT) a neomezují se pouze na rovinná zatížení.
- Automatický přenos zatížení: Všechny kombinace zatížení se automaticky přenesou do modelu přípoje. Zatížení se přenášejí přímo z programu RFEM, takže není nutné ruční zadávání.
- Efektivní modelování: Addon šetří čas při modelování složitých přípojových situací. Vytvořený model lze také uložit a dále použít pro vlastní detailní analýzu.
- Rozšiřitelná databáze: K dispozici je rozsáhlá a rozšiřitelná databáze s předdefinovanými šablonami ocelových přípojů.
- Široká použitelnost: Addon je vhodný pro spoje libovolných typů a tvarů, kompatibilní s téměř všemi válcovanými, svařovanými, složenými a tenkostěnnými průřezy.

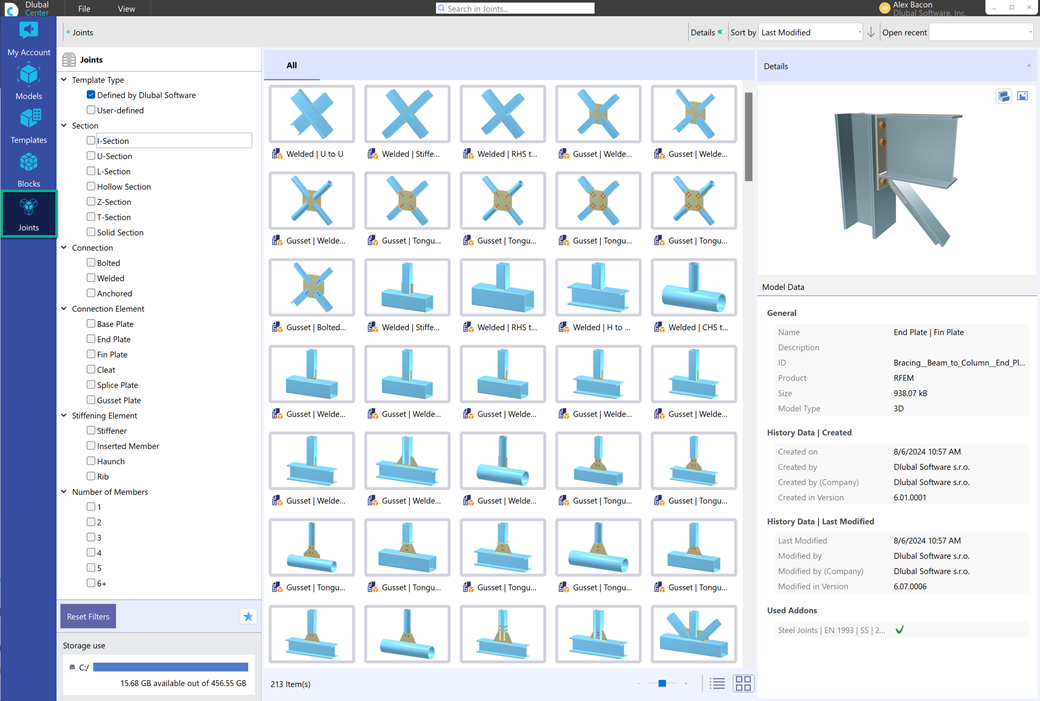

Databáze spojů v Dlubal centru
V Dlubal centru máte k dispozici rozsáhlou databázi s přípoji pro addon Ocelové přípoje.
Tuto databázi můžete otevřít přímo z tohoto addonu a přiřadit předdefinované přípoje příslušným uzlům. Navíc máte možnost uložit do databáze v Dlubal centru vámi definované přípoje.

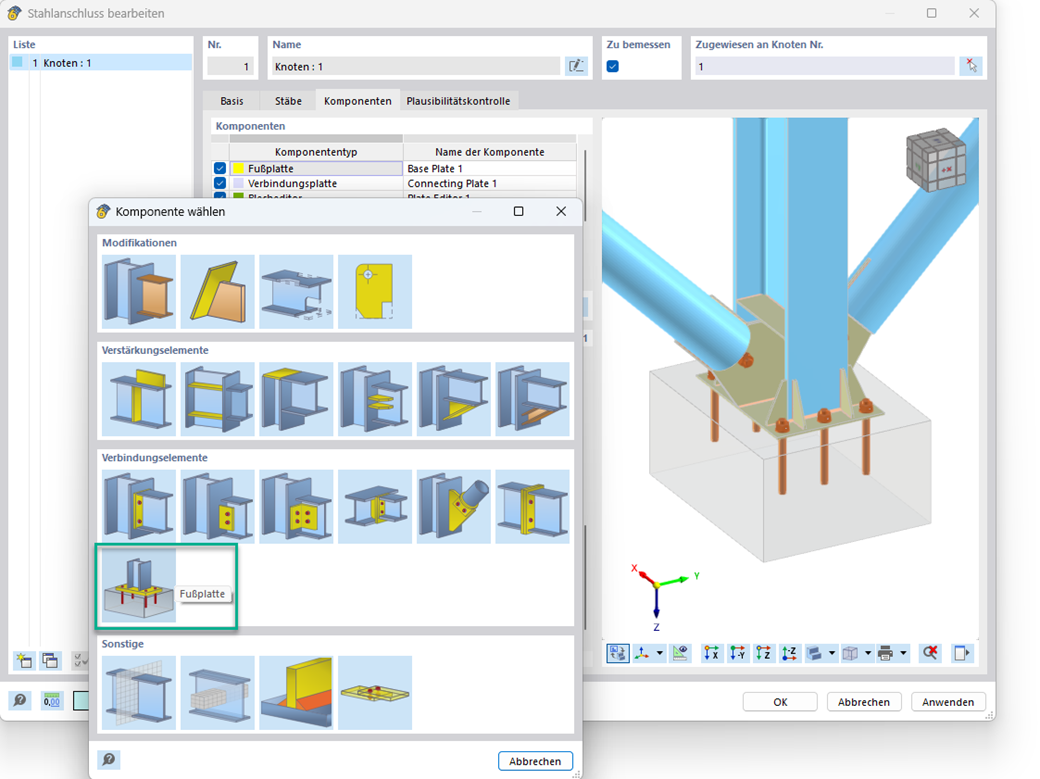

Novinka: Komponenta "Patní deska" pro přípoje blokových základů
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.

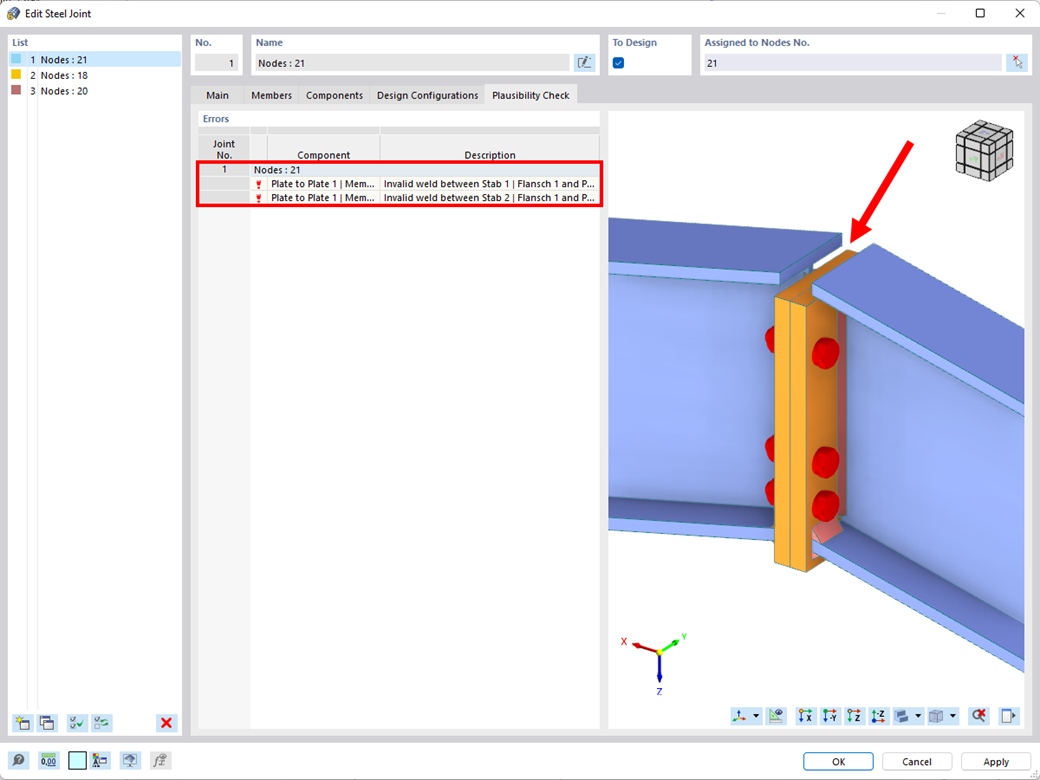

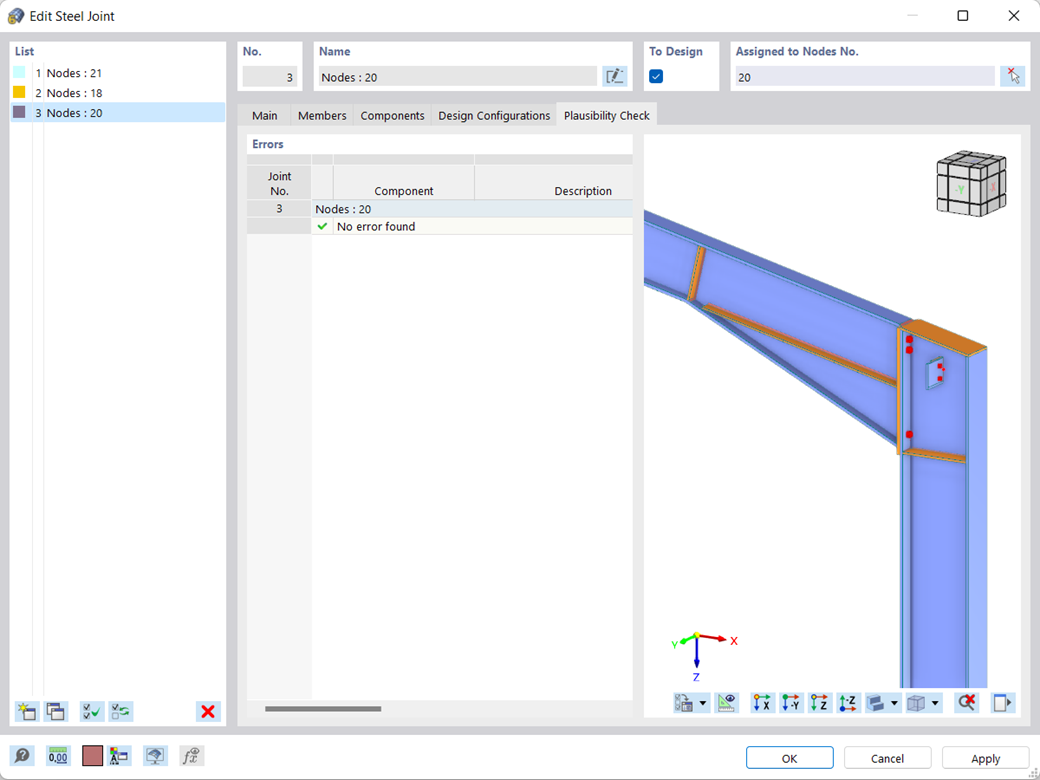

Kontrola správnosti a kolize spoje
- Souběžně se zadáním provádí program kontrolu správnosti, aby bylo možné rychle rozpoznat chybějící zadání nebo kolize.
- V případě chyby se zobrazí chybové hlášení s popisem problému.
Návrhové situace pro ocelové přípoje
- Posouzení komponent spoje se provádí podle AISC 360-16 a Eurokódu EN 1993-1-8.

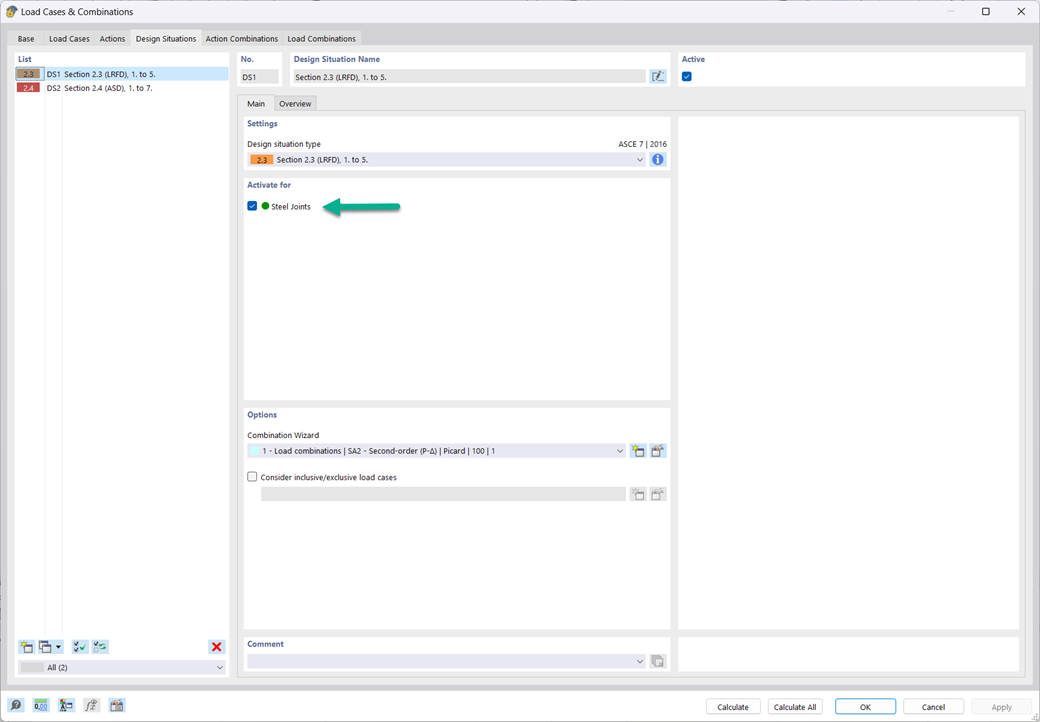

- Po aktivaci addonu je třeba v dialogu "Zatěžovací stavy a kombinace" aktivovat návrhové situace pro ocelové přípoje.
- Pro posouzení stability spoje (boulení) je nutný addon "Stabilita konstrukce".
- Výpočet lze spustit z tabulky nebo pomocí ikony v horní liště.

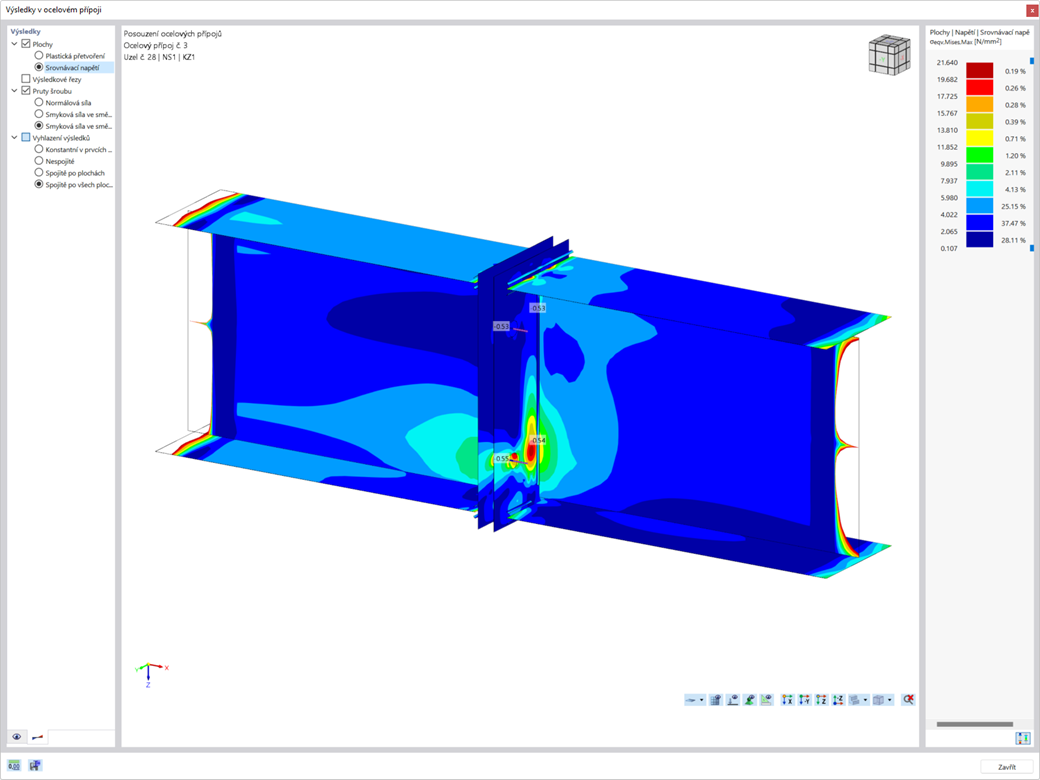

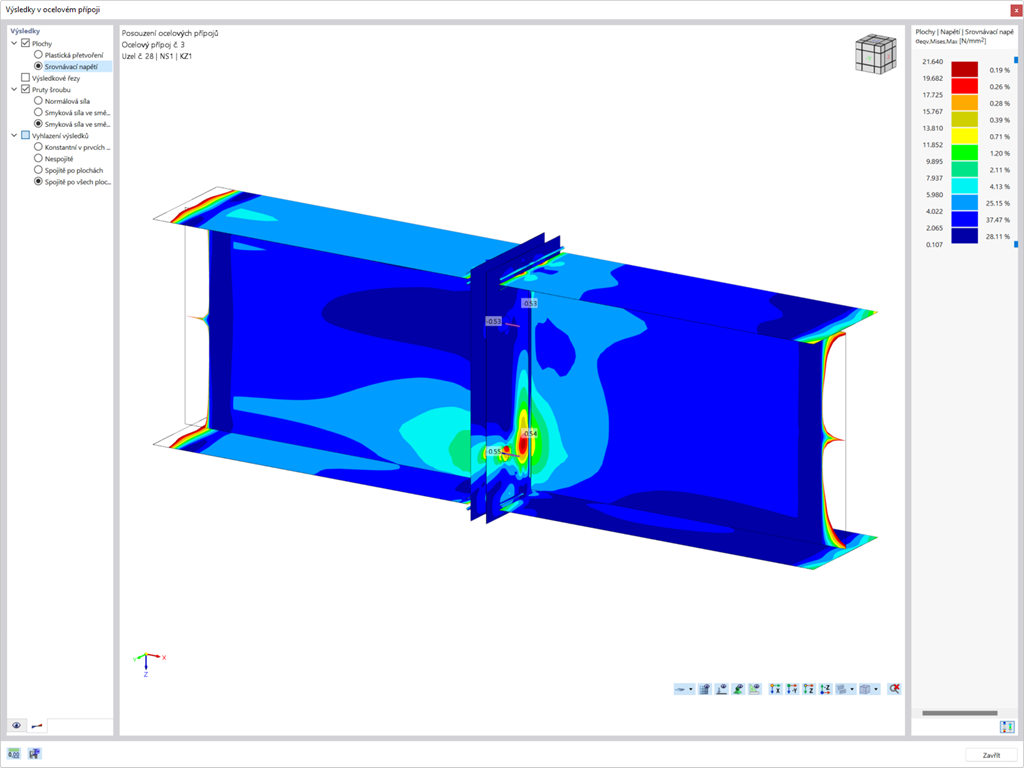

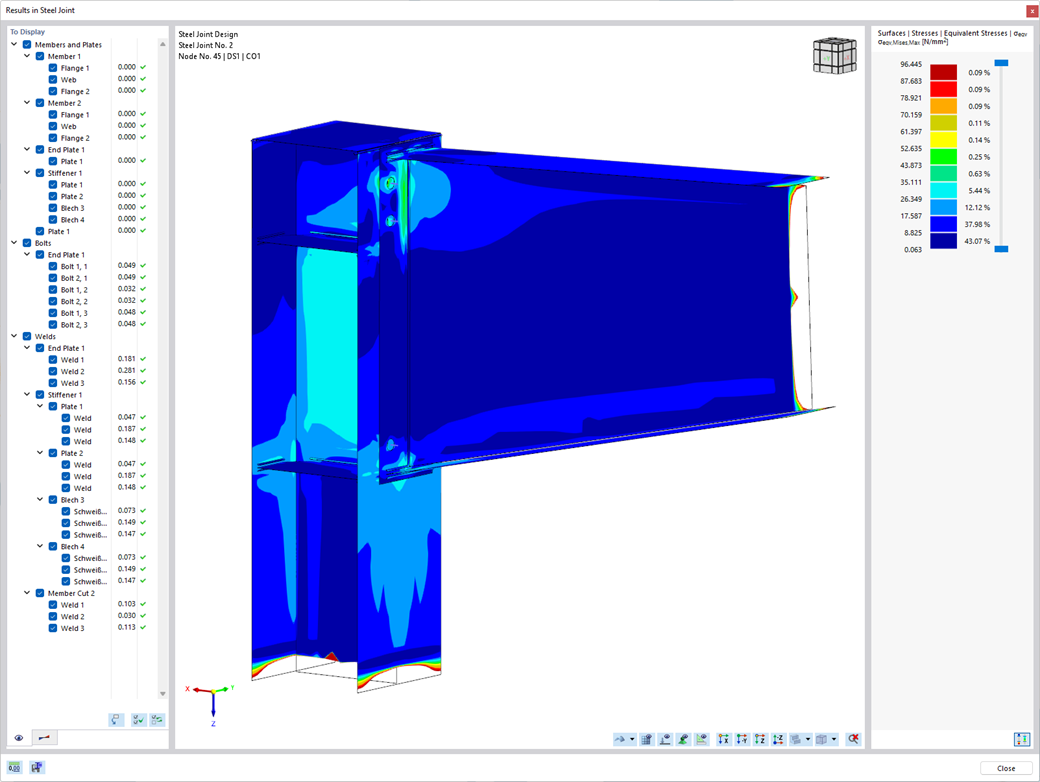

Posouzení podle AISC 360 a EN 1993-1-8
Rozsah funkcí programu je obrovský: Stanovuje síly ve šroubech pomocí konečně-prvkového modelu a automaticky je vyhodnocuje. Addon provádí posouzení únosnosti šroubů pro případy porušení tahem, smykem, otlačením a protlačením podle normy a přehledně zobrazí všechny požadované součinitele.
Chcete provést posouzení svarů? Svary se modelují jako pružně-plastické plošné prvky a napětí v nich se načtou z konečně-prvkového modelu. Kritéria plasticity jsou nastavena tak, aby odpovídala porušení podle AISC J2-4, J2-5 (zkouška odolnosti svarů) a J2-2 (zkouška pevnosti základního kovu). Posouzení lze provést s dílčími součiniteli spolehlivosti vybrané národní přílohy pro EN 1993-1-8.
Plechy spoje se posuzují plasticky porovnáním stávajícího plastického přetvoření s přípustným plastickým přetvořením. Standardní nastavení je 5 % podle EN 1993-1-5, příloha C, i pro AISC 360, ale může být také zadáno jako uživatelsky.

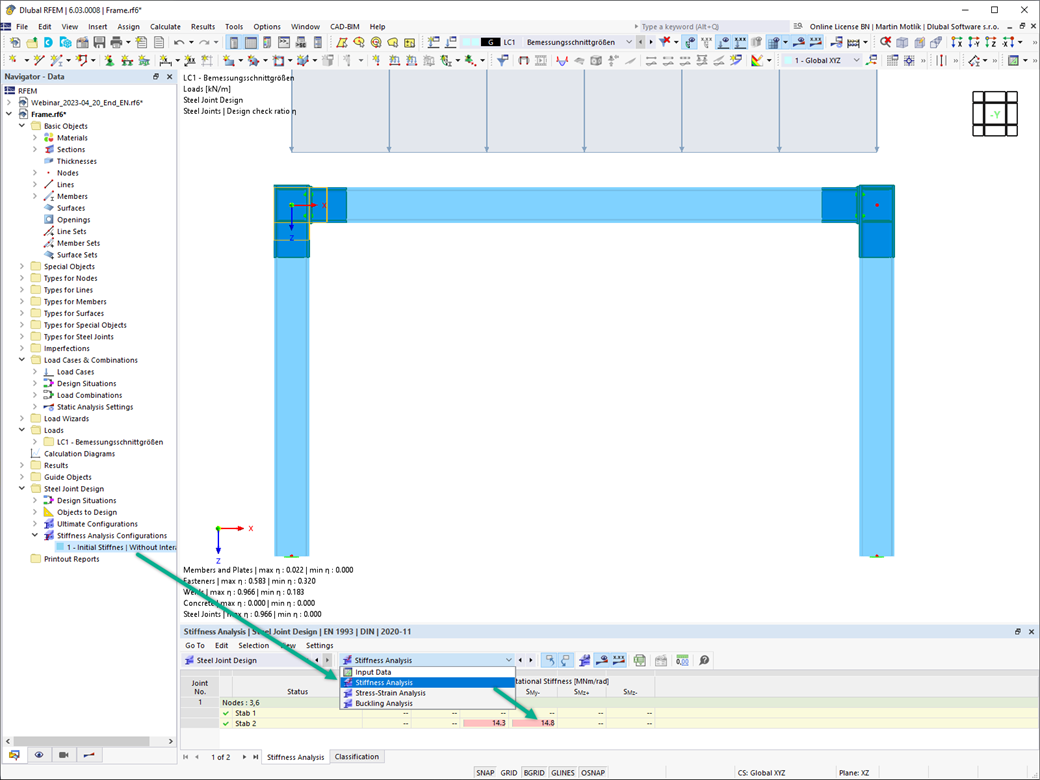

Výpočet počáteční tuhosti Sj,ini a automatické přenesení na celou konstrukci
Počáteční tuhost Sj,ini je rozhodující pro posouzení, zda lze přípoj charakterizovat jako tuhý, netuhý nebo kloubový.
V addonu „Ocelové přípoje“ lze vypočítat počáteční tuhosti Sj,ini podle Eurokódu (EN 1993-1-8, čl. 5.2.2) a AISC (AISC 360-16 čl. E3.4) ve vztahu k vnitřním silám N, My a/nebo Mz.
Volitelný automatický přenos počátečních tuhostí umožňuje v programu RFEM přímý přenos jako tuhosti kloubů na koncích prutů. Poté se celá konstrukce přepočítá a výsledné vnitřní síly se automaticky převezmou jako zatížení pro výpočet a posouzení modelů spojů.
Tento automatizovaný iterační proces odstraňuje nutnost ručního exportu a importu dat, snižuje množství práce a minimalizuje potenciální zdroje chyb.
Názorné video: Výpočet počáteční tuhosti Sj,ini

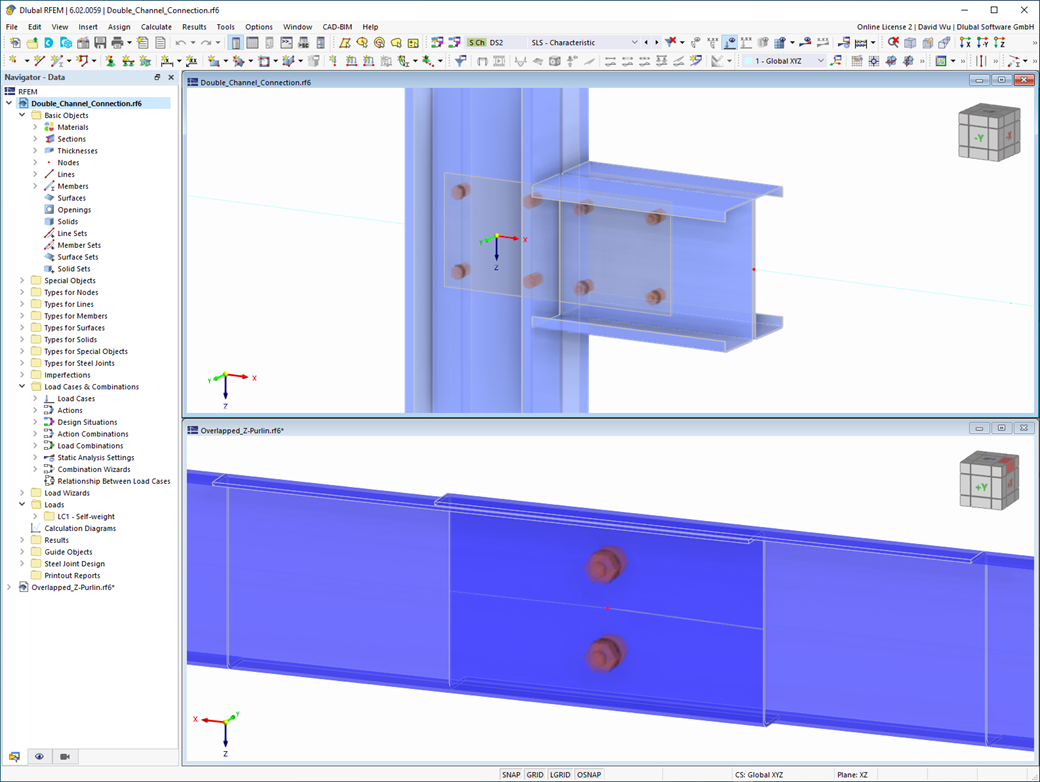

Posouzení ocelových přípojů pro složené a tenkostěnné průřezy
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu

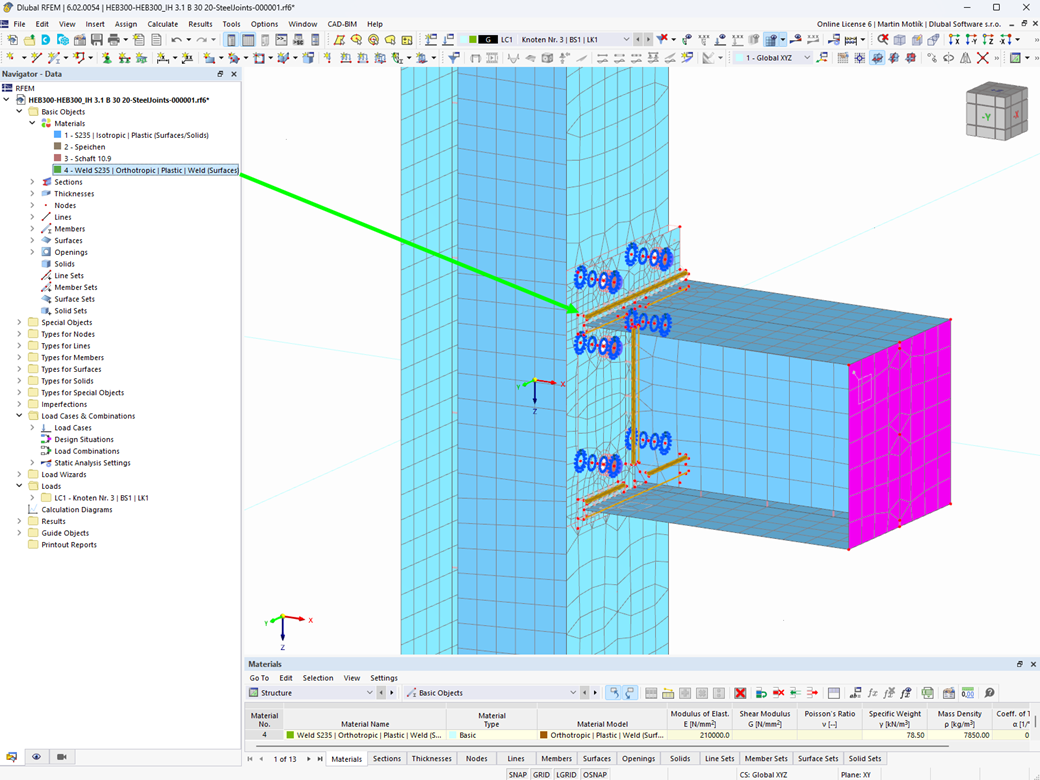

Plastický materiálový model pro posouzení svarů
Posouzení svaru se stane hračkou. Se speciálně vyvinutým materiálovým modelem "Ortotropní | Plastický | Svar (plochy)" můžete všechny složky napětí spočítat plasticky. Napětí τkolmé se přitom také uvažuje plasticky.
Tento materiálový model vám umožňuje realisticky a hospodárně posuzovat svary.
Názorné video

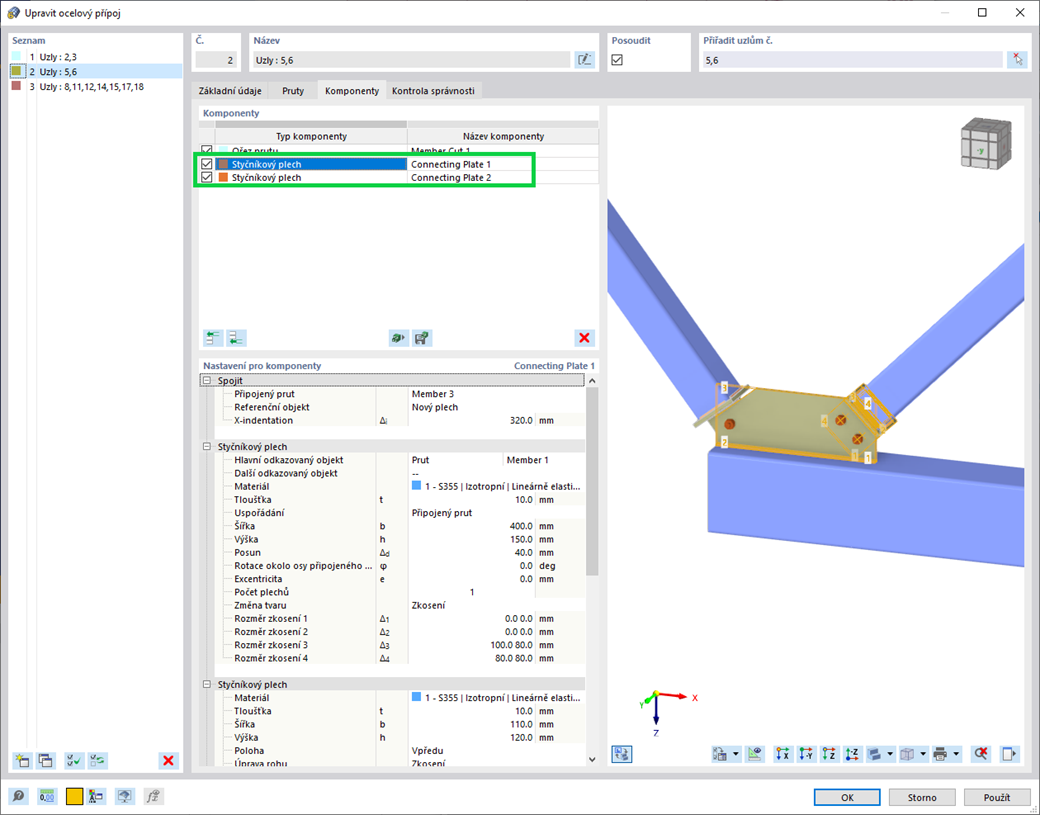

Komponenta "Styčníkový plech"
Pomocí komponenty "styčníkový plech" můžete v addonu Ocelové přípoje automaticky vytvořit nový přípojný plech. Ušetříte tak jednotlivé komponenty a ostatní prvky, jako krycí plech a připojovací plech, se automaticky zohlední se zadanými rozměry.
K názornému videu

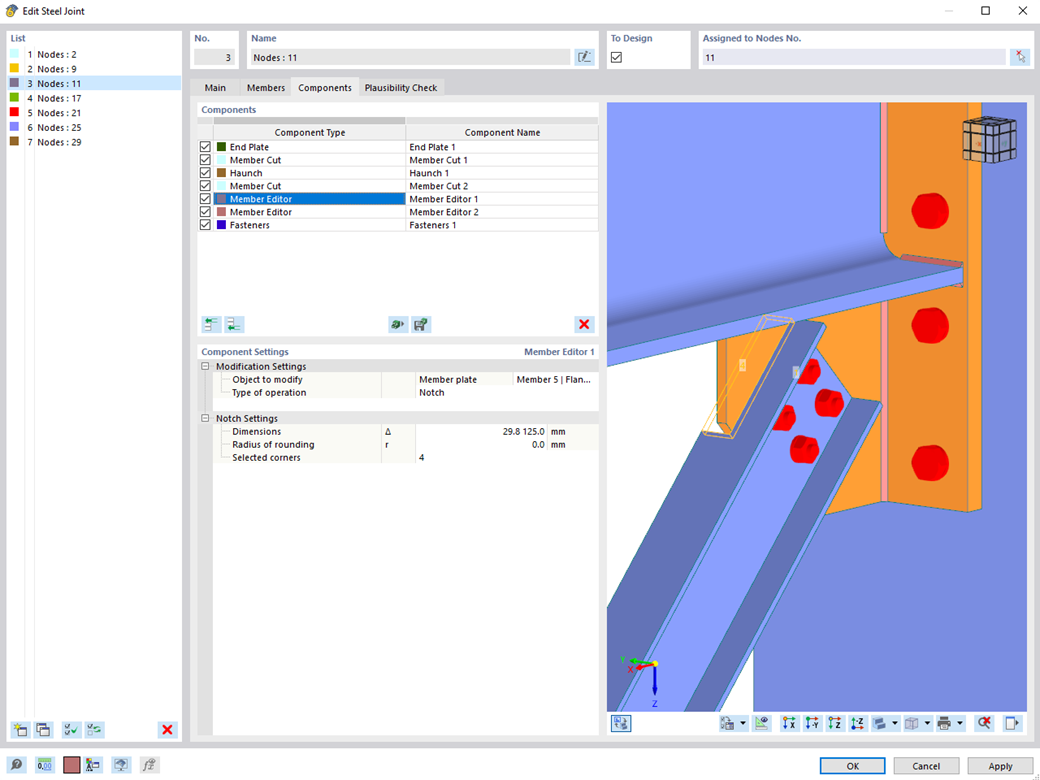

Komponenta "Editor prutů"
Pomocí komponenty "Editor prutů" máte v addonu Ocelové přípoje možnost upravovat plechy prutů jednotlivě nebo několik najednou.
K dispozici máte operace zkosení, zářez, zaoblení a otvor s různými tvary. Obě operace "Zářez" a "Zkosení" tak lze provést na několika plechách prutu.
Tímto způsobem lze například vytvořit zářez do pásnice I-profilu (viz obrázek).
K názornému videu

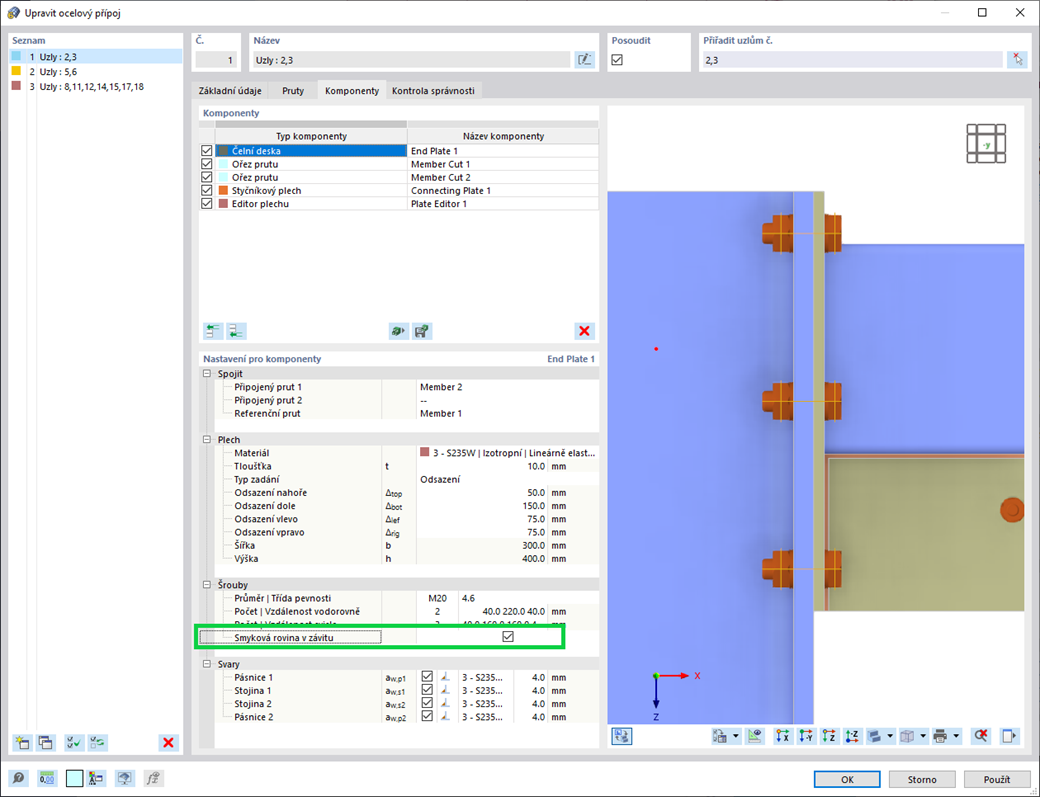

Smyková únosnost šroubů
Pro stanovení smykové únosnosti šroubů můžete v addonu Ocelové přípoje určit, zda ve smykové rovině leží dřík nebo závit.
K názornému videu

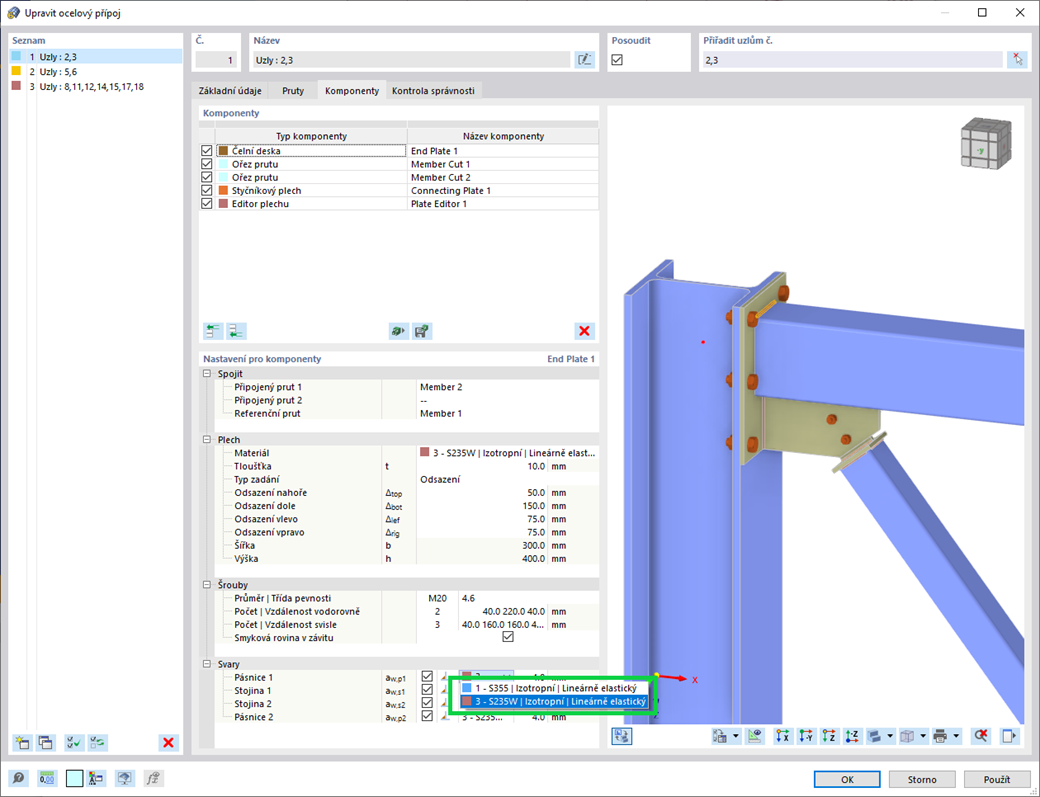

Materiál svaru
Pokud svar spojuje dva plechy z různých materiálů, lze v addonu Ocelové spoje vybrat z rozbalovacího seznamu, který z těchto materiálů se má pro svar použít.
K názornému videu

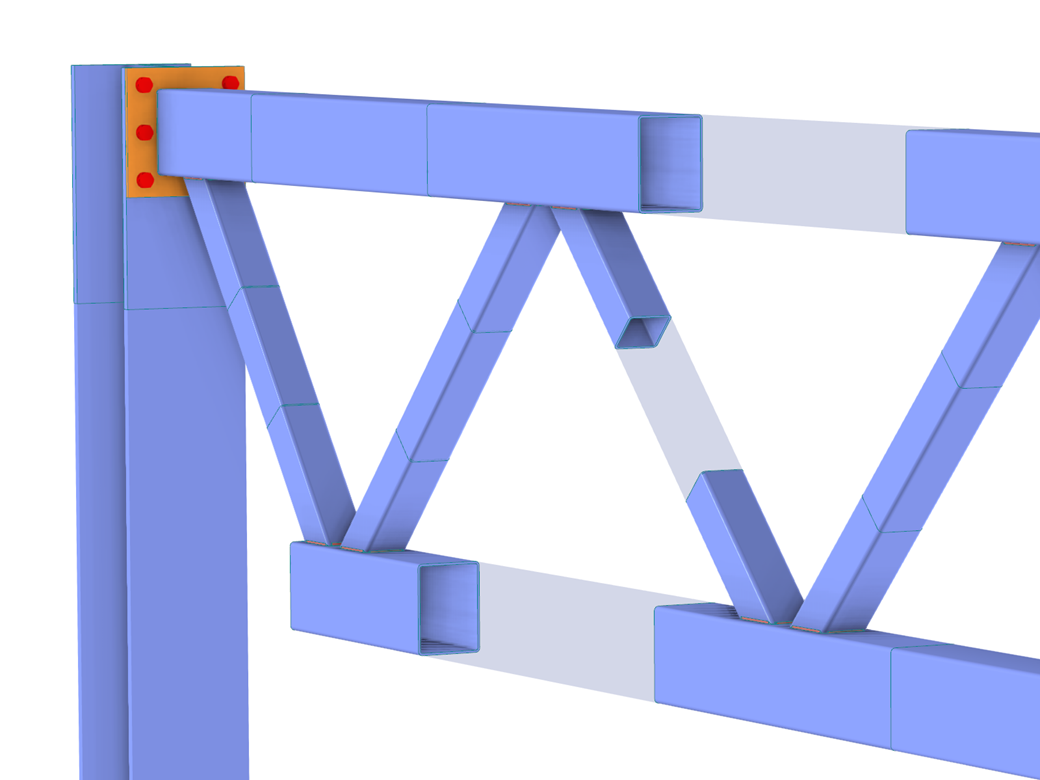

Spoj obdélníkových dutých profilů
U obdélníkových průřezů můžete obvykle dosáhnout přímého spoje pomocí svarů. Stejným způsobem tak můžete napojit i na jiné průřezy. Dále vám mohou pomoci další komponenty, jako např. čelní desky, připojit obdélníkové průřezy k jiným konstrukčním prvkům.

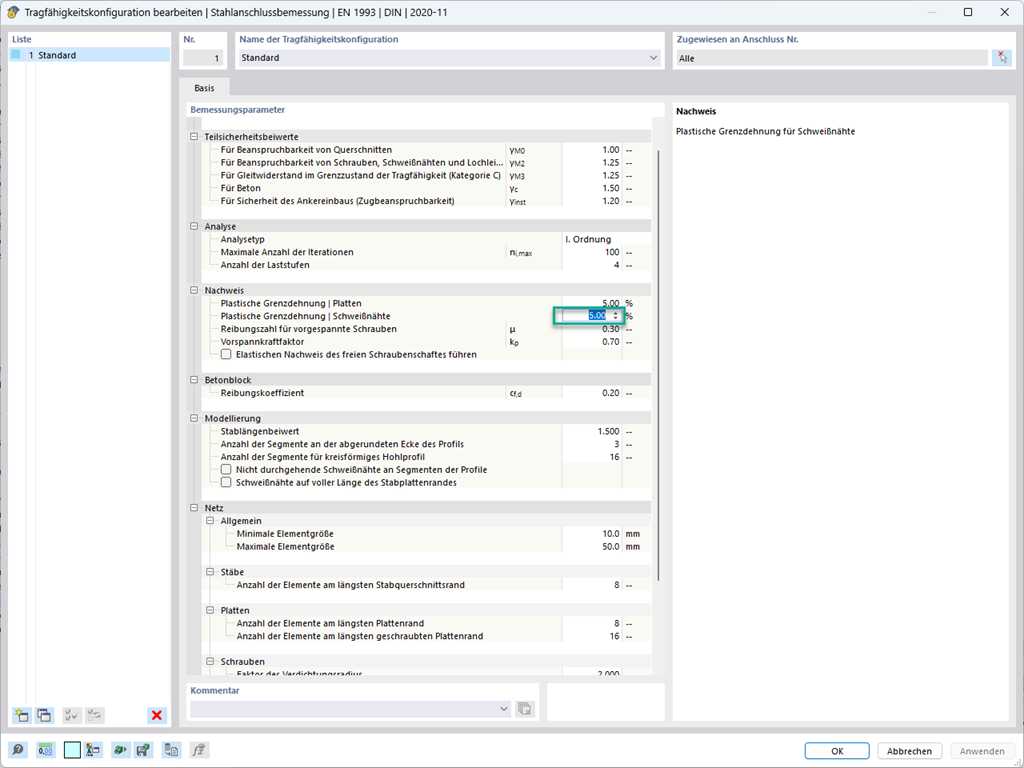

Mezní plastické přetvoření pro svary
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.

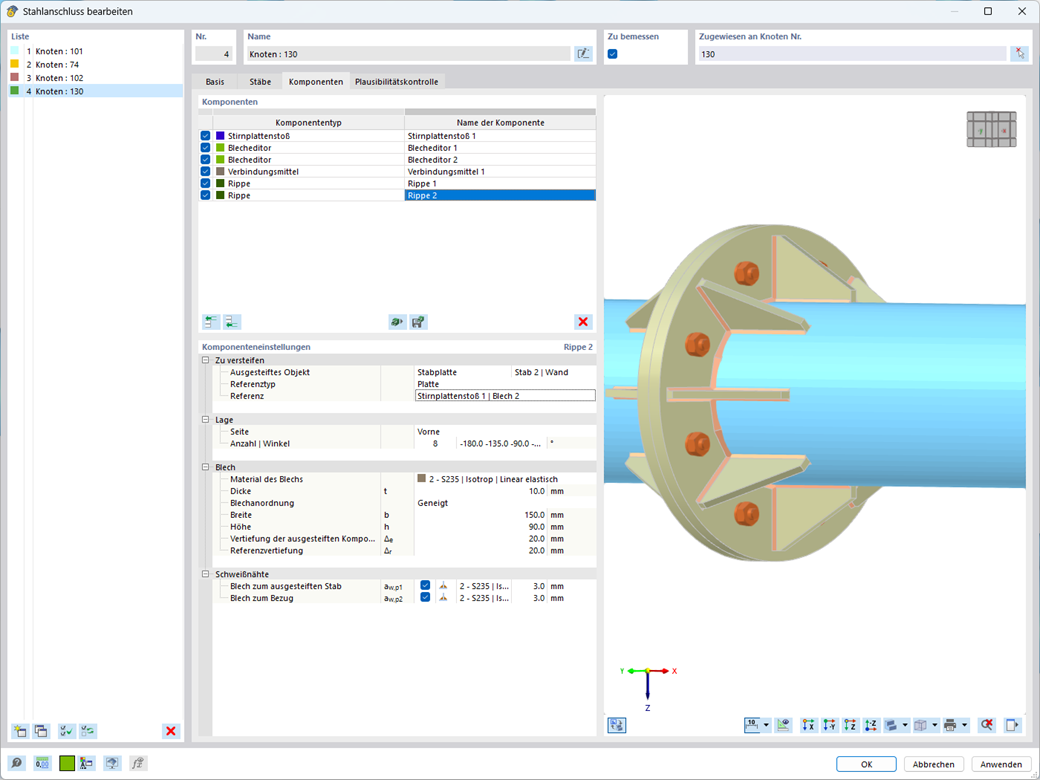

Vzor žebra
V addonu Ocelové přípoje máte možnost definovat na jednom prutu nebo desce několik žeber současně. Rozložení je přitom možné podle ortogonálního či polárního vzoru.

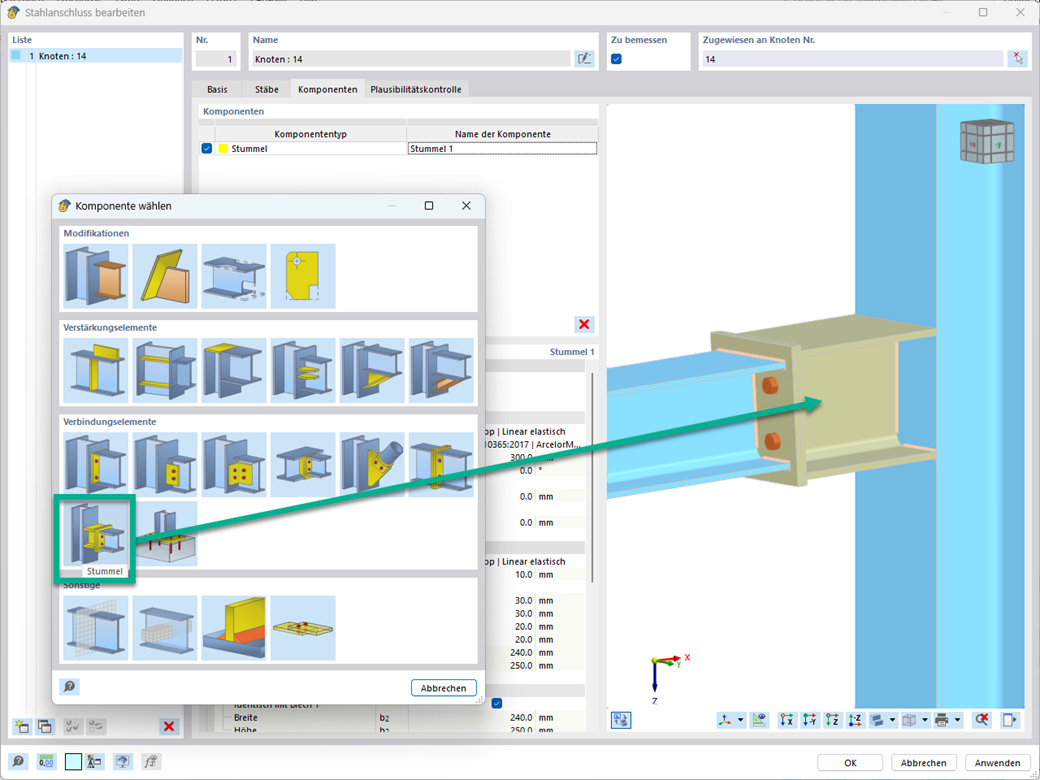

Komponenta „T-průřez“
V addonu Ocelové přípoje je k dispozici komponenta „T-průřez“. Ta umožňuje prodloužit prut pomocí přípoje vaznice o jiný prut (T-průřez) a připojit jej k referenčnímu prvku.

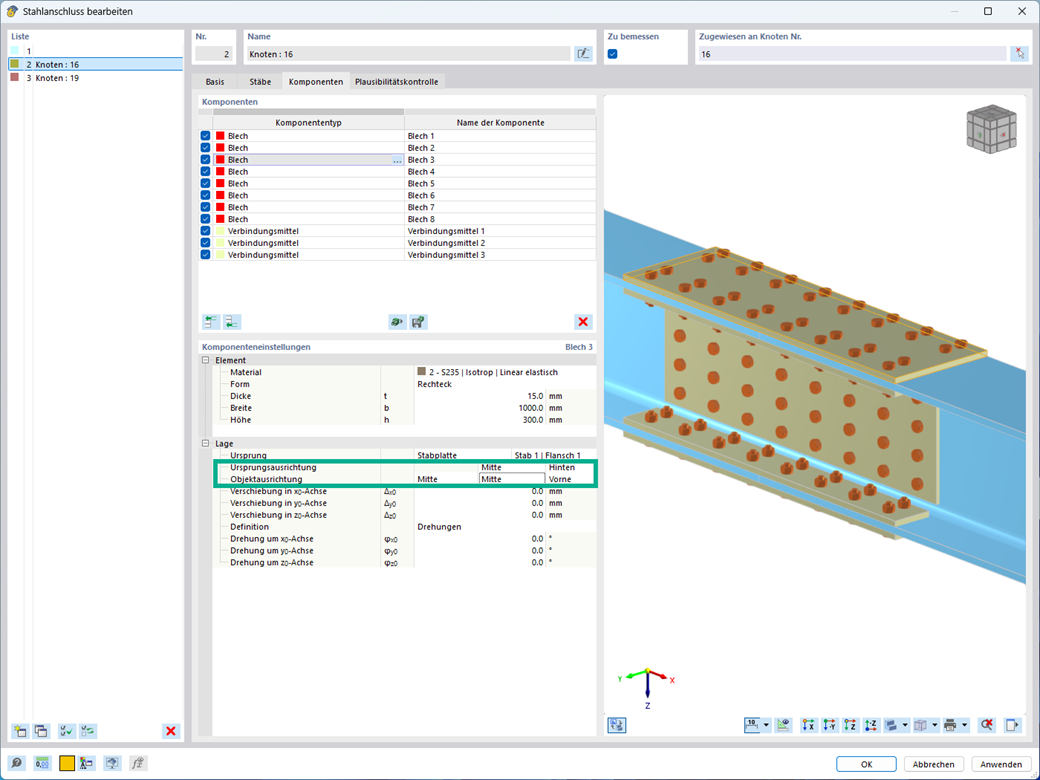

Relativní umisťování objektů
V addonu Ocelové přípoje máte možnost uspořádat objekty relativně vzhledem k jiným objektům.

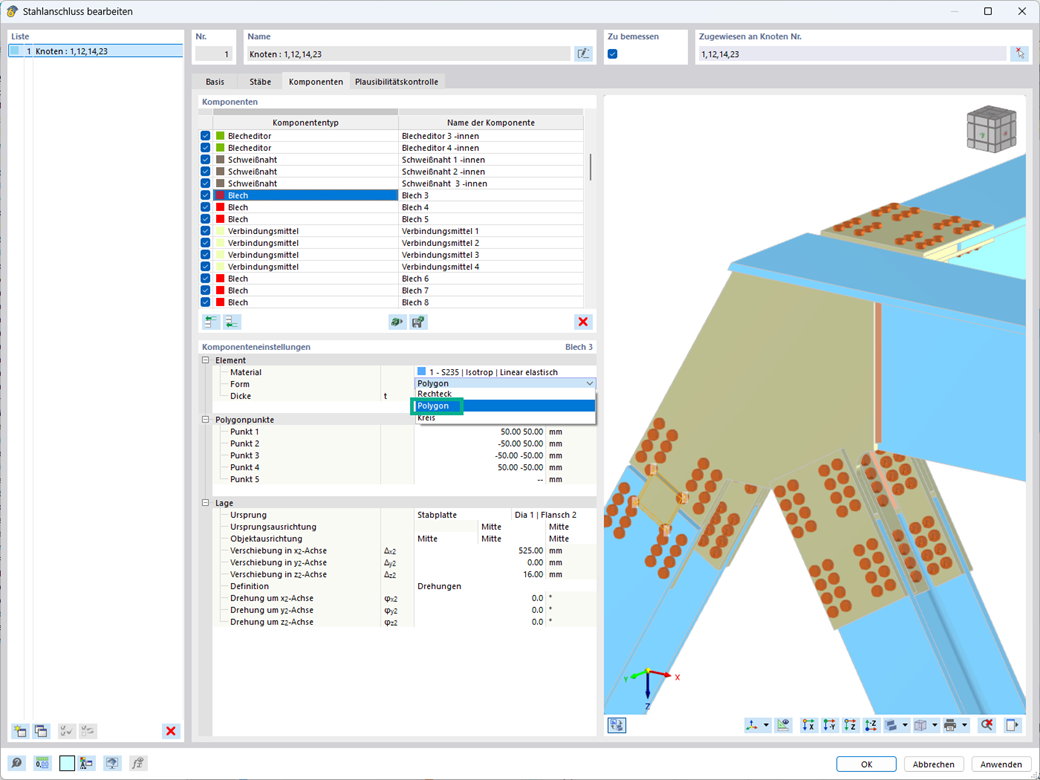

Komponenta „Plech“ s polygonální geometrií
V addonu Ocelové přípoje lze nyní používat plechy s různou geometrií. Kromě tvarů „Obdélník“ a „Kružnice“ máte přitom k dispozici také tvar „Mnohoúhelník“. Tvar mnohoúhelníku je přitom zadán souřadnicemi bodů.

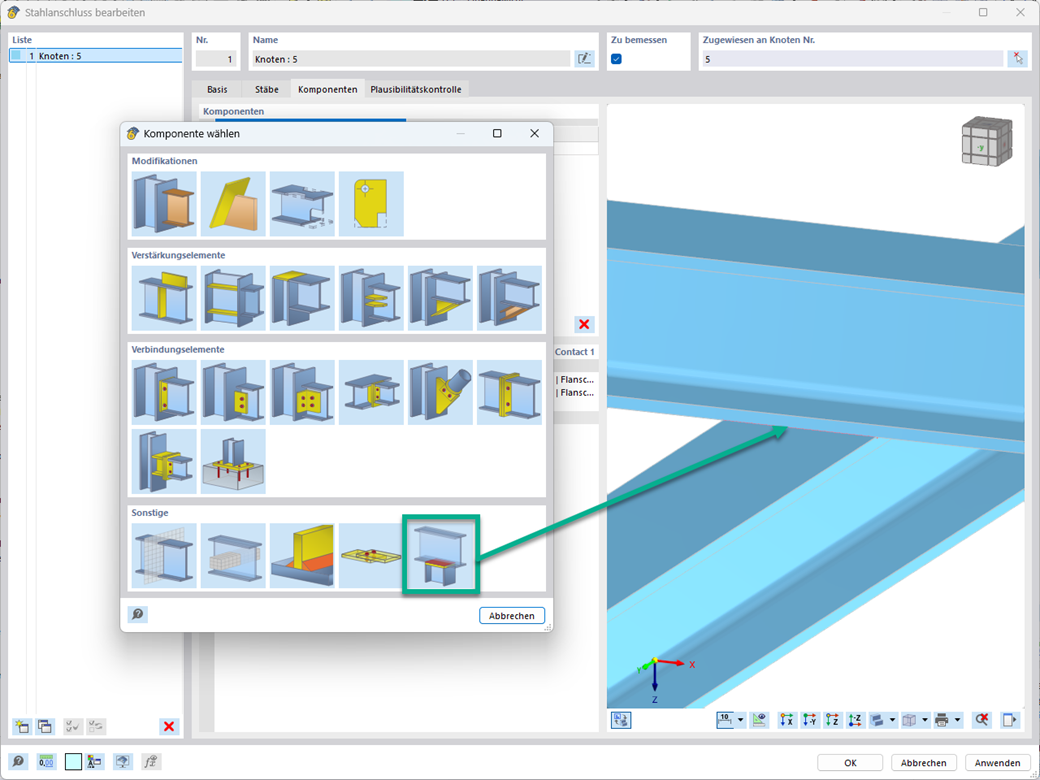

Komponenta "Kontakt mezi plochami"
Komponenta 'Kontakt mezi plochami' v addonu Ocelové přípoje umožňuje zohlednit tlakový kontakt mezi dvěma rovnoběžnými deskami/desky prutu. V tomto případě lze volitelně zohlednit tření mezi plochami

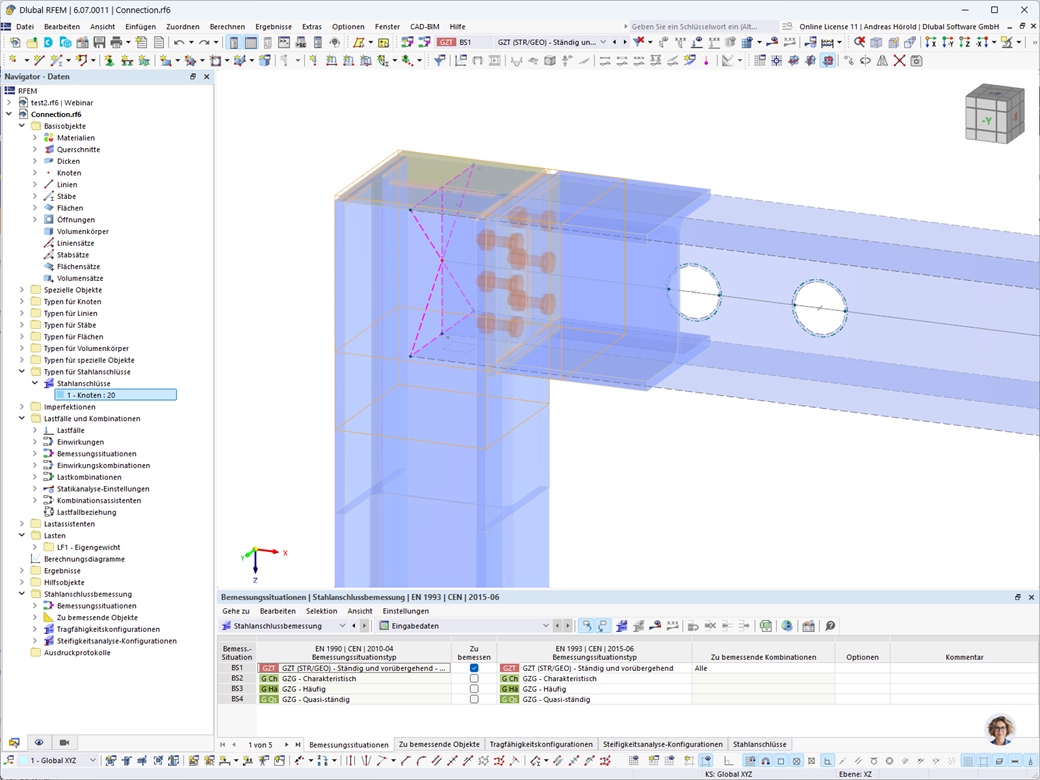

Posouzení ocelových přípojů na prutu typu „Výsledkový prut“ a na plošném modelu
V addonu Ocelové přípoje můžete použít nejen obvyklé typy prutů jako například 'Nosník' nebo 'Příhradový prut', ale i typ prutu 'Výsledkový prut' a také průřezy z plošných prvků. Pro výsledkový prut je přitom třeba zvolit vhodný průřez a následně zadat případné otvory u prutů v plošném modelu pomocí editoru prutů.
