Ligações de aço – Funções

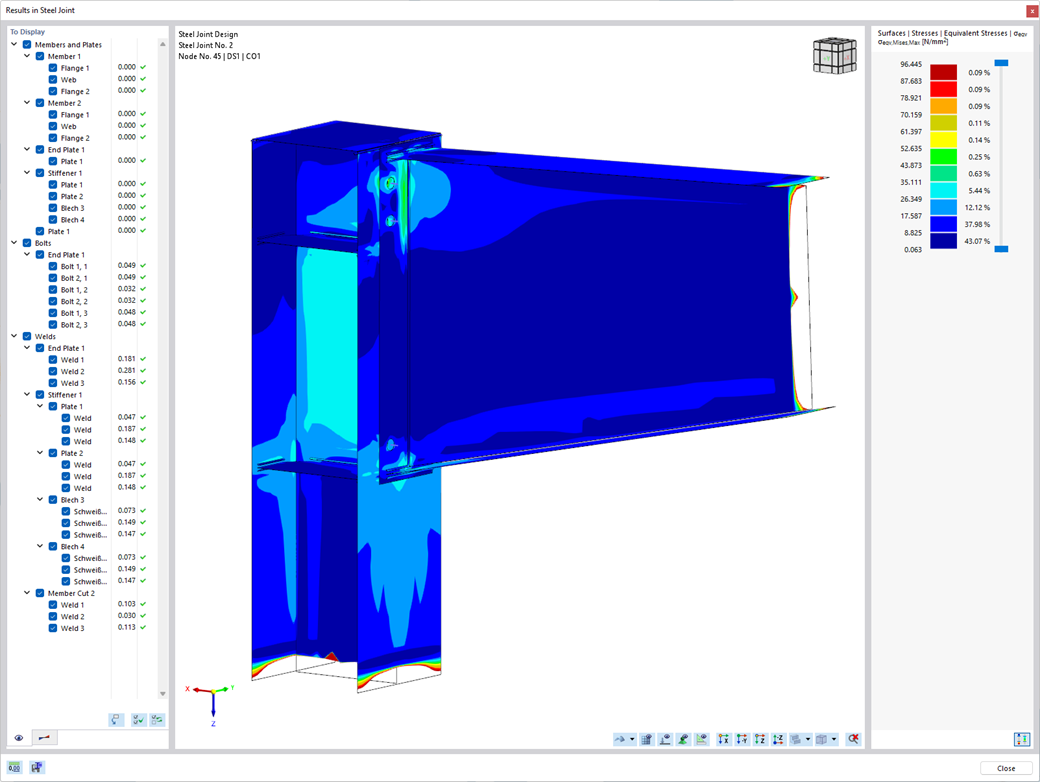

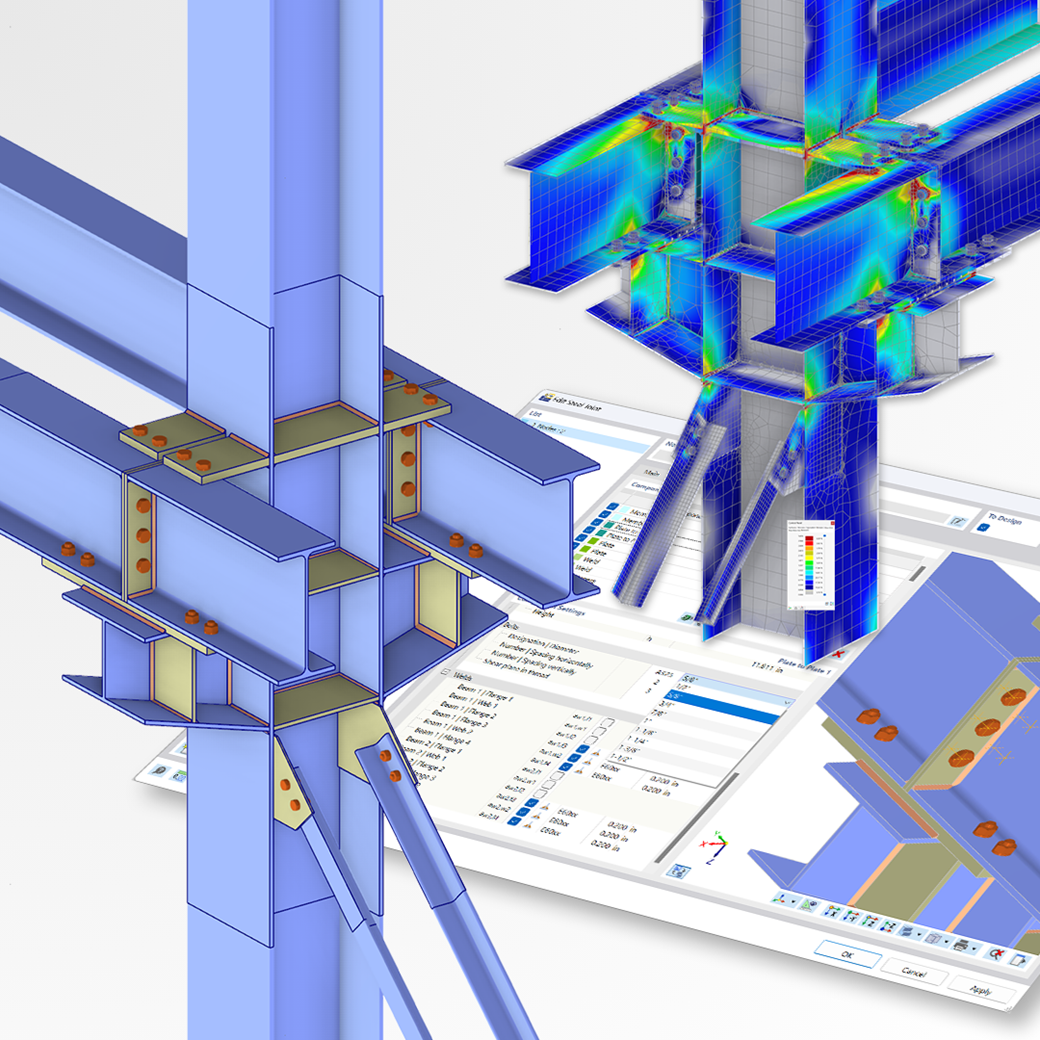

• Geração automática de modelos de análise de EF: o módulo cria automaticamente um modelo de elementos finitos (EF) da ligação de aço em segundo plano.
• Consideração de todos os esforços internos: As verificações do cálculo e dimensionamento incluem todos os esforços internos (N, V_y, V_z, M_y, M_z, M_T) e não estão limitados às cargas planas.
• Transferência de carga automática: todas as combinações de carga são transferidas automaticamente para o modelo de análise de EF da ligação. As cargas são transferidas diretamente do RFEM, não sendo necessária a introdução manual de dados.
• Modelação eficiente: o módulo poupa tempo na modelação de situações de ligação complexas. O modelo de análise de EF criado também pode ser guardado e utilizado posteriormente para as suas próprias análises detalhadas.

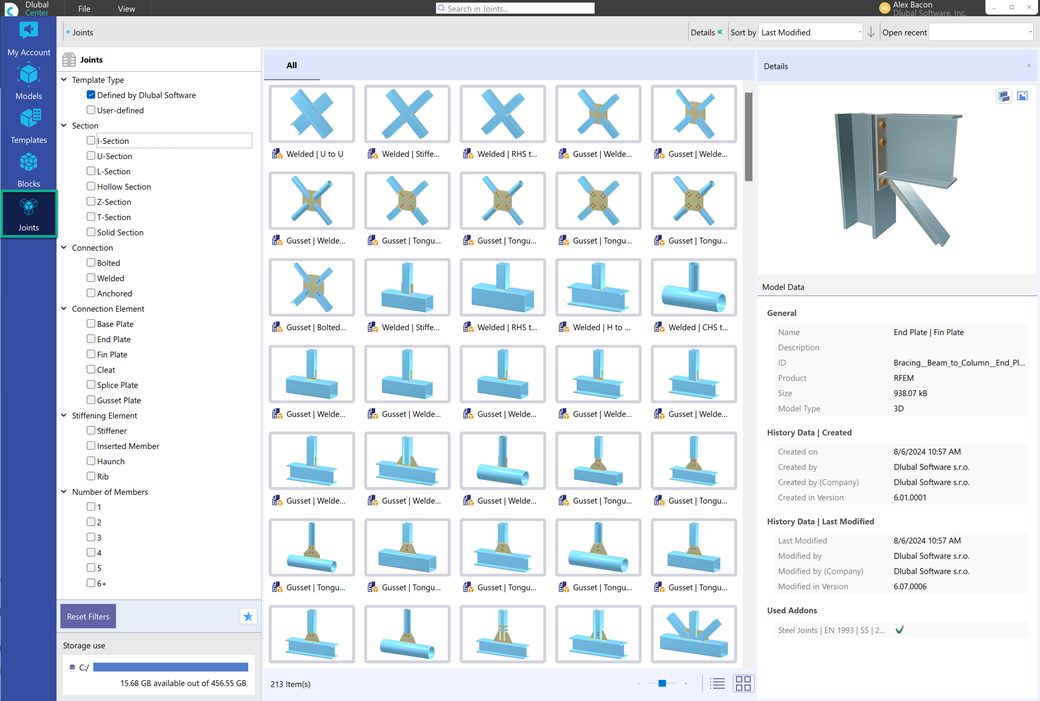

• Biblioteca extensível: está disponível uma biblioteca extensa e extensível com modelos de ligações de aço predefinidos.

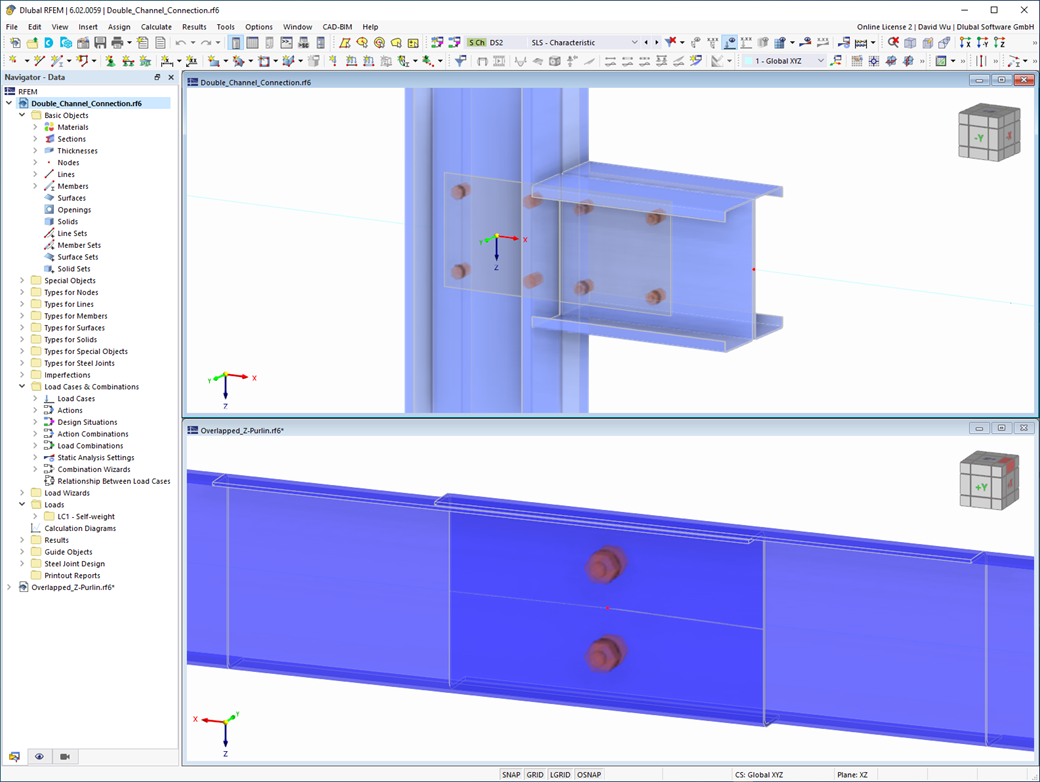

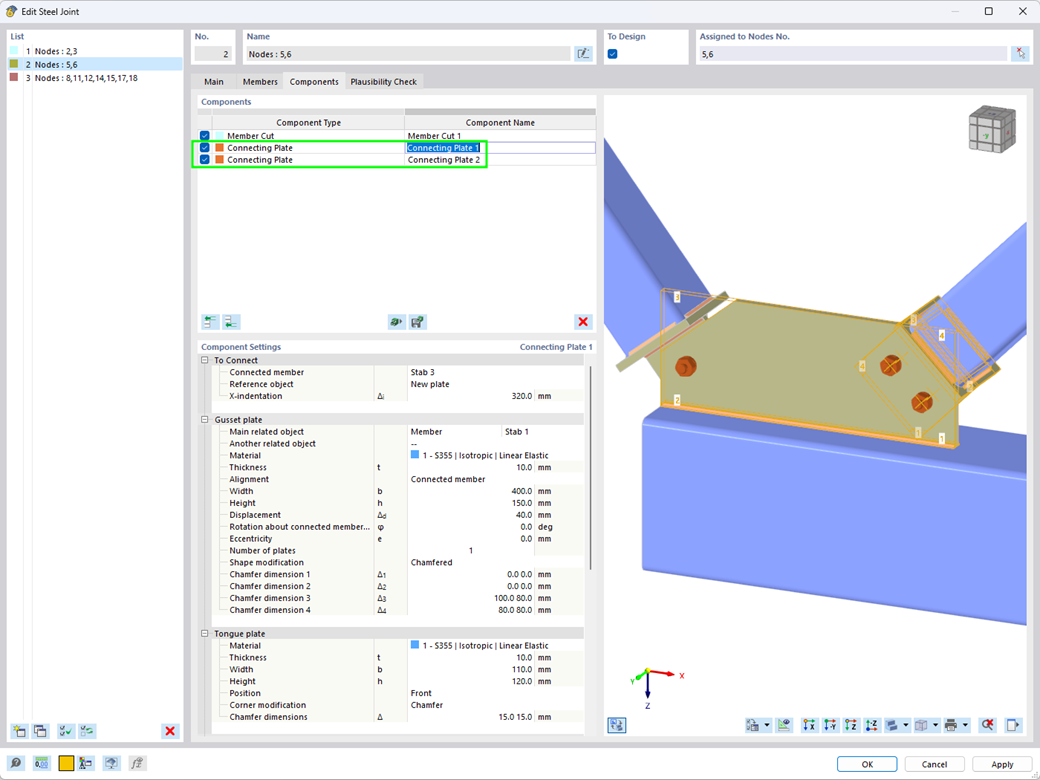

• Ampla aplicabilidade: o módulo é adequado para ligações de qualquer tipo e forma, sendo compatível com quase todas as secções laminadas, soldadas, compostas e de parede fina.

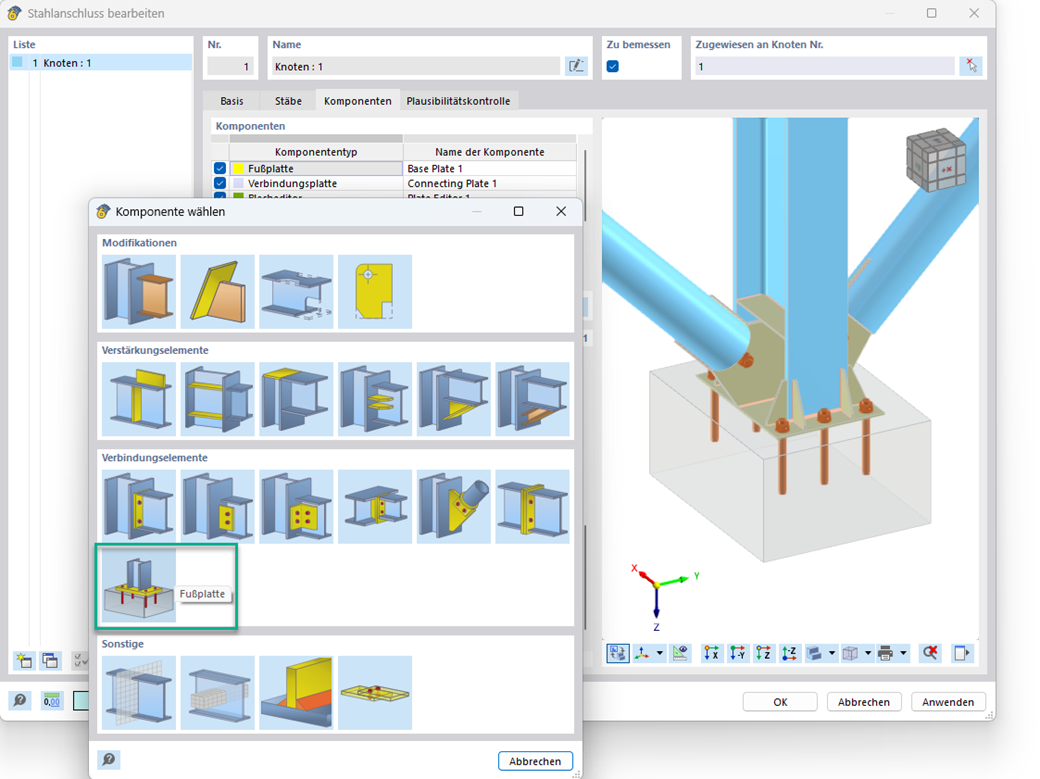

O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.

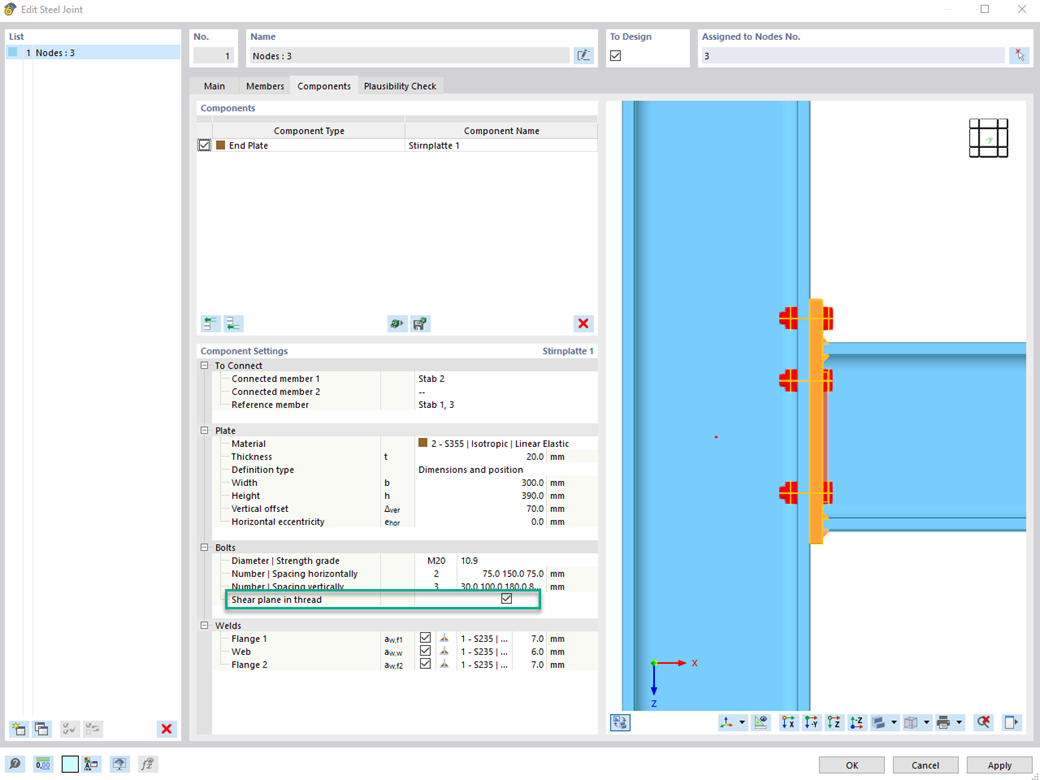

• O dimensionamento dos componentes de ligação é realizado de acordo com AISC 360-16 e Eurocódigo EN 1993-1-8.
• Após a ativação do módulo, as situações de dimensionamento para as ligações de aço tem de ser ativadas na caixa de diálogo "Casos de carga e combinações".
• O módulo "Estabilidade da estrutura" é necessário para a verificação da estabilidade de ligações (encurvadura).

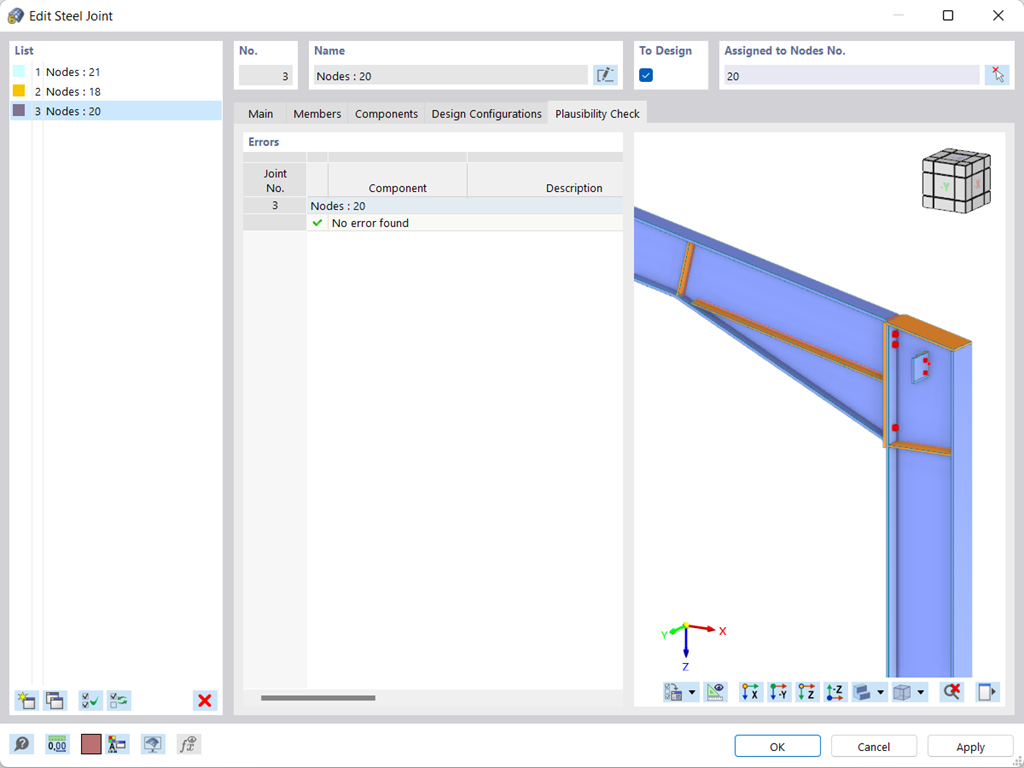

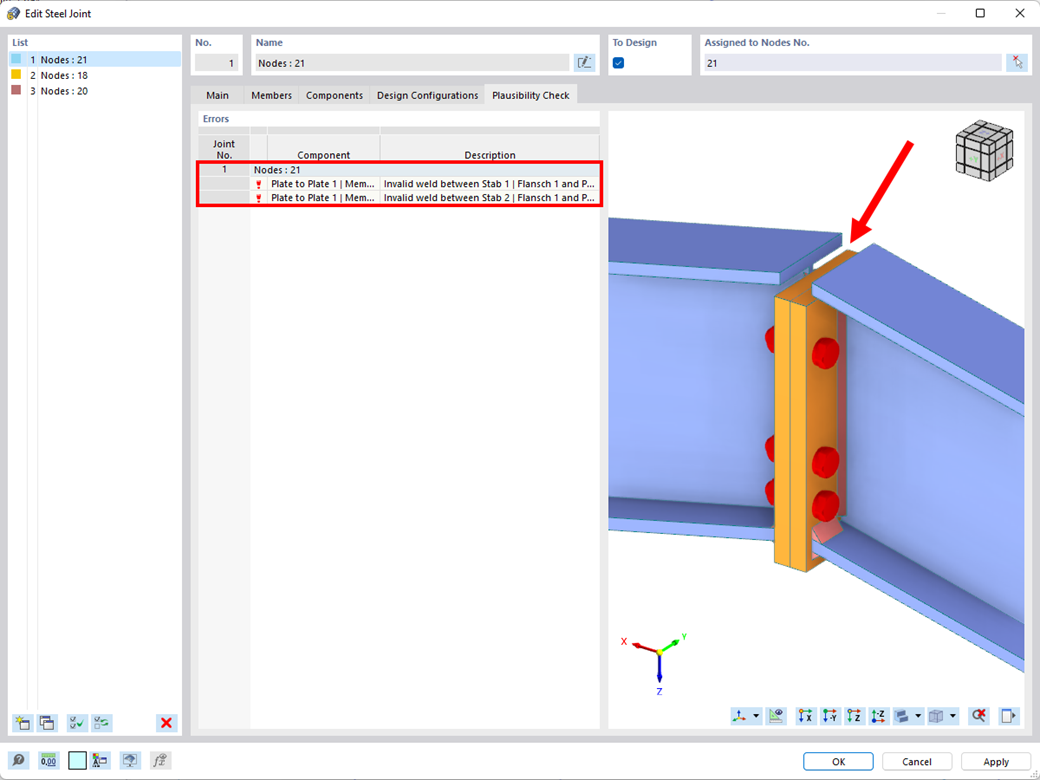

• O cálculo pode ser iniciado através da tabela ou do ícone na barra superior.

A rigidez inicial S_j,ini é um parâmetro decisivo para avaliar se uma ligação pode ser caracterizada como rígida, não rígida ou articulada.

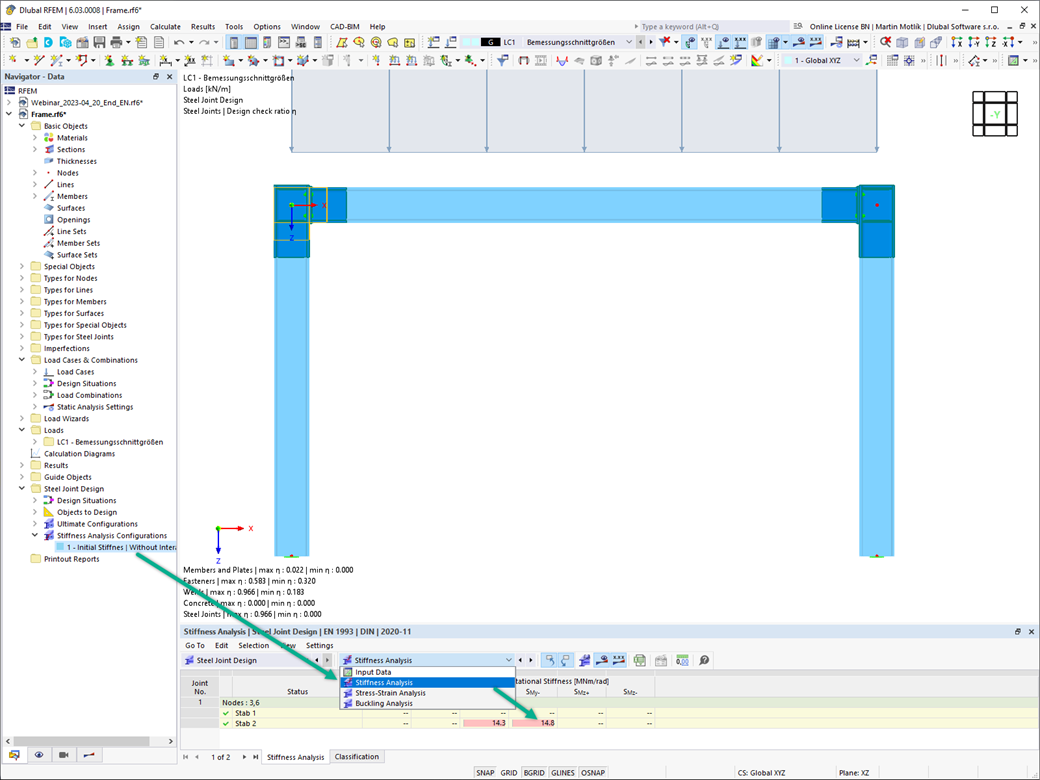

No módulo "Ligações de aço", é possível calcular a rigidez inicial S_j,ini de acordo com o Eurocódigo (EN 1993-1-8, Secção 5.2.2) e a AISC (AISC 360-16 Cl. E3.4) em relação aos esforços internos N, M_y e/ou M_z.

A transferência automática opcional das rigidezes iniciais permite uma transferência direta como rigidez de articulação de extremidade de barra no RFEM. Em seguida, toda a estrutura é recalculada e os esforços internos resultantes são adotados automaticamente como cargas no cálculo e dimensionamento dos modelos de ligação.

Este processo de iteração automatizado elimina a necessidade de exportar e importar dados manualmente, reduzindo a quantidade de trabalho e minimizando possíveis fontes de erro.

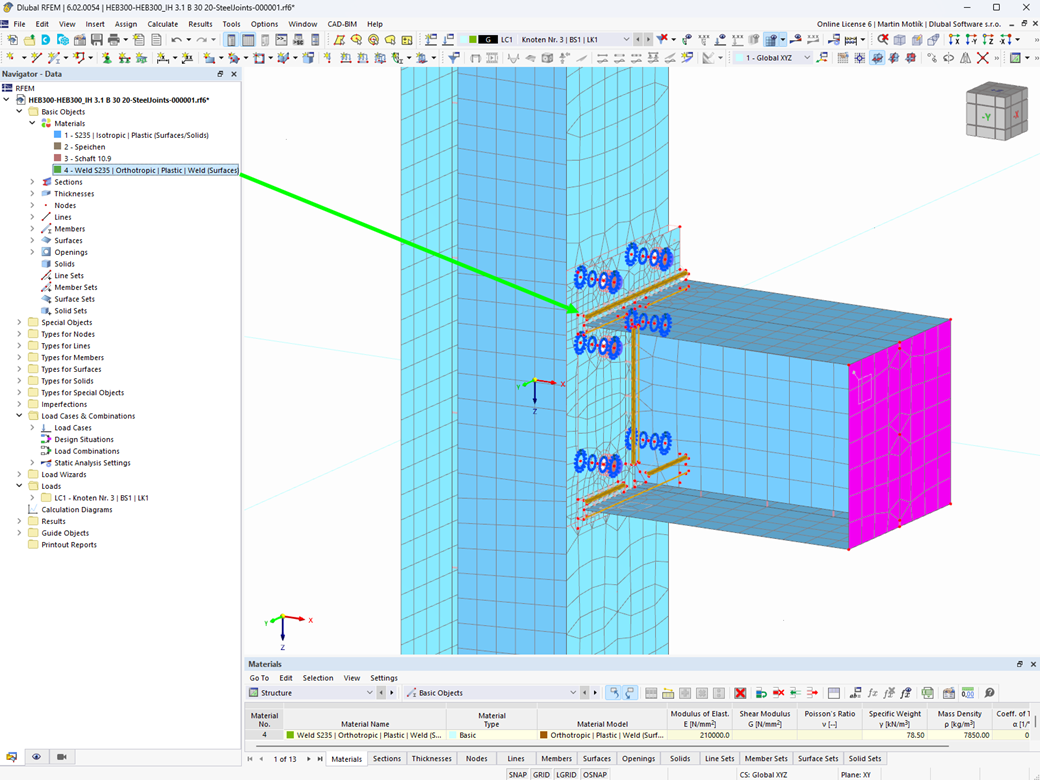

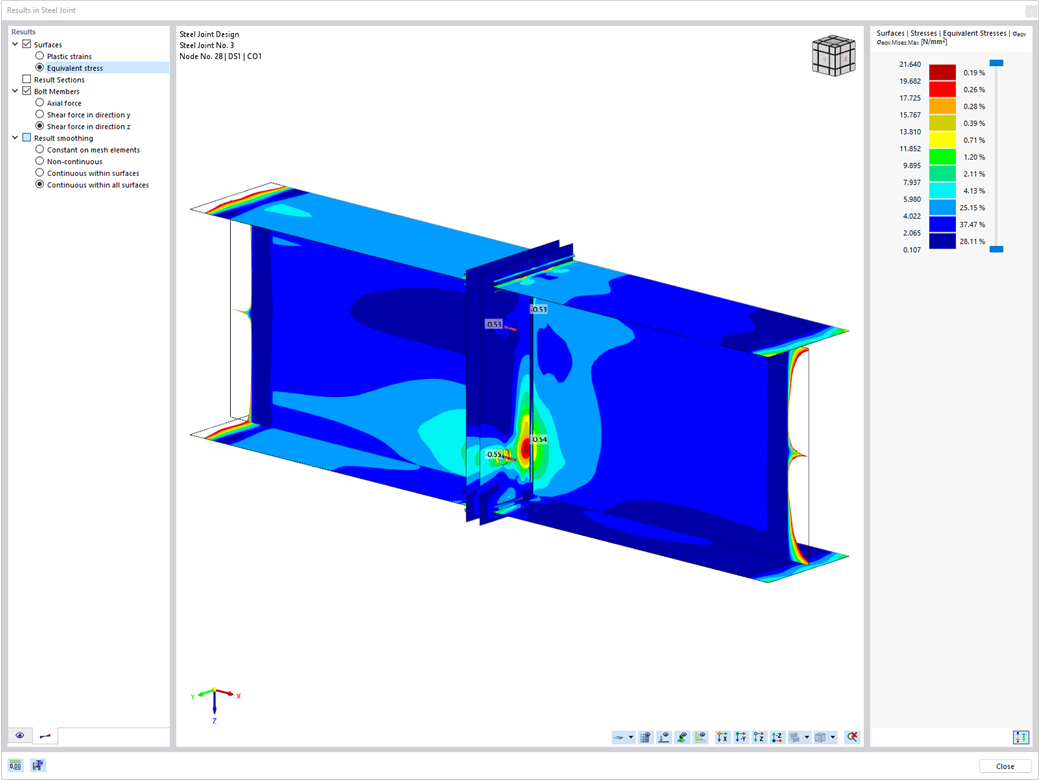

Aqui, o dimensionamento de soldaduras é muito simples. Com o modelo de material "Ortotrópico | Plástico | Soldadura (superfícies)" especialmente desenvolvido, é possível calcular plasticamente todos os componentes de tensão. A tensão T_{perpendicular} também é considerada plasticamente.

A utilização deste modelo de material permite-lhe dimensionar soldaduras de forma mais realista e eficaz.

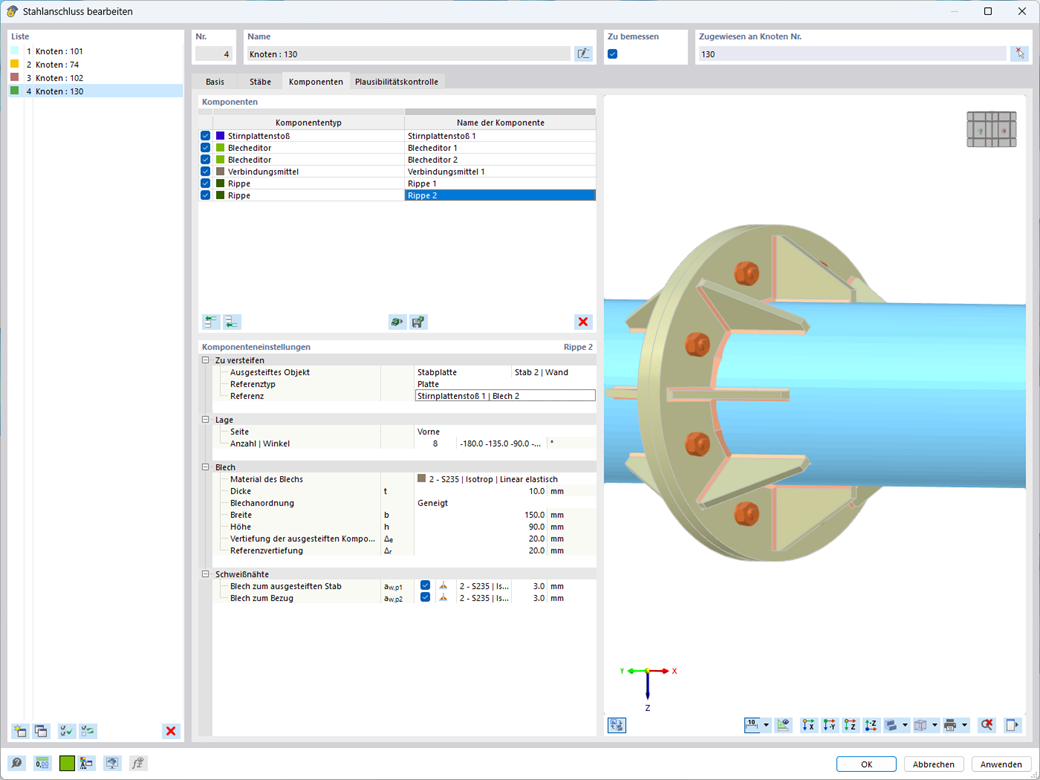

O componente "Editor de barra" permite modificar placas de barra individuais ou múltiplas no módulo Ligações de aço.

Dispõe agora das operações de chanfro, entalhe, arredondamento e abertura com diversas formas. Pode utilizar as operações "entalhe" e "chanfro" para várias placas de barras.

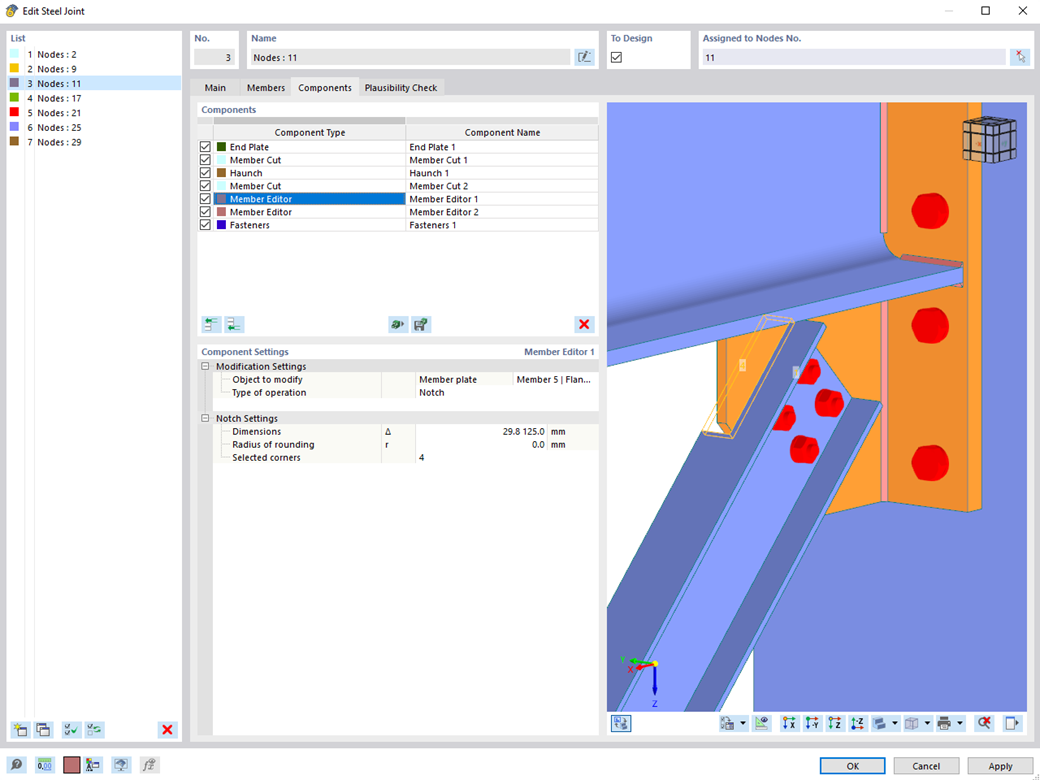

Desta maneira, é possível efetuar, por exemplo, entalhes em banzos de secções em I (ver Figura).

Quando tem uma soldadura a ligar duas chapas com materiais diferentes, agora é possível selecionar, a partir de uma caixa de combinação no módulo Ligações de aço, qual dos dois materiais deve ser utilizado para a soldadura.

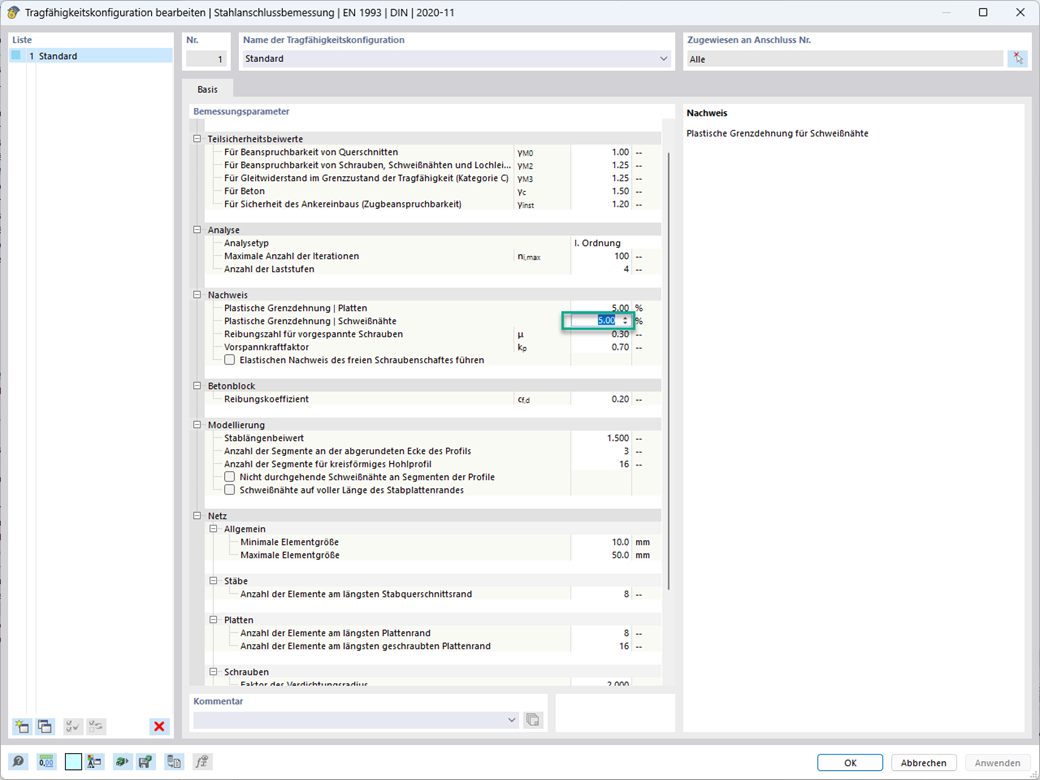

Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.

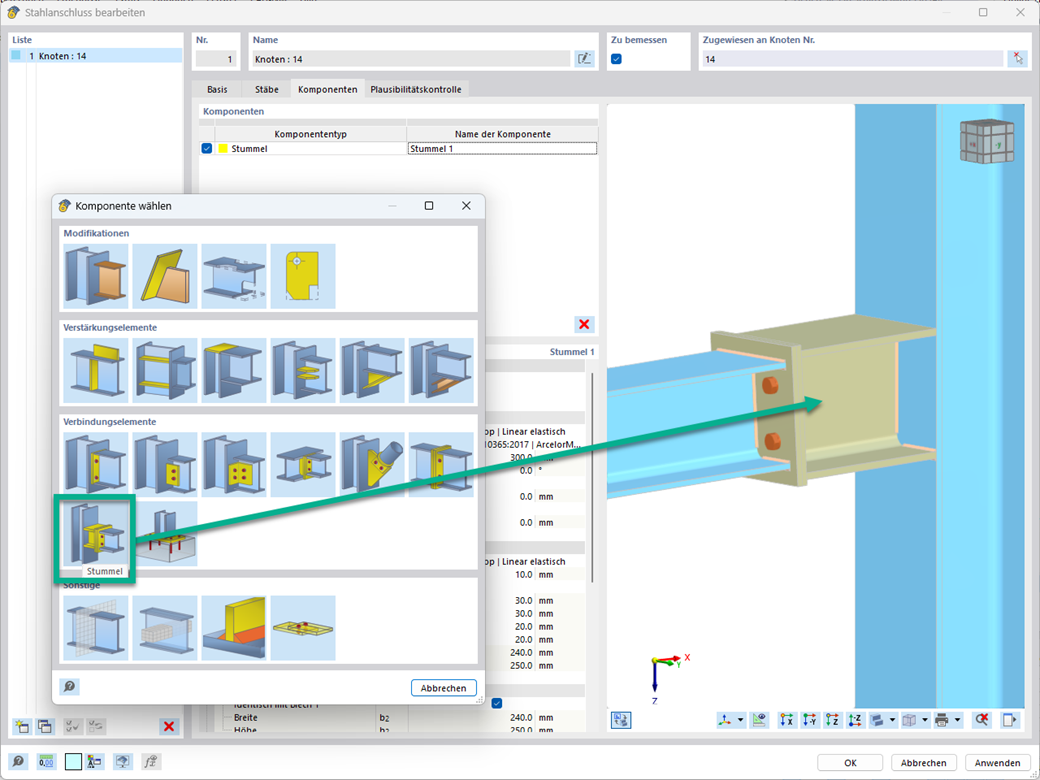

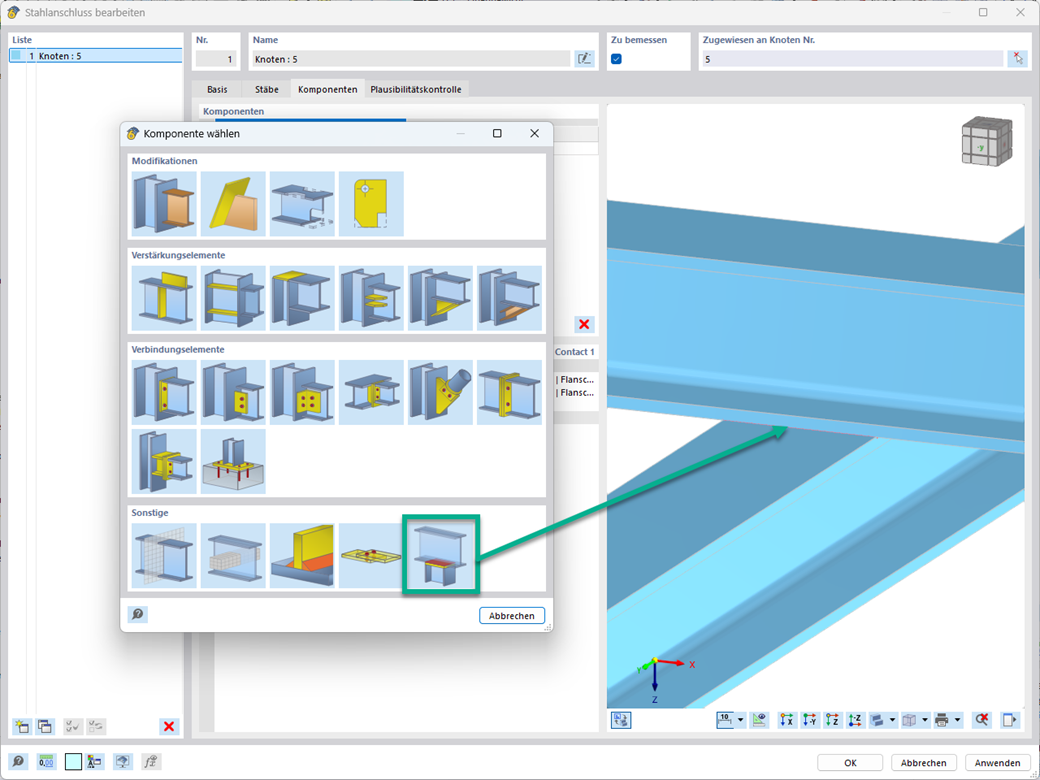

Para isso, está disponível o componente "Stub" no módulo Ligações de aço. Isto permite-lhe prolongar uma barra através de uma ligação de madre com outra barra (toco) e ligá-la a um componente de referência.

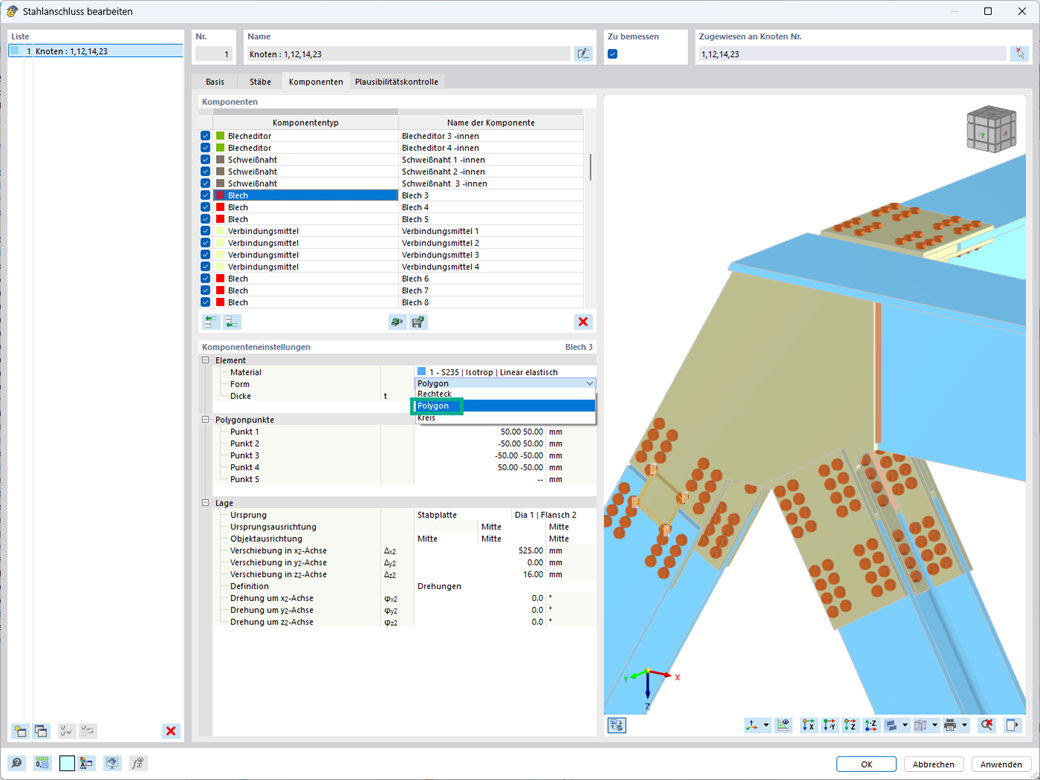

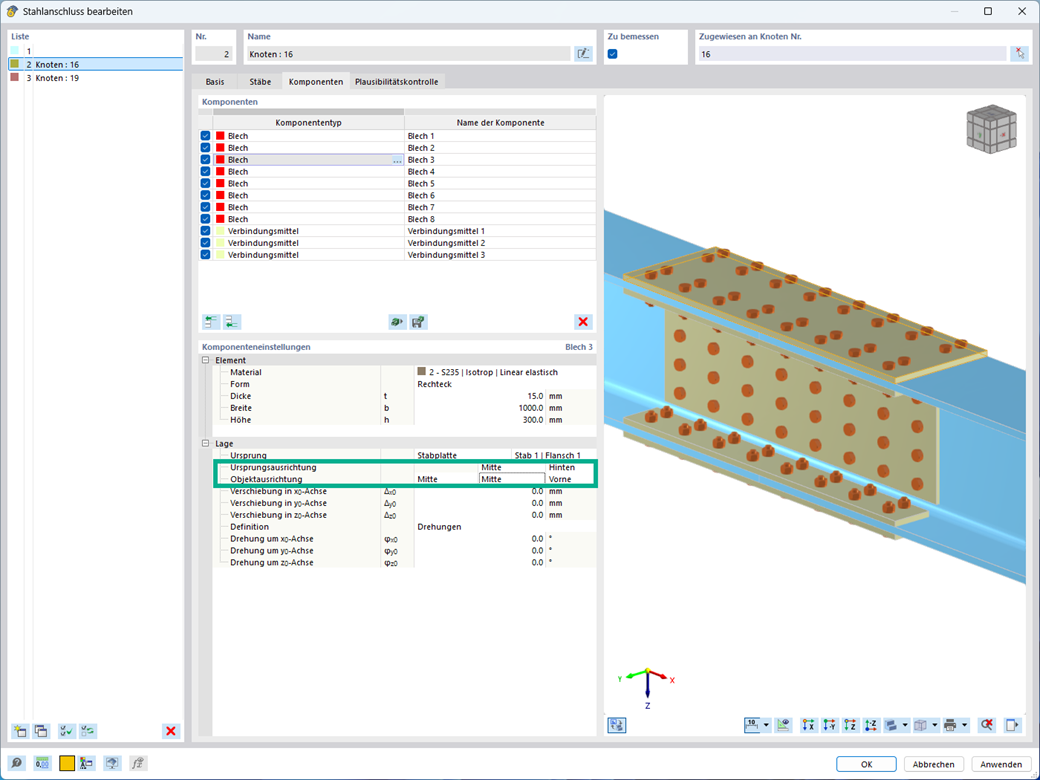

No módulo "Ligações de aço", é possível dispor as chapas em várias formas geométricas. Para isso, além das formas "Retângulo" e "Círculo", também está disponível a forma "Polígono". A forma poligonal deve ser definida através da introdução de coordenadas de pontos.

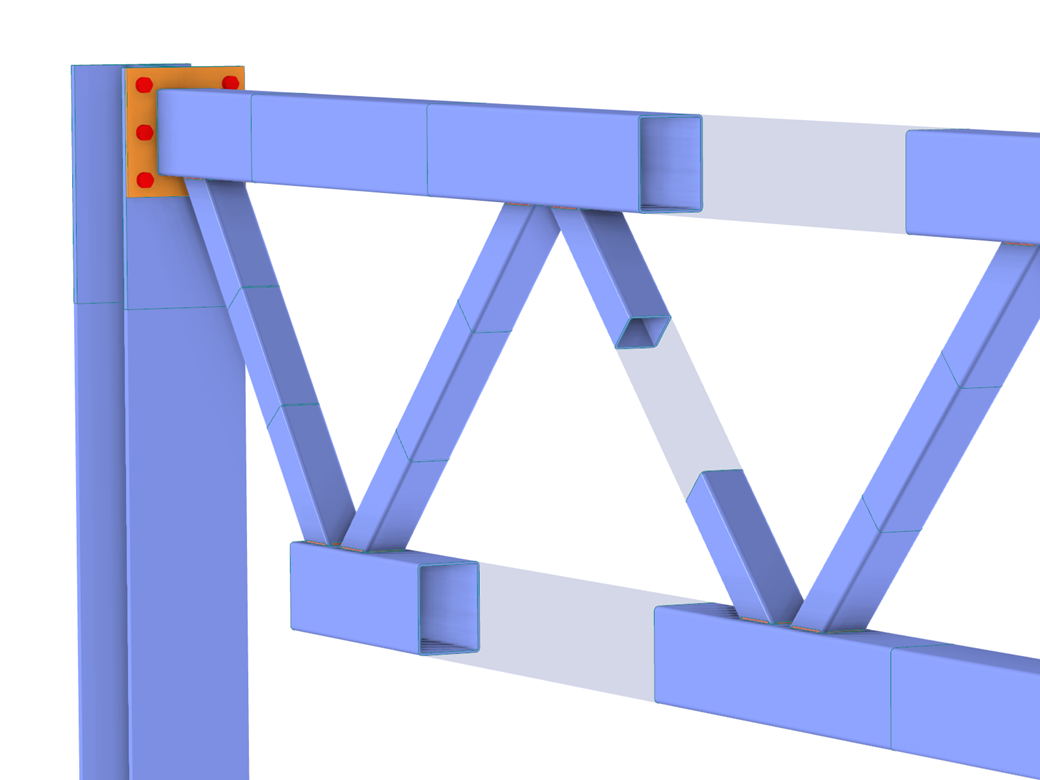

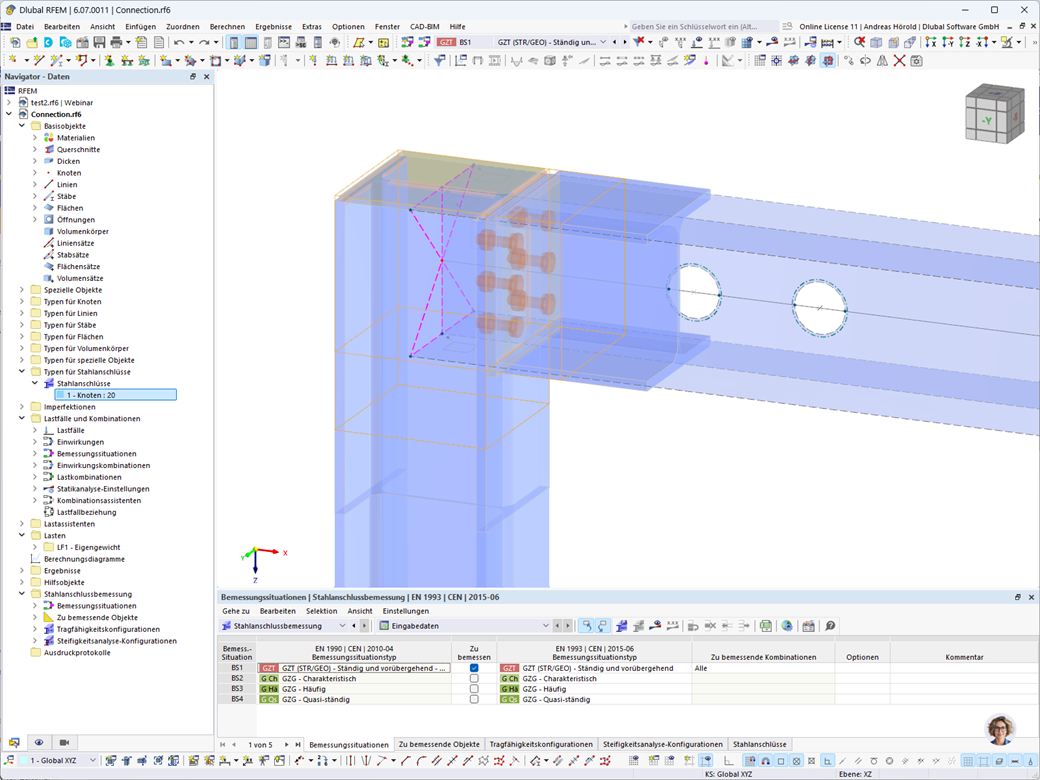

No módulo Ligações de aço, pode utilizar não apenas os habituais tipos de barra "Viga", "Treliça" etc., mas também o tipo de barra "Barra resultante" e secções a partir de elementos de superfície. Deve ser selecionada uma secção adequada para a barra resultante e as possíveis aberturas de barra no modelo de superfície devem ser definidas com o editor de barra.
