Faça aqui o download do modelo de uma ligação rígida e abra-o com o programa de elementos finitos RFEM.
Este modelo foi apresentado no seminário web gratuito "Análise de ligações de aço utilizando o modelo de elementos finitos no RFEM 6" de 24 de fevereiro de 2022 (em inglês, 22 de fevereiro de 2022 em alemão).
- Análise de ligações de aço utilizando um modelo de elementos finitos no RFEM 6 | 24.02.2022
- Análise de ligações de aço utilizando um modelo de elementos finitos no RFEM 6 | 10.08.2022
- Verificação de plausibilidade e verificação de colisão da ligação
- Análise de ligações de aço utilizando um modelo de elementos finitos no RFEM 6
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |

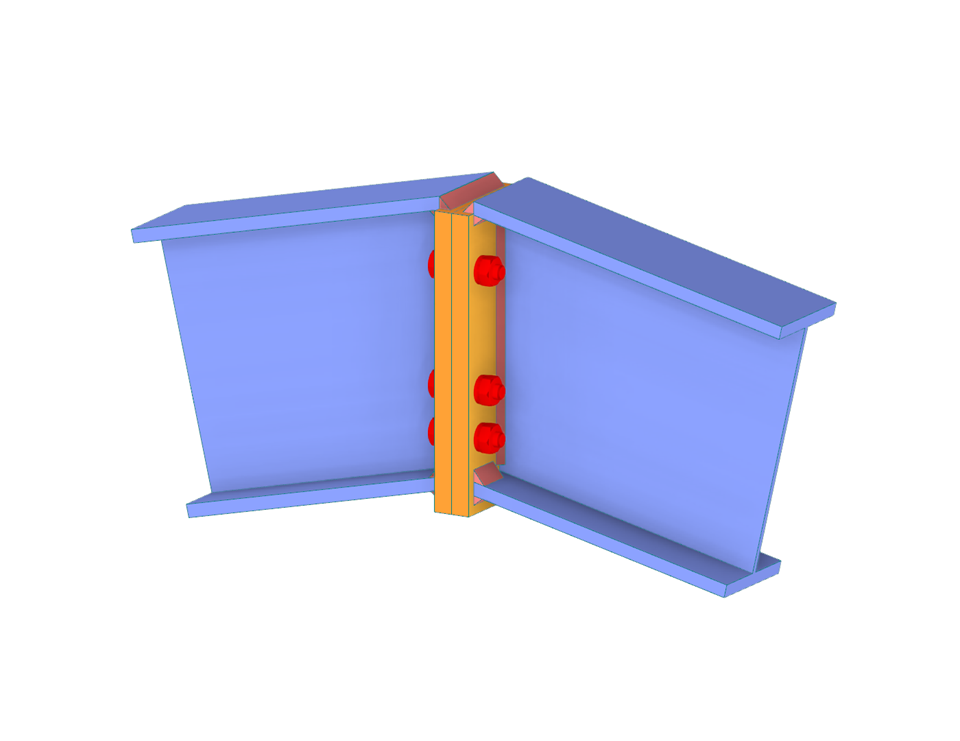

Ligação de aço rígida | 1
Número de nós | 62 |
Número de linhas | 91 |
Número de barras | 89 |
Número de superfícies | 6 |
Número de sólidos | 0 |
Número de casos de carga | 5 |
Número de combinações de cargas | 10 |
Número de combinações de resultados | 0 |
Peso total | 7,096 t |
Dimensões (métricas) | 13,000 x 6,001 x 15,000 m |
Dimensões (imperial) | 42.65 x 19.69 x 49.21 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
