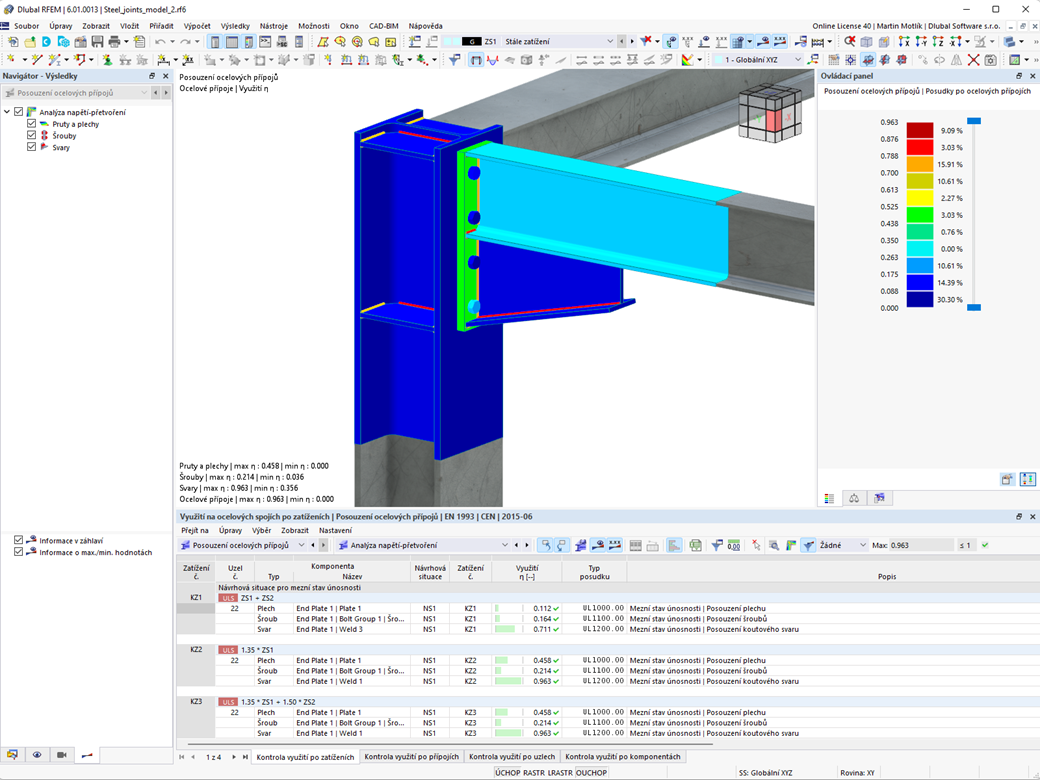

Ocelové přípoje | Výsledky

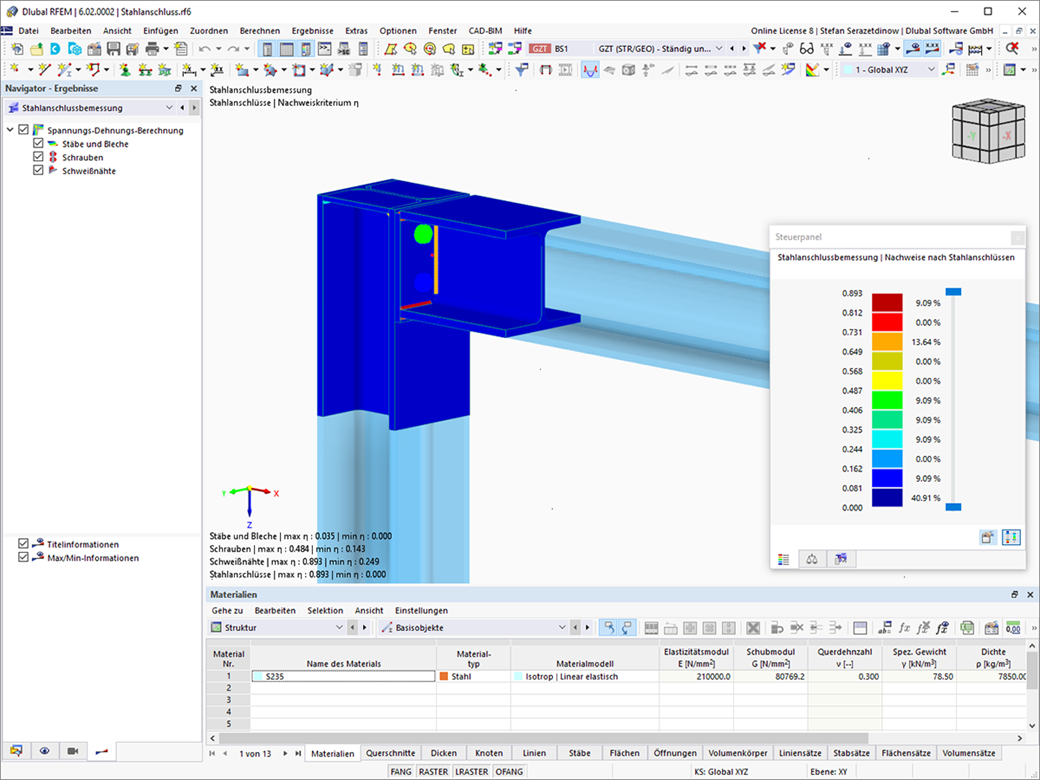

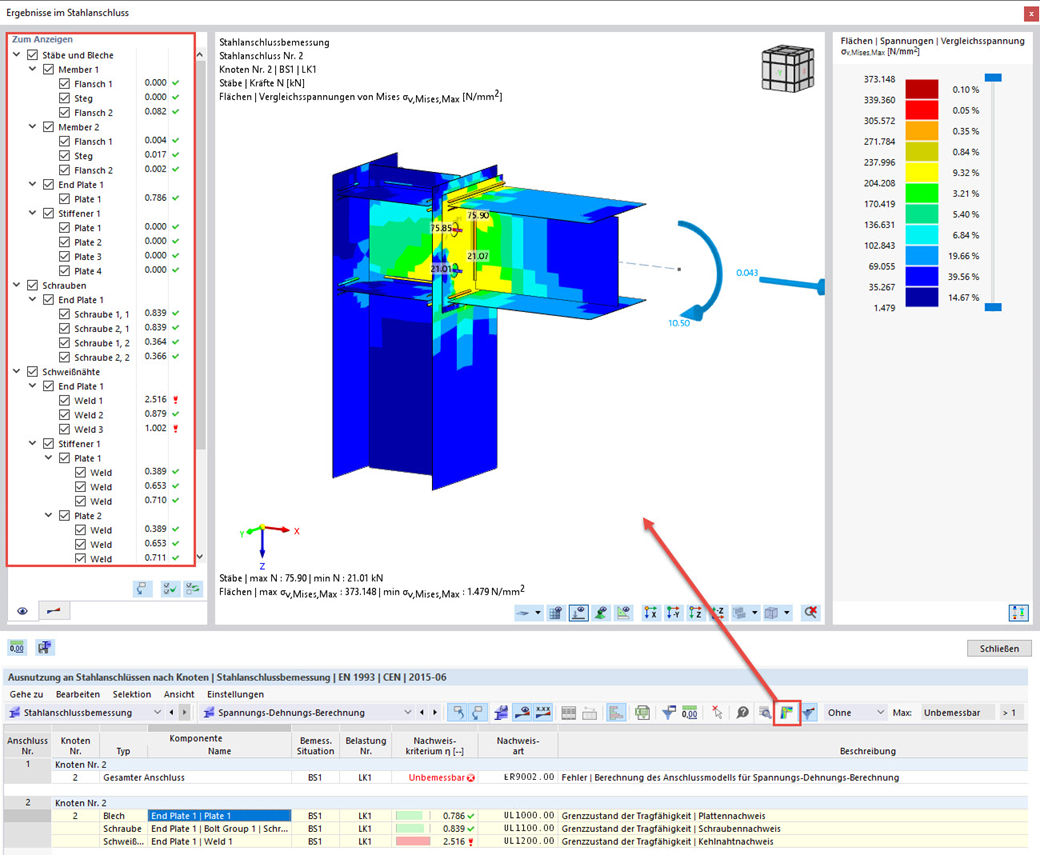

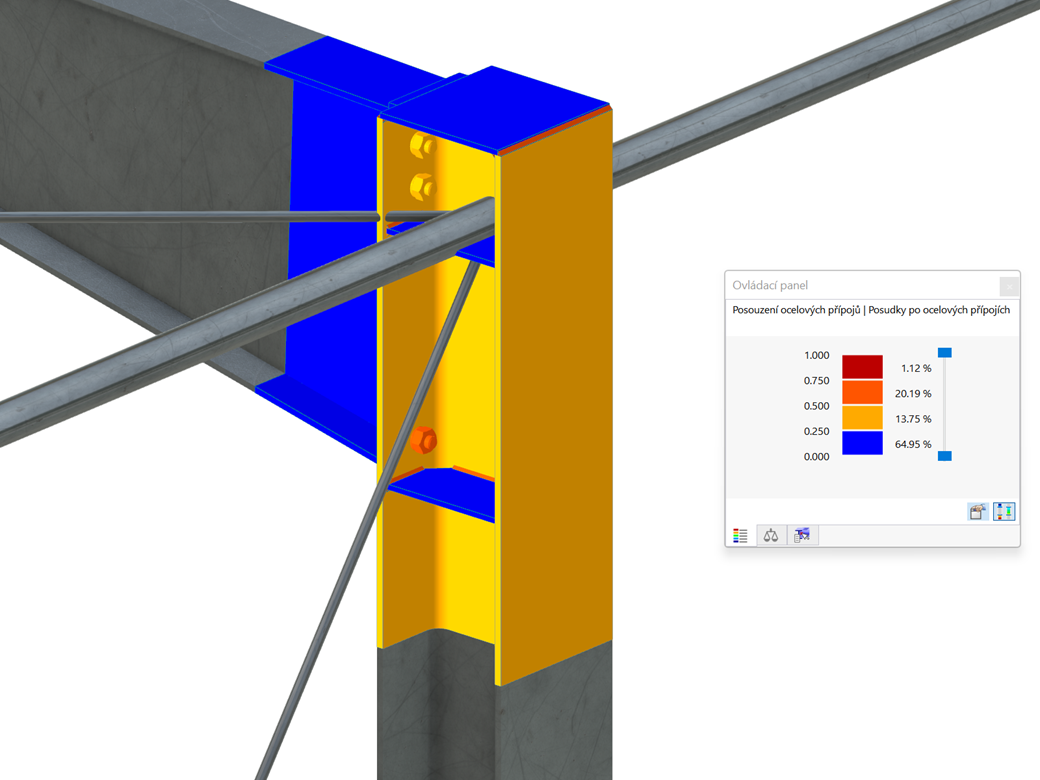

Všechny důležité výsledky si můžete nechat zobrazit na konečně-prvkovém modelu. Výsledky můžete filtrovat podle jednotlivých komponent.

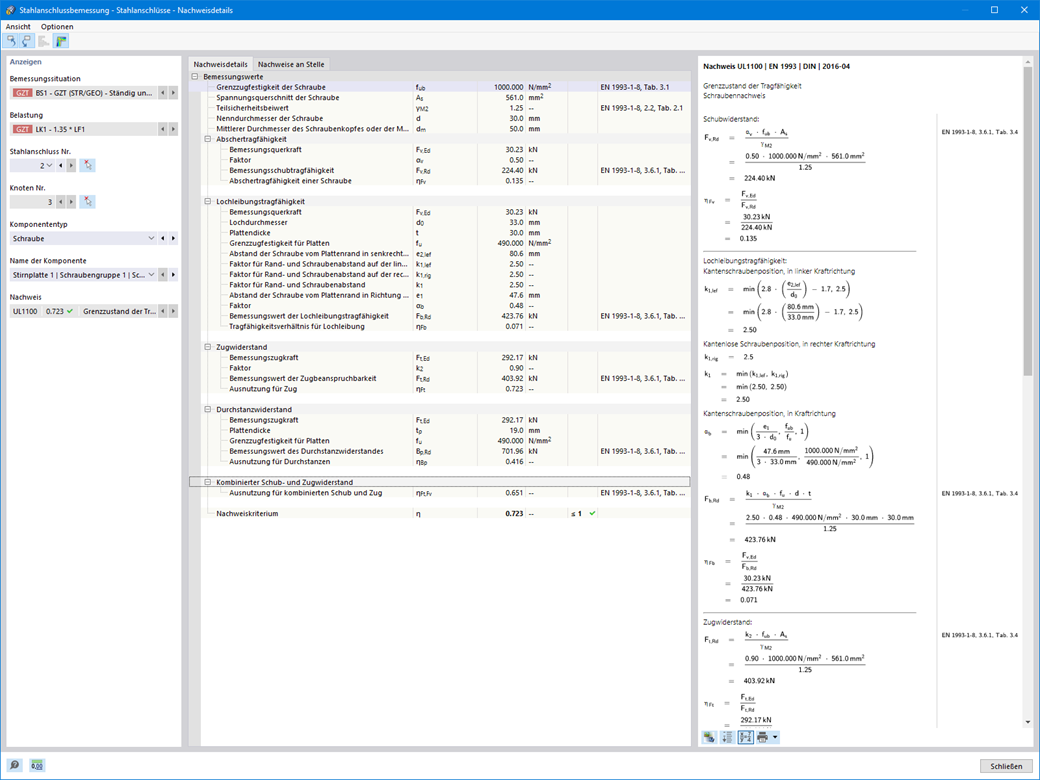

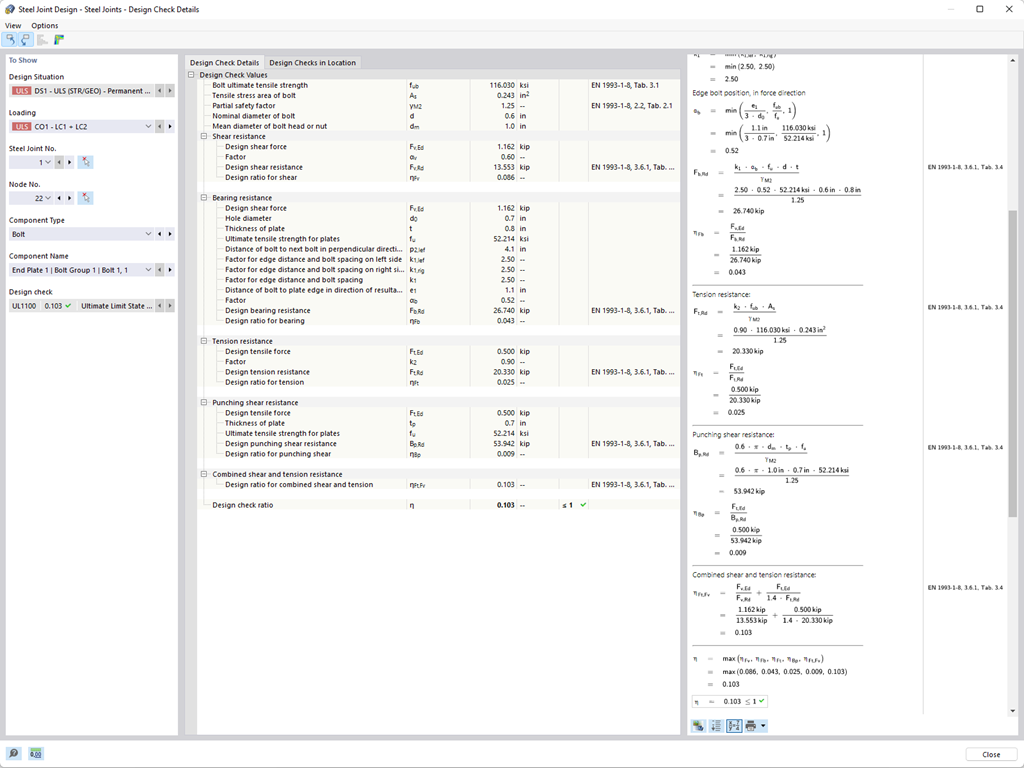

Kromě toho se vám všechna posouzení programu RFEM zobrazí v tabulce, včetně použitých vzorců. Tabulky výsledků lze na vaše přání převést do tiskového protokolu programu RFEM.
.png?mw=1024&hash=9c1d49fe9d8c0ad9f71c61779b099255c1a7864e)
Ocelové přípoje | Stabilitní analýza

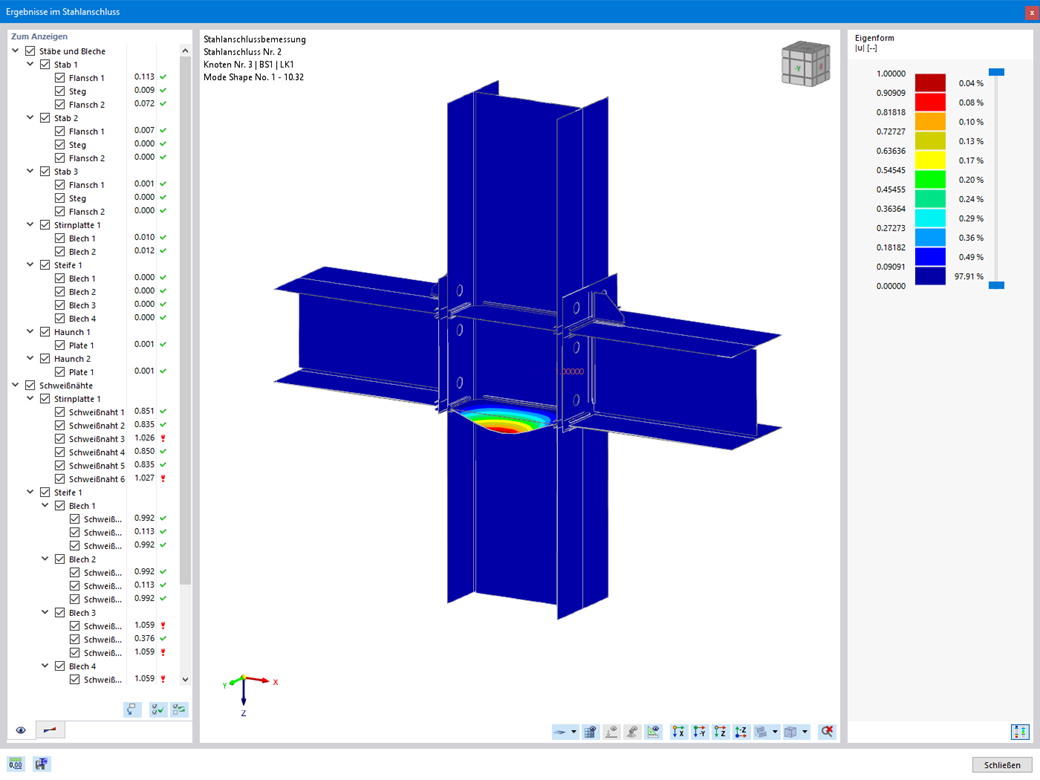

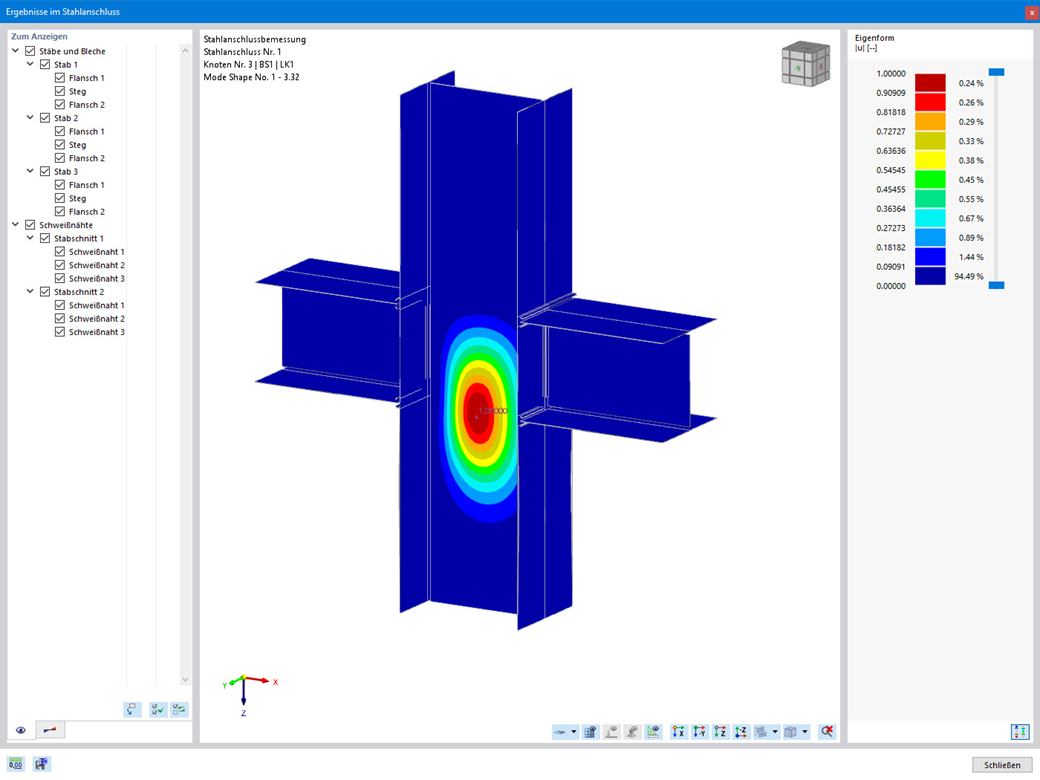

U komponent přípoje můžete posoudit, zda hrozí ztráta stability. K tomu je zapotřebí addon Stabilita konstrukce.

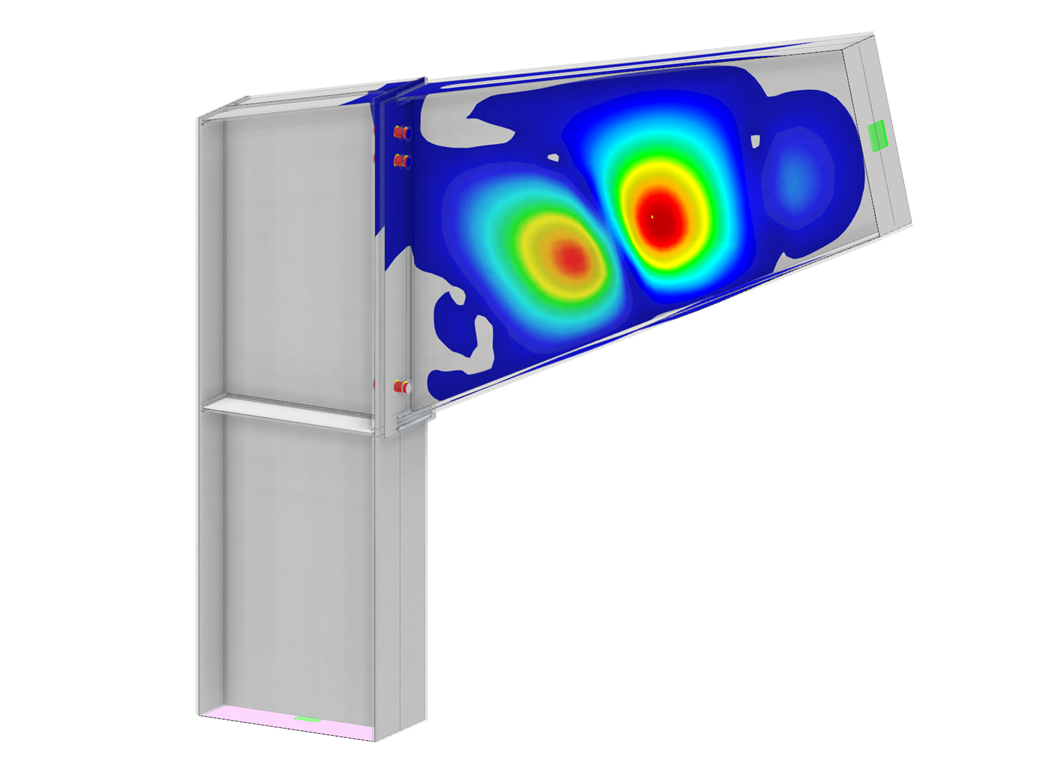

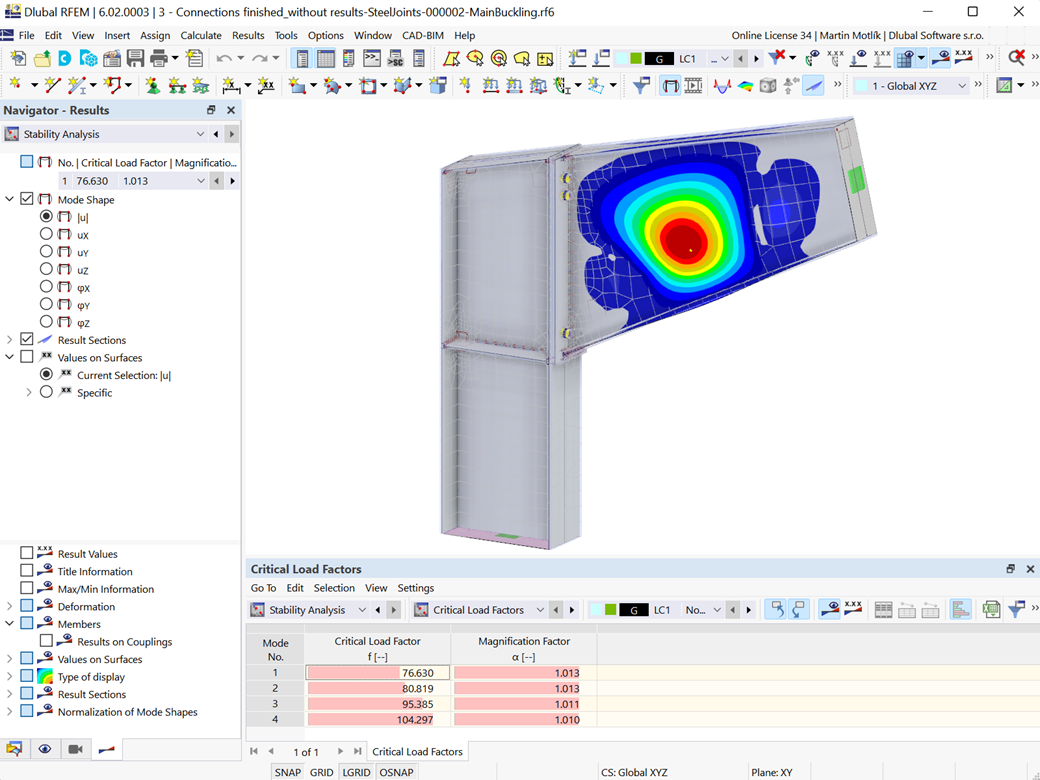

Pro model přípoje se spočítá součinitel kritického zatížení pro všechny analyzované kombinace zatížení a zadaný počet vlastních tvarů. Nejmenší součinitel kritického zatížení se porovnává s mezní hodnotou 15 z normy EN 1993-1-1, kapitola 5. Kromě toho můžete mezní hodnotu uživatelsky upravit. Program vám dále graficky zobrazí jako výsledek stabilitní analýzy příslušné vlastní tvary.
Pro analýzu stability používá RFEM upravený plošný model, který cíleně rozpoznává lokální tvary boulení. Model stabilitní analýzy včetně výsledků můžete uložit a použít samostatně.

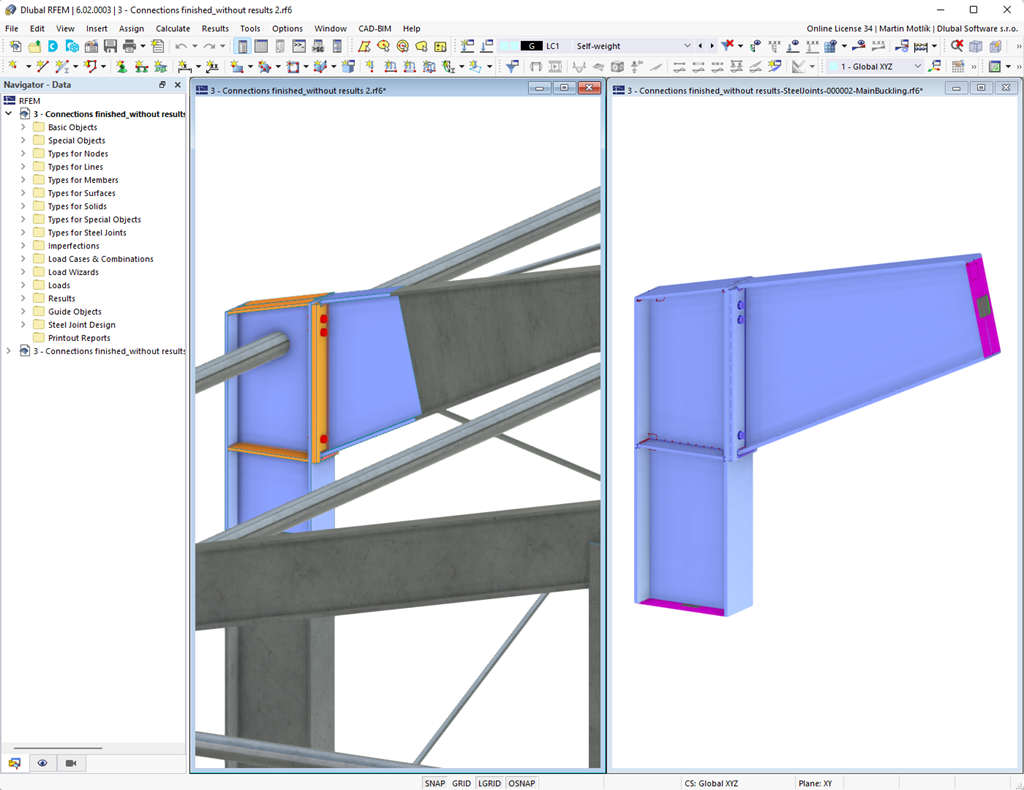

Uložení modelu s výsledky | Ocelové přípoje

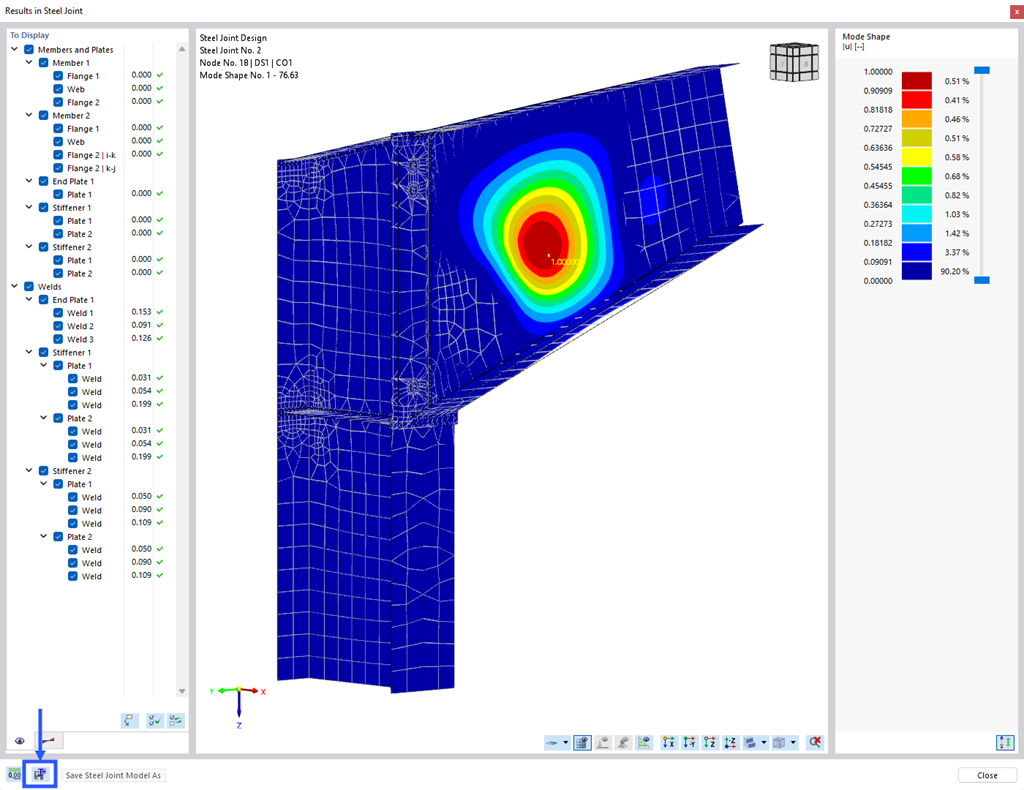

- Model ocelových přípojů a jeho výsledky lze uložit jako samostatný soubor
- Výsledná napětí a výsledky stabilitní analýzy (boulení spoje) lze zobrazit na samostatném modelu
- V uloženém modelu lze u přípoje spustit animaci deformací
- Komponenty přípoje se při uložení převádějí na plochy a pruty
Tiskový protokol | Ocelové přípoje

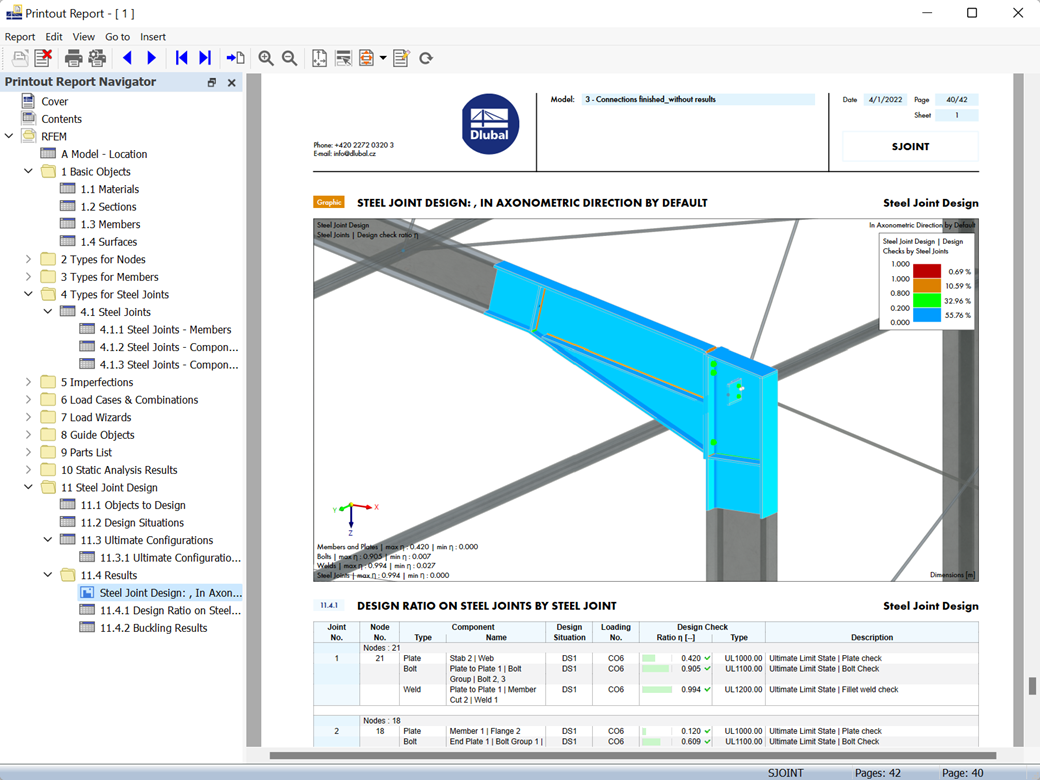

- Výsledky posouzení přípojů lze vložit do tiskového protokolu.
- Při vytváření nového tiskového protokolu je třeba vybrat položky z addonu Ocelové přípoje

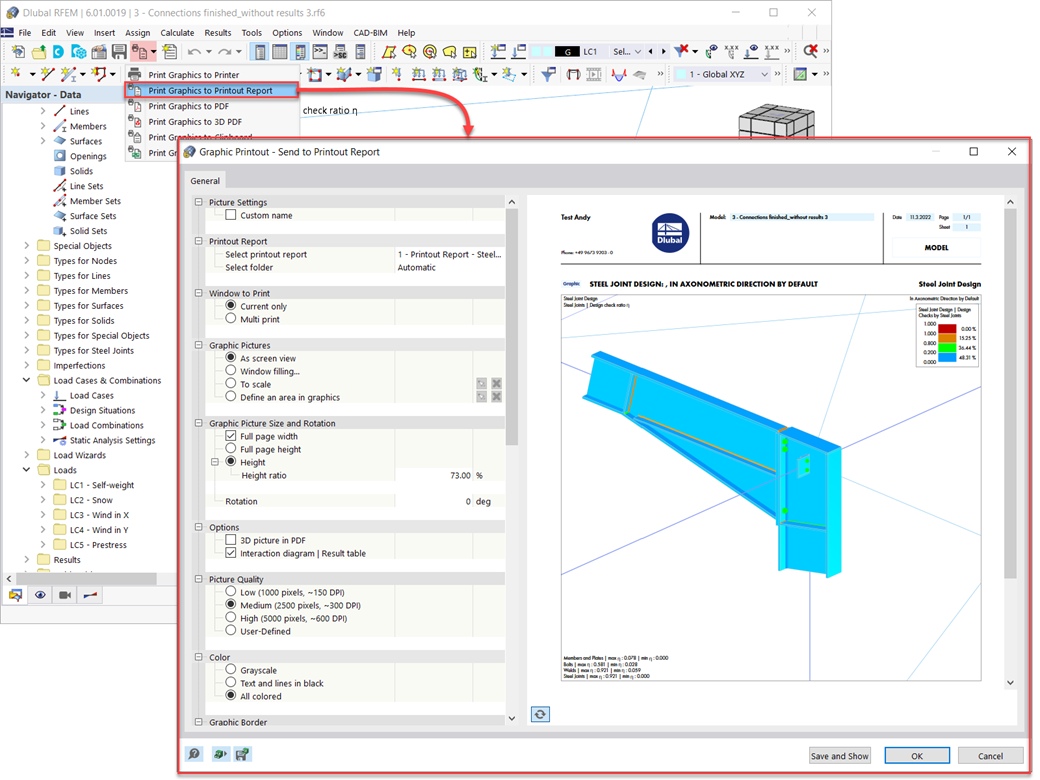

- Pomocí nástroje 'Tisk grafiky do tiskového protokolu' lze do protokolu vkládat obrázky s výsledky přípojů včetně ovládacího panelu.
- Tiskový protokol obsahuje údaje o komponentách přípoje, parametry posouzení, výsledky a obrázky
