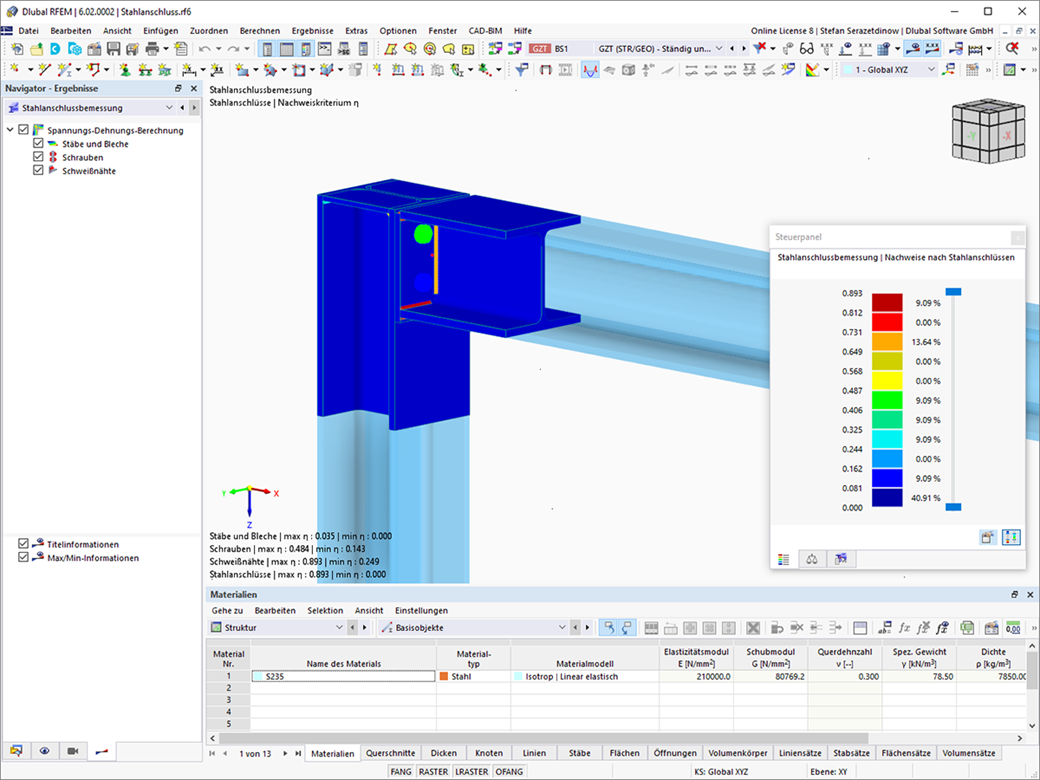

结果输出

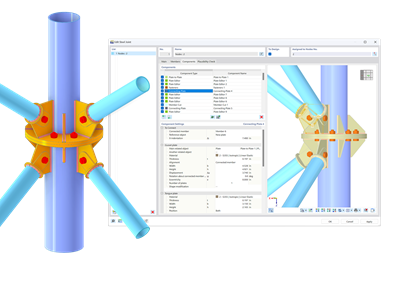

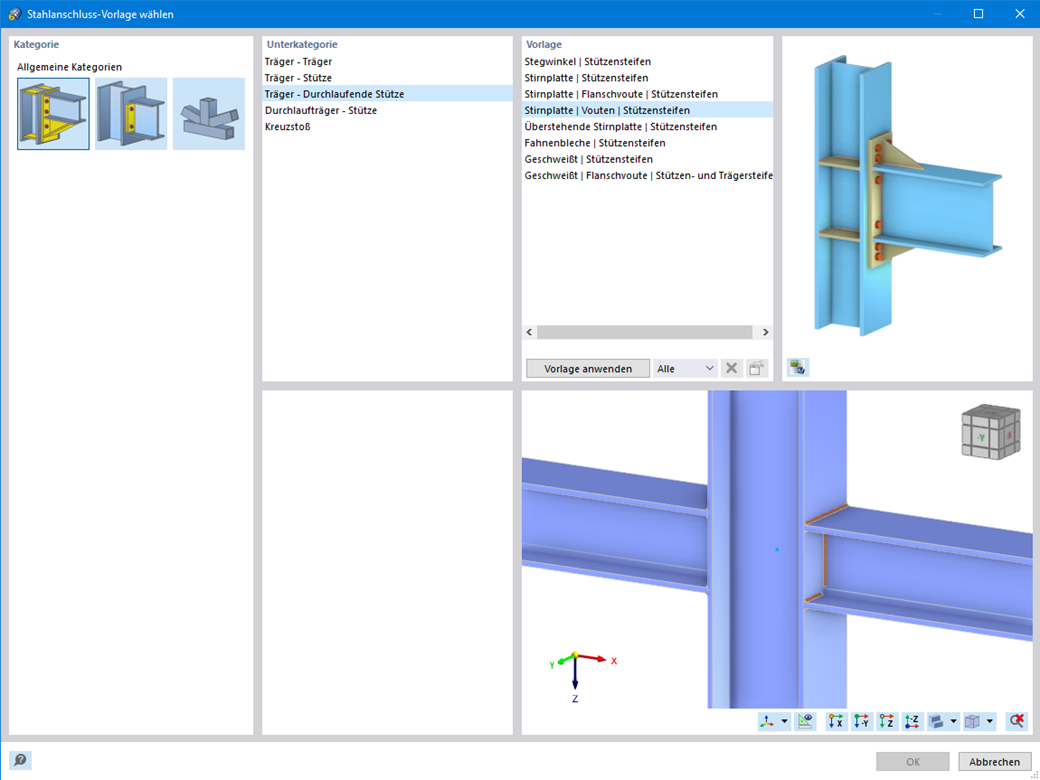

钢结构节点 | 结果

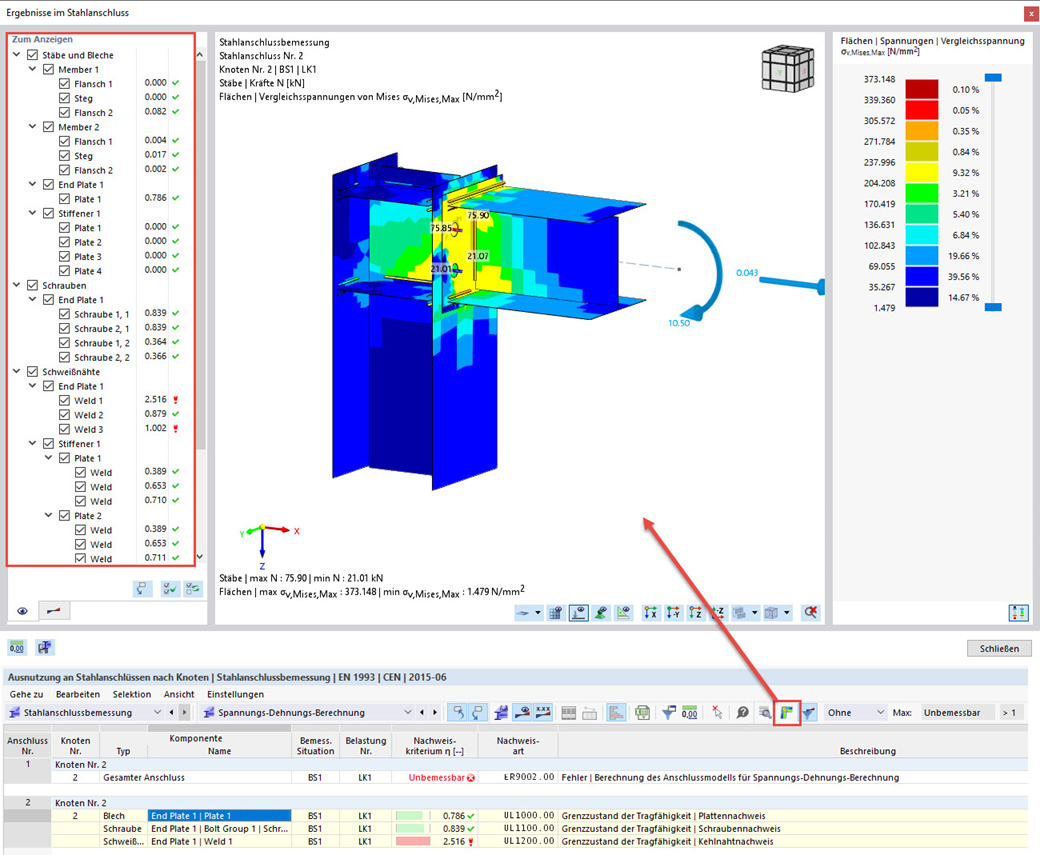

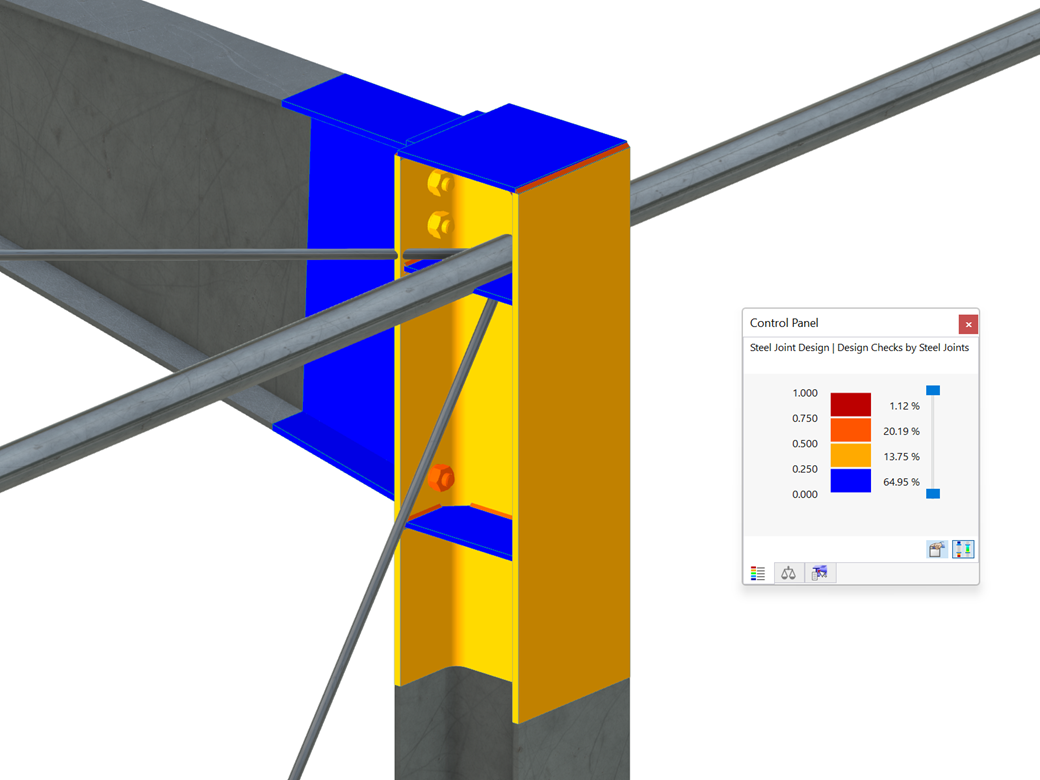

您可以在有限元模型中显示所有基本的结果。 用户可以将结果根据各个组件分别进行筛选。

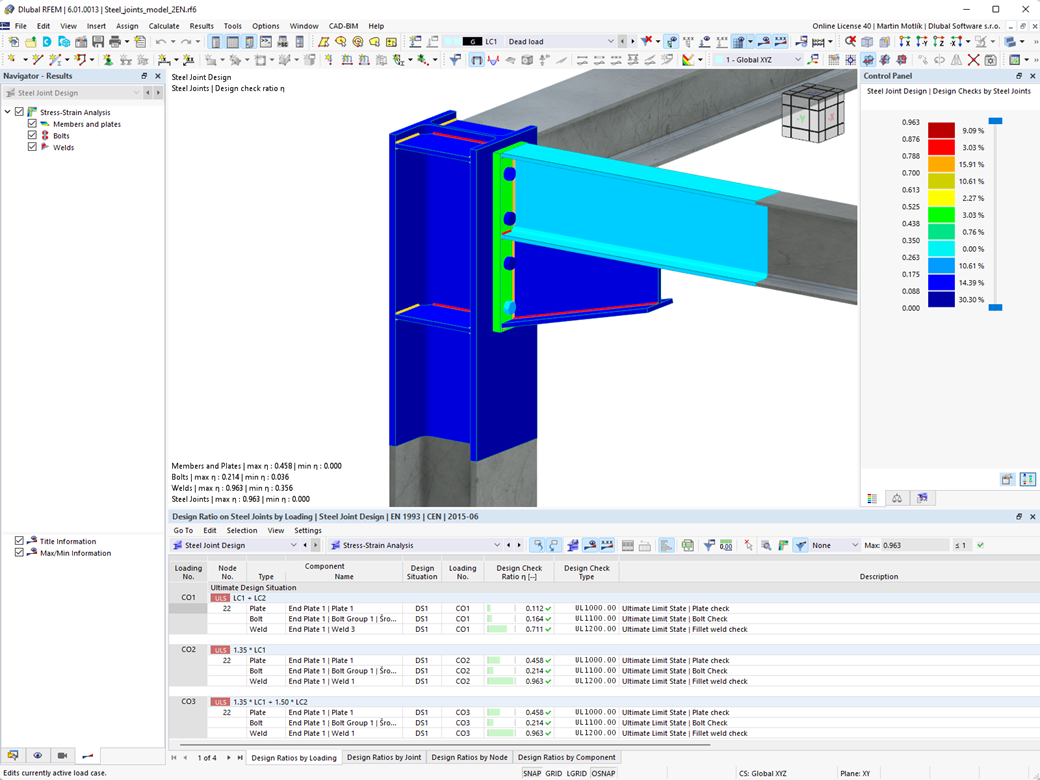

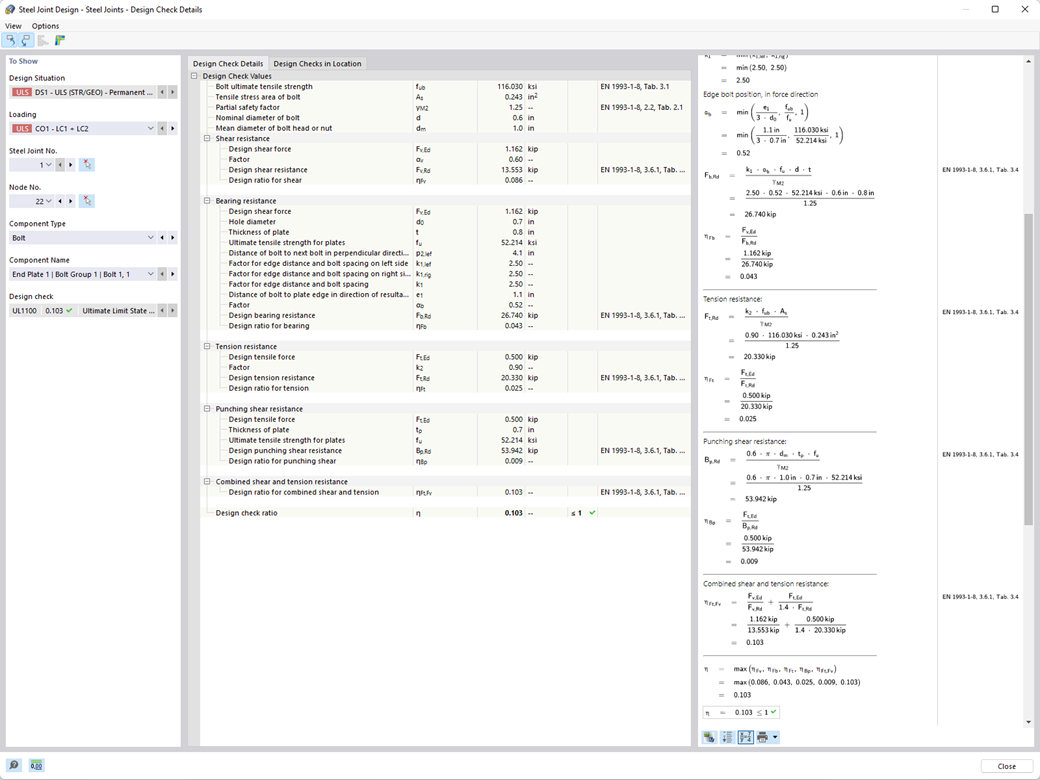

此外,RFEM 还以表格形式为您提供所有设计验算,包括使用的公式。 如果需要,您可以将结果表传输到 RFEM 计算书中。

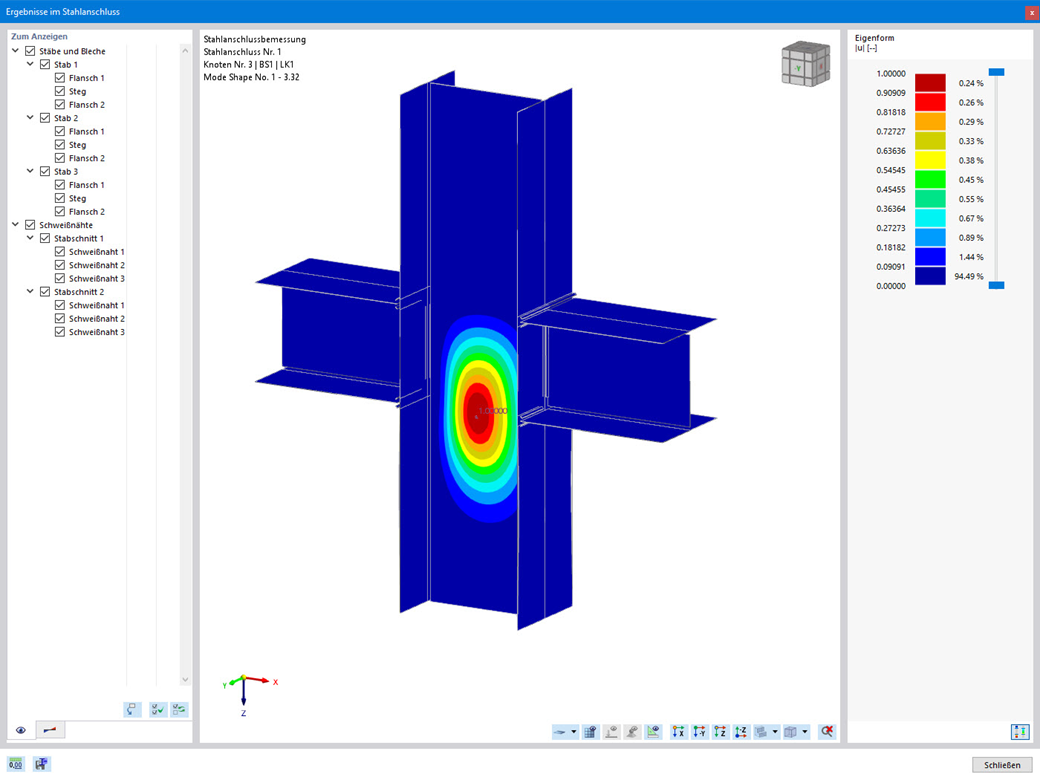

钢结构节点 | 稳定性分析
对于连接构件,可以检查是否相关稳定失效。 Dafür ist das Add-On Strukturstabilität erforderlich.

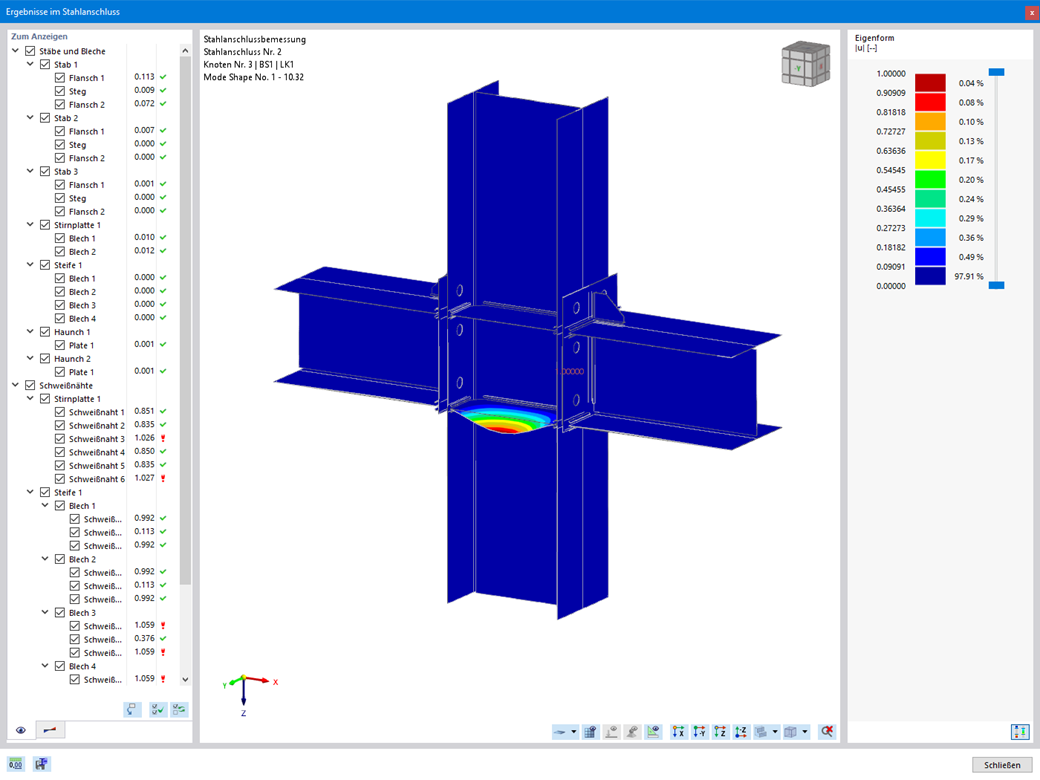

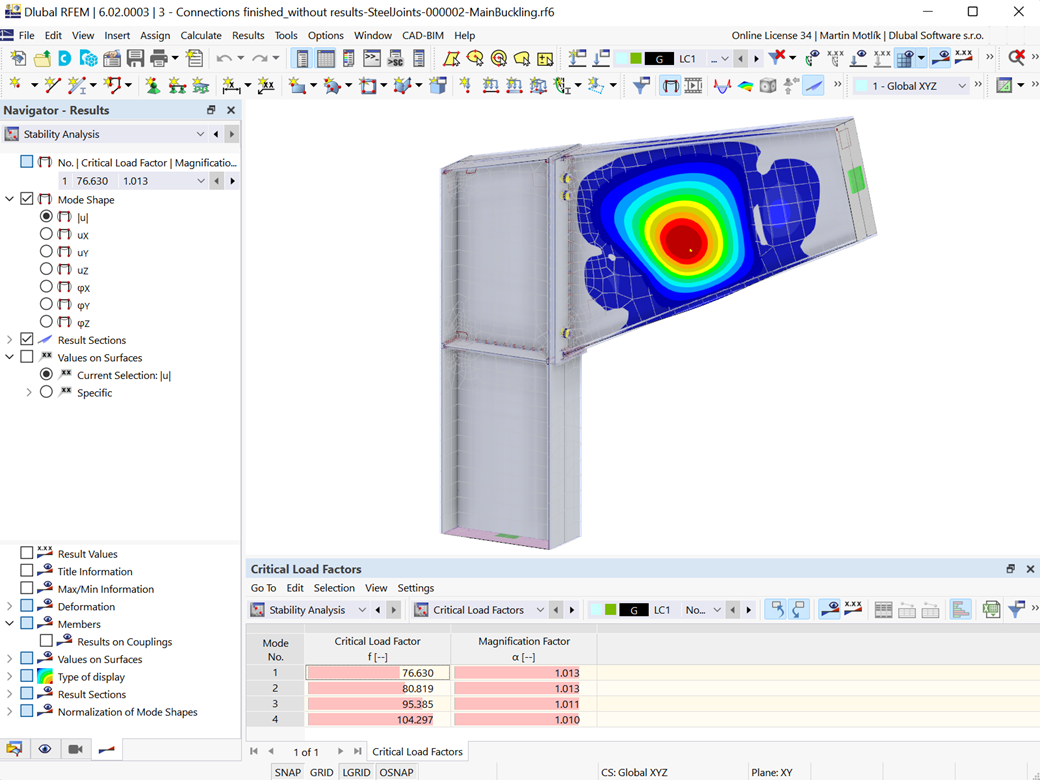

Dabei berechnen Sie für das Anschlussmodell den Verzweigungslastfaktor für alle untersuchten Lastkombinationen und die gewählte Anzahl an Eigenformen. Den kleinsten Verzweigungslastfaktor vergleichen Sie mit dem Grenzwert 15 aus der Norm EN 1993-1-1, Abschnitt 5. Zudem können Sie eine benutzerdefinierte Anpassung des Grenzwertes durchführen. Das Programm stellt Ihnen als Ergebnis der Stabilitätsanalyse die zugehörigen Eigenformen grafisch dar.
Für die Stabilitätsuntersuchung nutzt RFEM ein angepasstes Flächenmodell, um die lokalen Beulfiguren gezielt zu erkennen. Auch das Modell der Stabilitätsanalyse können Sie inklusive der Ergebnisse als eigene Modelldatei abspeichern und verwenden.

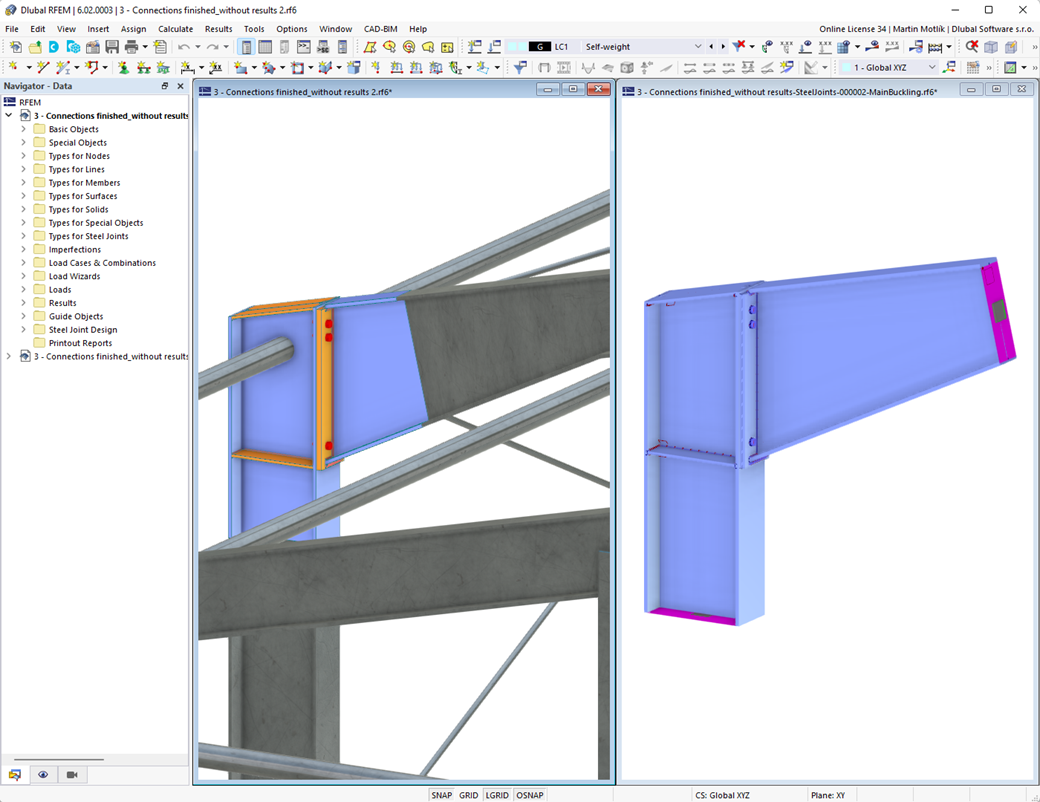

保存模型和结果 | 钢结构节点
- 钢结构节点模型和结果可以另存为单独的模型文件
- 由此产生的应力和稳定性分析(节点屈曲)的结果可以在单独的模型中显示。
- 在保存的模型中,可以对连接节点进行变形动画处理。
- 保存时,连接组件将转换为面和杆件

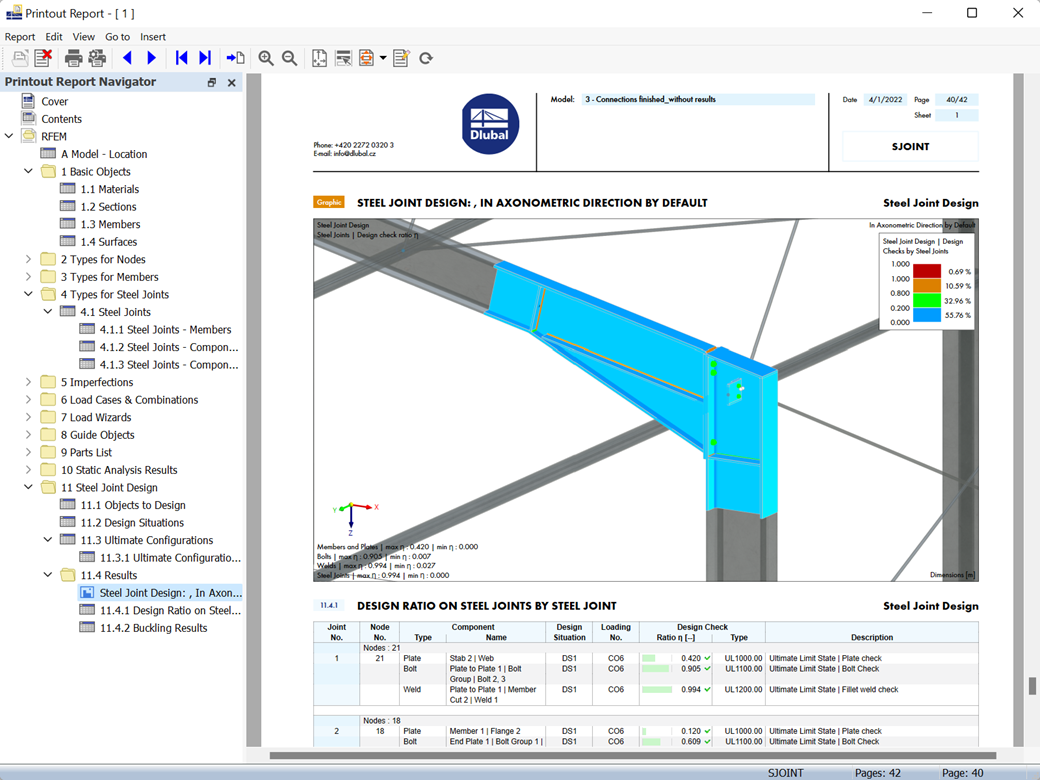

计算书 | 钢结构节点
- 可以将连接计算结果输入到打印报告中
- 在新建打印报告时,可以选择从钢结构节点模块

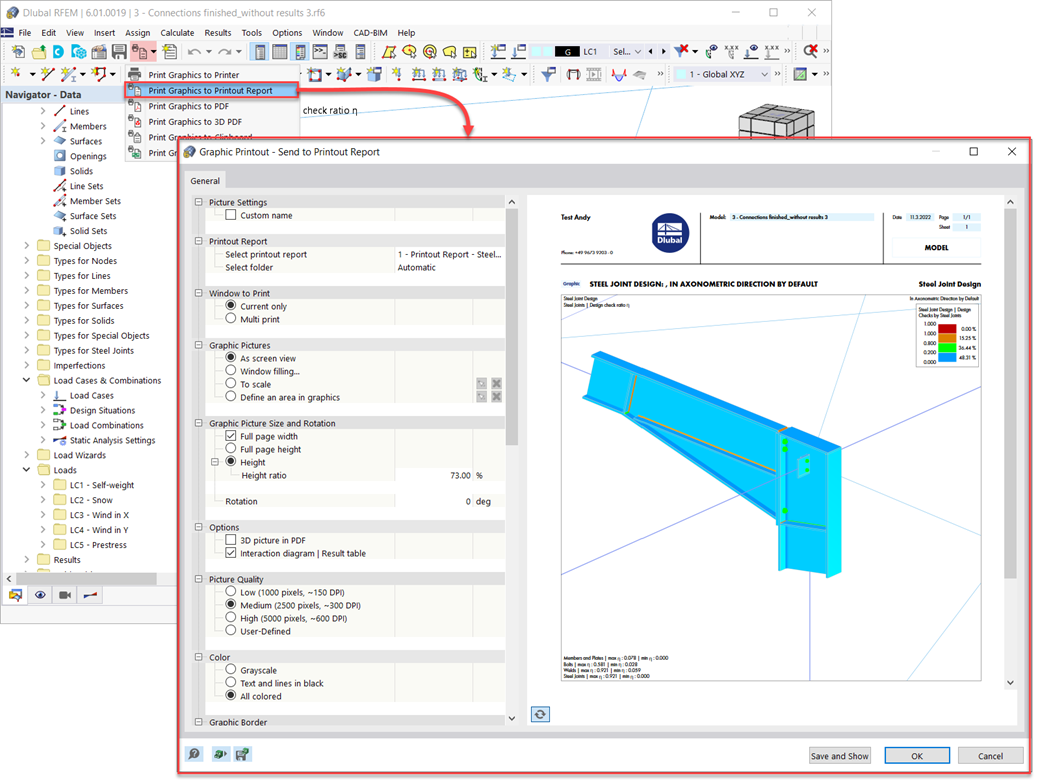

- 使用'将图形打印到打印报告'工具可以将连接(包括控制面板)的结果图形插入到报告中。
- 计算书包含连接件、设计参数、结果和图形的设置。
