Résultats
Assemblages métalliques | Résultats

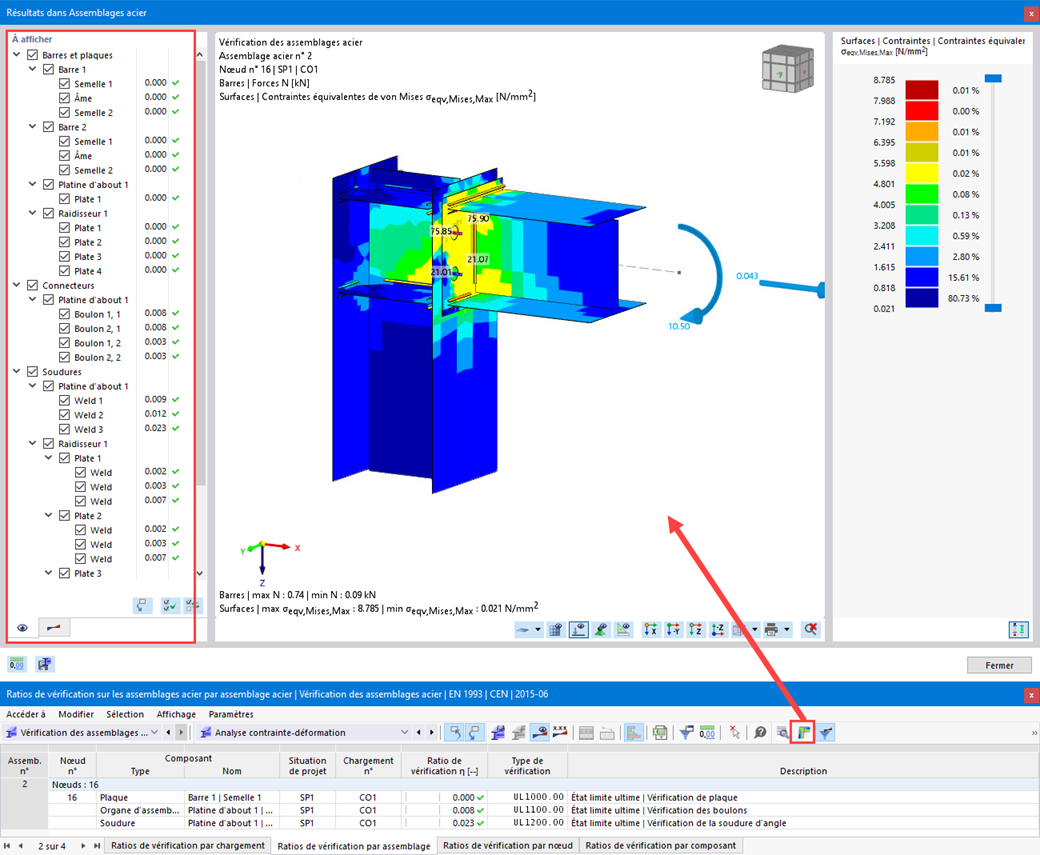

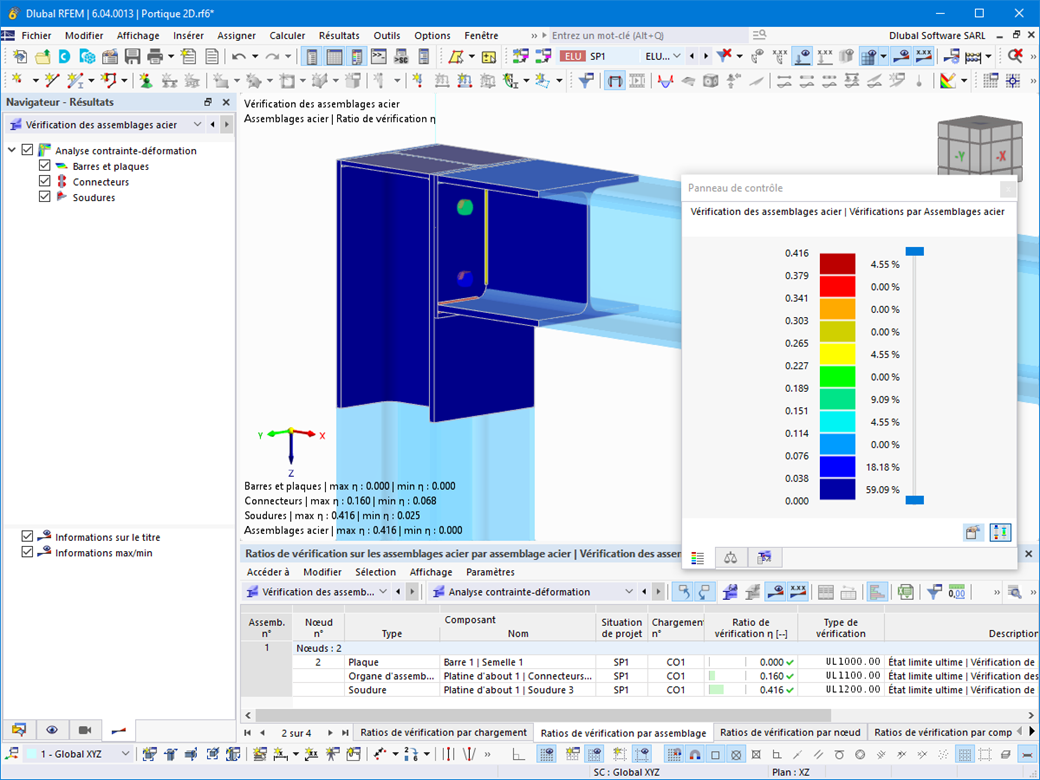

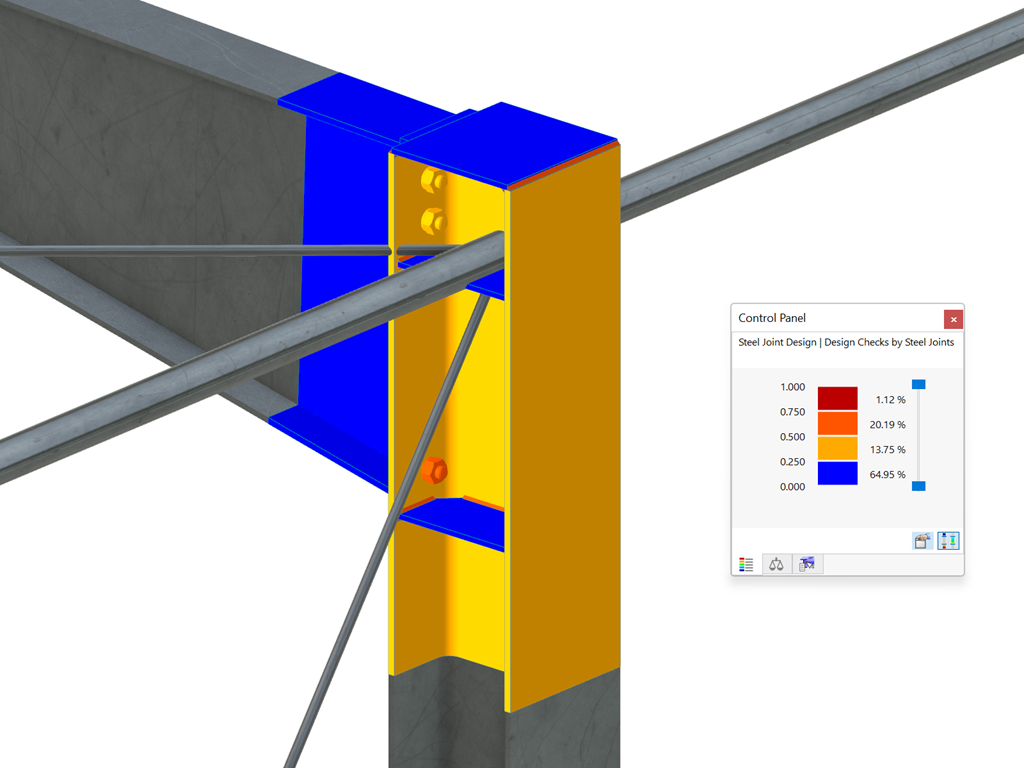

Vous pouvez afficher tous les résultats essentiels sur le modèle EF. Ainsi, vous pouvez filtrer les résultats séparément selon les composants respectifs.

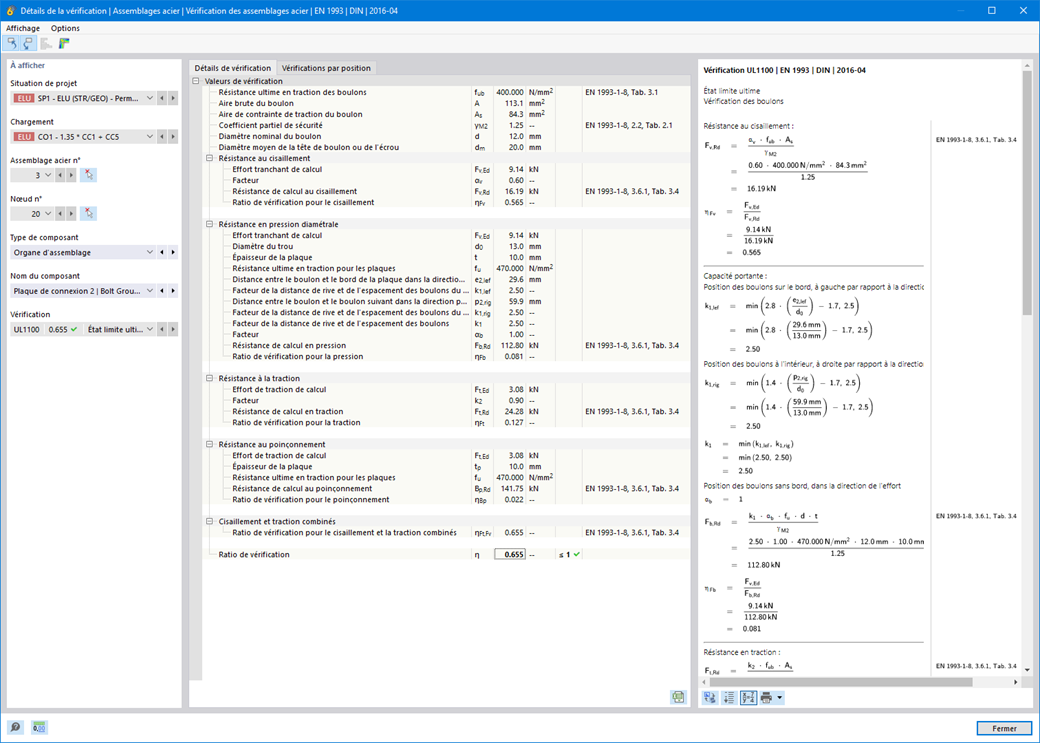

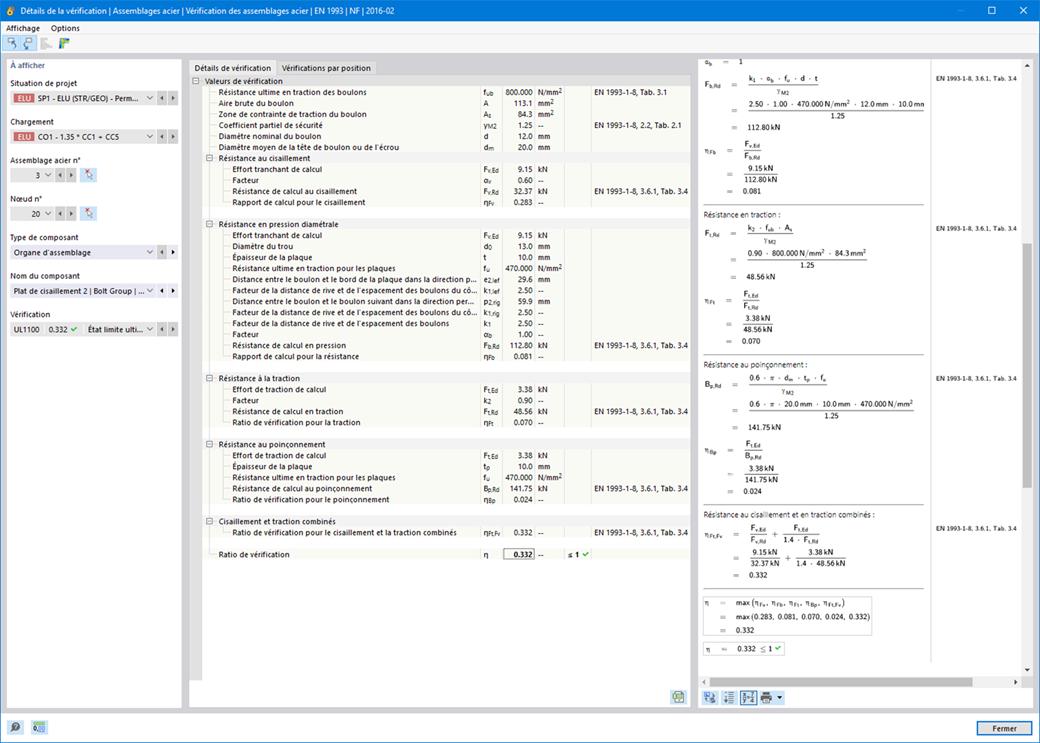

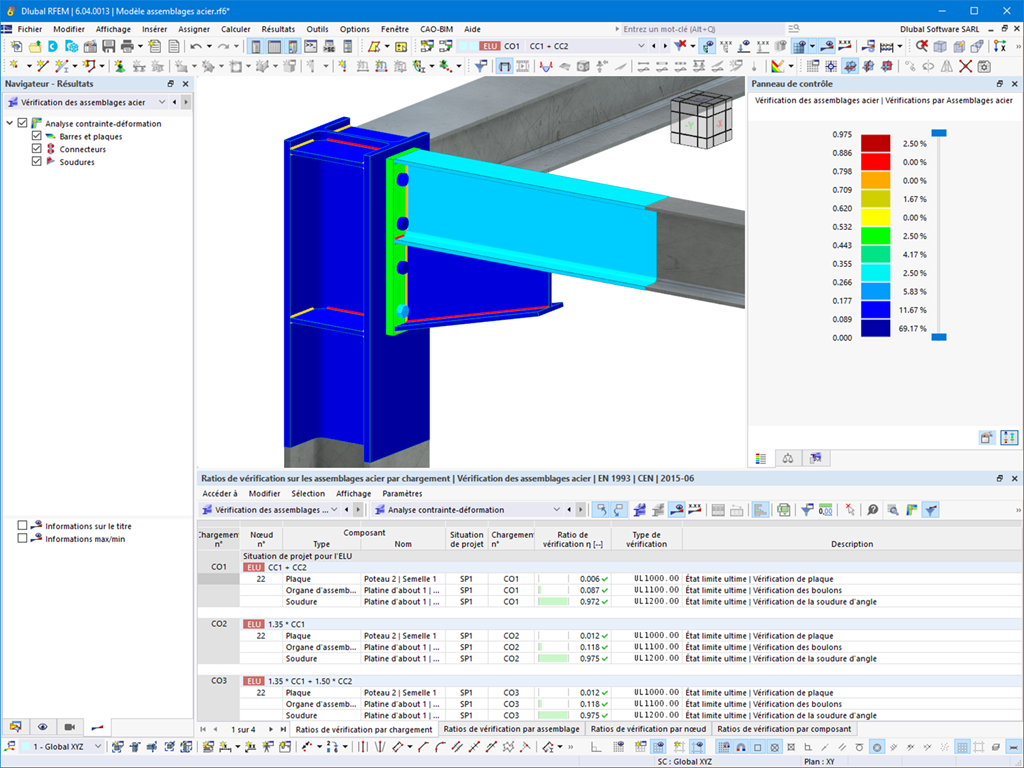

De plus, RFEM met à votre disposition toutes les vérifications sous forme de tableau, y compris la représentation des formules utilisées. Si vous le souhaitez, les tableaux de résultats peuvent également être transférés dans le rapport d'impression de RFEM.
Assemblages métalliques | Logiciels d'analyses de stabilité

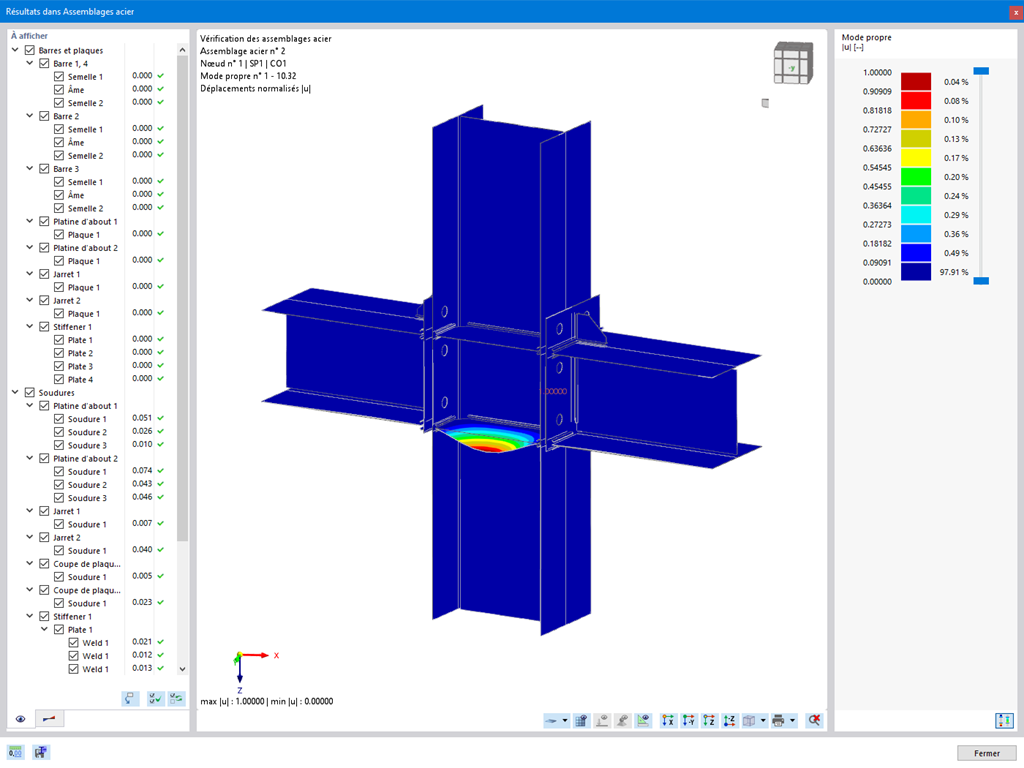

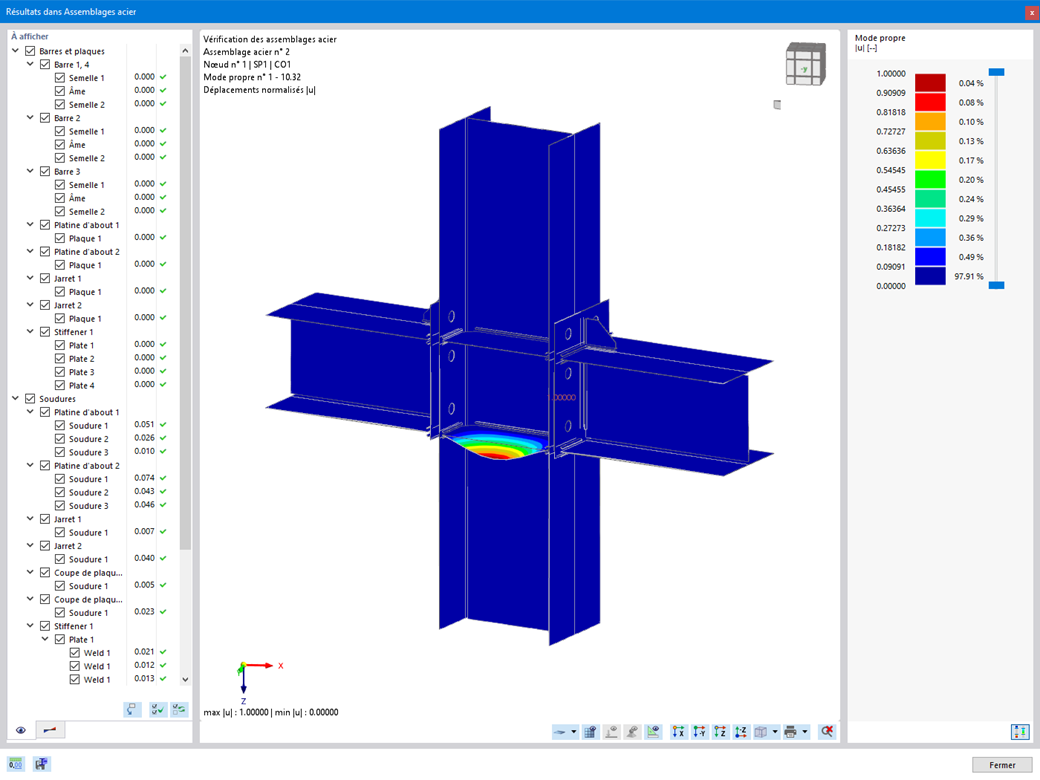

Vous pouvez vérifier si l'échec de la stabilité est pertinent pour les composants d'assemblage. Le module complémentaire Stabilité de la structure est requis pour cette opération.

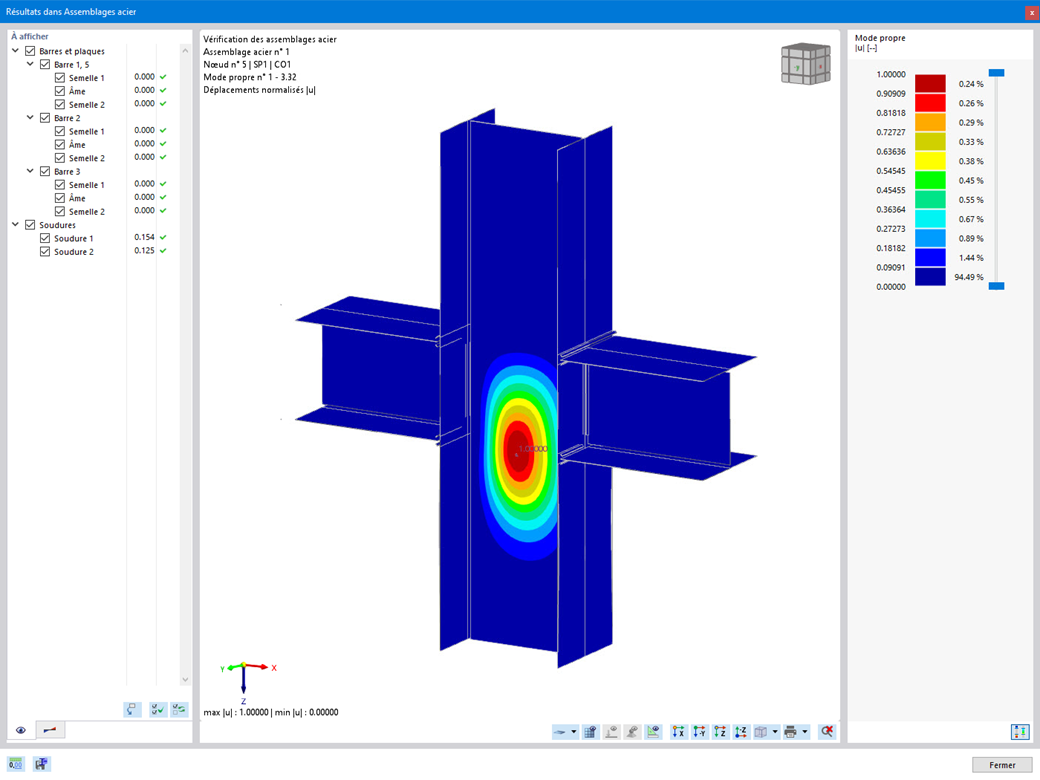

Dans ce cas, vous calculez le facteur de charge critique pour toutes les combinaisons de charges analysées et le nombre de modes propres sélectionné pour le modèle d'assemblage. Comparez le facteur de charge critique le plus faible avec la valeur limite 15 de la norme EN 1993-1-1, clause 5. De plus, vous pouvez ajuster vous-même la valeur limite. Le logiciel affiche graphiquement les modes propres correspondants comme résultats de l'analyse de stabilité.
Pour l'analyse de stabilité, RFEM utilise le modèle de surface adapté pour reconnaître spécifiquement les formes de flambement local. Vous pouvez également enregistrer et utiliser le modèle de l'analyse de stabilité, y compris les résultats, comme un fichier de modèle distinct.
Enregistrement du modèle avec résultats | Assemblages acier

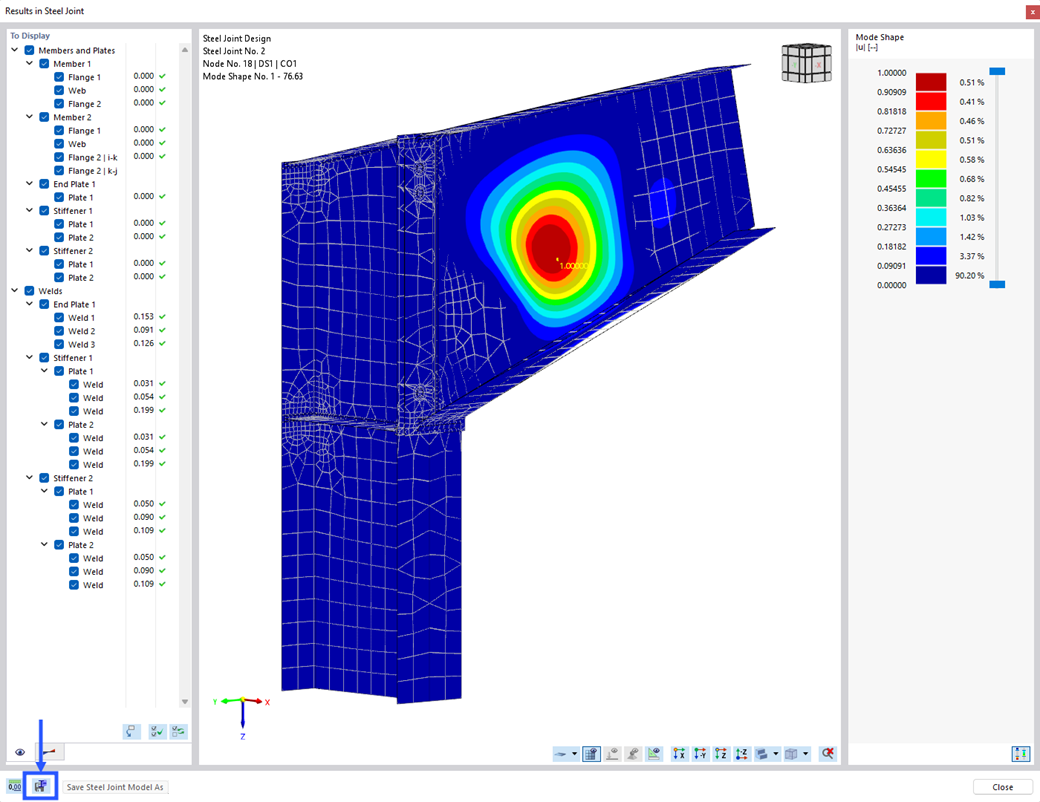

- Le modèle des assemblages en acier et les résultats peuvent être enregistrés dans un fichier modèle distinct
- Les contraintes résultantes et les résultats de l'analyse de stabilité (flambement d'assemblage) peuvent être affichés dans un modèle distinct
- Dans le modèle enregistré, vous pouvez exécuter une animation de déformation sur l'assemblage
- Les composants d'assemblage sont convertis en surfaces et barres lorsqu'ils sont enregistrés
Rapport d'impression | Assemblages acier
- Les résultats de la vérification des assemblages peuvent être entrés dans le rapport d'impression
- Lors de la création d'un nouveau rapport d'impression, sélectionnez les éléments ajoutés à partir du module complémentaire Assemblages acier

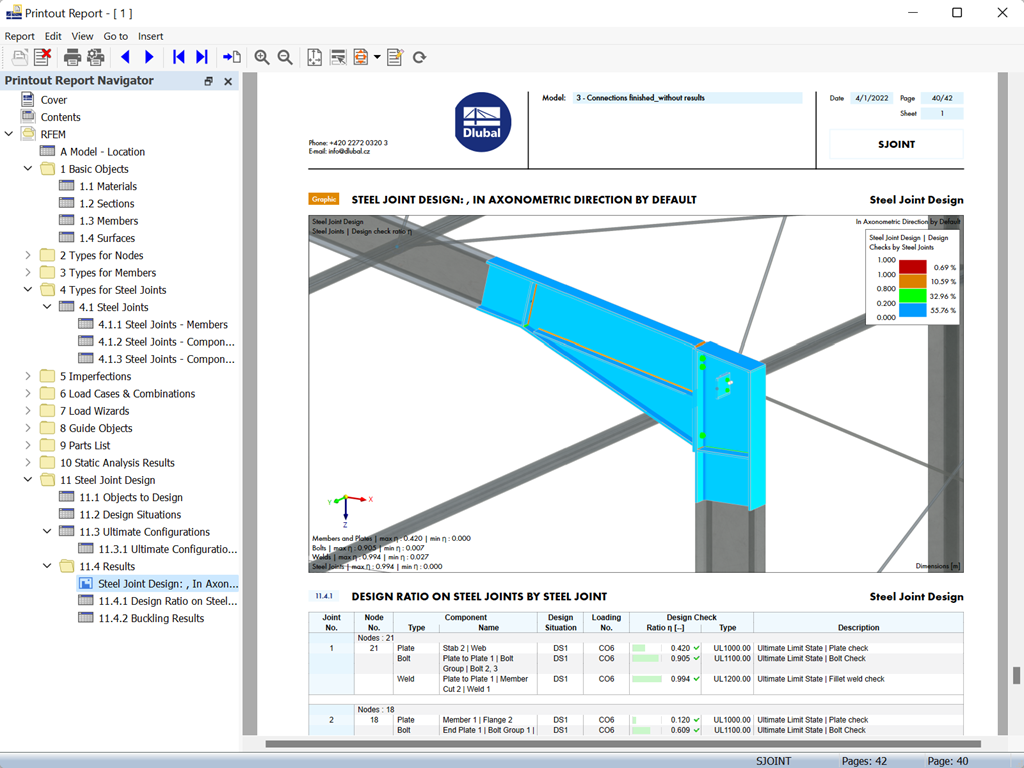

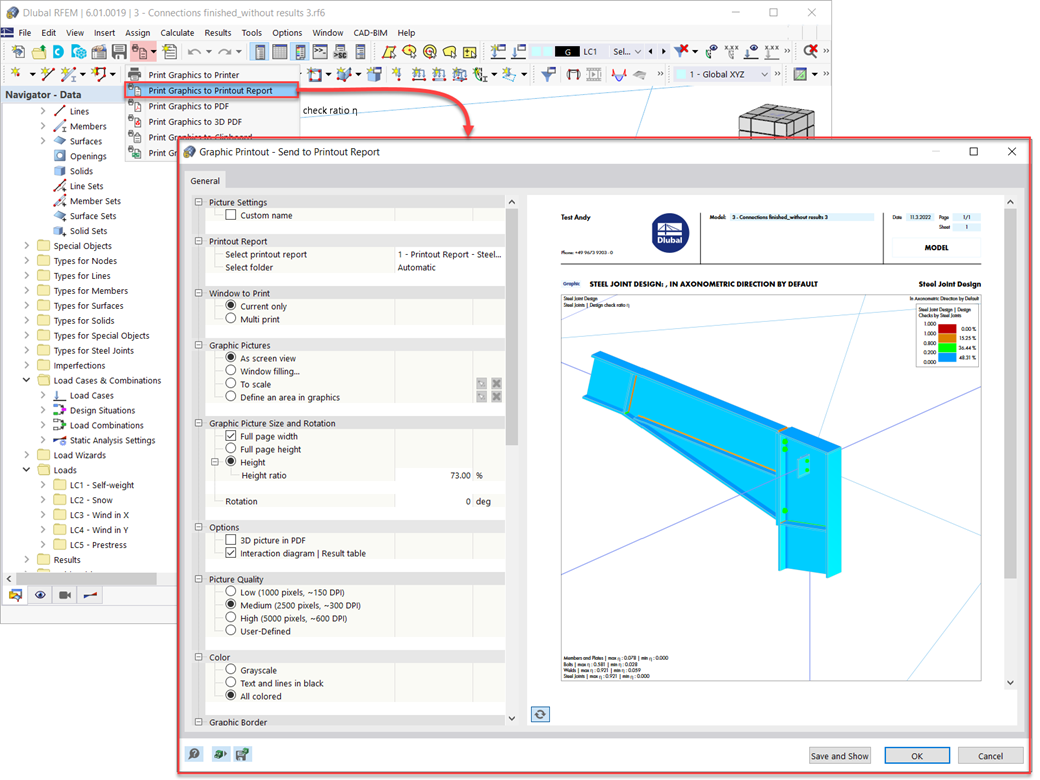

- Utilisez l'outil « Imprimer les graphiques dans le rapport d'impression » pour insérer des graphiques avec les résultats de l'assemblage, y compris le panneau de contrôle, dans le rapport
- Le rapport d'impression contient les caractéristiques des composants de l'assemblage, les paramètres de calcul, les résultats et les graphiques
