Online manuál programu RFEM - Plochy (anglicky)

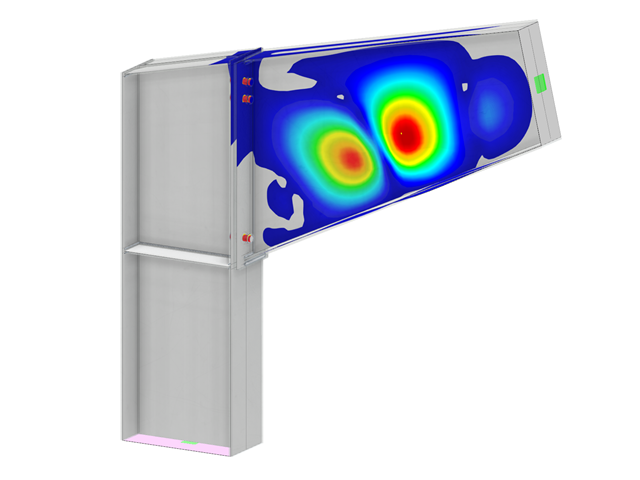

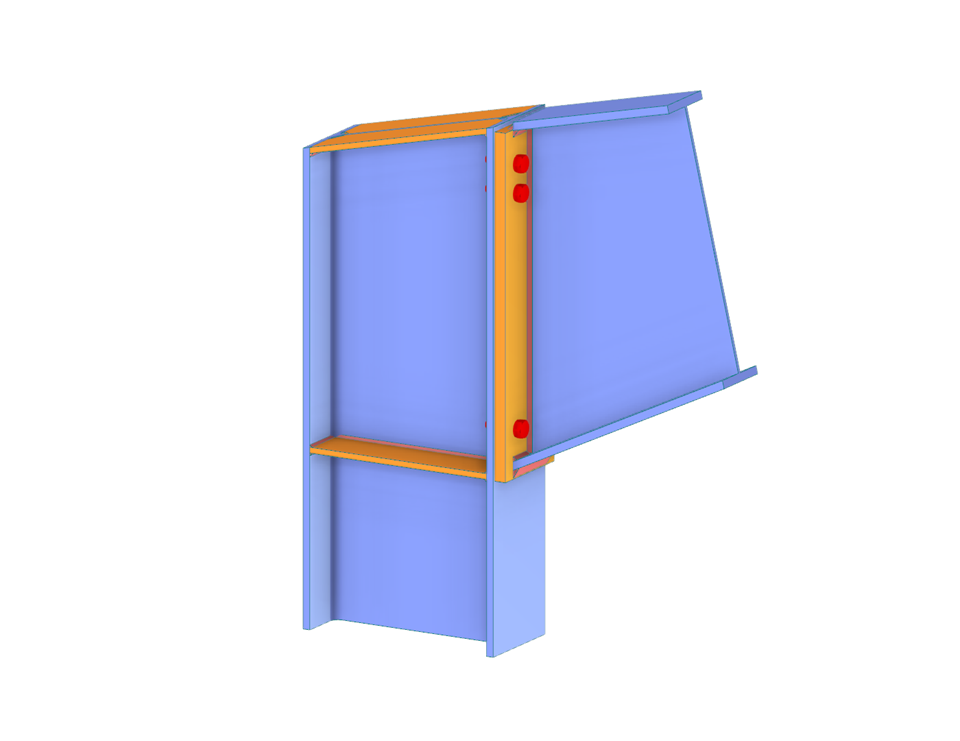

Stáhněte si zde model tuhého ocelového spoje a otevřete ho programu RFEM pro výpočty MKP.
Tento model jsme použili v bezplatném webináři „Analýza ocelových přípojů pomocí konečně-prvkového modelu v programu RFEM 6“, který se konal dne 24.2.2022 (v angličtině; 22.2.2022 v němčině).
Dílčí modely
Model použitý v
Tuhý ocelový přípoj | 2
| Počet uzlů | 62 |
| Počet linií | 91 |
| Počet prutů | 89 |
| Počet ploch | 6 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 7,096 t |
| Rozměry (metrické) | 13,000 x 6,001 x 15,000 m |
| Rozměry (imperiální) | 42.65 x 19.69 x 49.21 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 00:50:32 min
Délka: 00:58:09 min
Délka: 00:01:52 min
Funkce programu
Délka: 00:00:35 min
Funkce programu
Délka: 00:00:19 min
Délka: 00:49:16 min
Délka: 00:01:20 min
Délka: 00:45:06 min
Výhodou addonu Ocelové přípoje v programu RFEM 6 je, že lze ocelové přípoje posuzovat pomocí konečně-prvkového modelu, který se vytváří automaticky na pozadí. Zadání komponent ocelového přípoje, na základě kterého se vytváří model, lze provést ručně, nebo pomocí dostupných šablon v databázi. Ta druhá metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Zadání komponent ocelového styčníku pomocí databáze“. O zadání parametrů pro posouzení ocelových přípojů pojednáváme v odborném článku „Posouzení ocelových přípojů v programu RFEM 6 “.
Ocelové přípoje jsou v programu RFEM 6 definovány jako sestava komponent. V novém addonu Ocelové přípoje jsou k dispozici univerzálně použitelné základní komponenty (plechy, svary, pomocné roviny) pro zadávání složitých spojovacích situací. Metody, kterými lze zadávat spoje, jsou popsány ve dvou předchozích článcích databáze znalostí: „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“ a „Zadání komponent ocelového styčníku pomocí databáze“.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V Ocelové přípoje können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu "Ocelové přípoje" lze zohlednit předpětí šroubů při výpočtu pro všechny komponenty. Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
Předpjaté šrouby jsou speciální šrouby, které se používají v ocelových konstrukcích pro vyvolání vysoké svěrné síly mezi připojenými konstrukčními prvky. Tato svěrná síla vyvolává tření mezi konstrukčními prvky, což umožňuje přenos sil.
Funkčnost
Předepjaté šrouby se utahují určitým momentem, čímž se deformují a vzniká v nich tahová síla. Tato tahová síla se přenáší na připojené konstrukční prvky a vede k vysoké svěrné síle. Svěrná síla brání uvolnění spoje a zajišťuje spolehlivý přenos sil.
Výhody
- Vysoká únosnost: Předpjaté šrouby mohou přenášet velké síly.
- Malé deformace: Minimalizují deformace přípoje.
- Únavová pevnost: Jsou odolné proti únavě.
- Snadná montáž: Montáž a demontáž je poměrně snadná.
Analýza a posouzení
Výpočet předpjatých šroubů se provádí v programu RFEM pomocí konečně-prvkového analytického modelu generovaného addonem "Ocelové přípoje". Zohledňuje svěrnou sílu, tření mezi konstrukčními prvky, smykovou pevnost šroubů a únosnost konstrukčních prvků. Posouzení se provádí podle DIN EN 1993-1-8 (Eurokód 3) nebo podle americké normy ANSI/AISC 360-16. Vytvořený model spoje včetně výsledků lze uložit a použít jako samostatný model v programu RFEM.
V addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
Komplexní přípoj horizontálních nosníků na sloup a připojení výztužných diagonál.
Model přípoje byl namodelován s přibližně 50 komponentami. Model byl vytvořen podle příkladu použití v reálné konstrukci.
Jaké programy a addony jsou vhodné pro výpočet a posouzení ocelových konstrukcí?
Je možné v RSECTION 1 provést posouzení stability podle EN 1993-1-1?
Proč nemohu v editoru plechu / ořezu plechu vybrat plech, který chci řezat/upravit?
Je možné při výpočtu napětí v programu RFEM 6 zohlednit excentricitu nesymetrických liniových svarů?
Jak mohu v programech RFEM 6 a RSTAB 9 zkrátit dobu výpočtu u prutů s nelineárním materiálovým modelem?
Proč se napětí ze statické analýzy liší od napětí z addonu Analýza napětí-přetvoření?
