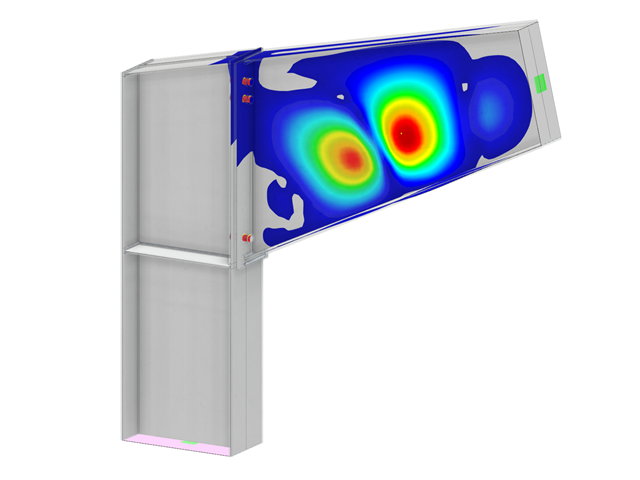

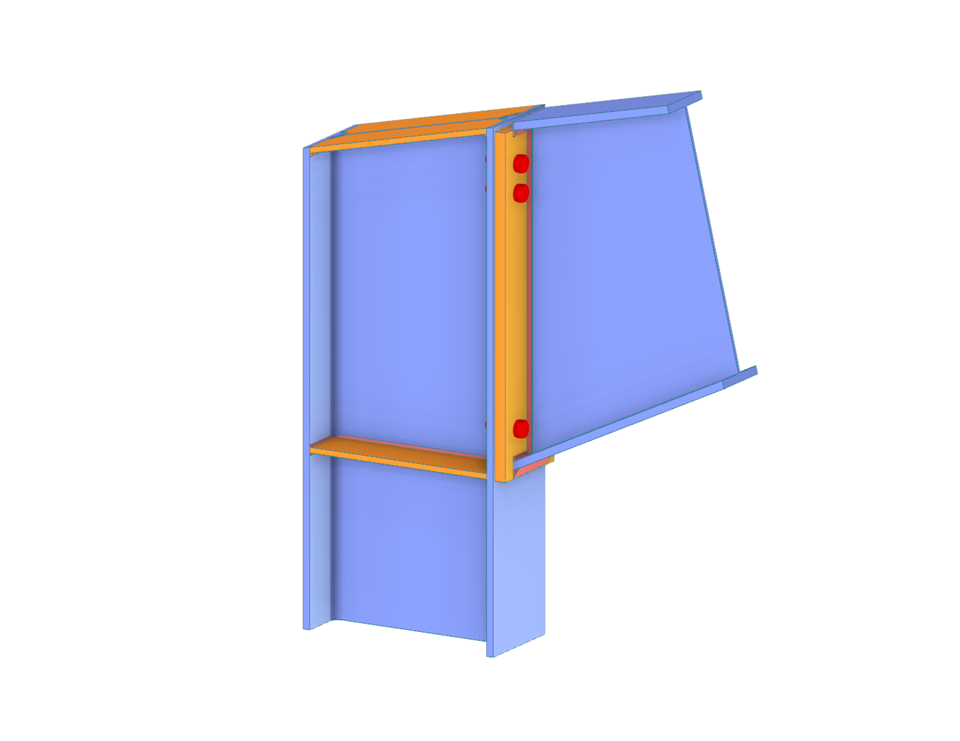

Instrukcja online programu RFEM | Powierzchnie
Tutaj można pobrać model sztywnego połączenia i otworzyć go w programie RFEM do analizy statyczno-wytrzymałościowej.
Model ten jest pokazany w bezpłatnym webinarium "Analiza połączeń stalowych przy użyciu modelu elementów skończonych w programie RFEM 6" z 24.02.2022 (w języku angielskim, 22.02.2022 w języku niemieckim).
Model wykorzystany w
- Analiza połączeń stalowych z wykorzystaniem modelu ES w programie RFEM 6
- Analiza połączeń z rozszerzeniem Połączenia stalowe w RFEM 6
- Analiza połączeń stalowych z wykorzystaniem modelu ES w programie RFEM 6
- Analiza połączeń stalowych z wykorzystaniem modelu ES w programie RFEM 6
- Analiza połączeń z rozszerzeniem Połączenia stalowe w RFEM 6
Sztywne połączenie stalowe | 2
| Liczba węzłów | 62 |
| Liczba linii | 91 |
| Liczba prętów | 89 |
| Liczba powierzchni | 6 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 10 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 7,096 t |
| Wymiary (metryczne) | 13,000 x 6,001 x 15,000 m |
| Wymiary (imperialne) | 42.65 x 19.69 x 49.21 feet |
