Collegamento di acciaio rigido | Analisi di stabilità
  • Descrizione
  • Recensioni (0)

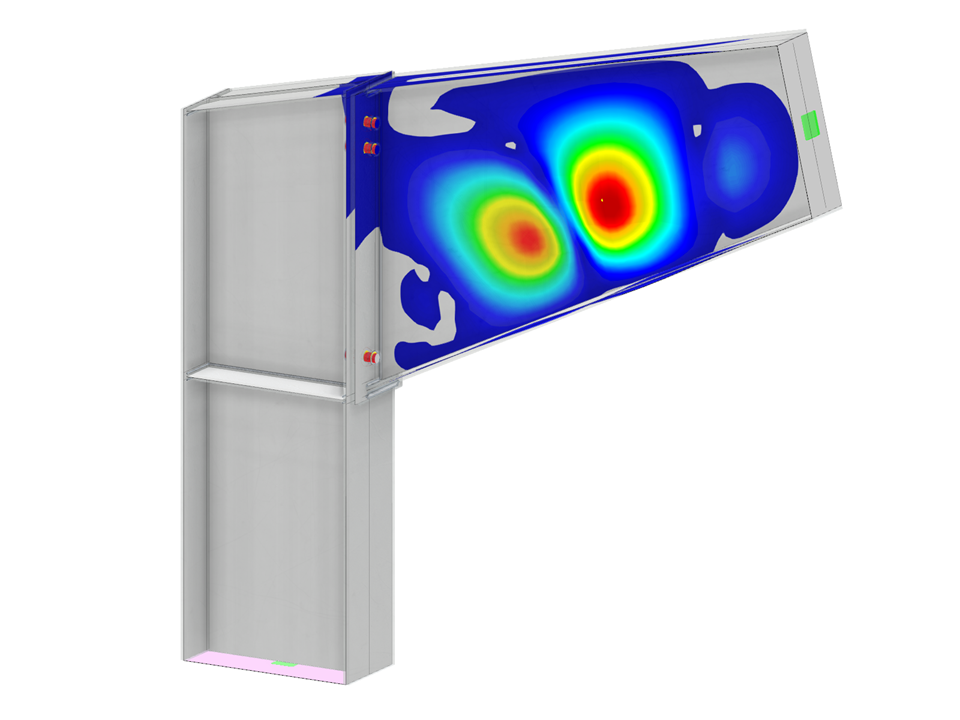

Modello di un collegamento rigido in acciaio con i risultati dell'analisi di stabilità all'instabilità. Die Verbindung wurde von einem Modell der Struktur gespeichert, das im Webinar 'Analyse von Stahlanschlüssen mittels Finite-Elemente-Modell in RFEM 6'.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Collegamento rigido in acciaio | Modello individuale

Numero di nodi 812
Numero di linee 660
Numero di aste 408
Numero di superfici 51
Numero di solidi 0
Numero di casi di carico 10
Nr. di combinazioni di carico 0
Nr. di combinazioni di risultati 0
Peso totale 0,129 t
Dimensioni (metriche) 1.326 x 1.339 x 0.170 m
Dimensioni (imperiali) 4.35 x 4.39 x 0.56 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base
Modello con giunti in acciaio integrati che evidenzia l'interazione tra collegamento e struttura nella progettazione
Questo articolo esplora l'importanza di considerare l'interazione giunto-struttura nella modellazione e nella progettazione e come farlo in RFEM 6.
Illustration of equivalent lateral force method for seismic analysis in structural engineering
Questo articolo fornisce una panoramica completa dei metodi essenziali di analisi sismica, spiegandone i principi e le applicazioni, nonché gli scenari in cui sono più efficaci
KB 001925 | Progettazione di Saldature a Cordone Secondo AISC in RFEM 6
Le tensioni di saldatura tra le superfici possono essere determinate utilizzando l'add-on Analisi tensioni-deformazioni in RFEM 6. Inoltre, il limite di tensione determinato secondo la norma applicabile può essere inserito per determinare il rapporto di tensione della saldatura. Questo articolo si concentra sulla verifica della saldatura d'angolo secondo AISC 360-22 [1] con due esempi da AISC Volume 1: Esempi di verifica [2].
Structural analysis of an end plate connection in Dlubal software
Questo articolo mostra come avviare e condurre l'analisi nel software, seguito da una breve discussione del concetto sottostante.
Screenshot
Caratteristiche del prodotto

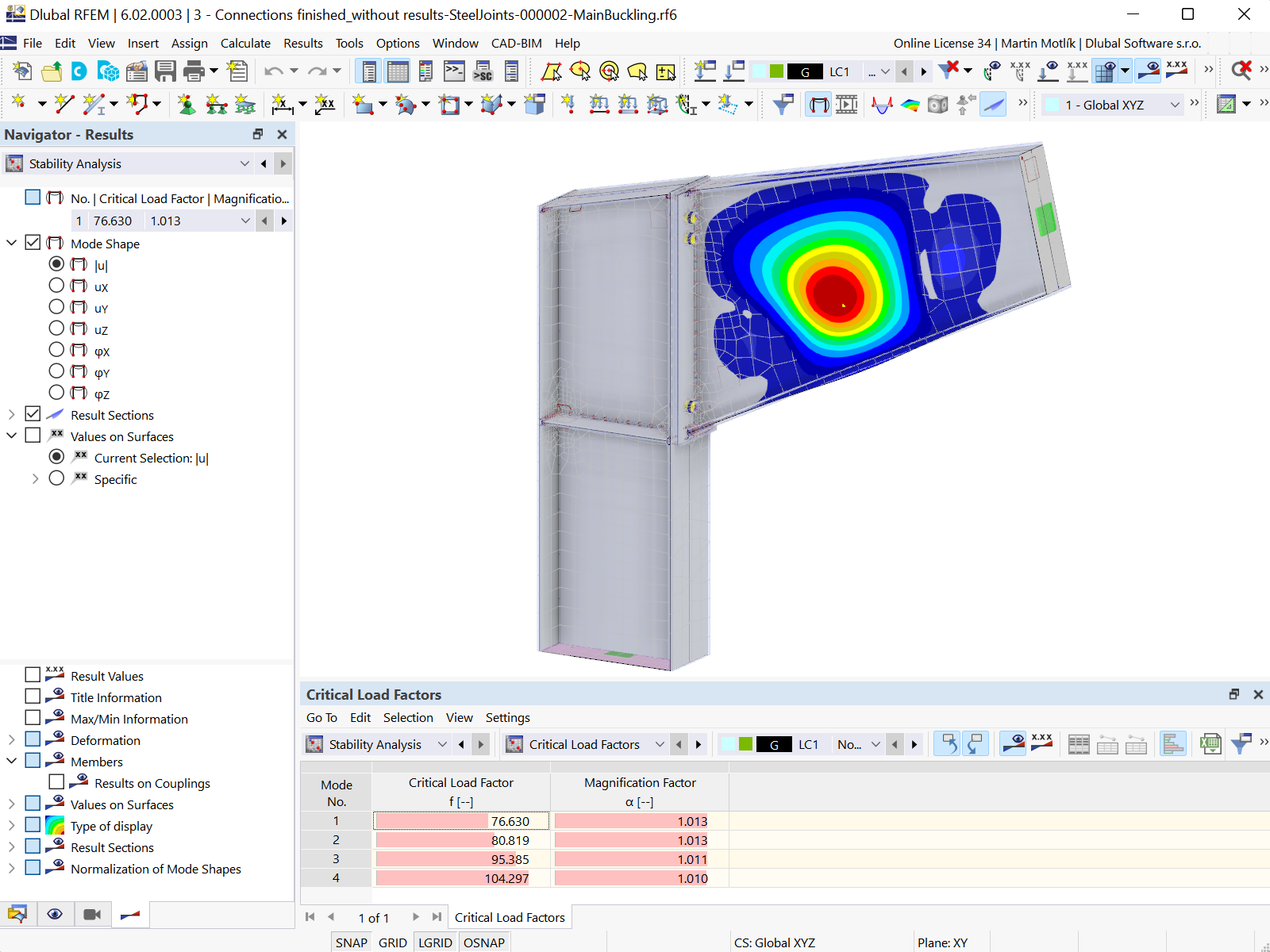

Collegamento per acciaio | Coefficiente di carico critico
