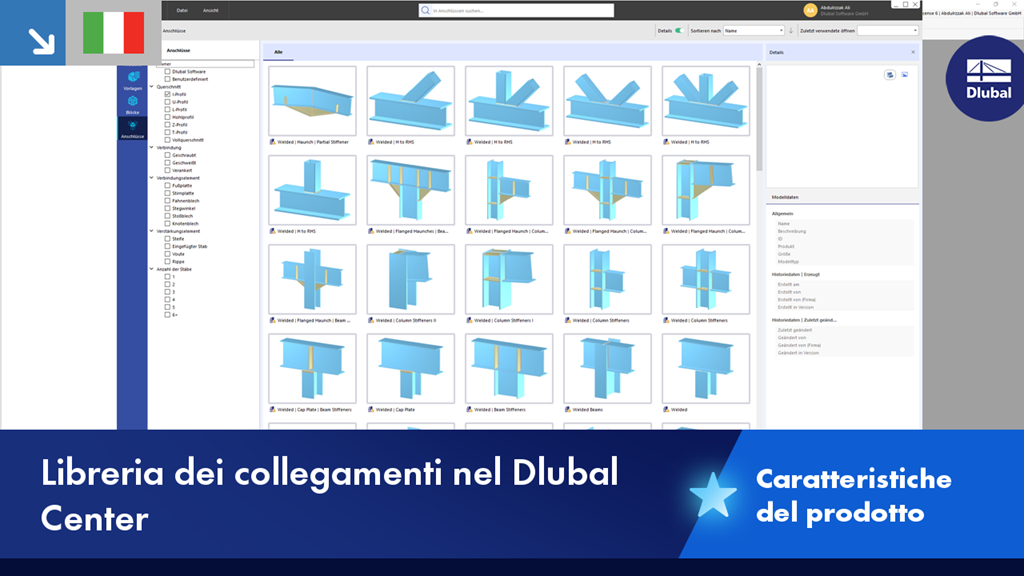

Libreria dei collegamenti nel Dlubal Center

In questo articolo, imparerai come modellare un semplice collegamento con piastra d'estremità in RFEM 6.

La comprensione della rigidezza del collegamento in acciaio è fondamentale nella progettazione strutturale. Spesso, i collegamenti sono trattati come incernierati o rigidi, ma ciò può portare a verifiche antieconomiche o addirittura pericolose. Scopri come gli add-on RFEM e Giunti acciaio di Dlubal Software aiutano a verificare la rigidezza del collegamento e la resistenza a momento, garantendo verifiche più sicure ed economiche.

Questo articolo spiega come funziona il calcolo nell'analisi di rigidezza iniziale nell'add-on Giunti acciaio.

Nell'add-on Giunti acciaio, è possibile classificare le rigidezze dei giunti.

Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nelle tabelle come "incernierata", "semirigida" o "rigida".

Vai al video esplicativo

Nell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.

• Add-on "Giunti acciaio".
• Video esplicativo: Bulloni precaricati per giunti in acciaio

I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.

Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.

Vantaggi

• Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
• Bassa deformazione: riducono al minimo la deformazione del collegamento.
• Resistenza a fatica: sono resistenti alla fatica.
• Facilità di montaggio: sono relativamente facili da montare e smontare.

Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.

Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
