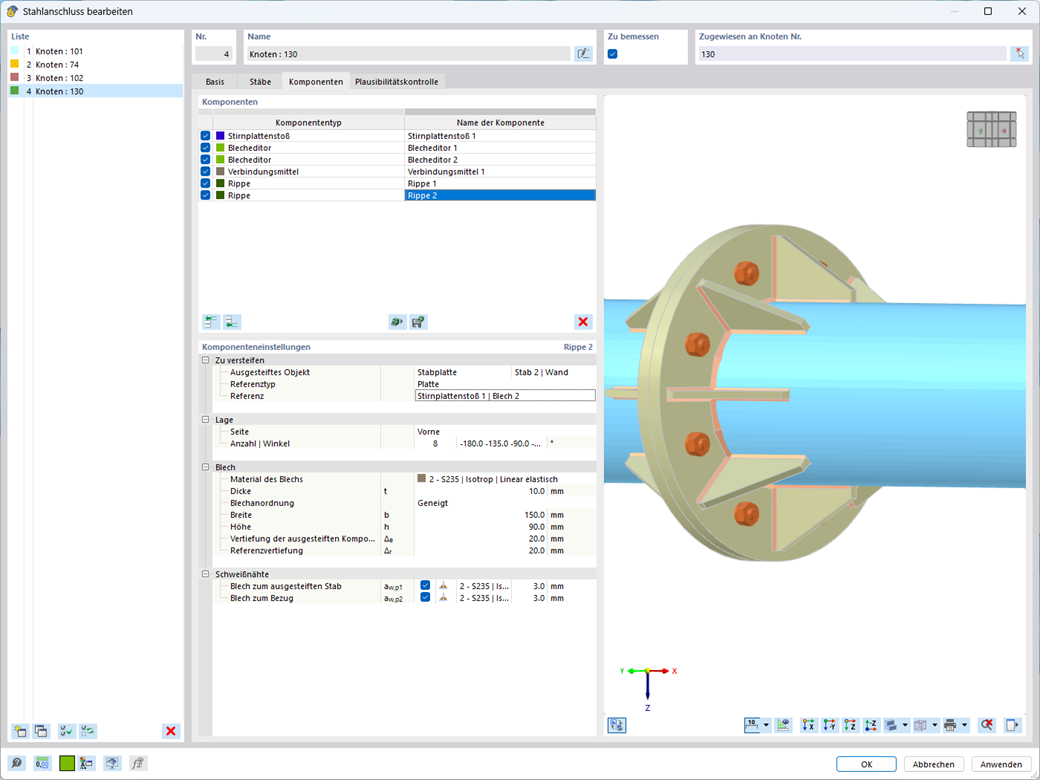

Nell'add-on Giunto acciaio, è possibile definire più nervature contemporaneamente su un'asta o piastra. La distribuzione può essere eseguita secondo uno schema ortogonale e polare.
Modello di nervatura
