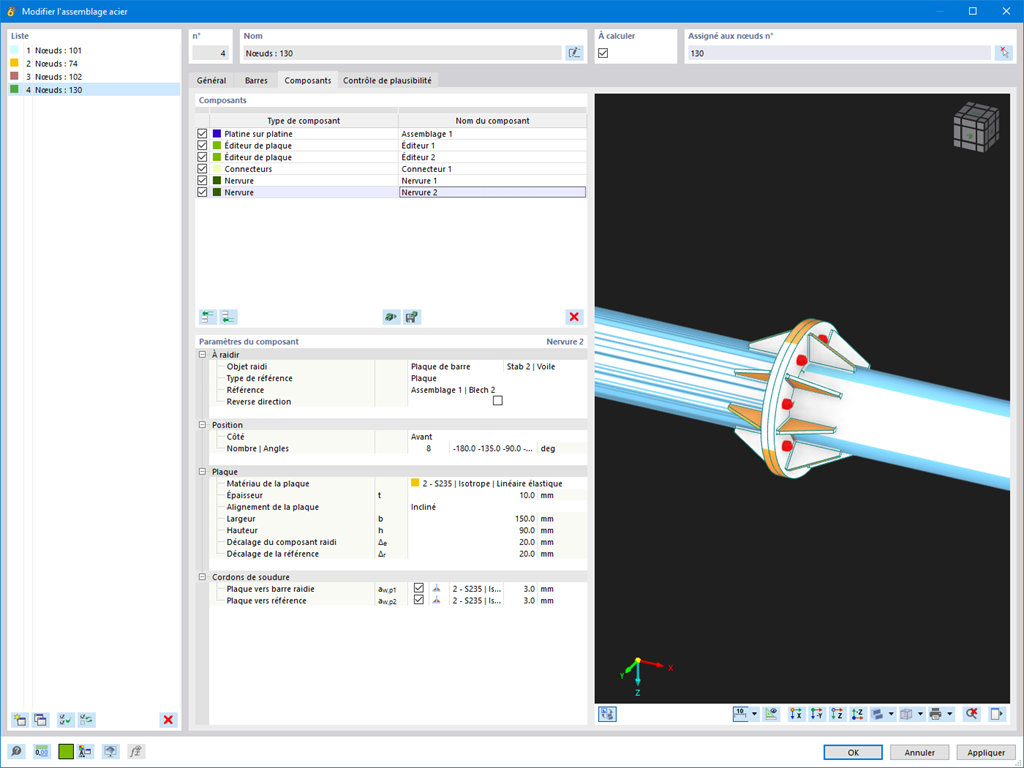

Le module complémentaire Assemblages acier permet de définir plusieurs nervures à la fois sur une barre ou une plaque. La répartition peut être effectuée selon un patron orthogonal et polaire.
Patron de nervure
Liens
Avez-vous des questions ?
Longueur: 00:32:16 min
Fonctionnalité de produit
Longueur: 00:00:42 min
Longueur: 01:02:00 min
Fonctionnalité de produit
Longueur: 00:01:12 min
Longueur: 00:50:32 min
Longueur: 00:00:41 min
Longueur: 00:40:20 min
Longueur: 00:58:09 min
Longueur: 00:48:24 min
La considération de la rigidité des assemblages en acier est cruciale dans le calcul de structure. Les assemblages sont souvent traités comme strictement articulés ou rigides, ce qui peut entraîner des vérifications peu économiques, voire dangereuse. Découvrez comment le logiciel RFEM et le module complémentaire Assemblages acier de Dlubal Software permettent de vérifier la rigidité des assemblages et la résistance au moment, permettant ainsi des vérifications plus sûres et plus économiques.
Cet article explique le fonctionnement du calcul dans l'analyse de rigidité initiale dans le module complémentaire Assemblages acier.
Dans cet article, le joint de recouvrement d'une panne ZL sur une toiture à versant unique est modélisé, calculé à l'aide du module complémentaire Assemblages acier et comparé avec le tableau des capacités de charge d'un fabricant.
L'avantage du module complémentaire Assemblages acier pour RFEM 6 est que vous pouvez analyser les assemblages acier à l'aide d'un modèle EF pour lequel la modélisation s'exécute de manière entièrement automatique en arrière-plan. L'entrée des composants d'assemblage en acier qui contrôlent la modélisation peut être effectuée en définissant les composants manuellement ou en utilisant les modèles disponibles dans la bibliothèque. Cette dernière méthode est décrite dans un précédent article de la Base de connaissance intitulé « Définir des composants d'assemblages acier à l'aide de la bibliothèque ». La définition des paramètres pour le calcul des assemblages acier est le sujet de l'article de la Base de connaissance « Vérification des assemblages acier dans RFEM 6 ».
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
Le module complémentaire Assemblages acier comporte désormais le composant « Tronçon ». Ce composant vous permet d’allonger une barre et de l’assembler à un composant de référence à l’aide d’une autre barre (tronçon).
Le module complémentaire Assemblages acier permet de définir plusieurs nervures à la fois sur une barre ou une plaque. La répartition peut être effectuée selon un patron orthogonal et polaire.
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Qu’est ce que la méthode des éléments finis basée sur les composants (CBFEM) ?
Pourquoi la plaque que je souhaite couper/modifier dans n’est-elle pas modifiable dans l’éditeur de plaques/coupe de plaque ?
Quels logiciels et modules sont adaptés au calcul et aux vérifications des structures acier ?
Comment créer un assemblage avec éclisse dans le module Assemblages acier ?
Est-il possible d'exclure les filetages des boulons des plans de cisaillement selon l'AISC 360-16 dans le module Assemblages acier ?
Comment échanger des données entre RFEM 6/RSTAB 9 et IDEA StatiCa ?
