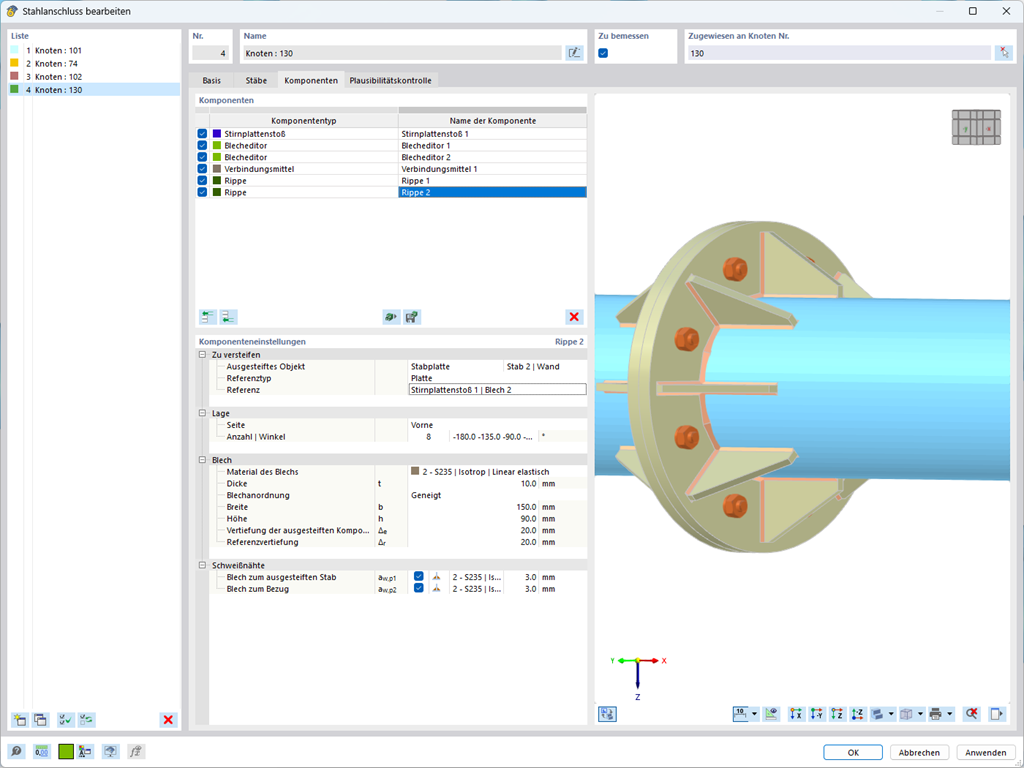

Аддон Стальные соединения предоставляет возможность задать несколько рёбер одновременно на одном стержне или пластине. Распределение может осуществляться по ортогональному и полярному шаблону.
Шаблон ребра
