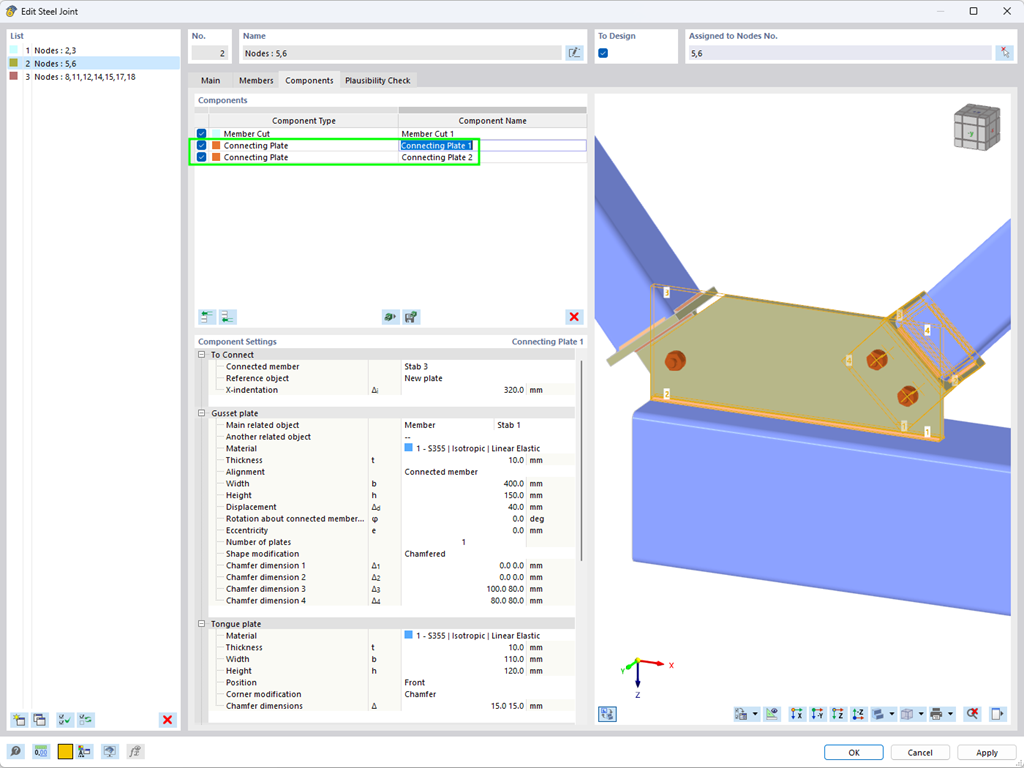

Используя компонент «Соединительная пластина», вы можете автоматически создать новую накладку в аддоне «Стальные соединения». Таким образом, можно сэкономить отдельные компоненты, а другие элементы, такие как покрывающий лист и подвижная пластина, автоматически учитываются с их размерами.
Пояснительное видеоКомпонент "Соединительная пластина"
Ссылки
У вас есть какие-нибудь вопросы?
Длина: 00:50:32 min
Длина: 00:58:09 min
Длина: 00:48:24 min
Общие сведения
Длина: 00:01:52 min
Функции продукта
Длина: 00:00:35 min
Функции продукта
Длина: 00:00:19 min
Длина: 00:49:16 min
Длина: 00:01:20 min
Длина: 00:45:06 min
Преимущество дополнения RFEM 6 Steel Joints заключается в том, что вы можете анализировать стальные соединения с помощью КЭ-модели, для которой моделирование выполняется полностью автоматически в фоновом режиме. Ввод компонентов стальных соединений, которые управляют моделированием, можно выполнить путем определения компонентов вручную или с помощью доступных шаблонов в библиотеке. Последний метод был включен в предыдущую статью нашей базы знаний «Ввод компонентов стальных соединений с помощью базы данных» . Ввод параметров для расчета стальных соединений - это тема статьи базы знаний «Расчет стальных соединений в RFEM 6».
В RFEM 6 стальные соединения задаются как система элементов. Новый аддон Стальные соединения имеет целый ряд универсальных базовых элементов (пластины, сварные швы, вспомогательные плоскости) для проектирования сложных соединений. Способы задания соединений были рассмотрены в двух предыдущих статьях Базы знаний: «Новый подход к расчёту стальных соединений в программе RFEM 6» и «Ввод компонентов стальных соединений с помощью базы данных» .
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
Аддон Расчёт стальных конструкций в RFEM 6 теперь содержит функцию выполнения сейсмического расчёта по нормам AISC 341-16 и AISC 341-22. В настоящее время в нем содержится пять типов сейсмоустойчивых систем (SFRS).
В аддоне Стальные соединения можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблицах как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
- Аддон «Стальные соединения»
- Пояснительное видео: Предварительно напряжённые болты для стальных соединений
Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.
Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.
Преимущества
- Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
- Низкодеформационные: минимизируют деформацию соединения.
- Усталостная прочность: устойчивы к усталости.
- Простота монтажа: их относительно легко собрать и разобрать.
Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.
В аддоне Стальные соединения можно проектировать соединения стержней со сборными сечениями. Кроме того, можно выполнять расчётные проверки соединений практически для всех тонкостенных сечений из базы данных RFEM.
K пояснительному видео
Используя компонент «Соединительная пластина», вы можете автоматически создать новую накладку в аддоне «Стальные соединения». Таким образом, можно сэкономить отдельные компоненты, а другие элементы, такие как покрывающий лист и подвижная пластина, автоматически учитываются с их размерами.
Пояснительное видео
Какие программы и аддоны подходят для расчёта и проектирования стальных конструкций?
Можно ли в RSECTION 1 выполнить расчёт на устойчивость по норме EN 1993-1-1?
Почему невозможно выбрать пластину, которую я хочу вырезать/изменить, в редакторе пластин/вырезке пластин?
Можно ли учесть эксцентриситет несимметричных линейных швов при расчёте напряжений в RFEM 6?
Как можно сократить время расчёта стержней с нелинейной моделью материала в RFEM 6 и RSTAB 9?
Почему напряжения в расчёте конструкций отличаются от напряжений, рассчитанных с помощью аддона Расчёт напряжений-деформаций?
.jpg?mw=350&hash=91f398b559b26a6ac36fd7ecdf5e395e7b9b856d)
