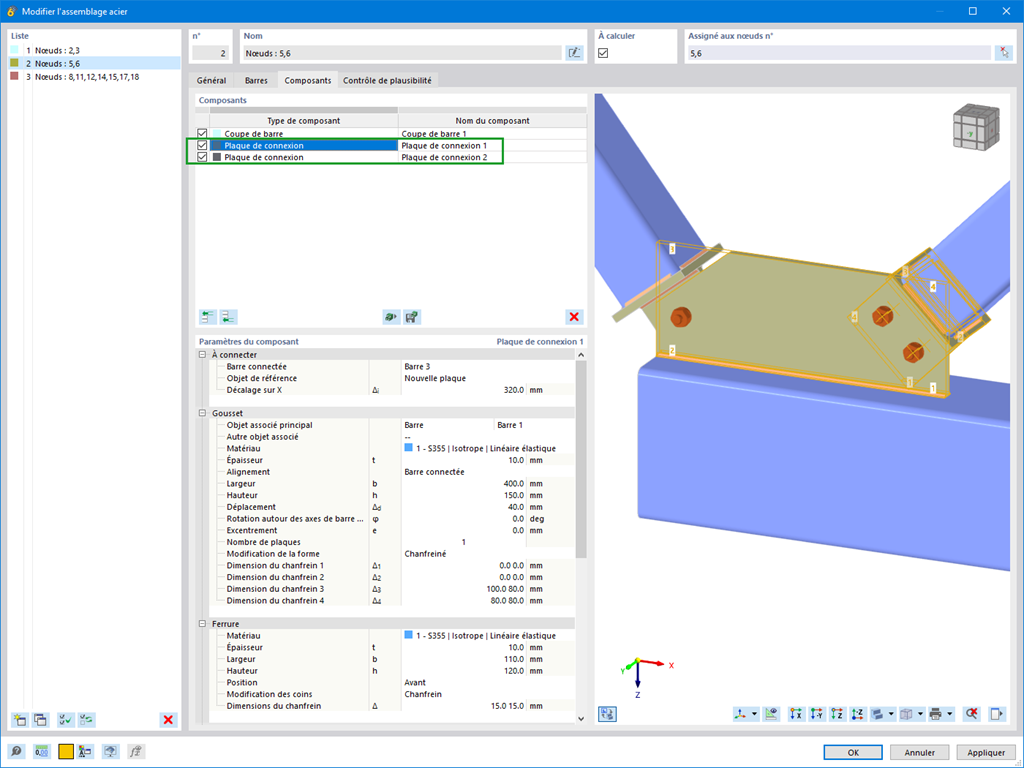

Avec le composant « Plaque de connexion », vous pouvez créer automatiquement un nouveau gousset dans le module complémentaire Assemblages acier. Cela permet d'économiser des composants séparés. Les autres éléments, tels que la platine en tête et la ferrure, sont automatiquement pris en compte avec leurs dimensions.
Accéder à la vidéo explicativeComposant « Plaque de connexion »
Liens
Avez-vous des questions ?
Longueur: 00:32:16 min
Longueur: 00:50:32 min
Longueur: 00:40:20 min
Longueur: 00:58:09 min
Longueur: 00:48:24 min
Longueur: 00:01:52 min
Fonctionnalité de produit
Longueur: 00:00:35 min
Fonctionnalité de produit
Longueur: 00:00:19 min
Longueur: 01:09:53 min
L'avantage du module complémentaire Assemblages acier pour RFEM 6 est que vous pouvez analyser les assemblages acier à l'aide d'un modèle EF pour lequel la modélisation s'exécute de manière entièrement automatique en arrière-plan. L'entrée des composants d'assemblage en acier qui contrôlent la modélisation peut être effectuée en définissant les composants manuellement ou en utilisant les modèles disponibles dans la bibliothèque. Cette dernière méthode est décrite dans un précédent article de la Base de connaissance intitulé « Définir des composants d'assemblages acier à l'aide de la bibliothèque ». La définition des paramètres pour le calcul des assemblages acier est le sujet de l'article de la Base de connaissance « Vérification des assemblages acier dans RFEM 6 ».
Les assemblages acier dans RFEM 6 sont définis comme un assemblage de composants. Dans le nouveau module complémentaire Assemblages acier, des composants de base universellement applicables (plaques, soudures, plans auxiliaires) sont disponibles pour entrer des situations d'assemblage complexes. Les méthodes de définition des assemblages sont décrites dans deux articles précédents de la Base de connaissance : « Une nouvelle approche relative au calcul des assemblages acier dans RFEM 6 » et « Définition des composants d'assemblages acier à l'aide de la bibliothèque ».
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Le module complémentaire Vérification de l'acier de RFEM 6 permet désormais d'effectuer une vérification de la sismicité selon l'AISC 341-16 et l'AISC 341-22. Cinq types de systèmes résistants aux forces sismiques (SFRS) sont actuellement disponibles.
Le module complémentaire Assemblages acier vous permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Dans le module complémentaire « Assemblages acier », vous pouvez considérer la précontrainte des boulons dans le calcul pour tous les composants. La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
- Module complémentaire « Assemblages acier »
- Vidéo explicative : Boulons précontraints pour les assemblages acier
Les boulons précontraints sont des boulons spéciaux utilisés dans les structures en acier pour générer une force de serrage élevée entre les composants structuraux connectés. Cette force de serrage provoque un frottement entre les composants structurels, ce qui permet le transfert des forces.
Fonctionnalité
Les boulons précontraints sont vissés avec un certain moment de rotation, générant ainsi une force de traction. Cette force de traction est transférée aux composants connectés et se traduit par une force de serrage élevée. La force de serrage empêche l’assemblage de se desserrer et assure une transmission fiable des forces.
Avantages
- Capacité portante élevée : les boulons précontraints peuvent transférer des forces élevées.
- Déformation faible : elles minimisent la déformation de l'assemblage.
- Résistance à la fatigue : Ils sont résistants à la fatigue.
- Simplicité d'assemblage : ils sont relativement faciles à assembler et à démonter.
Calcul et vérification
Le calcul des boulons précontraints est effectué dans RFEM à l'aide du modèle d'analyse EF généré par le module complémentaire « Assemblages acier ». Il prend en compte la force de serrage, la friction entre les composants structuraux, la résistance au cisaillement des boulons et la capacité portante des composants structuraux. La vérification est effectuée selon la norme DIN EN 1993-1-8 (Eurocode 3) ou selon la norme américaine ANSI/AISC 360-16. Le modèle d'analyse créé, y compris les résultats, peut être enregistré et utilisé comme un modèle RFEM indépendant.
Le module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
Accéder à la vidéo explicative
Avec le composant « Plaque de connexion », vous pouvez créer automatiquement un nouveau gousset dans le module complémentaire Assemblages acier. Cela permet d'économiser des composants séparés. Les autres éléments, tels que la platine en tête et la ferrure, sont automatiquement pris en compte avec leurs dimensions.
Accéder à la vidéo explicative
Quels logiciels et modules sont adaptés au calcul et aux vérifications des structures acier ?
Est-il possible d’effectuer des analyses de stabilité selon l’EN 1993-1-1 dans RSECTION 1 ?
Pourquoi la plaque que je souhaite couper/modifier dans n’est-elle pas modifiable dans l’éditeur de plaques/coupe de plaque ?
Est-il possible de considérer l’excentrement des cordons de soudures linéiques asymétriques pour le calcul des contraintes dans RFEM 6 ?
Comment réduire le temps de calcul des barres avec un modèle de matériau non linéaire dans RFEM 6 et RSTAB 9 ?
Pourquoi les contraintes de l’analyse statique sont-elles différentes de celles du module complémentaire Analyse contrainte-déformation ?
