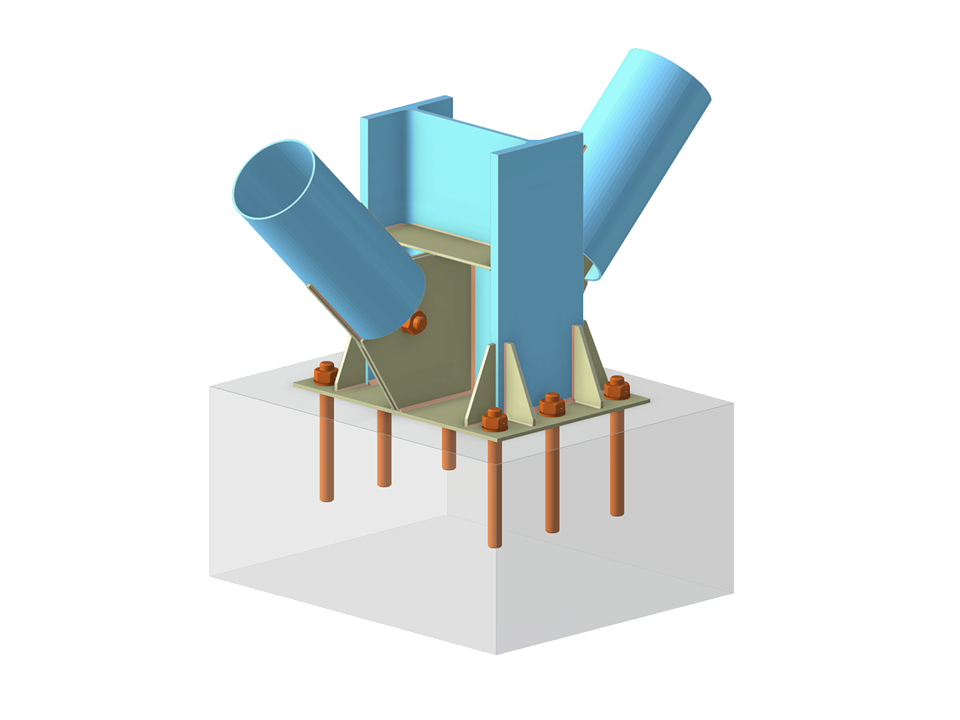

Модель RFEM стального соединения между двутавровой колонной с соединенными диагоналями из стали CHS и железобетонным фундаментом колонны. Пример смоделирован с помощью аддона Стальные соединения.Эта модель создана на основе реальной реализации.
Стальное соединение колонны с железобетонным фундаментом
Количество узлов | 4 |
Количество линий | 3 |
Количество стержней | 3 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 4 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,584 t |
Размеры (метрические) | 0,000 x 2,000 x 4,000 m |
Размеры (имперские) | 0 x 6.56 x 13.12 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
В аддоне Стальные соединения можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблицах как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видеоВ аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
- Аддон «Стальные соединения»
- Пояснительное видео: Предварительно напряжённые болты для стальных соединений
Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.
Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.
Преимущества
- Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
- Низкодеформационные: минимизируют деформацию соединения.
- Усталостная прочность: устойчивы к усталости.
- Простота монтажа: их относительно легко собрать и разобрать.
Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.
В компоненте «Редактор стержней» вы также можете выбрать весь стержень в качестве изменяемого объекта, а не отдельные пластины стержня. Таким образом, можно применить обе операции 'Паз' и 'Скос' к нескольким пластинам стержней.
При проектировании соединений вы можете вставить новый стержень в качестве компонента непосредственно в аддоне Стальные соединения. Это будет учитываться только при расчёте соединения. Вы можете использовать компоненты «Сварной шов» и «Соединительные элементы» в качестве соединения с другими стержнями.
Кроме того, можно использовать компоненты «Компонент стержня» и «Редактор стержней» и расположить на вставленном стержне элементы усиления, такие как элементы жесткости и вуты.
