Im Juni 2024 wurde der Pavillon des CITES-Rettungszentrums im Zoo Tábor (Tschechien) eröffnet, um Wildtieren, die aus missbräuchlicher Haltung in Privatbesitz gerettet wurden, eine Zuflucht zu bieten.
Die Firma Carl Stahl beauftragte den Generalarchitekten, das Büro AI-ABM s.r.o., mit der Tragwerkslösung für das Projekt, bei der unser Programm RFEM 6 mitsamt den Add-Ons Formfindung und Stahlbemessung zum Einsatz kam.

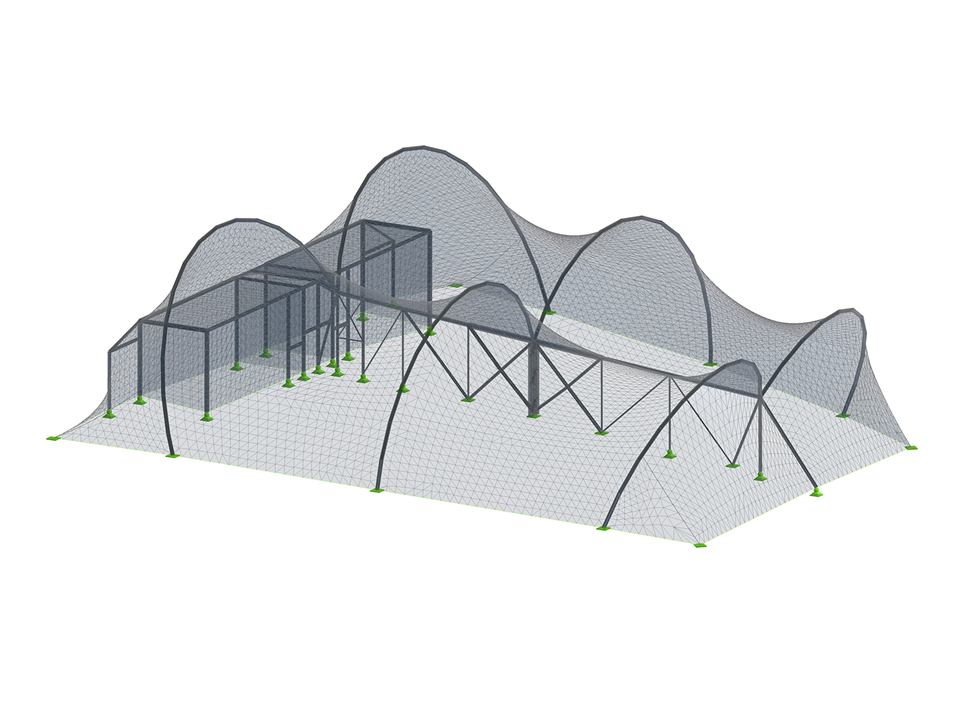

Konstruktion des Pavillons im Zoo Tábor, Tschechische Republik
Kein Download möglich
Kundenprojekt / Nur Ansicht
| Anzahl Knoten | 167 |
| Anzahl Linien | 229 |
| Anzahl Stäbe | 198 |
| Anzahl Flächen | 45 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 11 |
| Anzahl Lastkombinationen | 29 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 19,879 t |
| Abmessungen (metrisch) | 34,665 x 12,279 x 41,582 m |
| Abmessungen (imperial) | 113.73 x 40.29 x 136.42 feet |
