W czerwcu 2024 r. oddano do użytku pawilon Centrum Ratownictwa CITES dla drapieżników skonfiskowanych przez państwo w praskim zoo.
Firma Carl Stahl zapewniła architektowi, firmie AI-ABM sro, rozwiązanie do analizy statyczno-wytrzymałościowej dla tego projektu, w którym wykorzystano nasz program RFEM 6 wraz z rozszerzeniami Form-Finding i Steel Design.

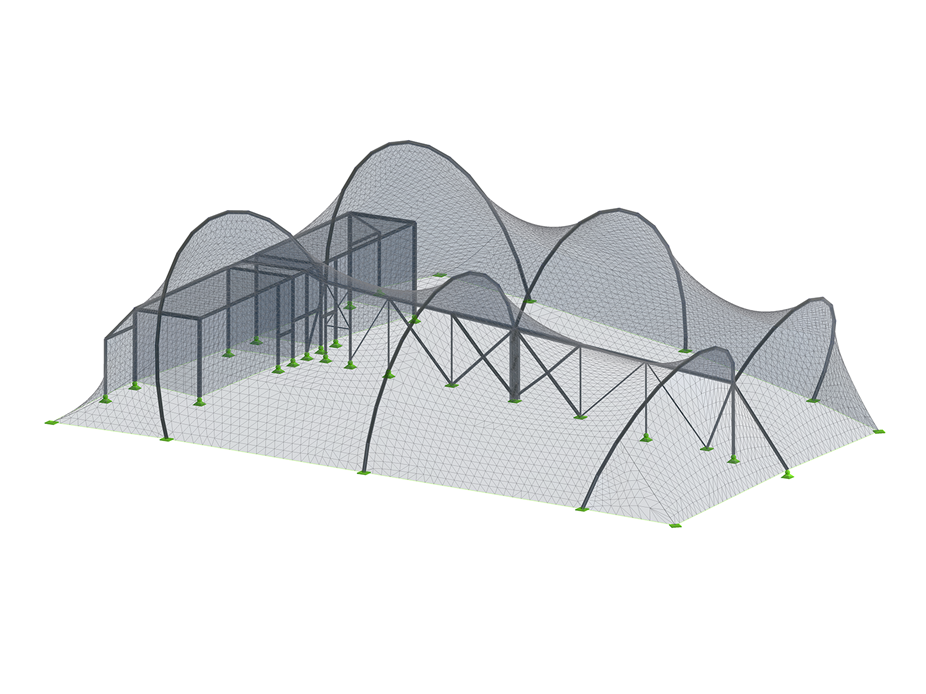

Budowa pawilonu w ZOO Tabor
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 167 |
| Liczba linii | 229 |
| Liczba prętów | 198 |
| Liczba powierzchni | 45 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 11 |
| Ilość KO | 29 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 19,879 t |
| Wymiary (metryczne) | 34,665 x 12,279 x 41,582 m |
| Wymiary (imperialne) | 113.73 x 40.29 x 136.42 feet |
Funkcja produktu
Długość: 00:00:42 min
Długość: 00:52:56 min
Długość: 01:03:11 min
Długość: 01:08:12 min
Długość: 00:58:00 min
Długość: 00:55:53 min
Długość: 01:02:19 min
Długość: 01:02:00 min
Długość: 01:01:43 min
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Zrozumienie sztywności połączeń stalowych ma kluczowe znaczenie w projektowaniu konstrukcji. Połączenia są często traktowane jako połączenia sztywno lub sztywno przegubowe, co może prowadzić do ich nieekonomicznych lub nawet niebezpiecznych obliczeń. Dowiedz się, w jaki sposób program Dlubal Software' i rozszerzenie Połączenia stalowe pomagają weryfikować sztywność połączeń i nośność na zginanie, dzięki czemu obliczenia są bezpieczniejsze i bardziej ekonomiczne.
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
Chciałbym przeprowadzić analizę konstrukcji tymczasowych. Jakie programy polecacie?
Jakich programów firmy Dlubal potrzebuję do pracy z konstrukcjami membranowymi i membranowymi?
Co to jest metoda elementów skończonych oparta na komponentach (CBFEM)?
Czy w RSECTION 1 można przeprowadzić analizy stateczności zgodnie z EN 1993-1-1?
Dlaczego w Edytorze płyty/Cięcie płyty nie można wybrać płyty, którą chcę wyciąć/edytować?
Czy możliwe jest uwzględnienie mimośrodu niesymetrycznych spoin liniowych do obliczeń naprężeń w programie RFEM 6?
