En junio de 2024, se inauguró el pabellón del Centro de Rescate CITES para los carnívoros amantes del frío confiscados por el estado en el zoológico de Praga.
La empresa Carl Stahl proporcionó al arquitecto general, el estudio AI-ABM sro, una solución de diseño estructural para el proyecto, que utilizó nuestro programa RFEM 6 junto con los complementos Búsqueda de forma y Cálculo de acero.

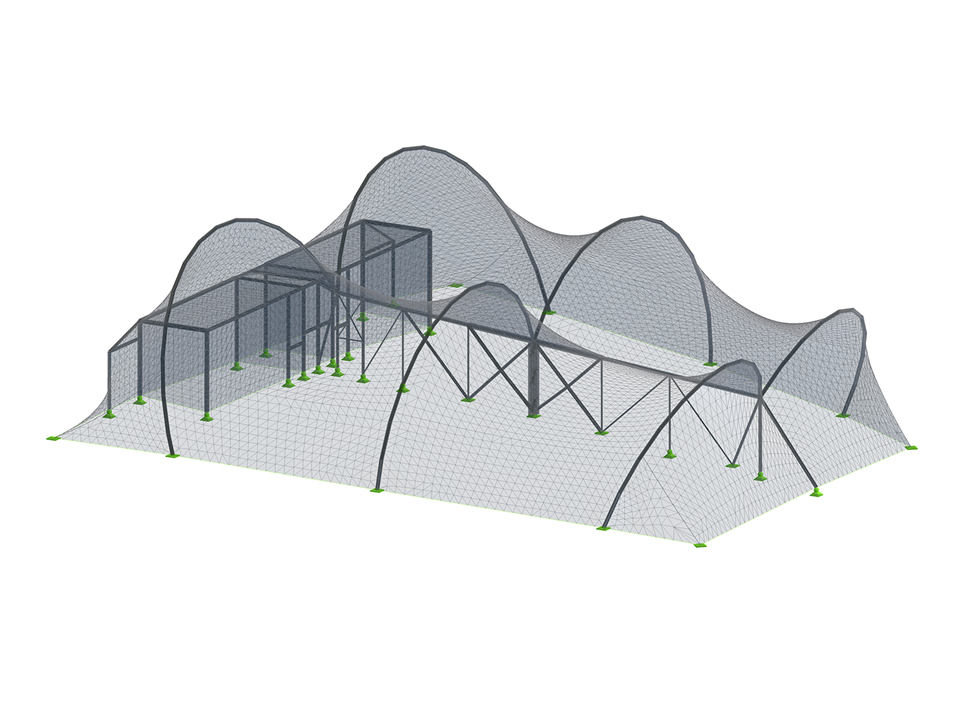

Estructura del pabellón en el zoológico Tábor en Praga
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 167 |
| Número de líneas | 229 |
| Número de barras | 198 |
| Número de superficies | 45 |
| Número de sólidos | 0 |
| Número de casos de carga | 11 |
| Número de combinaciones de carga | 29 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 19,879 t |
| Dimensiones (métricas) | 34,665 x 12,279 x 41,582 m |
| Dimensiones (imperiales) | 113.73 x 40.29 x 136.42 feet |
