Estructura del pabellón del Centro de Rescate CITES en el zoológico de Tábor

En junio de 2024, se inauguró el pabellón del Centro de Rescate CITES en el zoológico de Tábor (República Checa) para proporcionar un santuario para los animales salvajes rescatados del abuso en propiedad privada. Este pabellón es el primero de su tipo en la República Checa en alcanzar esta alta calidad.

Carl Stahl proporcionó una solución de cálculo estructural para el proyecto RFEM 6 junto con los complementos Búsqueda de forma y Cálculo de acero.

47x

Estructura del pabellón en el zoológico Tábor en Praga

Acerca del proyecto

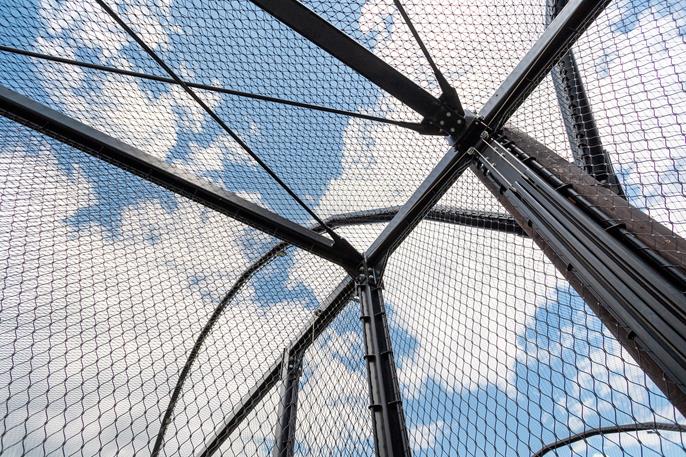

Společnost Carl Stahl poskytla stavebně konstrukční řešení projektu, výrobní dokumentaci pro ocelové konstrukce a dodala své černé nerezové sítě X-TEND®. Zoologická zahrada v Táboře se inspirovala u zahraničních staveb v renomovaných zoologických zahradách a cílem bylo vytvořit moderní a funkční pavilon, který poskytne maximální komfort pro zvířata.

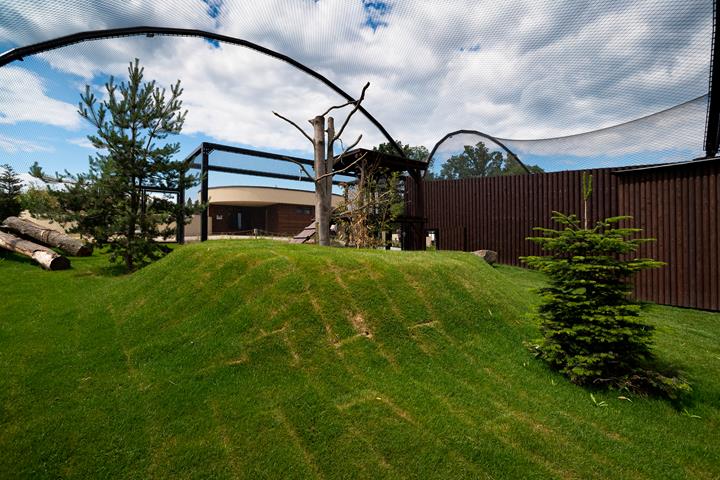

Záchranné centrum zahrnuje dva velké výběhy o ploše 500 metrů čtverečních, které obsahují prvky potřebné pro komfortní život zvířat, jako jsou zastřešené ubikace, dvě nádrže s vodou a val pro vyvýšený rozhled.

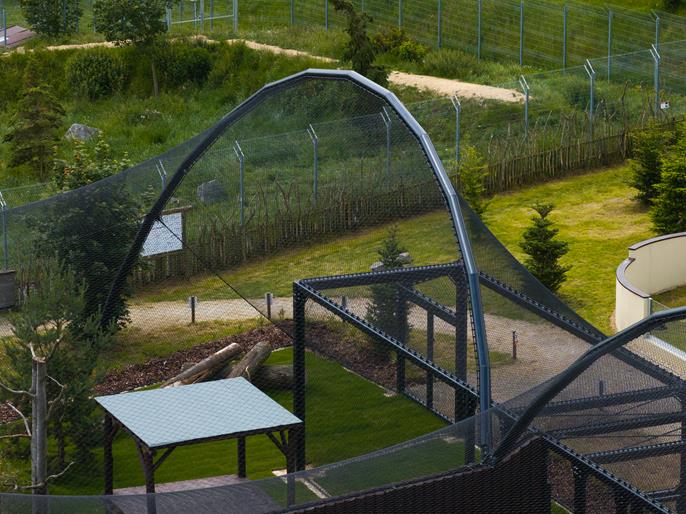

Volba černé barvy nerezové sítě přispěla k nerušenému a modernímu vzhledu stavby, který návštěvníkům umožňuje sledovat zvířata bez rušivých elementů.

Diseño estructural

Pro návrh konstrukce pavilonu byl použit software RFEM 6 společně s add-ony Steel Design a Form-Finding. Součástí návrhu bylo posouzení ocelové konstrukce, včetně návrhu nerezové sítě X-TEND® a nerezových lan. Byly navrženy také betonové základové konstrukce včetně mikropilot.

Návrh probíhal ve stylu „vše v jednom modelu“, což umožňuje simulovat reálné chování konstrukce a zároveň šetří čas při přenosu modelů mezi různými softwary.

Estructura del pabellón del Centro de Rescate CITES en el zoológico de Tábor

Proyecto de cliente

Estructura del pabellón del Centro de Rescate CITES en el zoológico de Tábor

Lugar

Zoológico de Tábor

República Checa

Solución de ingeniería estructural del proyecto	Carl Stahl & Co. sro https://www.carlstahl-architektura.cz/
Arquitecto:	AI-ABM Ltd.

Especificaciones del proyecto

Estructura del pabellón del Centro de Rescate CITES en el zoológico de Tábor | Vista aérea del pabellón

Estructura del pabellón del Centro de Rescate CITES en el zoológico de Tábor | Detalle del revestimiento con malla de acero inoxidable X-TEND®

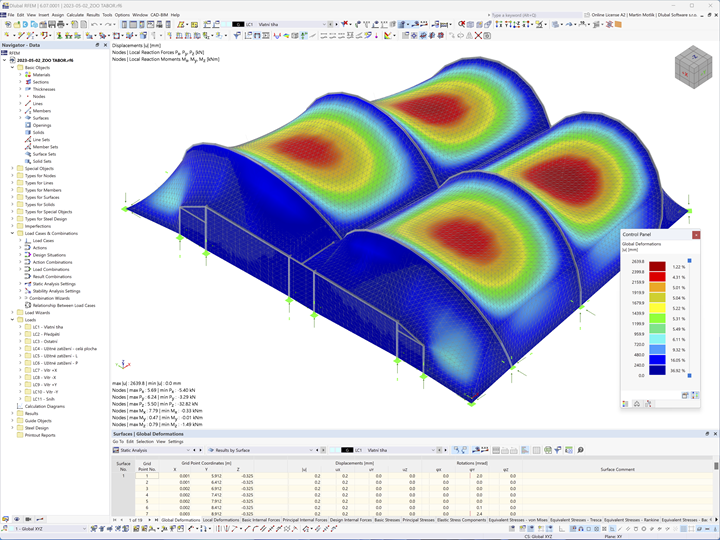

Deformación de la malla de acero en el modelo de RFEM de la estructura del pabellón | © Carl Stahl & spol. s r.o.

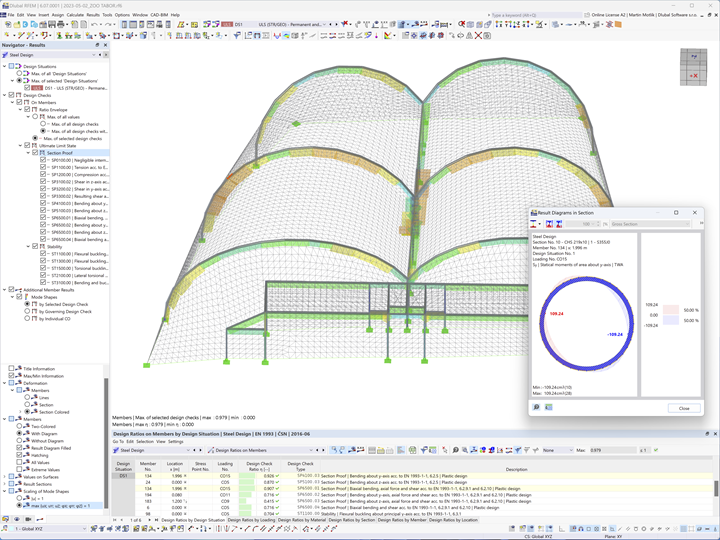

Cálculo de la estructura de acero del pabellón CITES en RFEM 6 con el complemento Cálculo de acero activado | © Carl Stahl & spol. s r.o.

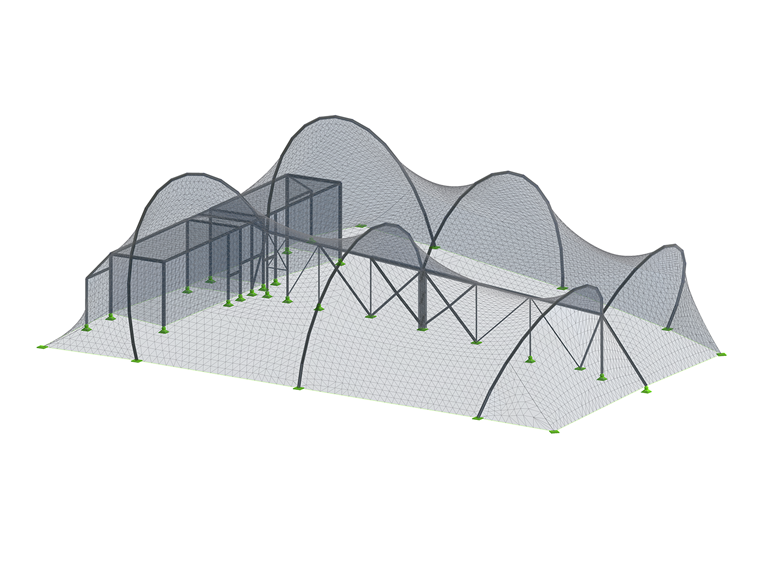

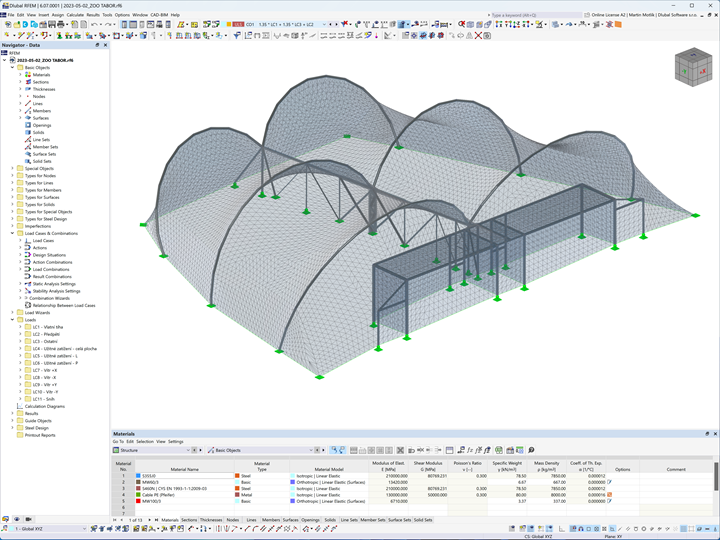

Modelo de RFEM del pabellón del Centro de rescate CITES en el zoológico Tábor en Praga | © Carl Stahl & spol. s r.o.

Estructura del pabellón del Centro de Rescate CITES en el zoológico de Tábor | Interior del pabellón para depredadores de clima templado

Estructura del pabellón del Centro de Rescate CITES en el zoológico de Tábor | Detalle de conexiones de acero

Datos del modelo

Número de nudos 167

Número de líneas 229

Número de barras 198

Número de superficies 45

Número de sólidos 0

Número de casos de carga 11

Número de combinaciones de carga 29

Número de combinaciones de resultados 0

Peso completo 19,879 t

Dimensiones (métricas) 34,665 x 12,279 x 41,582 m

Dimensiones (imperiales) 113.73 x 40.29 x 136.42 feet
