V červnu 2024 byl slavnostně otevřen pavilon záchranného centra CITES pro státem zabavené chladnomilné šelmy v Zoologické zahradě Tábor (Česká republika).
Společnost Carl Stahl dodávala generálnímu architektovi, ateliéru AI-ABM s.r.o., stavebně konstrukční řešení projektu, při kterém bylo využito našeho programu RFEM 6 společně s add-ony Form-Finding a Steel Design.

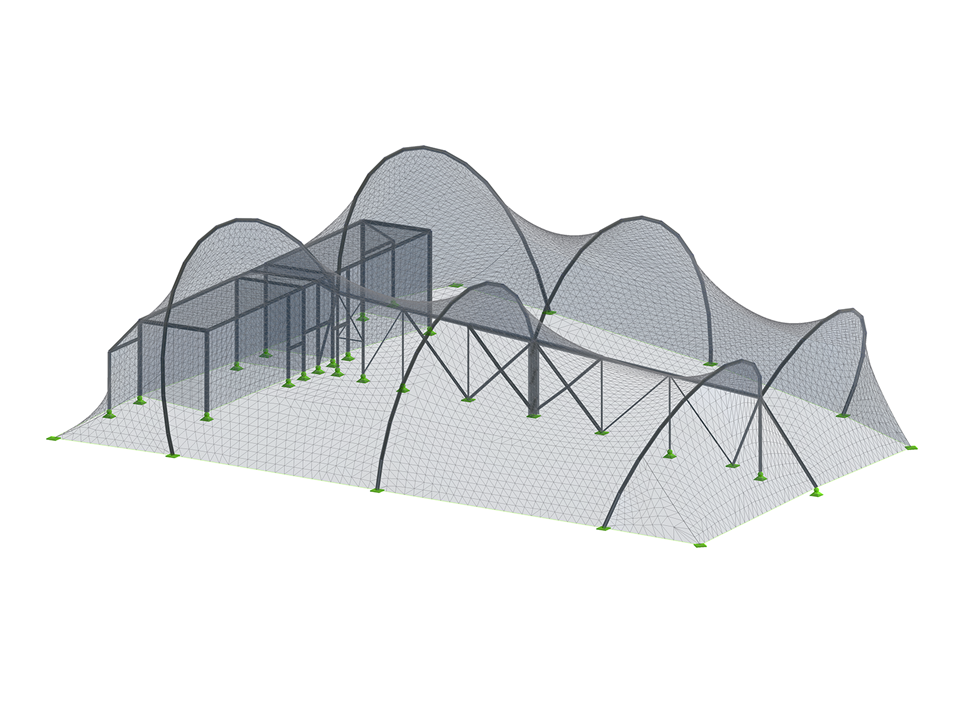

Konstrukce pavilonu v Zoo Tábor
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 167 |
| Počet linií | 229 |
| Počet prutů | 198 |
| Počet ploch | 45 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 11 |
| Počet kombinací zatížení | 29 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 19,879 t |
| Rozměry (metrické) | 34,665 x 12,279 x 41,582 m |
| Rozměry (imperiální) | 113.73 x 40.29 x 136.42 feet |
