11.7.2.1 Stäbe

Stäbe

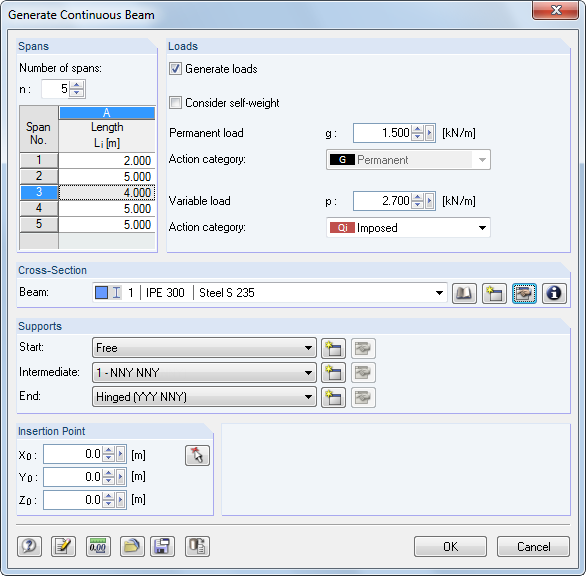

Es wird ein Durchlaufträger mit konstantem Querschnitt, Lagern und unregelmäßigen Feldern erzeugt. Optional werden Lastfälle und Ergebniskombinationen mit angelegt.

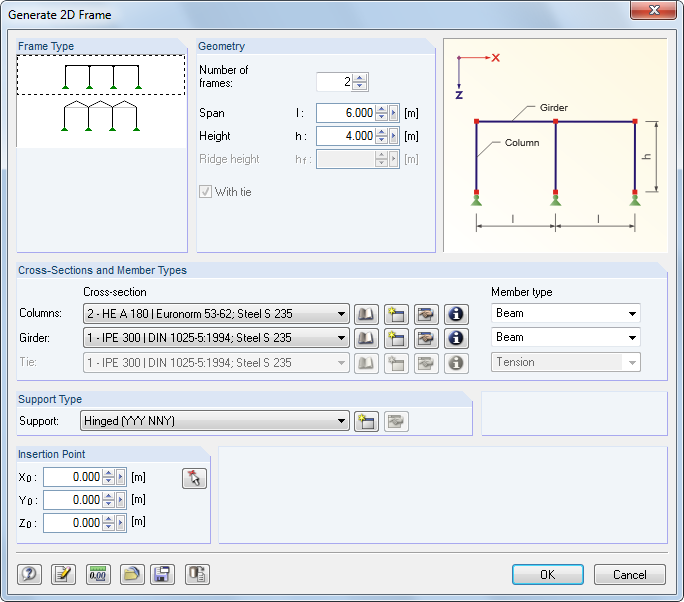

Vor der Eingabe der Geometrie- und Querschnittsdaten sollte der Rahmentyp ausgewählt werden. Die Stützen des ebenen Rahmens erhalten eine einheitliche Lagerung.

Der ebene Rahmen ist über die Geometrie und Querschnitte zu definieren. Es sind Vouten, Kranbahnkonsolen und exzentrische Anschlüsse möglich. Zusätzlich kann eine Belastung erzeugt werden. Dabei bieten die Schaltflächen Zugang zu den Generiererparametern. Die Rahmenlage ist für die Lastermittlung bedeutsam.

In der Liste sind der Typ des Fachwerks und die Anordnung der Diagonalen festzulegen. Anschließend können die Parameter, Querschnitte und Stabtypen definiert werden.

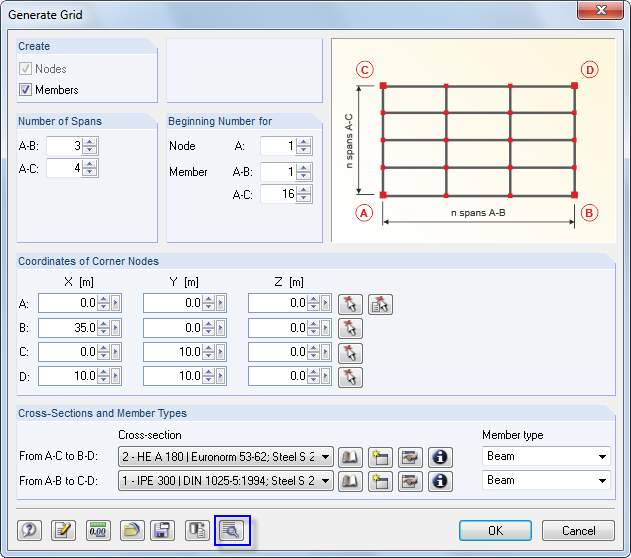

Dieser Generierer erzeugt Modelle, die ein gleichmäßiges Raster aufweisen (z. B. Trägerroste). Sie brauchen nicht wie in der Dialoggrafik gezeigt mit rechten Winkeln ausgeführt werden; es sind beliebige räumliche Quadrangelmodelle über die vier Eckpunkte möglich. Um einen „echten“ Trägerrost zu erzeugen, sollte der Modelltyp bei den Basisangaben des Modells auf 2D - in XY gesetzt werden (siehe Kapitel 12.2).

Über die Schaltfläche können auch unregelmäßige Raster generiert werden.

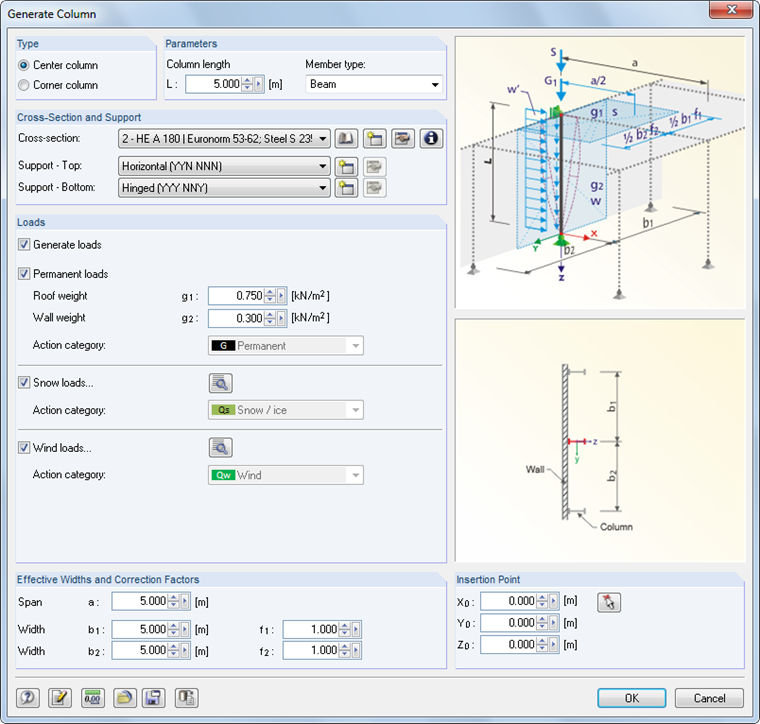

Im Abschnitt Typ der Stütze ist festzulegen, ob eine Mittel- oder Eckstütze vorliegt. Falls eine Belastung erzeugt werden soll, sind die Wirksamen Breiten und Korrekturfaktoren der Lasten anzugeben.

Die Spannweite a wird bei einer Giebelstütze für den Einflussbereich in Hallenlängsrichtung benötigt. Mit den Faktoren f₁ und f₂ können die geometrischen Breiten b₁ und b₂ für das statische Modell skaliert oder spezielle Normauflagen berücksichtigt werden (z. B. Lasterhöhungsfaktoren für Einzelnachweise).

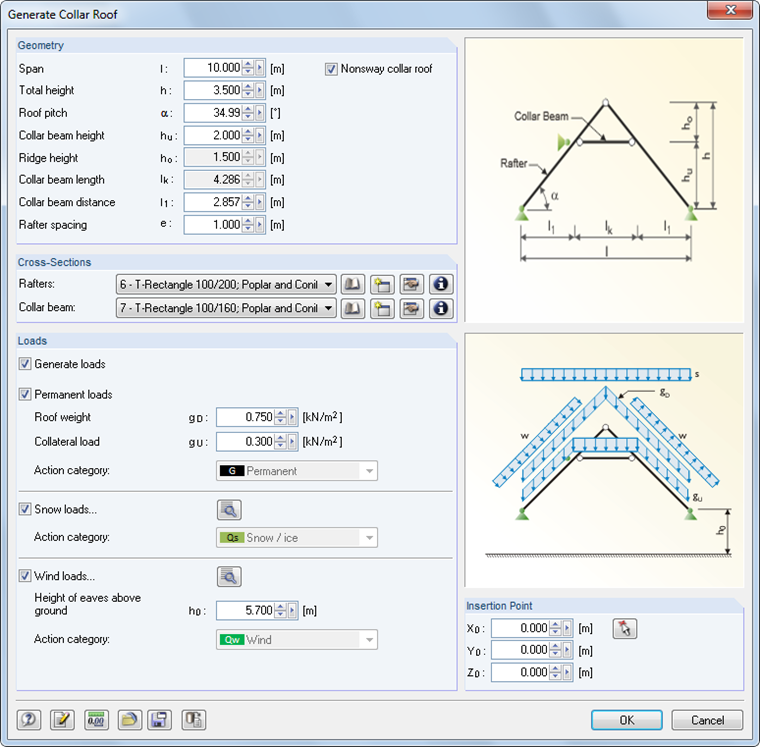

Im Menüeintrag Dach stehen drei Dachgenerierer zur Auswahl. Damit lassen sich ebene Dachsysteme einschließlich Belastung erzeugen (siehe folgende Bilder).

Die Ermittlung der Wind- und Schneelasten wird über die [Details]-Schaltflächen in den Dialogen erleichtert (siehe Bild 11.155).

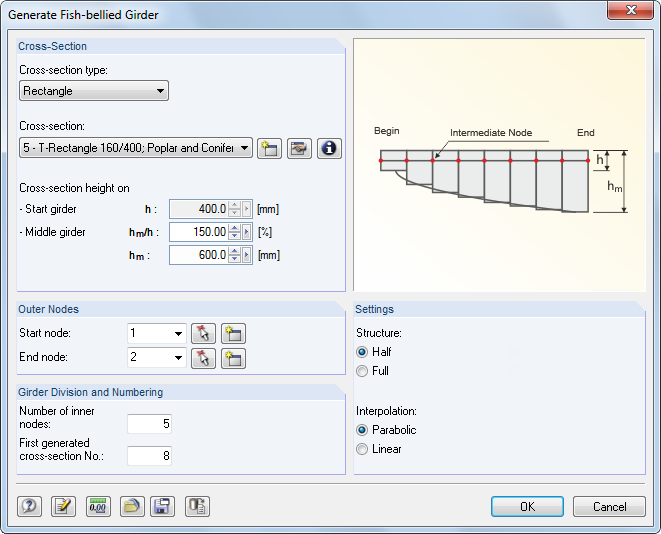

Zur Generierung der vor allem im Holzbau gebräuchlichen Fischbauchträger stehen in der Liste Querschnittstyp die Rechteck- und ITS-Profiltypen (symmetrische I-Träger) zur Auswahl.

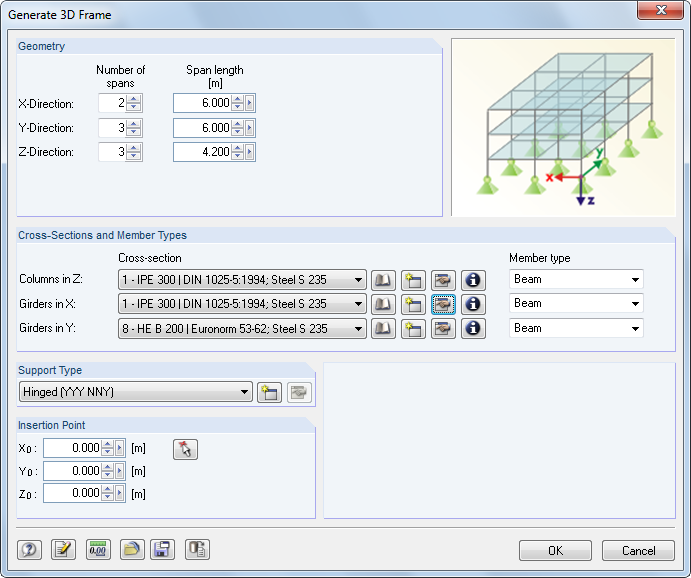

Dieser Generierer erzeugt regelmäßige Rahmenmodelle. Die Stützen des Rahmens erhalten eine einheitliche Lagerung.

Dieser umfangreiche Generierer erzeugt eine ganze Halle einschließlich Belastung. Es stehen vier Register zur Verfügung: Geometrie/Lagerung verwaltet die Systemgeometrie, Aufteilung/Verbände regelt unregelmäßige Rasterabstände und die Anordnung von Verbänden. In den restlichen Registern werden die Querschnitte und die Belastung definiert.

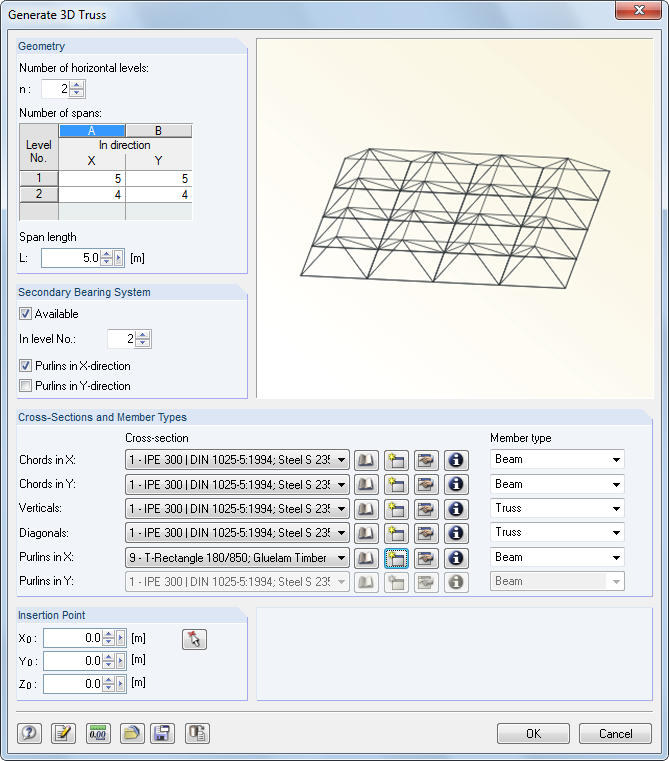

Es wird ein Raumtragwerk nach dem System Bernauer erzeugt.

Dieser Generierer erzeugt eine räumliche Zelle mit mehreren Feldern. Die links dargestellte Schaltfläche ruft einen weiteren Dialog auf, in dem die Rasteranordnung bei unregelmäßigen Feldabständen und Öffnungen festgelegt werden kann.

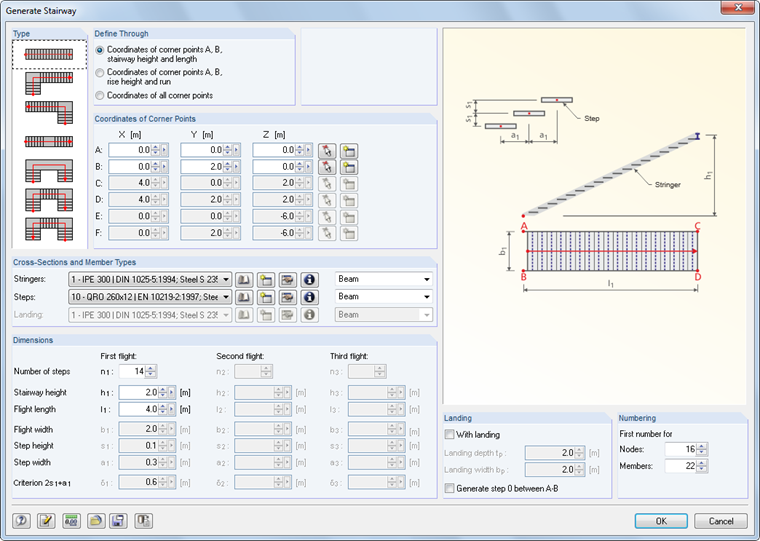

In der Liste ist der Typ der Treppe auszuwählen, der die übrigen Parameter steuert.

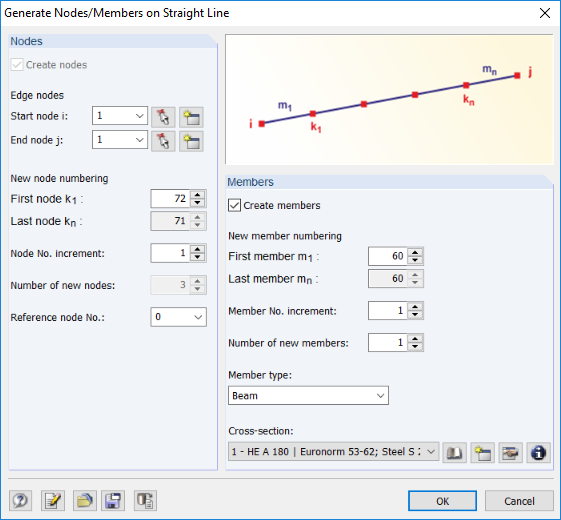

Diese Funktion ermöglicht die Generierung von Geraden aus neuen oder bestehenden Knoten. Es können auch nur Knoten erzeugt werden, die auf einer imaginären Geraden liegen.

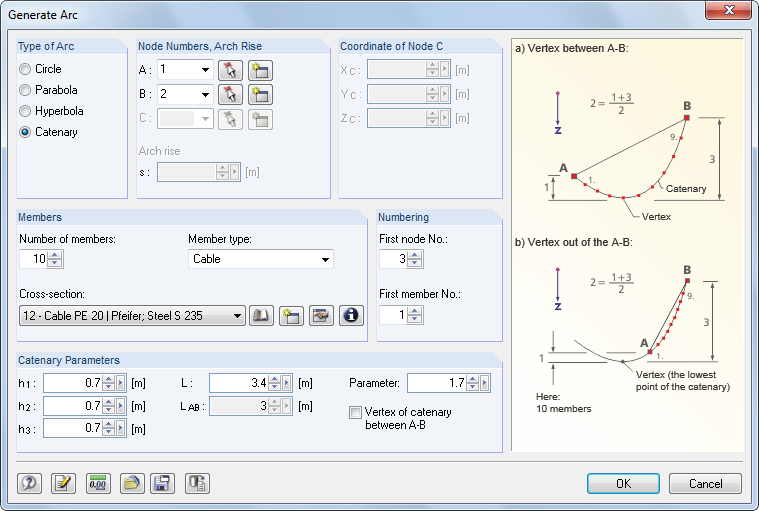

Zunächst ist der Bogentyp festzulegen: Kreis, Parabel, Hyperbel oder Kettenlinie. Die Punkte A und B stellen die beiden Randknoten des Bogens dar, Punkt C steuert dessen Anordnung. Mit dem Stich wird der Durchhang festgelegt. Der Parameter L legt die Länge einer Kettenlinie fest. Dabei besteht eine Interaktion mit den Höhen h₁, h₂ und h₃.

Der Parameter beschreibt die Konstante a in folgender Funktionsgleichung der Kettenkurve:

$y\left(x\right)=a\cosh \left(\frac{x-v_x}{a}\right)+v_{y }$

• mit v_x bzw. v_y: Verschiebungen in x bzw. y

Je größer die Anzahl der Stäbe, desto genauer wird der Bogen als Polygonzug modelliert.

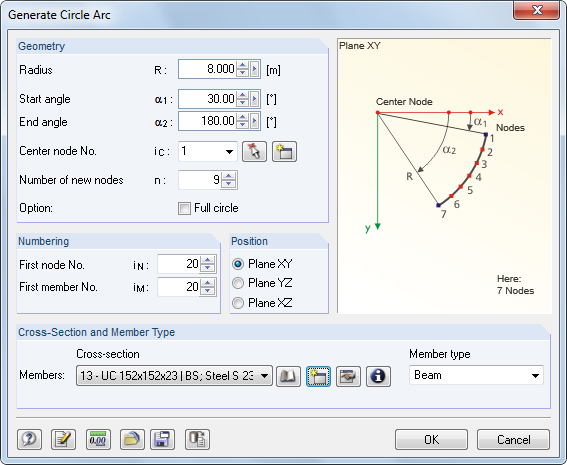

Der Radius und die Winkel definieren einen Kreisbogen bzw. Vollkreis, der um einen frei wählbaren Mittelpunkt in einer der globalen Ebenen erzeugt wird.

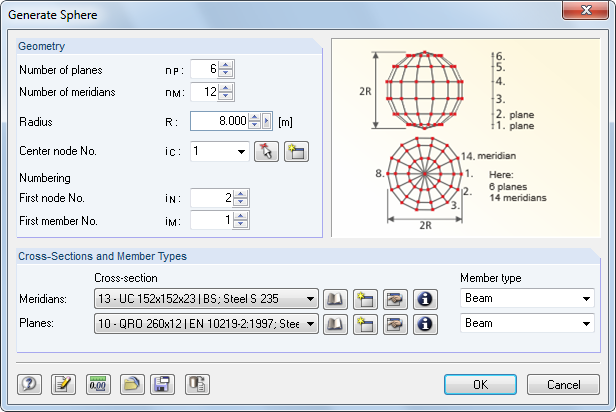

Je größer die Anzahl der Ebenen und Meridiane gewählt wird, desto runder wird die Kugel. Die Annäherung an die Kugelform wird durch Polygonzüge erreicht, wobei jedes Segment einem Stab entspricht.

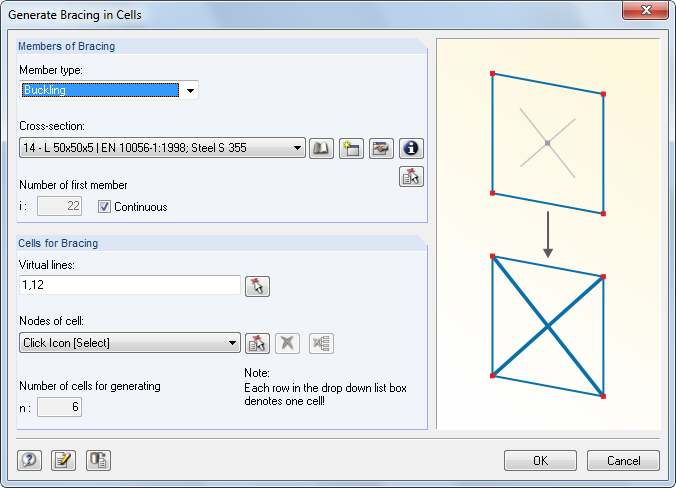

Zellen sind durch vier Eckknoten gebildete, allseitig mit Stäben umschlossene Bereiche, die in einer Ebene liegen. Im Dialog sind die Stäbe des Verbandes und die Zellen der Verbände anzugeben bzw. mit im Arbeitsfenster durch Anklicken der Zellenkreuze auszuwählen.

Über Fiktive Linien ist es möglich, Zellen zu schließen, sodass auch z. B. zwischen Wandstützen Verbände erzeugt werden können.
