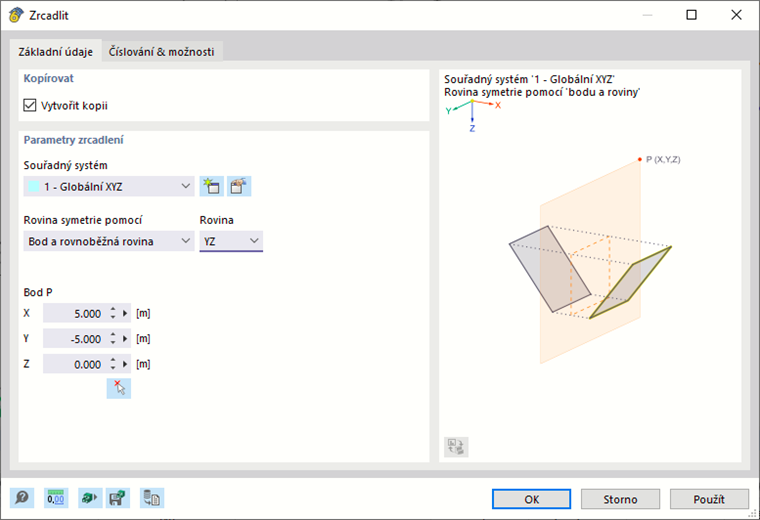

Vyberte model, zatížení nebo pomocné objekty, které chcete zrcadlit. Poté klikněte na tlačítko
(viz obrázek # extbookmark
Zrcadlení
.
V seznamu 'Rovina symetrie pomocí' jsou dvě možnosti, jak zadat rovinu:
* Bod a rovnoběžná rovina: Rovina zrcadlení probíhá rovnoběžně s rovinou zadaného souřadného systému. Vyberte 'Rovinu' ze seznamu a zadejte 'Bod P', který leží v dané rovině.
* 3 body: Rovina symetrie leží v obecné poloze v prostoru. Zadejte souřadnice pro 'Bod P1', 'Bod P2' a 'Bod P3' pro zadání roviny. Tlačítko
umožňuje definovat body graficky.

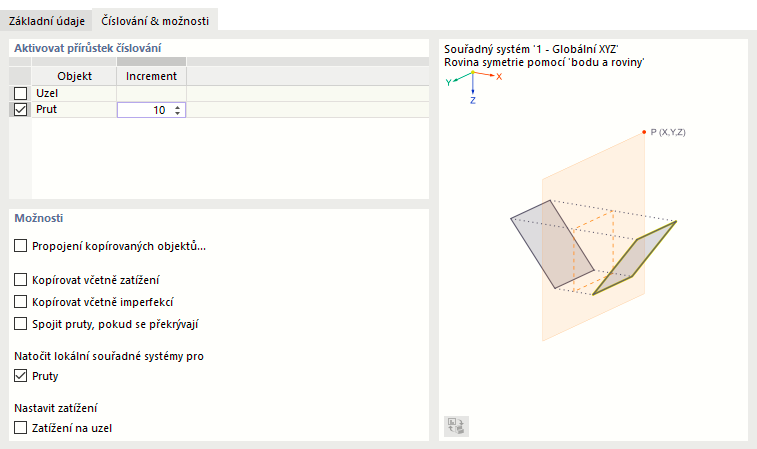

numberingAndOptionsTab">
Číslování & možnosti
Záložka Číslování & možnosti se zobrazí pouze při kopírování. Zde lze ovlivnit číslování nových objektů a provést užitečná nastavení pro kopírování.
Funkce tohoto registru jsou popsány v kapitolách # extbookmark
Nastavení propojení
Záložka Nastavení propojení se zobrazí, pokud je v záložce Číslování a možnosti zaškrtnuto políčko 'Propojení kopírovaných objektů'. Funkce jsou popsány v kapitole # extbookmark @ 003438 @ manual|stepLinksTab|Posun/Kopie#.
Nadřazená kapitola
