Výpočtové diagramy

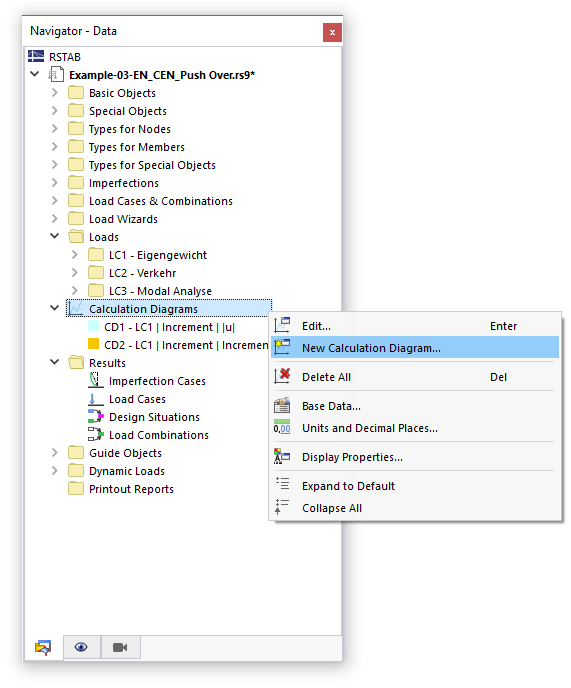

Během výpočtu se zobrazí průběh maximálního posunu (viz obrázek Průběh výpočtu ). Tento diagram můžete také po výpočtu podrobněji zkontrolovat. Kromě toho lze vytvářet uživatelsky definované výpočtové diagramy ( CD ), které zobrazují konvergenční chování na určitých uzlech prutů nebo podpor. Výpočtové diagramy najdete v navigátoru Data.

V dialogu 'Nový výpočtový diagram' lze zadat kritéria pro zobrazení výsledků v diagramu.

Základní údaje

Pokud ještě nejsou k dispozici žádné výsledky, je k dispozici pouze záložka Základní údaje.

Typ diagramu

V seznamu jsou k dispozici dva typy diagramů:

  • 2D | Základní: Individuálně můžete určit, které výsledky se mají zobrazit na vodorovné a svislé ose diagramu.
  • 2D | Diagram konvergence: Diagram ukazuje, jak se vyvíjí maximální deformace během výpočtu.

Další možnosti zadání v tomto dialogu se přizpůsobí nastavenému typu diagramu.

Zdroj

V seznamu je možné vybrat 'Typ analýzy' a zobrazit výsledky, ke kterým se diagram vztahuje. Pokud v základních údajích modelu nebyl aktivován žádný 'addon pro analýzu', je k dispozici pouze 'statická analýza'.

Zadejte zatěžovací stav nebo kombinaci zatížení, jejichž výsledky se mají zobrazit v diagramu. Kombinace výsledků a návrhové situace nejsou k dispozici pro výběr, protože diagram nemůže zobrazit žádné obálky výsledků.

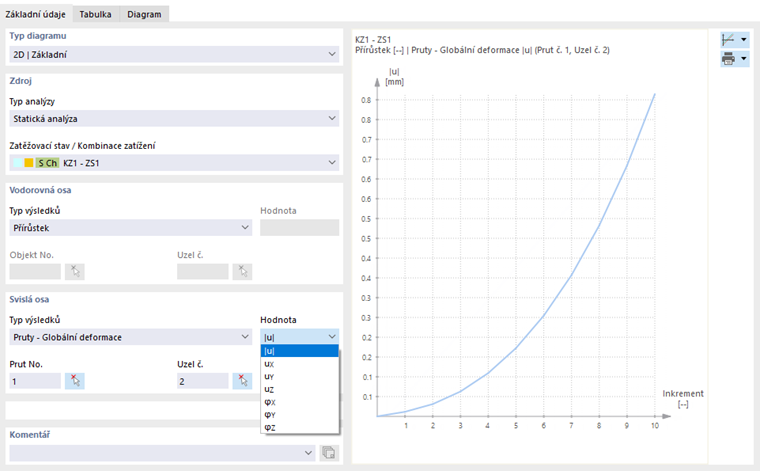

Vodorovná osa/Svislá osa

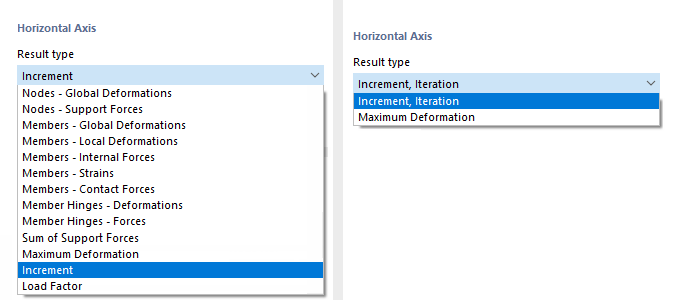

V těchto dvou sekcích lze definovat kritéria výsledků, která se mají použít pro souřadnice x a y. Možnosti v seznamu 'Typ výsledku' závisí na typu diagramu.

Pro vodorovnou osu nastavte 'Typ výsledku'. Obvykle se jedná o 'přírůstek'. Poté lze u základního průběhu přiřadit svislou osu deformaci nebo vnitřní sílu nebo moment, u konvergenčního průběhu maximální deformaci.

Pokud je nastaven základní průběh, vyberte typ posunu, natočení nebo vnitřní síly a momentu v seznamu 'Value'. Poté zadejte 'objekt', jehož výsledek se má v diagramu objevit, a uveďte, pro který 'uzel ' se to provede.

Graf

Průběh se zobrazí, jakmile jsou k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení. Při změně kritéria se obrázek automaticky aktualizuje. V záložce Diagram je možné zkontrolovat diagram v plném zobrazení.

Zelený pruh pod diagramem konvergence (viz Nový výpočtový diagram) odpovídá křivce konvergence ve tvaru Průběh výpočtu .

Informace

Pokud se výpočet provádí po několika přírůstcích zatížení, doporučujeme v možnost '''Uložit výsledky všech přírůstků zatížení'''save-load-steps Nastavení pro statickou analýzu. V diagramu se tak zobrazí všechny výsledky, nejen výsledky nejvyššího přírůstku.

Tlačítka pod diagramem mají následující funkce:

Rozbalovací tlačítko s možnostmi pro orientaci úseček X a Y
Tlačítko seznamu s možnostmi pro lineární nebo logaritmické zobrazení hodnot X a Y
Tlačítko Tisk seznamu Tlačítko Seznam s možnostmi pro tisk diagramu
Přiblížení na ose X Zvětší délku osy x X
Zkraťte osu X Zmenší délku osy x X
Prodloužit osu Y Zvětší délku pořadnice Y
Zkraťte osu Y Zmenší délku pořadnice Y
Průběh tělesa Zobrazí diagram s vyplněným gradientem
Maximální-minimální hodnota Udává maximální a minimální hodnotu

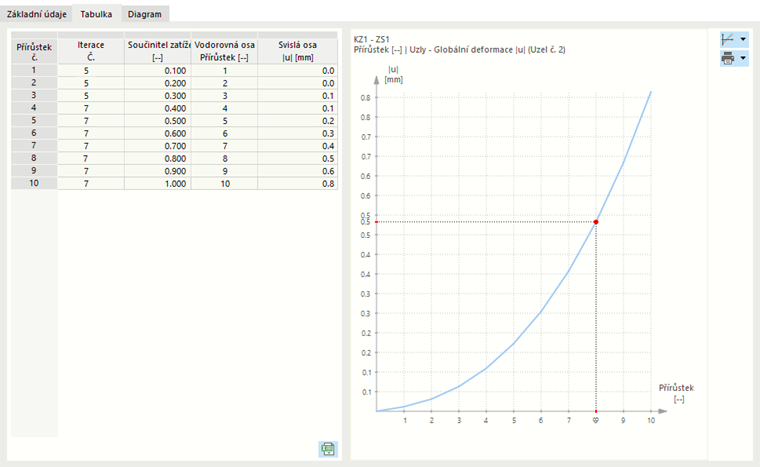

Tabulka

Záložka Tabulka je k dispozici, jakmile jsou k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení.

V tabulce jsou uvedeny hodnoty, které byly spočítány v jednotlivých iteracích a přírůstcích zatížení. Jak jsme již zmínili výše, při přírůstkovém výpočtu je třeba uložit výsledky jednotlivých přírůstků zatížení.

Hodnoty vybraného řádku se v diagramu zobrazí vpravo.

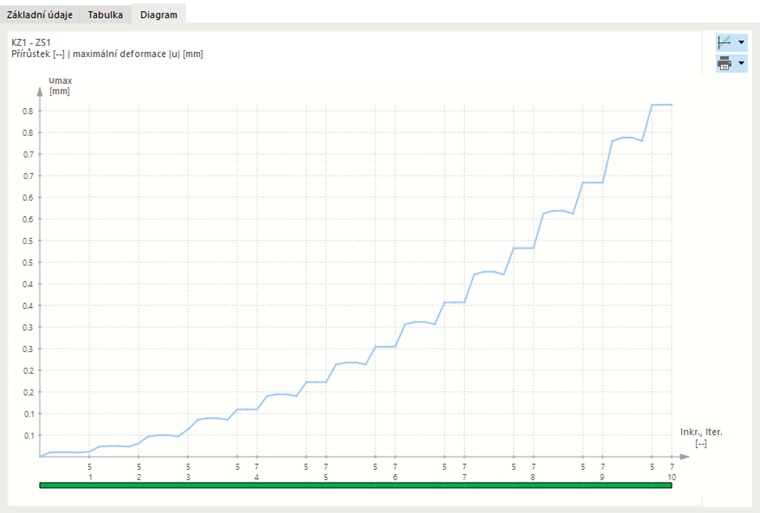

Graf

Záložka Diagram je k dispozici, jakmile jsou k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení.

Diagram se zobrazí v plném zobrazení. To usnadňuje cílené vyhodnocení.

Příkaz Ihned k vytištění Seznam nabízí různé možnosti, které lze použít pro dokumentaci diagramu (viz kapitola Grafika).

Informace

Průběhy lze vyhodnotit také v dialogu Výpočtové diagramy dostupné v podkategorii 'Přehled' Statické analýzy.
