Úprava rohu

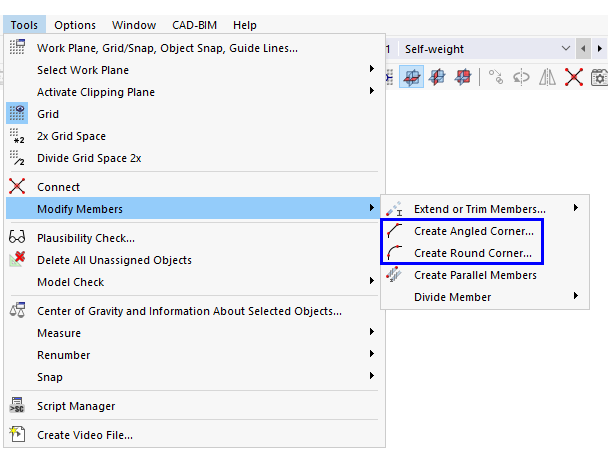

Rohy v modelu mohou vést ke špičkám momentů. RSTAB nabízí dvě funkce, kterými lze upravit rohy pomocí zkosených hran nebo polygonových zaoblení. Jsou k dispozici v hlavní nabídce NástrojeUpravit pruty. Další možností je použít tlačítko Vytvořit roh s úkosem nebo Vytvořit zaoblený roh v panelu nástrojů CAD (viz obrázek Nástroje pro modelování ).

Tip

Před vyvoláním funkcí není třeba vybírat pruty.

Vytvořit roh s úkosem

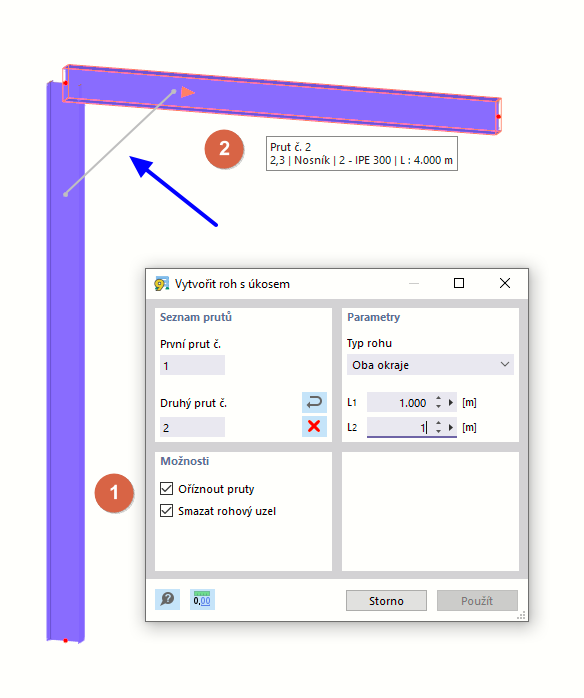

Funkce Vytvořit roh pod úhlem vytvoří nový prut v oblasti rohu, přičemž se hrana ořízne v rohovém uzlu.

Pruty v seznamu

Vyberte pruty jeden po druhém v pracovním okně kliknutím myší nebo zadejte čísla prutů. Pomocí tlačítka Otočit lze změnit pořadí čísel prutů. Tlačítko Smazat smaže čísla prutů.

Tip

Před kliknutím na druhý prut nastavte 'Parametry' a 'Možnosti'. Nový prut lze zkontrolovat v náhledu (viz obrázek výše).

Parametry

V seznamu 'Typ rohu' jsou k dispozici dvě možnosti:

  • Oba okraje: První prut se zkrátí o délku L1, druhý prut o délku L2.
  • Okraj a úhel: První prut se zkrátí o délku L1. S druhým prutem je spojen úhlem α. Úhel je zadán v pravotočivém souřadném systému.

Možnosti

Pokud je zaškrtnuto políčko 'Oříznout pruty', smažou se po vytvoření zkosení délky původních prutů v oblasti rohu.

Volba 'Smazat rohový uzel' odstraní také uzel v původním průniku.

Informace

Zkosení lze vytvořit také pro pruty, které nejsou navzájem spojené, ale protínají se v prodloužení.

Vytvořit zaoblený roh

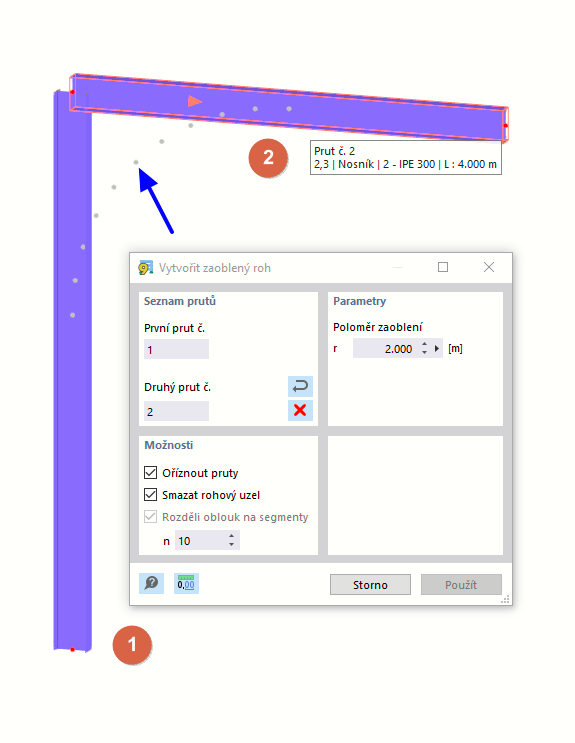

Funkce Zaoblit roh vytvoří v průsečíku dvou prutů nový polygonový oblouk a zaoblí rohovou oblast.

Pruty v seznamu

Vyberte pruty jeden po druhém v pracovním okně kliknutím myší nebo zadejte čísla prutů. Pomocí tlačítka Otočit lze změnit pořadí čísel prutů. Tlačítko Smazat smaže čísla prutů.

Tip

Před kliknutím na druhý prut nastavte 'Parametry' a 'Možnosti'. Nový prut lze zkontrolovat v náhledu (viz obrázek výše).

Parametry

Zadejte poloměr zaoblení r oblouku, který se má vytvořit mezi pruty.

Možnosti

Pokud je zaškrtnuto políčko 'Vyjmout pruty', smažou se po vytvoření zaoblení délky přesahu původních prutů v oblasti rohu.

Volba 'Smazat rohový uzel' odstraní také uzel v původním průniku.

Hodnota n pod zaškrtávacím políčkem 'Rozdělit oblouk na segmenty' určuje, kolik přímých segmentů se vytvoří při modelování oblouku.
