Smussi e filetti

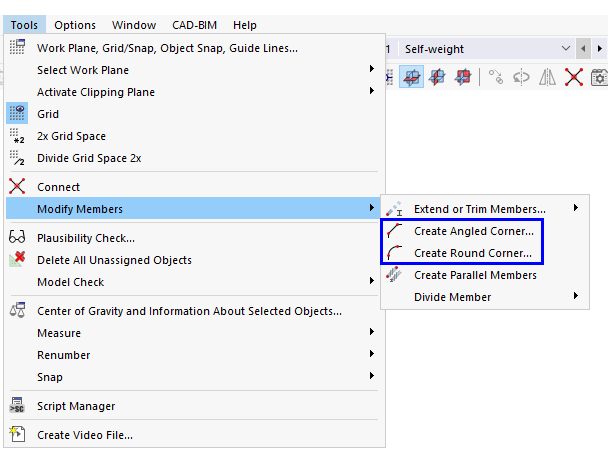

Gli angoli nel modello possono causare picchi di momento. RSTAB offre due funzioni con le quali è possibile regolare gli angoli utilizzando bordi smussati o raccordi poligonali. Sono disponibili nel menu StrumentiModifica aste. In alternativa, è possibile utilizzare il pulsante Crea angolo smussato o Crea spigolo arrotondato nella barra degli strumenti CAD (vedere l'immagine Strumenti di modellazione ).

Suggerimento

Non è necessario selezionare le aste prima di chiamare le funzioni.

Crea angolo smussato

La funzione Crea spigolo angolato crea una nuova asta nell'area dell'angolo, tagliando il bordo in corrispondenza del nodo dell'angolo.

Lista delle aste

Selezionare le aste una dopo l'altra nella finestra di lavoro facendo clic con il mouse o inserire i numeri delle aste. È possibile utilizzare il pulsante Inverti per modificare l'ordine dei numeri delle aste. Il pulsante Eliminazione elimina i numeri delle aste.

Suggerimento

Prima di fare clic sulla seconda asta, impostare i 'Parametri' e le 'Opzioni'. È possibile controllare la nuova asta nell'anteprima (vedi immagine sopra).

Parametri

Nell'elenco a discesa sono disponibili due tipi di spigoli per creare lo smusso:

  • Entrambi i bordi: La prima asta è accorciata della lunghezza L1, la seconda asta della lunghezza L2.
  • Bordo e angolo: La prima asta è accorciata della lunghezza L1. È collegato alla seconda asta dall'angolo α. L'angolo si riferisce ad un sistema di coordinate che è orientato in senso orario.

Opzioni

Se la casella di controllo 'Taglia aste' è selezionata, le lunghezze sporgenti delle aste originali saranno eliminate all'interno dell'area d'angolo dopo la creazione dello smusso.

L'opzione 'Elimina nodo d'angolo' rimuove anche il nodo nell'intersezione originale.

Informazione

Puoi anche creare smussi per aste che non sono collegate tra loro ma si intersecano nelle loro estensioni.

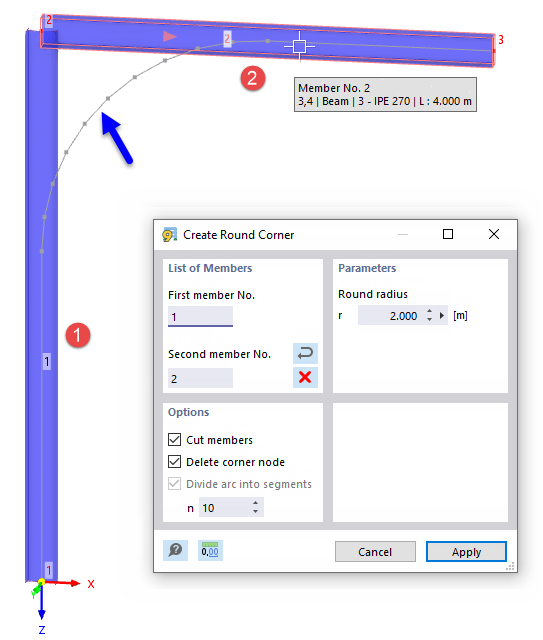

Crea spigolo arrotondato

La funzione Crea angolo di arrotondamento crea un nuovo arco poligonale all'intersezione di due aste e arrotonda l'area dell'angolo.

Lista delle aste

Selezionare le aste una dopo l'altra nella finestra di lavoro facendo clic con il mouse o inserire i numeri delle aste. È possibile utilizzare il pulsante Inverti per modificare l'ordine dei numeri delle aste. Il pulsante Eliminazione elimina i numeri delle aste.

Suggerimento

Prima di fare clic sulla seconda asta, impostare i 'Parametri' e le 'Opzioni'. È possibile controllare la nuova asta nell'anteprima (vedi immagine sopra).

Parametri

Specificare il raggio del raccordo r dell'arco da creare tra le aste.

Opzioni

Se la casella di controllo 'Taglia aste' è selezionata, le lunghezze sporgenti delle aste originali saranno eliminate all'interno dell'area d'angolo dopo la creazione del raccordo.

L'opzione 'Elimina nodo d'angolo' rimuove anche il nodo nell'intersezione originale.

Il valore n sotto la casella di controllo 'Dividi arco in segmenti' controlla quanti segmenti dritti vengono creati quando l'arco viene modellato.
