È possibile visualizzare graficamente i risultati per le aste utilizzando la categoria del navigatore Aste. I risultati numerici delle aste si trovano nella categoria della tabella Risultati per asta.
Se si fa clic su un'asta nella finestra di lavoro, la tabella salta ai risultati di questa asta. Un'asta di cui si fa clic sulla riga nella tabella è selezionata nell'area grafica. Una freccia indica la posizione x sull'asta.

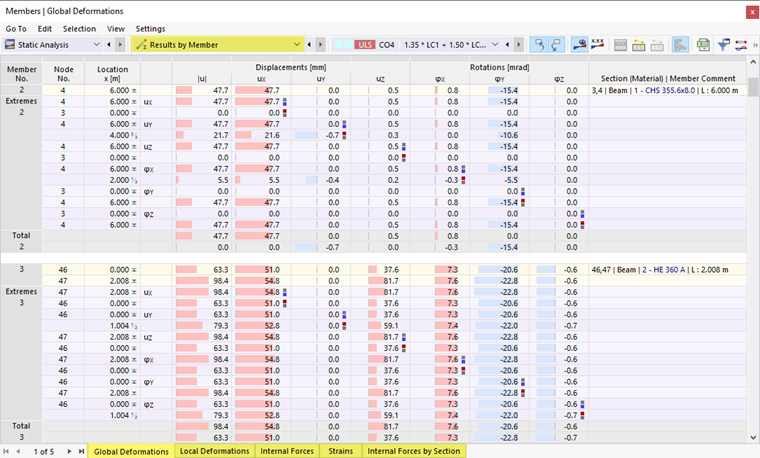

L'immagine Risultati per asta nella tabella mostra la tabella con gli spostamenti generalizzati delle aste. Si riferiscono agli assi X, Y e Z. Gli spostamenti generalizzati locali si riferiscono agli assi delle aste le cui descrizioni dipendono dalle specifiche impostate nei Dati di base (vedi Capitolo
Impostazioni e opzioni
).
Suggerimento
Utilizzare la funzione di attivazione /disattivazione dei sistemi di assi locali delle aste disponibile nel menu di scelta rapida delle aste per mostrare o nascondere gli assi delle aste.
Anche il sistema assiale dell’asta locale ha un impatto sui segni degli spostamenti generalizzati: Uno spostamento positivo segue la direzione dell'asse locale positivo; una rotazione positiva agisce in senso orario attorno all'asse positivo dell'asta.
Gli spostamenti locali e le rotazioni hanno i seguenti significati:
u
Valore assoluto dello spostamento totale
ux
Spostamento nella direzione dell'asse locale x
uy
Spostamento nella direzione dell'asse locale y
uz
Spostamento nella direzione dell'asse locale z
φx
Rotazione intorno all'asse locale x
φy
Rotazione intorno all'asse locale y
φz
Rotazione intorno all'asse locale z
La tabella elenca gli spostamenti generalizzati di ogni asta per le posizioni definite nel
Gestore tabelle dei risultati
. Lì, è anche possibile controllare quali valori estremi vengono visualizzati.
Se hai definito un
Cerniera dell'asta con proprietà plastiche
, gli spostamenti generalizzati a snervamento, le forze interne di snervamento e i momenti e i criteri di accettazione sono mostrati nella scheda della tabella "Rapporto di deformazione plastica locale".

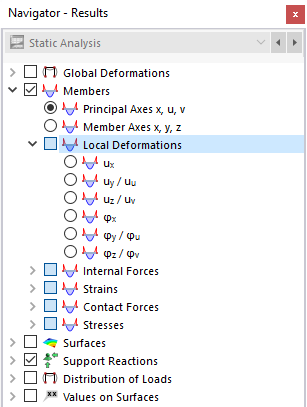

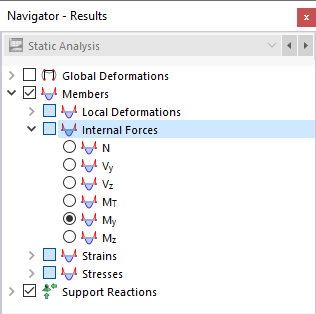

Nel navigatore, imposta le forze interne e i momenti da visualizzare sulle aste. Per le sezioni trasversali asimmetriche, è anche possibile scegliere se i risultati sono correlati agli assi principali u e v o agli assi di input predefiniti y e z (vedere l'immagine Selezione degli spostamenti generalizzati delle aste locali nel navigatore). Questa impostazione influenza anche l'output della tabella.
La distribuzione grafica delle forze interne si basa sui valori dei risultati impostati in base alle divisioni delle aste, che sono specificate nel
Finestra di dialogo Divisioni aste per calcolo
.
La tabella elenca le forze interne e i momenti di ogni asta per le posizioni definite nel
Gestore tabelle dei risultati
. Lì, è anche possibile controllare quali valori estremi vengono visualizzati.
Le forze interne dell'asta hanno i seguenti significati:
N
Forza assiale nella direzione dell'asse longitudinale x dell'asta
Vy
Forza di taglio nella direzione dell'asse locale y
Vz
Forza di taglio nella direzione dell'asse locale z
MT
Momento torcente intorno all'asse longitudinale x dell'asta'
My
Momento flettente intorno all'asse locale y
Mz
Momento flettente intorno all'asse locale z
Informazione
Le forze interne e i momenti secondo l'analisi del secondo ordine si riferiscono agli assi dell'asta deformata. Se questo non è conveniente, regolare ilextbookmark
Il momento flettente My è positivo se si verificano tensioni di '''trazione''' sulla faccia positiva dell'asta (nella direzione dell'asse z). Mz è positivo se si verificano tensioni di '''compressione''' sulla faccia positiva dell'asta (nella direzione dell'asse y). La definizione del segno per i momenti torsionali, le forze assiali e le forze di taglio è conforme alle consuete convenzioni: Queste forze interne sono positive se agiscono sulla faccia di taglio positiva in direzione positiva.
Le regole per le forze interne descritte sopra si applicano solo se l'asse locale dell'asta z è orientato 'verso il basso' (vedi
Impostazioni e opzioni
). Tuttavia, se l'asse z locale è definito "verso l'alto", un momento positivo My provoca tensioni di compressione sul lato positivo dell'asta e un momento positivo Mz produce tensioni di trazione.

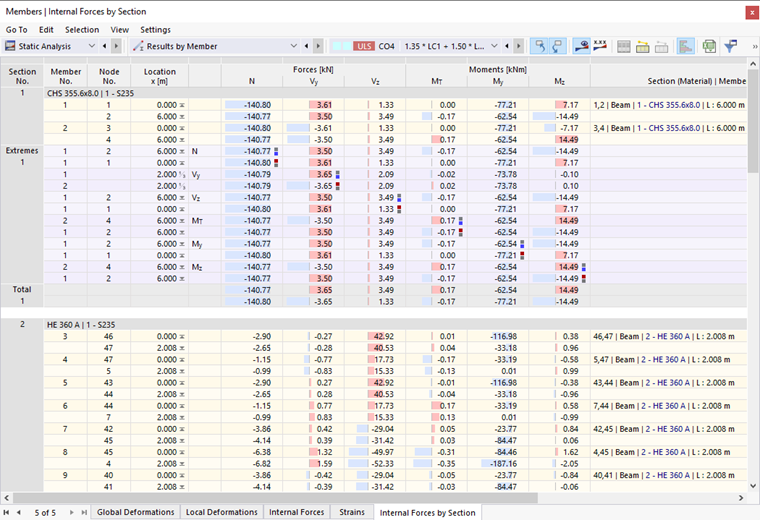

Altre tabelle della categoria "Risultati per asta" riassumono le forze interne dell'asta e i momenti in base a determinati criteri. In questo modo è possibile vedere, ad esempio, i valori estremi per ogni sezione trasversale nella tabella "Forze interne per sezione".
Se''' si desidera verificare i risultati di un'asta rigida, attivare l'opzione '''Risultati sugli accoppiamenti''' nella categoria 'Aste' nella sezione del navigatore inferiore.

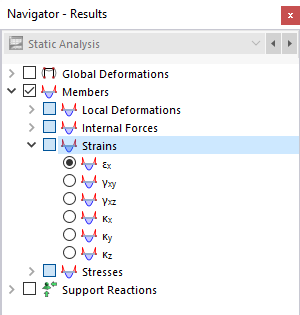

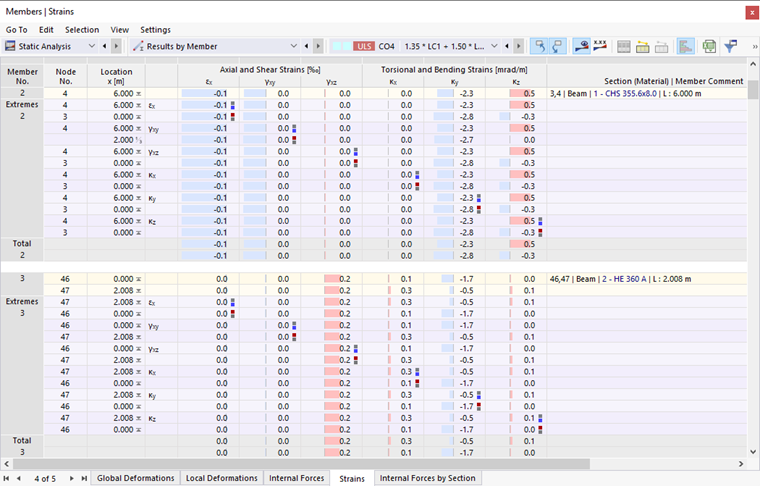

Le deformazioni delle aste rappresentano gli spostamenti generalizzati locali sotto forma di deformazioni assiali e di taglio. Secondo la legge di Hooke's, risultano dalle tensioni nelle aste.
Il tensore di deformazione per l'elemento dell'asta unidimensionale è il seguente:

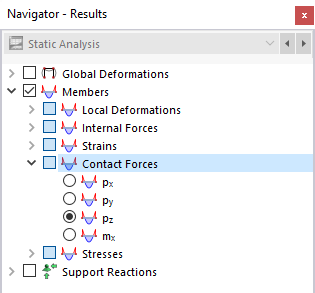

Per le aste dotate di un vincolo esterno dell'asta , è possibile visualizzare le 'Forze di contatto' nel navigatore e nella tabella.
Le forze di contatto px, py e pz sono efficaci nelle direzioni dei rispettivi assi dell'asta. Sono mostrati in relazione a una lunghezza standard. Per le sezioni trasversali asimmetriche, è possibile definire nel navigatore se i risultati sono correlati agli assi principali u e v o agli assi di input predefiniti y e z (vedere l'immagine Selezione degli spostamenti generalizzati delle aste locali nel navigatore).
I momenti di contatto mx intorno all'asse longitudinale dell'asta' sono mostrati anche in relazione a una lunghezza standard.
Informazione
Se si dividono i valori della tabella per le rispettive larghezze della sezione trasversale, si ottengono le tensioni di contatto del terreno.
Somma dei carichi e delle forze vincolari
Per i casi di carico e le combinazioni di carico, le somme di controllo Σ del carico e delle forze vincolari sono indicate alla fine della tabella. Questo saldo mostrerà una differenza se il modello ha anche vincoli esterni dei nodi. Queste forze vincolari devono essere considerate anche nel bilancio generale.
Tensione
Utilizzando le voci della categoria "Tensioni", è possibile visualizzare graficamente le curve di tensione delle tensioni assiali, delle tensioni tangenziali e delle tensioni equivalenti sulle sezioni trasversali dell'asta. Questo tipo di visualizzazione non richiede alcuna licenza per Analisi. Tuttavia, per i risultati di inviluppo delle combinazioni di risultati e delle situazioni di progetto, non è possibile mostrare le tensioni della sezione trasversale.
Le curve di tensione sulla sezione trasversale non sono disponibili nella tabella.
Nella categoria "Tensioni", è possibile selezionare tra varie componenti e combinazioni di tensioni. In questo modo, è possibile verificare, ad esempio, la distribuzione delle tensioni di trazione e compressione dovute alla flessione, che sono disponibili sulle ali di una sezione a I. Il pannello controlla l'assegnazione dei valori. Il capitolo Pannello di controllo descrive come regolare i colori e i valori.
Le tensioni sono determinate utilizzando un calcolo FEA basato sulle forze interne e sulle proprietà della sezione trasversale.
