Set di aste

Con un set di aste, è possibile combinare le aste e classificarle come una unità. In questo modo, più aste possono essere trattate come una singola asta, il che potrebbe essere richiesto per alcune posizioni della struttura (ad esempio, per una disposizione del carico su tutte le aste, un'analisi di instabilità flesso-torsionale o la progettazione di una trave continua) .

Suggerimento

È possibile creare rapidamente un set di aste selezionando le aste pertinenti utilizzando selezioni multiple (tramite la finestra o tenendo premuto il tasto Ctrl). Poi, nel menu di scelta rapida di una di queste aste, selezionare la funzione Crea set di aste.

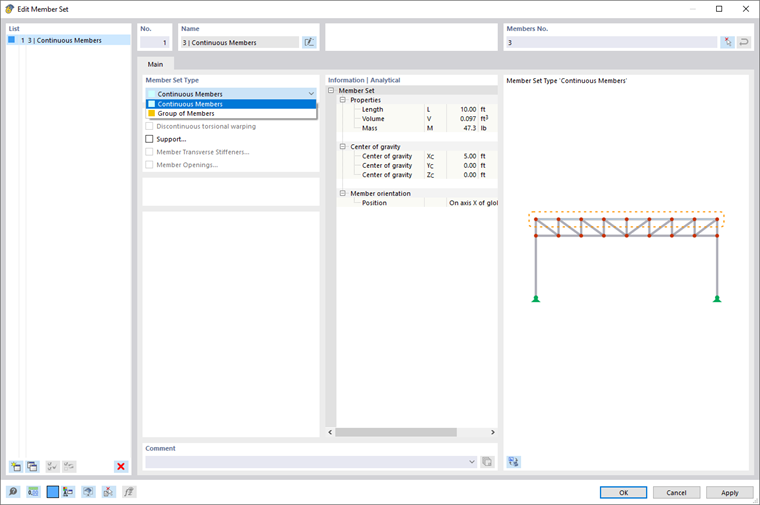

tipo di set di aste

Il tipo di set di aste descrive il modo in cui sono raggruppate le aste. Sono disponibili due tipi per la selezione nell'elenco.

asta continua

Le aste continue sono formate da aste continue collegate. Il nodo finale di un'asta rappresenta il nodo iniziale dell'asta successiva. Potete immaginare di disegnare aste continue senza sollevare la penna.

Informazione

In alternativa alle aste continue, è possibile applicare il tipo di nodo 'Nodo sulla linea' per creare un'asta con segmenti e utilizzarlo per le analisi di stabilità.

Gruppo di aste

Un gruppo di aste è costituito da aste collegate che possono diramarsi. Le verifiche per gruppi di aste sono possibili solo in misura limitata perché non ci sono lunghezze libere di inflessione per tali gruppi, ad esempio.

Torsione di ingobbamento discontinua

Questa funzione è disponibile se l'add-on di analisi Torsione da ingobbamento (7 DOF) (licenza necessaria) è attivato nel 'Modello - Dati base'. Se l'ingobbamento nell'asta continua non è continuo (ad esempio, a causa delle aste collegate), è possibile utilizzare questa funzione per applicare svincoli da ingobbamento alle estremità di ogni asta all'interno dell'asta continua.

Irrigidimenti trasversali delle aste

Gli irrigidimenti trasversali dell'asta influenzano la rigidezza da ingobbamento dell'asta continua, che viene analizzata nei calcoli tenendo conto della torsione da ingobbamento. La funzione è disponibile se uno dei seguenti add-on è attivato nel 'Modello - Dati base' (una licenza è necessaria per ciascuno):

  • Torsione di ingobbamento (7 DOF)
  • Verifica acciaio
  • Verifica alluminio

Aste nr.

Inserire i numeri delle aste o selezionarli nella finestra di lavoro utilizzando il pulsante Seleziona Individualmente . Utilizzare il pulsante Inverti per invertire l'ordine dei numeri delle aste in modo da cambiare la direzione del set di aste.
