Questa creazione guidata di carichi aiuta ad applicare qualsiasi carico lineare proporzionalmente alle aste. Ad esempio, non è necessario determinare manualmente i carichi delle aste per un reticolo trave.
Principale
La scheda Principale gestisce i parametri del carico.
Genera nel caso di carico
Selezionare dall'elenco il caso di carico a cui si desiderano assegnare i carichi. Utilizzare il pulsante
per creare un nuovo caso di carico.
Categorie
Distribuzione del carico
Nell'elenco, ci sono varie opzioni per selezionare come agisce il carico lineare:
- Uniforme: Il carico è di grandezza costante.
- Lineare: Il carico è distribuito linearmente in modo variabile. Nella sezione di dialogo 'Parametri del carico lineare', è possibile specificare tre nodi di riferimento con i rispettivi valori di carico.
Sistema di coordinate
Il carico della linea può agire perpendicolare al piano del carico ('Z locale') o in relazione al sistema di coordinate globale XYZ. In alternativa, è possibile selezionare un sistema di coordinate definito dall'utente o crearne uno nuovo.
Direzione del carico
Se il carico della linea non agisce perpendicolare al piano del carico, ma in direzione di un asse globale, l'elenco fornisce diverse opzioni.
Il carico della linea può essere relativo alla lunghezza reale (come un carico del peso proprio) o alla lunghezza prevista (come un carico da neve). La direzione del carico è illustrata nello schizzo del dialogo.
Parametri del carico della linea
Inserire la grandezza del carico lineare uniforme. Se il carico è variabile linearmente, è possibile definire i numeri di due nodi con i carichi assegnati. Utilizzare il pulsante
per selezionare i nodi graficamente nella finestra di lavoro. Se non esiste ancora un nodo adatto necessario per assegnare il carico, è possibile crearlo utilizzando il pulsante
.
Opzioni
Se si seleziona la casella di controllo 'Blocca per nuove aste', il carico lineare agisce solo sulle aste attualmente esistenti nell'area della linea definita dai due nodi nella sezione 'Parametri del carico della linea' . Tutte le aste che verranno aggiunte a quest'area in un secondo tempo non riceveranno alcun componente del carico lineare.
L'opzione 'Considera l'eccentricità dell'asta' controlla se il carico della linea agisce sulle aste nel piano senza considerare le eccentricità (impostazione predefinita). Se si attiva questa casella di controllo, il carico della linea non viene applicato alle aste per le quali è disponibile un offset fuori dal piano.
Con la casella di controllo 'Considera la distribuzione della sezione', è possibile controllare se il carico della linea risultante dalla definizione di rastremazione agisca anche sulle aste inclinate (impostazione predefinita). Se si attiva la casella di controllo, il carico della linea non sarà applicato alle aste nel piano di carico che hanno una distribuzione della sezione trasversale non uniforme (vedere il Sezione ).

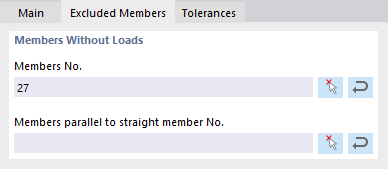

Aste escluse
Nella scheda Aste escluse , è possibile specificare che le aste, come i controventi, non ricevono carichi proporzionali.
Selezionare le aste graficamente con il pulsante
, individualmente o utilizzando un'asta del modello che funziona 'parallela' a tutte le aste senza carico.
Tolleranze
Nella scheda Tolleranze , è possibile impostare i criteri in base ai quali le aste e i nodi sono valutati come appartenenti a un piano o una linea. I parametri sono nel capitolo # extbookmark manuale|tolleranzeTab|Carichi di aste dal capitolo Carico superficiale#.
