Diagrammi dei risultati

È possibile valutare i diagrammi dei risultati di aste, set di aste e rappresentanti nei diagrammi. Innanzitutto, selezionare l'oggetto nella finestra di lavoro. Tenere premuto il tasto Ctrl per eseguire una selezione multipla. Quindi, aprire i diagrammi dei risultati utilizzando una delle seguenti opzioni:

  • Menu 'Risultati' → Diagrammi dei risultati per le aste/set di aste selezionati
  • Voce del menu di scelta rapida "Diagrammi dei risultati".

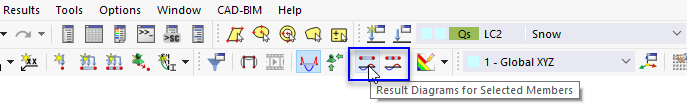

  • Pulsante 'Diagrammi dei risultati'

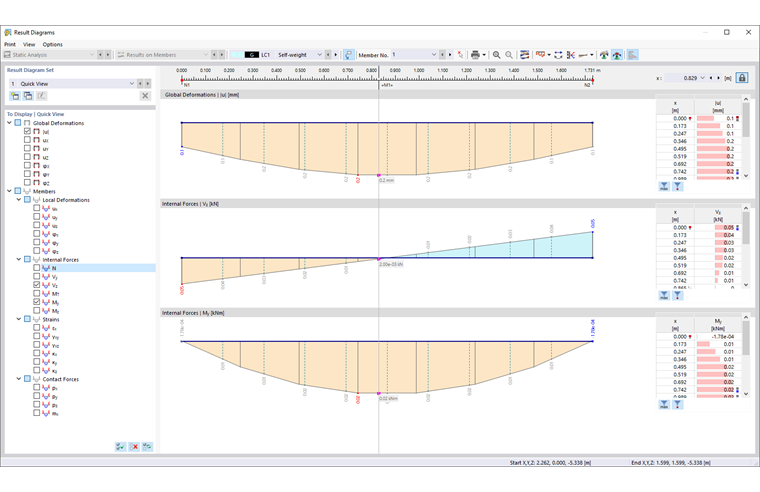

Apparirà la finestra di dialogo 'Diagrammi dei risultati'.

Barra strumenti

Il tipo di oggetto selezionato viene impostato nell'elenco 'Risultati sulle aste/set di aste'. È possibile selezionare anche un tipo diverso.

Nell'elenco dei casi e delle combinazioni di carico, è possibile passare da un risultato all'altro.

Per le aste e i set di aste, vengono visualizzati i numeri degli oggetti selezionati. Se si desidera controllare i risultati di un altro oggetto, selezionare il suo numero nell'elenco o utilizzare il pulsante Seleziona Individualmente per la selezione grafica.

I pulsanti hanno le seguenti funzioni:

Visualizzazione di oggetti nelle tabelle Sincronizza i diagrammi con i tipi di risultati attivati nel navigatore (rilevante per diversi set di diagrammi di risultati)
Stampa Stampa i diagrammi dei risultati attuali
Vergrößern Incrementa i diagrammi dei risultati
Verkleinern Diminuisce i diagrammi dei risultati
Anzeigeeigenschaften Apre la finestra di dialogo di visualizzazione per le modifiche della visualizzazione
Mehrere Ergebnisverläufe Visualizzazione dei controlli per i diagrammi dei risultati di diversi oggetti
Umkehren Inverte la direzione del diagramma dei risultati
Vertikale Achse Mostra o nasconde le ordinate con i valori massimi
Glättung aus Mostra il diagramma dei risultati attuali o i risultati livellati (pulsante elenco)
Glättungsbereich definieren Apre la finestra di dialogo Intervalli di discretizzazione dei diagrammi dei risultati
Glättungsbereich ein/aus Attivazione o disattivazione degli intervalli di discretizzazione
barra di relazione Mostra o nasconde le scale delle relazioni colorate per i valori delle tabelle

Set di diagrammi dei risultati

La sezione della finestra in alto a sinistra consente il salvataggio dei diagrammi. La 'Vista rapida' con i risultati selezionati è preimpostata.

Per salvare le impostazioni attuali del diagramma, fare clic sul pulsante Nuovo . Inserire una descrizione nella finestra di dialogo 'Nuovo set di diagrammi dei risultati'.

Dopo aver fatto clic su OK, i diagrammi dei risultati sono disponibili nell'elenco come 'Set di diagrammi dei risultati'.

Informazione

Il pulsante Visualizzazione di oggetti nelle tabelle controlla i tipi di risultati che sono visualizzati quando si passa da un set di diagrammi dei risultati: Se è attivato (predefinito), appariranno i diagrammi originariamente salvati. Se si disattiva la funzione, le categorie attuali del navigatore verranno applicate agli altri diagrammi.

Navigatore

Nel navigatore, controllare i tipi di risultati che si desidera valutare nel diagramma: Spostamenti generalizzati, delle forze interne, delle deformazioni o delle forze di contatto. Ogni tipo di risultato è rappresentato in un diagramma separato.

Diagrammi

Nell'area principale della finestra, è possibile vedere i diagrammi dei tipi di risultati selezionati. È possibile regolare le dimensioni del display con i pulsanti Vergrößern e Verkleinern .

Se si sposta il mouse lungo l'asta o il set di aste, vengono visualizzati i valori dei risultati "in movimento" della rispettiva posizione x. La posizione 'x' si riferisce all'inizio dell'asta o al set di aste; è visualizzato in alto a destra. È possibile inserire una posizione x nella casella di testo. Per bloccare il puntatore nella posizione definita, fare clic sul pulsante Aufsperren .

Se sono visualizzati diagrammi di più oggetti, è possibile impostare la presentazione con il pulsante di riepilogo Mehrere Ergebnisverläufe . Per la selezione sono disponibili diverse opzioni.

La figura seguente mostra i momenti My di tre aste in una rappresentazione sovrapposta.

Sovrapposto con l'opzione ' | Solo busta', le linee grigie e i valori all'interno del diagramma sarebbero omessi.

Nell'area destra della finestra, i valori dei risultati sono elencati in tabelle. Questi sono i risultati disponibili sui nodi laterali e sulle posizioni di valori estremi e punti di divisione. Questi ultimi corrispondono alle divisioni dell'asta come specificato nella finestra di dialogo # extbookmark manual|asteTab|Divisioni dell'asta per il calcolo #.

È possibile filtrare i risultati utilizzando i pulsanti sotto le tabelle.

Maximalwerte Mostra solo valori estremi
Knotenwerte Mostra solo i valori delle estremità

Impostazioni di visualizzazione

Per modificare la visualizzazione dei diagrammi dei risultati, fare clic sul pulsante Anzeigeeigenschaften nella barra degli strumenti. La finestra di dialogo 'Visualizza proprietà' consente di personalizzare i colori, le linee e i valori.

Intervalli di discretizzazione per i diagrammi dei risultati

È possibile mediare i valori dei risultati tramite gli 'Intervalli di discretizzazione' definiti dall'utente al fine di preparare i risultati per scopi ingegneristici. In questo modo, ad esempio, è possibile ridurre i picchi di momento sopra i vincoli esterni.

Fare clic sul pulsante Glättungsbereich definieren nella barra degli strumenti per aprire la finestra di dialogo 'Intervalli di discretizzazione dei diagrammi dei risultati'.

Nella tabella 'Intervalli di discretizzazione', definire le zone di cui si desiderano determinare i valori medi. Le voci per inizio, fine e lunghezza sono interattive. Utilizzare la casella di controllo 'Attiva' per controllare quale area è considerata nel diagramma.

Nella sezione 'Applica ai risultati', seleziona gli spostamenti generalizzati, le forze interne o le deformazioni per le quali dovrebbero essere livellati i risultati.

Nella sezione di dialogo 'Distribuzione', puoi controllare se i valori nell'intervallo di discretizzazione sono visualizzati con una distribuzione costante (come mostrato nell'immagine sopra) o lineare.
