Průběhy výsledků v grafech

Průběhy výsledků prutů, sad prutů a zástupců můžete vyhodnotit v diagramech. Nejdříve vybereme daný objekt v pracovním okně. Podržíte-li stisknutou klávesu Ctrl, provede se vícenásobný výběr. Následně otevřeme průběhy výsledků pomocí jedné z následujících možností:

  • Nabídka 'Výsledky' → Průběhy výsledků pro vybrané pruty/sady prutů
  • z místní nabídky 'Průběhy výsledků'

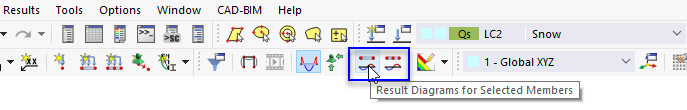

  • Tlačítkem 'Průběhy výsledků'

Otevře se dialog 'Průběhy výsledků'.

Panel nástrojů

Vybraný typ objektu se nastaví v seznamu ' Výsledky na prutech/sadách prutů '. Můžete zde také vybrat jiný typ.

V seznamu zatěžovacích stavů a kombinací zatížení lze přepínat mezi jednotlivými výsledky.

U prutů a sad prutů se zobrazí čísla vybraných objektů. Pokud chceme vidět výsledky jiného objektu, vybereme jeho číslo v seznamu nebo použijeme tlačítko Vyberte jednotlivě pro grafický výběr.

Tlačítka v této sekci mají následující funkce:

Zobrazení objektu v tabulkách Synchronizuje grafy s typy výsledků aktivovanými v navigátoru (relevantní pro několik sad průběhů výsledků)
Tisk Aktuální průběhy výsledků se vytisknou
Vergrößern Zvětší průběh výsledků
Verkleinern Zmenší průběh výsledků
Anzeigeeigenschaften Otevře dialog Vlastnosti zobrazení pro úpravu zobrazení.
Mehrere Ergebnisverläufe Řídí zobrazení průběhů výsledků několika objektů
Umkehren Otočí směr průběhu výsledků
Vertikale Achse Zobrazí nebo skryje svislou osu s maximálními hodnotami
Glättung aus Zobrazí skutečný průběh výsledků nebo vyhlazené výsledky (tlačítko se seznamem)
Glättungsbereich definieren Otevře dialog Vyhladit oblasti průběhu výsledků
Glättungsbereich ein/aus Slouží k zobrazení nebo skrytí oblastí vyhlazení
referenční stupnice Zobrazí nebo skryje barevné referenční stupnice pro hodnoty v tabulce

Sada průběhu výsledků

Sekce vlevo nahoře umožňuje ukládat průběhy. Přednastaveno je 'rychlé zobrazení' s vybranými výsledky.

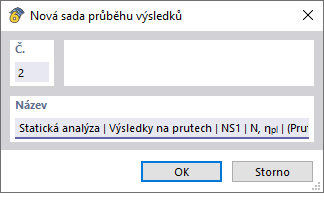

Kliknutím na tlačítko Nový uložíme aktuální nastavení průběhu. V dialogu 'Nová sada průběhu výsledků' zadejte popis.

Po kliknutí na tlačítko OK se průběhy výsledků zobrazí jako 'sada průběhu výsledků' v seznamu.

Informace

Tlačítkem Zobrazení objektu v tabulkách se řídí typy výsledků, které se zobrazí při přepnutí mezi sadami průběhu výsledků: pokud je aktivováno (přednastaveno), zobrazí se původně uložené průběhy. Pokud toto tlačítko deaktivujete, použijí se v dalších průbězích v navigátoru aktuálně nastavené kategorie.

Navigátor

V navigátoru zaškrtněte typy výsledků, které chcete vyhodnotit v diagramu: Deformace, vnitřní síly, deformace nebo kontaktní síly. Každý typ výsledků se znázorní v samostatném grafu.

Diagramy

V hlavní části okna jsou zobrazeny průběhy vybraných typů výsledků. Velikost zobrazení lze upravit pomocí tlačítek Vergrößern a Verkleinern .

Pokud se myší pohybujeme po prutu nebo sadě prutů, zobrazí se výsledné hodnoty "posunu" příslušného místa x. Poloha 'x' se vztahuje na začátek prutu nebo sady prutů; zobrazí se vpravo nahoře. Místo x lze také zadat do vstupního pole. Po kliknutí na tlačítko Aufsperren se kurzor myši na daném místě uzamkne.

Pokud se zobrazí diagramy více objektů, je možné zobrazení nastavit pomocí rozbalovacího seznamu Mehrere Ergebnisverläufe . K dispozici jsou různé možnosti.

Na následujícím obrázku jsou momenty My tří prutů znázorněné v přesahu.

Překrývající se s možností ' | Pouze obálka' vynechá šedé linie a hodnoty v diagramu.

V pravé části okna se zobrazí hodnoty výsledků v tabulkách. Jedná se o výsledky, které jsou k dispozici v krajních uzlech nebo na místech extrémních hodnot a dělicích bodech. Ty odpovídají dělení prutů, jak je uvedeno v dialogu # extbookmark manual|membersTab|Dělení prutů pro výpočet #.

Výsledky lze filtrovat pomocí tlačítek pod tabulkami.

Maximalwerte Zobrazí se pouze extrémní hodnoty
Knotenwerte Zobrazí se pouze okrajové hodnoty

Nastavení zobrazení

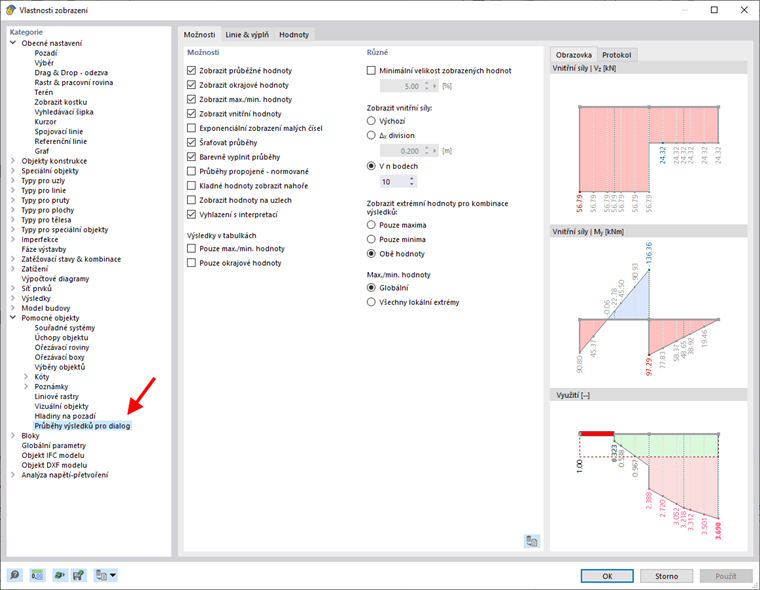

Zobrazení průběhů výsledků lze upravit pomocí tlačítka Anzeigeeigenschaften v panelu nástrojů. V dialogu 'Vlastnosti zobrazení' je možné upravit barvy, linie a hodnoty.

Oblasti vyhlazení průběhu výsledků

Hodnoty výsledků lze vyhladit na uživatelsky definovaných 'oblastech vyhlazení', aby byly výsledky připravené pro technické vyhodnocení. Lze tak například redukovat špičky momentů nad podporami.

Po kliknutí na tlačítko Glättungsbereich definieren v panelu nástrojů se otevře dialog 'Oblasti vyhlazení průběhu výsledků'.

V tabulce 'Oblasti vyhlazení' je třeba zadat oblasti, jejichž zprůměrované hodnoty se mají stanovit. Zadávání začátku, konce a délky je interaktivní. Pomocí zaškrtávacího políčka 'Aktivní' lze určit, která oblast se má v diagramu zohlednit.

V sekci 'Použít pro výsledky' vyberte deformace, vnitřní síly nebo přetvoření, pro které se mají výsledky vyhladit.

V sekci 'Průběh' je možné určit, zda se mají hodnoty v oblasti vyhlazení zobrazit s konstantním průběhem (jak je znázorněno na obrázku výše) nebo lineárně.
