Výsledky pro pruty lze zobrazit graficky pomocí kategorie navigátoru Pruty. Numerické výsledky na prutech se nacházejí v tabulce Výsledky po prutech.

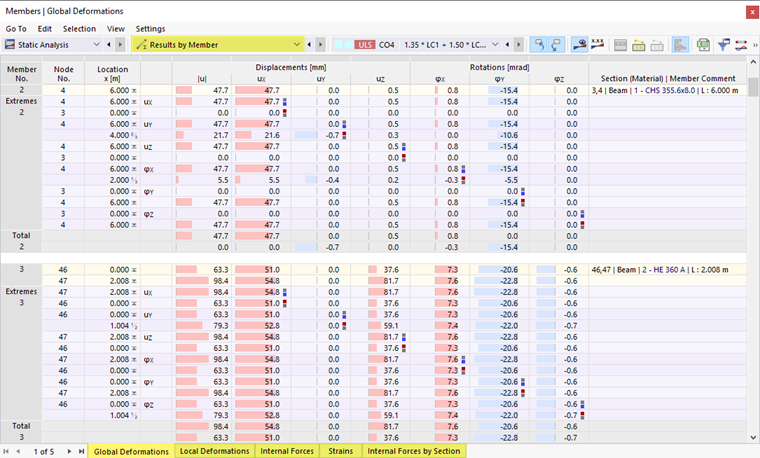

Výsledky po prutech v tabulce

Informace

Pokud kliknete na prut v pracovním okně, tabulka přeskočí na výsledky vybraného prutu. Prut, na jehož řádek v tabulce kliknete, se vybere v grafickém okně. Šipka na prutu označuje vybrané místo x.

Deformace

Výběr lokálních deformací prutů v navigátoru

Obrázek Výsledky po prutech v tabulce zobrazí tabulku s globálními deformacemi prutů. Vztahují se k osám X, Y a Z. Lokální deformace se vztahují k osám prutů, jejichž označení závisí na zadání v Základních údajích (viz Kapitola Nastavení a možnosti ).

Tip

Pomocí funkce Zapnout/vypnout lokální osové systémy prutů lze v místní nabídce prutu zobrazit nebo skrýt osy prutů.

Lokální osový systém prutu má vliv i na znaménka deformací. Kladný posun je ve směru kladné lokální osy, kladné natočení je pravotočivě okolo kladné osy prutu.

U nesymetrických průřezů lze v navigátoru definovat, zda se výsledky vztahují k hlavním osám u a v nebo ke standardním zadaným osám y a z (viz obrázek Výběr lokálních deformací prutu v navigátoru).

Posuny a natočení znamenají:

	u	Absolutní hodnota celkového posunu
u_x	Posun ve směru lokální osy x
u_y	Posun ve směru lokální osy y
u_z	Posun ve směru lokální osy z
φ_x	Pootočení okolo lokální osy x
φ_y	Pootočení okolo lokální osy y
φ_z	Pootočení okolo lokální osy z

V tabulce jsou uvedeny deformace každého prutu pro místa definovaná v Správci výsledkových tabulek . Tam lze také nastavit, které extrémní hodnoty se mají zobrazit.

Pokud jste definovali kloub na konci prutu s plastickými vlastnostmi , zobrazí se v tabulce 'Využití lokálních plastických deformací' meze kluzu, vnitřní síly na mezi kluzu a kritéria akceptance.

Využití lokálních plastických deformací v tabulce

vnitřní síly

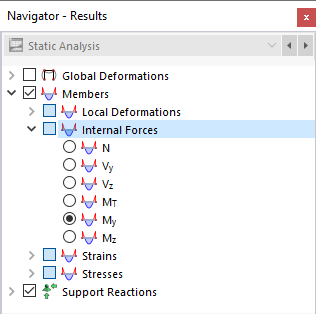

Výběr vnitřních sil na prutu v navigátoru

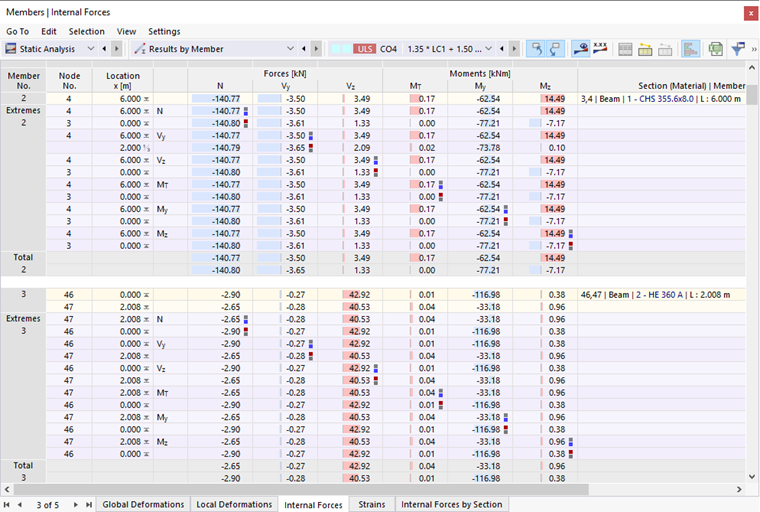

Vnitřní síly prutů v tabulce

V navigátoru lze zadat, které vnitřní síly na prutech se mají zobrazit. U nesymetrických průřezů lze i zde definovat, zda se výsledky vztahují k hlavním osám u a v nebo ke standardním zadaným osám y a z (viz obrázek Výběr lokálních deformací prutu v navigátoru). To má také vliv na výstup v tabulkách.

Grafický průběh vnitřních sil vychází z výsledných hodnot nastavených podle dělení prutů, které se zadávají v dialogu Dialog Dělení prutů pro výpočet .

V tabulce jsou uvedeny vnitřní síly každého prutu pro místa definovaná v Správci výsledkových tabulek . Tam lze také nastavit, které extrémní hodnoty se mají zobrazit.

Vnitřními silami prutů se rozumí:

N	Normálová síla ve směru podélné osy x prutu
V_y	Posouvající síla ve směru lokální osy y
V_z	Posouvající síla ve směru lokální osy z
M_T	Krouticí moment okolo podélné osy x prutu
M_y	Ohybový moment okolo lokální osy y
M_z	Ohybový moment okolo lokální osy z

Informace

Vnitřní síly a momenty podle teorie druhého řádu se vztahují k deformovaným osám prutu. Pokud to není vhodné, upravteextbookmark

Vorzeichenregelung für Stabschnittgrößen

Ohybový moment M_y je kladný, pokud na kladné straně prutu působí '''tahová''' napětí (ve směru osy z). M_z je kladné, pokud na kladné straně prutu působí '''tlaková''' napětí (ve směru osy y). Znaménka krouticích momentů, normálových a posouvajících sil odpovídá obvyklým konvencím. Tyto vnitřní síly jsou kladné, pokud působí v kladném směru na kladné straně řezu. Výše popsaná pravidla pro vnitřní síly platí pouze tehdy, pokud lokální osa prutu z směřuje 'dolů' (viz Nastavení a možnosti ). Je-li lokální osa z naopak určena směrem 'Nahoru', kladný moment M_y vyvolává tlaková napětí na kladné straně prutu a kladný moment M_z tahová napětí. V dalších tabulkách v kategorii 'Výsledky po prutech' jsou vnitřní síly prutů shrnuty podle určitých kritérií. V tabulce 'Vnitřní síly po průřezech' jsou pro každý průřez uvedeny extrémní hodnoty.

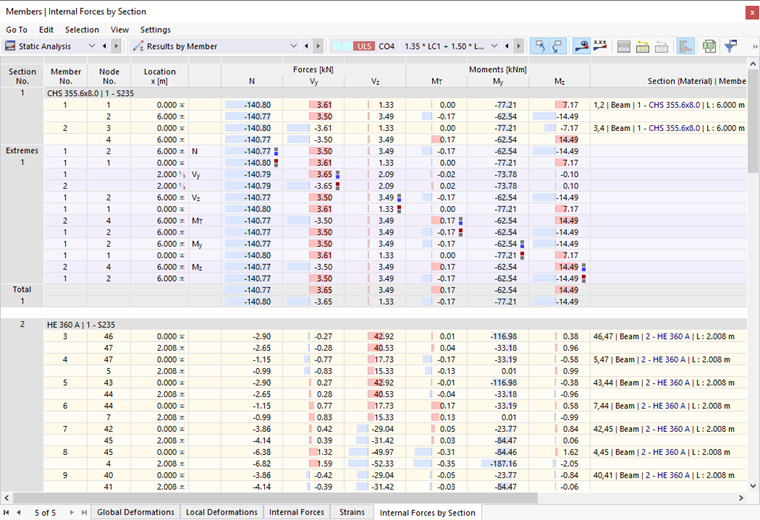

Tabulka Pruty | Vnitřní síly po průřezech

'''

Informace

Pokud''' chcete zkontrolovat výsledky tuhého prutu, aktivujte v sekci 'Pruty' v dolní sekci navigátoru možnost '''Výsledky na''' spojích.

TABLE_MEMBER_STRAINS">

poměrná přetvoření

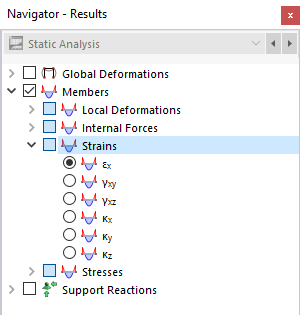

Výběr přetvoření prutů v navigátoru

Přetvoření prutů v tabulce

Přetvoření prutu představují lokální deformace ve formě protažení či střihu. Plynou podle Hookova zákona z napětí v prutech.

Tenzor přetvoření pro jednorozměrný prutový prvek je následující:

ε = [\begin{matrix} ε_{x x} & ε_{x y} & ε_{x z} \\ ε_{y x} & 0 & 0 \\ ε_{z x} & 0 & 0 \end{matrix}]

Tenzor přetvoření prutových prvků

Smyk se stanoví pomocí následujících rovnic:

γ_{xy} = 2 \cdot ε_{xy}

smykové ochabnutí

γ_{xz} = 2 \cdot ε_{xz}

smykové ochabnutí

Přetvoření prutu znamenají:

ε_x	Přetvoření ve směru osy x prutu
γ_xy	Smyk ve směru osy y prutu
γ_xz	Smyk ve směru osy z prutu
κ_x	Zakřivení okolo osy x prutu
κ_y	Zakřivení okolo osy y prutu
κ_z	Zakřivení okolo osy z prutu

Kontaktní síly

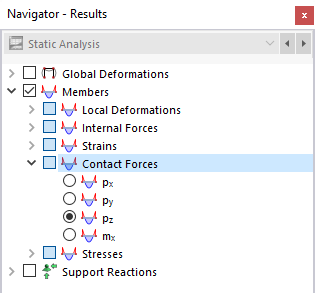

Výběr kontaktních sil pro pruty v navigátoru

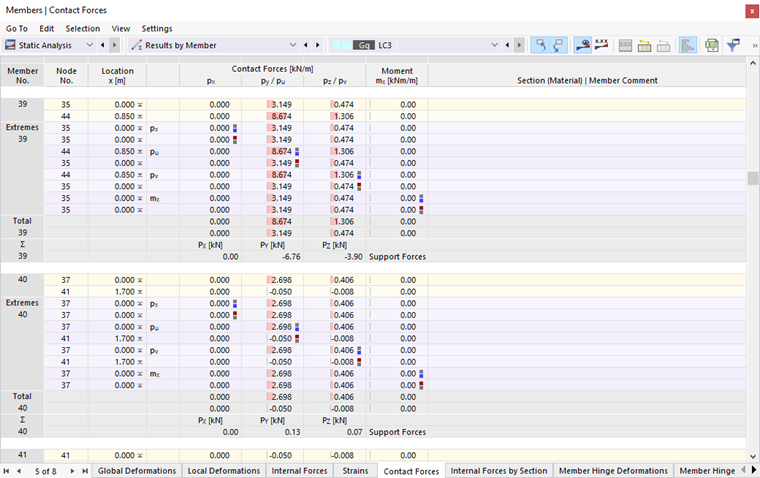

Kontaktní síly na prutech v tabulce

U prutů s prutovou podporou lze v navigátoru a v tabulce zobrazit 'kontaktní síly'.

Kontaktní síly p_x, p_y a p_z působí ve směru příslušných os prutu. Jsou vztaženy na jednotkovou délku. U nesymetrických průřezů lze v navigátoru definovat, zda se výsledky vztahují k hlavním osám u a v nebo ke standardním zadaným osám y a z (viz obrázek Výběr lokálních deformací prutu v navigátoru).

Kontaktní momenty m_x působící okolo podélné osy prutu se také vztahují k jednotkové délce.

Informace

Pokud hodnoty v tabulce vydělíme příslušnými šířkami průřezů, dostaneme tlaky v základové spáře.

Souhrn zatížení a souhrn podporových sil

U zatěžovacích stavů a kombinací zatížení se na konci tabulky zobrazí kontrolní součty Σ zatížení a podporových sil. Pokud model obsahuje také uzlové podpory, zobrazí se tato bilance rozdíl. Tyto podporové síly se zohledňují také v celkové rovnováze.

Napětí

Položky kategorie 'Napětí' umožňují graficky zobrazit průběhy normálových, smykových a srovnávacích napětí na průřezech prutů. K tomu není vyžadována licence pro addon Analýza napětí-přetvoření. Pro obálku výsledků kombinací výsledků a návrhových situací však není možné zobrazit napětí v průřezu.

Normálová napětí průřezů prutů od ohybového momentu

Informace

Průběhy napětí na průřezu nejsou v tabulce k dispozici.

V kategorii 'Napětí' jsou k dispozici různé složky a kombinace napětí. Můžeme tak například zkontrolovat průběh tahových a tlakových napětí od ohybu na pásnicích I-profilu. Přiřazení hodnot se řídí v panelu. V kapitole Ovládací panel popisujeme, jak lze upravit barvy a hodnoty.

Napětí se stanovují na základě MKP výpočtu z vnitřních sil a průřezových charakteristik.
