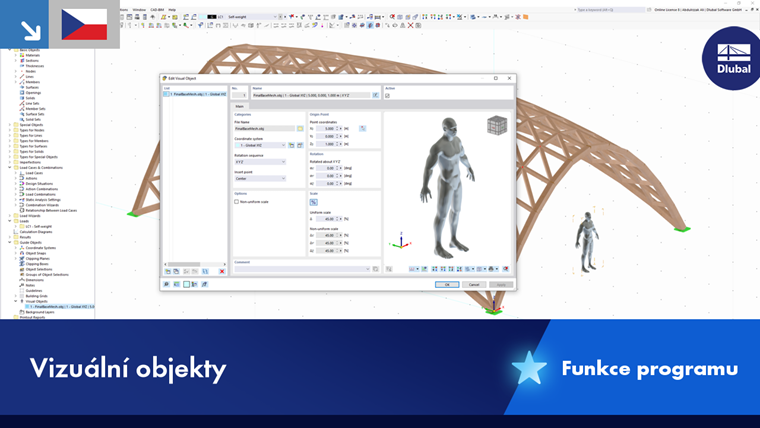

Vizuální objekty jsou 3D objekty, jako jsou například osoby, vozidla, stromy nebo textury. Často se používají v architektonických programech pro realistické zobrazení. V programu RSTAB lze do modelu integrovat 3D objekty pro znázornění proporcí.
Tip
Über die Schaltfläche
in der CAD-Symbolleiste können Sie ebenfalls ein neues visuelles Objekt definieren.
Kategorie
Stellen Sie den 'Dateinamen' ein, indem Sie über die Schaltfläche
die Datei im Windows-Dialog auswählen. Das visuelle Objekt kann dabei in einem der folgenden Formate vorliegen:
- *.3ds (3D Studio-Datei)
- *.stl (Stereolithografie-Datei)
- *.obj (Wavefront-Datei)
Zadejte souřadný systém, ve kterém je 3D objekt definovaný. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
.
'Sekvence natočení ' popisuje pořadí úhlů, v nichž lze natočit osy.
'Bod vložení' určuje, které místo na "3D boxu" vizuálního objektu bude vloženo do bodu počátku. V seznamu máme na výběr z několika možností:
Bod počátku
Geben Sie die Lage des visuellen Objekts im Modell an oder legen die Stelle über die Schaltfläche
. Střed vizuálního objektu se bude vztahovat k tomuto bodu.
Možnosti
Pokud chcete pro měřítko objektu v prostorových směrech použít 'nestejnoměrné měřítko', je třeba označit zde zaškrtávací políčko. Tím se zpřístupní příslušná zadávací pole v sekci 'Měřítko'.
Měřítko
Tato sekce umožňuje přizpůsobit velikost vizuálního objektu proporcím modelu. Normálním případem je 'stejnoměrné měřítko' Δ se stejnou úpravou ve všech směrech. Pro nestejnoměrné měřítko zaškrtněte příslušné políčko v sekci 'Možnosti'.
S addonem
können Sie zwischen der relativen und absoluten Eingabe wechseln.
