Kombinace výsledků

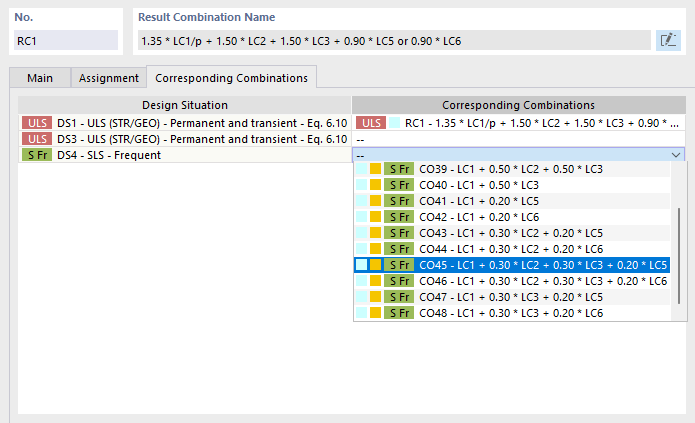

Kombinace výsledků (KV) skládá výsledky zatěžovacích stavů podle určitých kombinačních kritérií. Může kombinovat výsledky zatěžovacích stavů, kombinací zatížení a kombinací výsledků. Kombinace výsledků se používají především při dynamické analýze.

Záložka 'Kombinace výsledků' je k dispozici, pokud je

• v registru 'Basis' kontrolní pole # extbookmark manual|kombinace výsledků|Kombinace výsledků# nebo
• manuál # extbookmark |nastavení|Generátor kombinací# pro vytvoření kombinací výsledků.

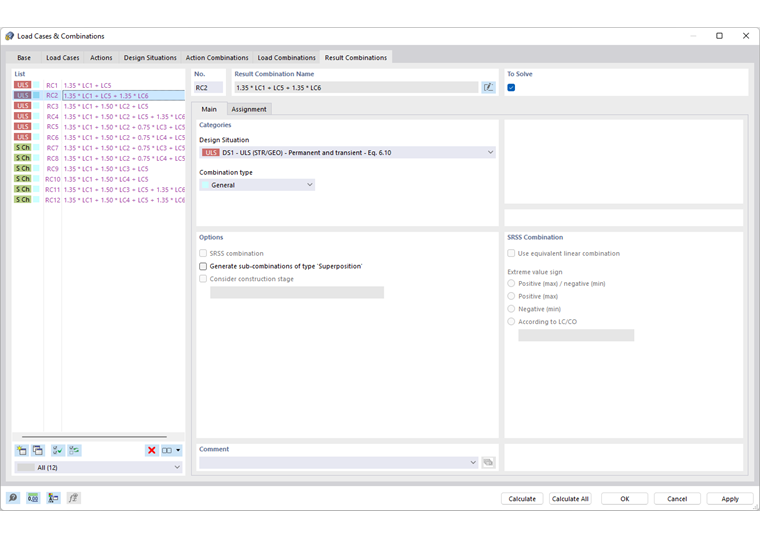

Záložka 'Kombinace výsledků' v dialogu ' Zatěžovací stavy a kombinace '

Pokud je záložka aktivní, generují se kombinace výsledků podle kombinačních pravidel normy. Jsou seřazeny podle návrhových situací. Pokud chcete použít generátor kombinací v hlavním registru # extbookmark manual|kombinační asistent|Základní údaje# deaktivovali generátory kombinací, je třeba kombinace výsledků vygenerovat ručně (viz odstavec Manuální zadání kombinací výsledků).

'Název kombinace výsledků' je její krátký popis. Vychází se ze součinitelů spolehlivosti a čísel zatěžovacích stavů a promítají se v něm kombinační pravidla.

Zaškrtávací políčko 'Řešit' určuje, zda se vybraná kombinace výsledků při výpočtu analyzuje.

Základní údaje

V záložce Základní údaje se zobrazí obecné údaje o kombinaci výsledků vybrané v 'Seznamu' vlevo.

Kategorie

V 'návrhové situaci' jsou uvedeny normativní údaje, podle nichž se zatěžovací stavy skládají do kombinací (viz kapitola návrhové situace ).

„Typ kombinace“ stanovuje kritéria, podle kterých se výsledky skládají. Pokud byl použit generátor kombinací, objeví se zde položka 'Obecná'. Pro uživatelsky zadanou kombinaci výsledků nabízí seznam následující možnosti:

• Obecná: kritéria propojení je možné nastavit jednotlivě v záložce 'Přiřazení'.
• Obálka - stálá: zatěžovací stavy a kombinace obsažené v dané kombinaci se vždy zohlední ('/p '), ale vzájemně se vylučují ('nebo'). KV tak představuje obálku s nejméně příznivými výsledky všech složek.
• Obálka - dočasná: zatěžovací stavy a kombinace obsažené v kombinaci se zohlední pouze tehdy, pokud nepříznivě přispějí k výsledku. Vzájemně se vylučují ('nebo'). KV představuje obálku z výsledků složek. Znaménka však mohou vést k tomu, že výsledky složek nejsou zahrnuty, pokud nemají žádný vliv na extrémní hodnoty.
• Superpozice: všechny zatěžovací stavy a kombinace obsažené v dané kombinaci se vždy zohlední ('p') a sečtou ('+'). Superpozice určuje součet všech výsledků. Nejsou k dispozici žádné maximální ani minimální hodnoty.

Možnosti

Výsledky se zpravidla sčítají: B = A₁ + A₂ + A₃ + ... + A_n. U uživatelsky zadané kombinace výsledků je k dispozici zaškrtávací políčko 'SRSS kombinace'. Pro tu se vytvoří superpozice metodou druhé odmocniny ze součtu čtverců: B = √(A₁² + A₂² + A₃² + ... + A_n²). Tento postup má význam pro modální analýzu. V sekci Kombinace SRSS lze stanovit, jak se má zacházet se znaménky extrémních hodnot.

Zaškrtávací políčko 'Vygenerovat subkombinace typu superpozice' vygeneruje složky obsažené v kombinaci výsledků jako samostatné kombinace. Můžete tak zjistit, které kombinace se používají pro superpozici výsledků a jaká kritéria platí v jednotlivých případech.

Kombinace výsledků s vygenerovanými dílčími kombinacemi

Kombinace SRSS

Tato sekce je přístupná, pokud bylo v sekci 'Možnosti' aktivováno zaškrtávací políčko 'SRSS kombinace'. Zde je možné definovat, jak se budou kombinovat modální odezvy a jak se bude zacházet se znaménky.

Standardní forma pravidla SRSS kombinuje výsledky kvadraticky podle výše popsané metody druhé odmocniny ze součtu čtverců. Přitom se znaménka ztratí. Pokud zaškrtneme políčko 'Použít ekvivalentní lineární kombinaci', použije se pravidlo SRSS jako ekvivalentní lineární kombinace. To umožňuje stanovit výsledky, jako jsou například příslušné vnitřní síly. Ty jsou zpravidla výrazně menší než ve standardní podobě pravidla SRSS. Výsledky po ekvivalentní lineární kombinaci jsou ze své podstaty konzistentní a příslušná znaménka jsou správná s ohledem na rozhodující vnitřní sílu.

Pomocí výběrových polí pro 'Znaménko extrémní hodnoty' můžete určit, které extrémní hodnoty zatěžovacích stavů jsou zahrnuty do superpozice a zda mají být znaménka zachována. Tímto způsobem se stanoví extrémní hodnoty modálních vnitřních sil a deformací a výsledky spojené s rozhodující složkou se správným znaménkem.

Přiřazení

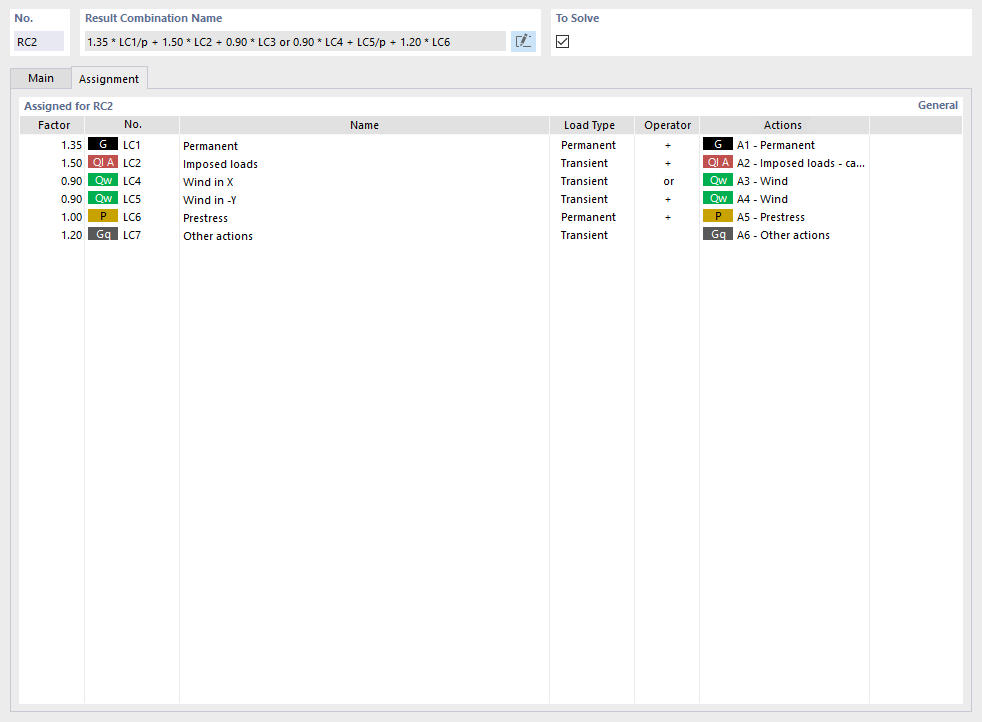

Přiřazení zatěžovacích stavů pro kombinaci výsledků

V záložce Přiřazení lze zkontrolovat, které zatěžovací stavy nebo kombinace zatížení jsou zahrnuty do vybrané kombinace výsledků a podle jakých kritérií se kombinují.

Přiřazeno pro KV

V tabulce se zobrazí zatěžovací stavy kombinace výsledků. Hodnoty uvedené ve sloupci 'Faktor' vycházejí z dílčích součinitelů spolehlivosti a z kombinačních součinitelů podle normy. Ty vyplývají z návrhové situace a kategorie účinku.

'Typ zatížení' popisuje, jak se jednotlivé zatěžovací stavy zohlední při superpozici:

• Stálé: zatížení působí v každém případě.
• Dočasně: zatížení se zohlední pouze tehdy, pokud výsledky vedou ke zvýšení vnitřních sil a deformací.

'Operátor' vyjadřuje, jak jsou zatěžovací stavy propojeny:

• +: symbol označuje aditivní kombinaci. Zatěžovací stav se zohlední nezávisle na ostatních zatěžovacích stavech, pokud jsou výsledky nepříznivé.
• nebo: kritérium popisuje alternativní kombinaci. Výsledky některých zatěžovacích stavů se vzájemně vylučují, například zatížení větrem. V úvahu se přitom berou pouze hodnoty zatížení, které přispívají nejméně příznivě.

Uživatelské vytvoření kombinace výsledků

Kombinaci výsledků lze přidat ručně pomocí tlačítka na konci 'Seznamu'. Záložka 'Přiřazení' se upraví náležitým způsobem. Takový vzhled záložky najdete také v případě, že používáte generátor kombinací a v záložce 'Základní údaje' jste aktivovali zaškrtávací políčko 'Kombinace výsledků'.

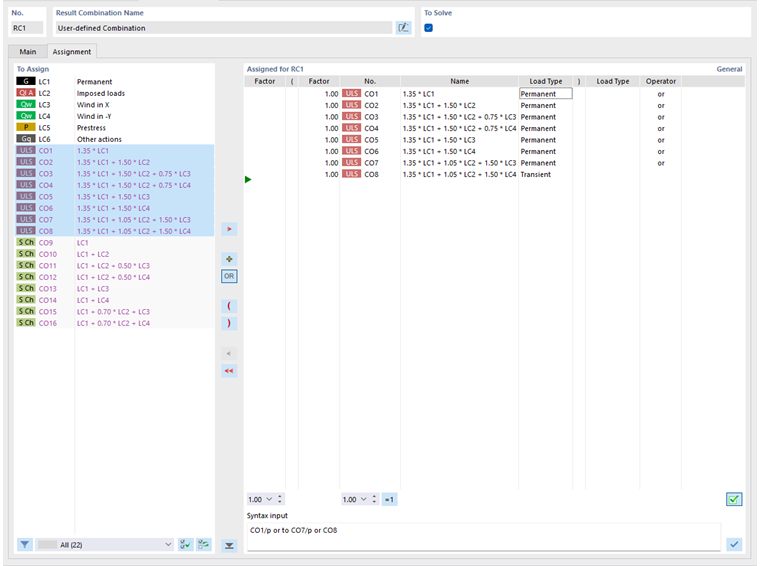

Ruční zadání kombinace výsledků

Ve sloupci 'Přiřadit' se zobrazí všechny dostupné zatěžovací stavy, kombinace zatížení a kombinace výsledků. K převedení položky do seznamu 'Přiřazeno pro KV' lze použít následující možnosti:

• Dvojklikem na položku.
• Vyberte požadovanou položku nebo několik položek se stisknutou klávesou Ctrl. Poté klikněte na tlačítko .

Tlačítka a určují, který operátor se použije při propojení položek:

• +: zatěžovací stavy se sečtou.
• nebo: zatěžovací stavy působí střídavě.

Chcete-li změnit 'faktor' zatěžovacího stavu nebo kombinace, aktivujte první sloupec příslušného řádku. Zadejte správný součinitel nebo ho vyberte ze seznamu.

'Typ zatížení' a 'operátor' lze upravit stejným způsobem: aktivujte pole a vyberte ze seznamu příslušnou položku.

Sekce 'Zadání syntaxe' umožňuje definovat kombinaci výsledků přímo. Zadejte zatěžovací stavy nebo kombinace se součinitelem, symbolem typu zatížení ('/p' nebo bez) a operátorem ('+' nebo 'nebo'). Poté kritérium zadání přiřaďte tlačítkem .
