Zástupci prutů

Zástupci prutu jsou vzory pro objekty, které mají stejné vlastnosti, pokud jde o materiál, průřez, typ prutu a délku. Tyto zástupce lze chápat jako „šablony prutů“. Usnadňují vyhodnocení a dokumentaci výsledků. Protože je analyzován pouze prut s rozhodujícími vnitřními silami a momenty všech podobných typů, poskytují zástupci prutů dobrý přehled jak v programu, tak i v tiskovém protokolu.

Informace

Abyste mohli používat zástupce zaměstnanců, aktivujte tuto možnost v základních informacích o modelu v záložce # extbookmark manual.|options|Nastavení a záložka Možnosti#.

Zástupci se nevytvářejí ručně, ale program RSTAB je vytváří automaticky z vlastností prutů v modelu. Zobrazí se v navigátoru.

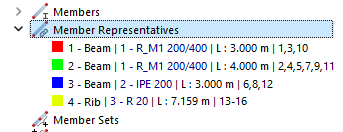

Jak vidíme na příkladu na obrázku výše, program RSTAB vytvoří pro betonové pruty dva zástupce, kteří mají stejný průřez, ale liší se délkou.

Informace

V grafice se také zobrazí barevné symboly zástupců. Různé barvy prutů stejného typu umožňují rychle rozpoznat chyby zadání.

Standardně se v programu RSTAB vytvářejí zástupci pro následující kritéria:

  • Materiál Zdivo
  • Průřez:
  • Typ čáry
  • Typ prutu
  • Délka prutu

Pomocí Zástupce zaměstnanců je možné uvedená kritéria upřesnit. Průvodce najdete v dialogu 'Model - Base Data' na záložce ' Member zástupci '. v navigátoru.

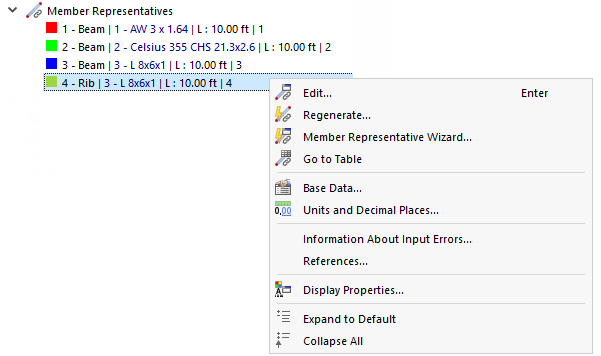

Vlastnosti zástupce je možné zkontrolovat v dialogu ' Upravit zástupce pro prut '. Dialog otevřeme pomocí funkce Upravit místní nabídku (viz obrázek 'Zástupci členů' - místní nabídka ) nebo dvojím kliknutím na položku v navigátoru.

V 'seznamu' najdete přehled všech zástupců modelu. V sekci 'Pruty' se zobrazí čísla prutů, které mají stejné vlastnosti a jsou přiřazeny vybranému zástupci.

V záložce Základní jsou k dispozici informace o ' mapování ' a ' | Analytická ' pro statickou analýzu. V 'Shrnutí' se mimo jiné uvádí celková hmotnost prutů v modelu.
