Las barras representativas son plantillas para objetos que tienen propiedades idénticas en lo que se refiere a material, sección, tipo de barra y longitud. Estos elementos representativos pueden entenderse como "plantillas de barras". Facilitan la evaluación y documentación de los resultados. Dado que solo se analiza la barra con los esfuerzos internos determinantes y los momentos de todos los tipos similares, las barras representativas proporcionan una buena visión de conjunto tanto en el programa como en el informe.
Los elementos representativos no se crean manualmente, sino que RFEM los genera automáticamente en función de las propiedades de las barras disponibles en el modelo. Se incluyen en una lista en el navegador.

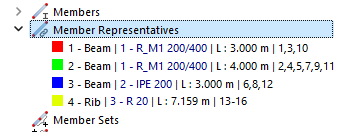

Como se muestra en el ejemplo de la imagen anterior, RSTAB crea dos elementos representativos para las barras de hormigón que tienen la misma sección pero diferentes longitudes.
De forma predeterminada, RSTAB crea elementos representativos para los siguientes criterios:
- Material
- Sección
- Tipo de línea
- Tipo de barra
- Longitud de barra
El Asistente para barras representativas ofrece la posibilidad de mejorar los criterios mencionados. El asistente se encuentra en la pestaña 'Barras representativas' del cuadro de diálogo 'Modelo. Datos básicos' que puede abrir con el botón
o el menú contextual de 'Barras representativas' en el navegador.

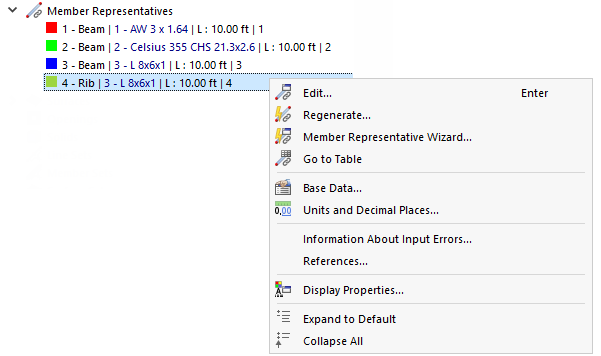

Puede comprobar las propiedades de un elemento representativo en el cuadro de diálogo 'Editar barra representativa'. Abra el cuadro de diálogo con la función del menú contextual Editar (consulte la imagen 'Barras representativas'. Menú contextual) o haciendo doble clic en la entrada del navegador.
La 'Lista' proporciona una visión de conjunto de todos los elementos representativos del modelo. La sección de diálogo 'Barras' muestra los números de las barras que tienen las mismas propiedades y se han asignado al elemento representativo seleccionado.
En la pestaña Datos principales, puede comprobar las 'Asignaciones' y ver la 'Información | Analítica' relacionada con el análisis estructural. El 'Resumen' muestra, entre otras cosas, la masa total de las barras incluidas en el elemento representativo.
