Barras

La geometría del modelo se define mediante barras. Al asignar una sección (mediante la cual también se define el material), la barra recibe una rigidez.

Las barras solo se pueden conectar entre sí en los nudos. Cuando las barras se cruzan entre sí sin compartir ningún nudo en común, no existe conexión. No se transfieren esfuerzos internos ni momentos en tales cruces.

Es posible configurar las barras en el gráfico de forma individual o continua, pudiendo acceder a las funciones correspondientes con el botón lista.

Botón Capacidades
Nueva barra Nueva barra individual con opciones de definición simples
Nueva barra Nueva barra individual con opciones de definición avanzadas
Nueva barra perpendicular al plano de trabajo Nueva barra individual perpendicular al plano de trabajo
Nueva barra paralela al plano de trabajo Nueva barra individual paralela al plano de trabajo
Nueva barra continua Nueva barra continua con opciones de definición simples
Nuevas barras continuas generales Nueva barra continua con opciones de definición avanzadas
Nuevo conjunto de barras Nuevo conjunto de barras

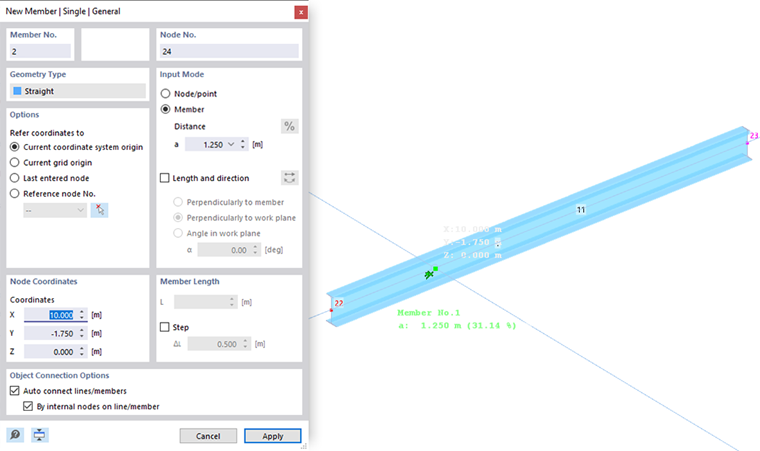

Después de introducir una sección (consulte la imagen Nueva barra), aparece un cuadro de diálogo que es 'Simple' o 'General' dependiendo de la función. El cuadro de diálogo general proporciona opciones ampliadas, por ejemplo, para definir un nudo de referencia o para aplicar distancias entre barras para la configuración.

Información

La dirección de la barra resulta del orden de los nudos inicial y final. Para cambiar la dirección de la barra, haga clic con el botón secundario en la barra y seleccione Invertir orientación de la barra en el menú contextual.

De forma predeterminada, el cuadro de diálogo Nueva barra consta de las pestañas Principal y Sección. Se describen en los dos subcapítulos siguientes.
