Antes de iniciar el cálculo, puede realizar una Comprobación plausible de los datos de entrada.

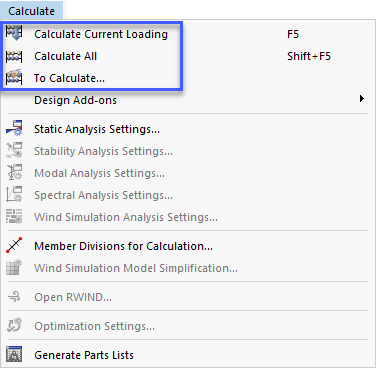

El menú Calcular ofrece varias opciones para iniciar el análisis estructural del modelo. Se describen en el capítulo Inicio del cálculo.
Si se activan las opciones para Cálculos en la nube, estarán disponibles más elementos del menú.
En el menú 'Cálculo', también puede acceder a la Configuración del análisis estático.
Divisiones de barras para el cálculo

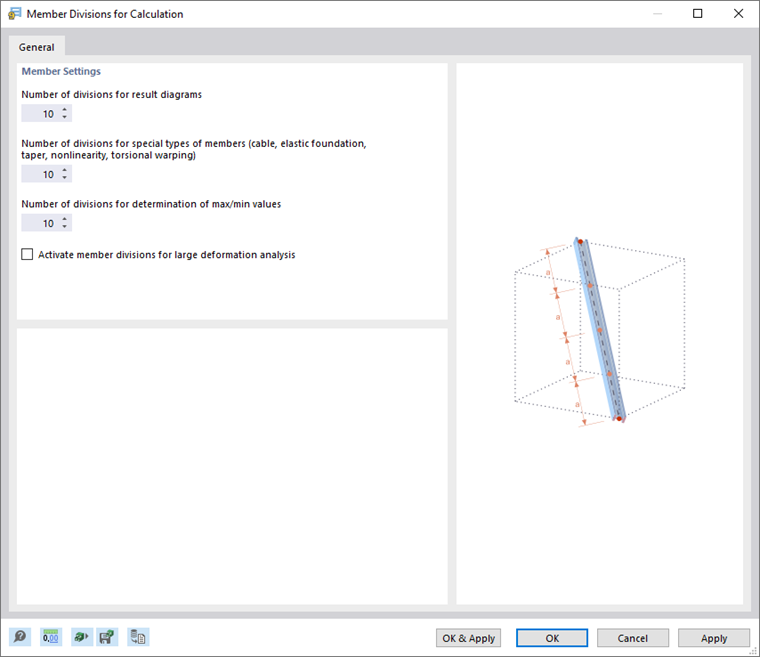

La distribución, así como el grado de refinamiento de los resultados gráficos, se basan en la configuración especificada en el cuadro de diálogo 'Divisiones de barras para el cálculo'. Puede abrir este cuadro de diálogo utilizando la función Divisiones de barras para el cálculo en el menú 'Cálculo'.
Número de divisiones para diagramas de resultados
El valor introducido en este cuadro de texto afecta a la distribución gráfica de resultados de las barras: Por ejemplo, si se establece una división de 10, RSTAB divide la longitud de la barra más larga dentro del modelo entre 10. Basándose en esta longitud de división relacionada con el sistema, RSTAB determina las distribuciones de resultados gráficas en los puntos de división para cada barra (consulte la imagen Momentos flectores).
Número de divisiones para tipos especiales de barras
En contraste con la opción de división descrita anteriormente, una división real de la barra se define mediante nudos intermedios internos. Esta especificación afecta a las barras de cimentación elástica con una sección asimétrica (presiones de contacto), barras de sección variable (interpolación de valores de sección) y barras con propiedades plásticas (áreas de fluencia).
Número de divisiones para la determinación de valores máximos/mínimos
El valor de este cuadro de texto especifica la división interna mediante la cual se determinan los esfuerzos internos máximos y mínimos de las barras. Por lo tanto, esta división (configuración predeterminada: 10) representa la base para los valores extremos mostrados en las tablas de resultados y gráficos.
Activar divisiones de barras para análisis de grandes deformaciones, estabilidad estructural, análisis dinámico
Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
